Ines

Olivier VERDEIL
Expert Solaire Photovoltaïque

INES Plateforme Formation & Evaluation
Olivier.verdeil@ines-solaire.org

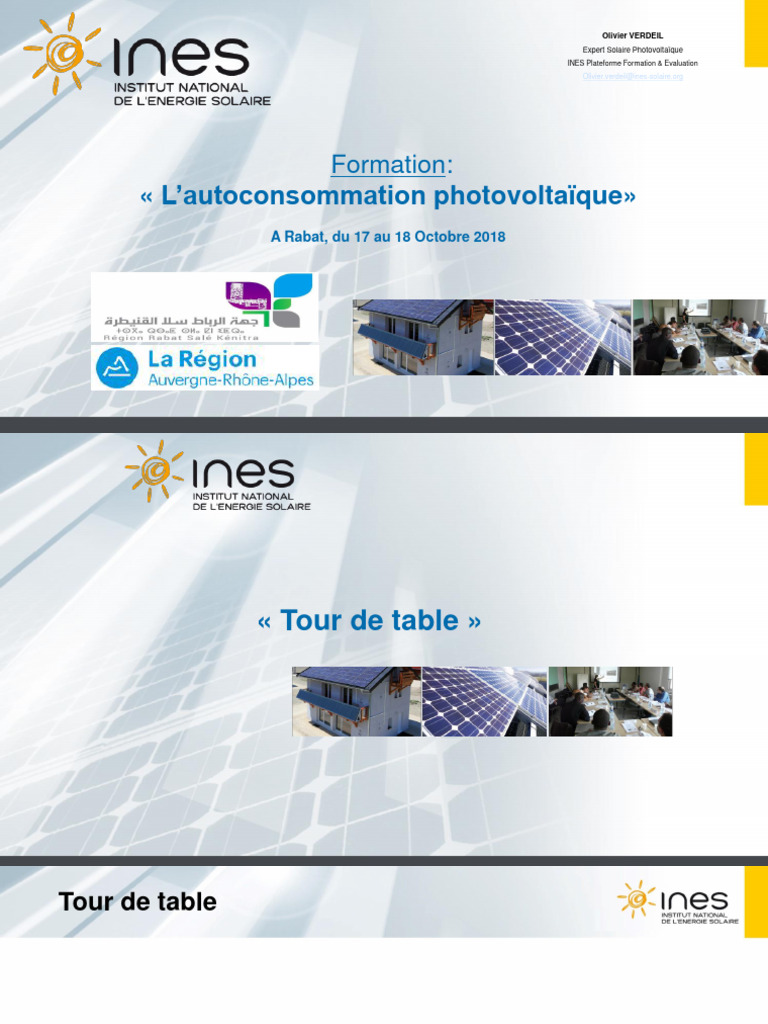

Formation:
« L’autoconsommation photovoltaïque»
A Rabat, du 17 au 18 Octobre 2018
15/10/2018
1
« Tour de table »
Tour de table
« Présentation de chacun »
•Qui êtes vous?
•Vos connaissances / aux énergies solaires / à l‘autoconso ?
•Vos attentes / à cette formation ?
3
Petite évaluation des connaissances
initiales du groupe / énergie solaire
➢Rapports entre ces 2 objets?
4
➢Quelques abréviations:
• CAC / TAC / TAP ?
• STC / Tk (Voc) / PR / ηeuro ?
5
➢Quelques symboles électriques:

• ?
• ?
• ?
• ?
6
« Le gisement solaire »
Besoins et ressources énergétiques
Introduction au gisement solaire
Besoins énergétiques de l’humanité Ressources énergétiques disponibles
La terre reçoit annuellement 10 000 fois plus d’énergie solaire que la

consommation humaine annuelle (ce rapport est de 200 pour la France).
8
Fiche d’identité du soleil
Introduction au gisement solaire
Source en énergie: réactions thermonucléaires dans le soleil,

638 millions de tonnes d’hydrogène sont transformées en
634 millions de tonnes d’hélium par seconde.
Le soleil rayonne comme un corps noir à 5 800°K et

émet une puissance lumineuse de 3,84 x 1026 Watts dans l’espace.
L’irradiation solaire extraterrestre (hors atmosphère terrestre) est de 1 367 W/m²

et sur terre d’environ 1 000 W/m² par ciel dégagé.
9
L’intermittence de l’énergie solaire
Introduction au gisement solaire - données astronomiques
La ressource solaire dépend de :

- la rotation de la terre (jour nuit)
- l’époque de l’année (déclinaison de 23,45°)
- la latitude du site
d’où la course du soleil dans le ciel :

Azimut de -180 à +180°
sud à 0°
est à - 90°
ouest à + 90°
Hauteur de 0 à + 90°
Course du soleil pour 45° de latitude N(PVsyst)

10
L’intermittence de l’énergie solaire
Introduction au gisement solaire - Données astronomiques
Influence de la latitude sur l’irradiation
Irradiation solaire horizontale journalière sans atmosphère en kWh/m² par jour

11
« Diagrammes solaires »
Diagramme solaire
➢ Le diagramme solaire: permet de

connaître à tout moment de l’année la
position du soleil dans le ciel.
➢ Le diagramme solaire: est une

représentation plane en coordonnées
locales de la trajectoire du soleil.
➢ Le diagramme solaire: est très utilisé

pour connaître les ombres portées par
l’environnement (proche ou lointain)
sur une installation photovoltaïque.
Est SUD Ouest
http://www-energie2.arch.ucl.ac.be/donn%C3%A9es%20climatiques/1.3.3.3.htm
13
Diagramme solaire
Diagramme solaire pour la ville du BOURGET DU LAC:
www.diagSol.fr 14
Diagramme solaire
Diagramme solaire pour la ville de: Diagramme solaire pour la ville de: Diagramme solaire pour la ville de: Diagramme solaire pour la ville de:
TANGER ( 35°): CASANBLANCA ( 33°): AGADIR ( 31°): TARFAYA ( 27°):
www.diagSol.fr 15
Diagramme solaire
Course du soleil dans le ciel pour différentes latitudes :
16
Gisement solaire
L’énergie lumineuse disponible sur terre sur un plan horizontal est comprise entre 500 et 2 500 kWh/m² par an
17
Gisement solaire
Introduction au gisement solaire - Insolation en France
Héliographe de Campbell-Stokes
Mesure de l’insolation ou nombre d’heure de présence

du soleil par un héliographe (seuil à 120 W/m²), de
1 600 à 2 800 heures pour la France
fraction solaire fs = insolation journalière / durée du jour

(de 0 à 1, se défini par jour, mois ou année)
Exemple Lille : 1 595 heures par an
Lyon : 2 080 heures par an
Toulon : 2 872 heures par an
Pour Lyon : fs = 2080 /4 380 = 0,467
Relation empirique entre insolation et irradiation (formule de Angstrom)
IGH = IGext ( 0,5 . fs + 0,2 ) = 1 149 kWh/m² par an
© INES Plateforme Formation & Evaluation – Tous droits réservés 18
Gisement solaire
Introduction au gisement solaire - Irradiation en France
Mesure de l’irradiation ou énergie lumineuse en kWh/m²

par un pyranomètre , de 1 000 à 1 600 kWh/m² par an
Irradiation globale sur un plan horizontal (IGH) pour la France
Exemple Lille : 1 024 kWh/m² par an

Lyon : 1 221 kWh/m² par an
Toulon : 1 558 kWh/m² par an
La réunion : 1 997 kWh/m².an

Si on connait l’irradiation…
… on connait la production!
Production  Irradiation
A 750 1 000
A
900 1 200
B B
1 050 1 400
C
1 125 1 500
C
D
D 1 275 1 700
E
E 1 425 1 900
[kWh/kWc]* [kWh/m²]
Moyenne de l’ensoleillement annuel en France

(orientation et inclinaison optimum) en kWh/m² par an
20
Gisement solaire
Irradiation globale sur un plan
horizontal (IGH) pour l’Afrique :
De 4,5 kWh/m².jour à 7kWh/m².jour

soit
De 1 500 kWh/m².an à 2 500 kWh/m².an
Exemple:
Port-Gentil (Gabon): 1 628 kWh/m².an Equateur
Yaoundé (Cameroun): 1 818 kWh/m².an

Nouakchott (Mauritanie): 2 390 kWh/m².an
Ounianga Kébir (Tchad): 2 450 kWh/m².an
(d’après la carte interactive PVGIS, avec Climate SAF PVGIS, Slope 0°& Azimut 0°, Hd kWh/m² x 365)
(Source : http://re.jrc.ec.europa.eu/pvg_download/map_index.html#!)
21
Si on connait l’irradiation…
… on connait la production!
Irradiation globale sur un plan

horizontal (IGH) pour le MAROC:
Exemple:
Tétouan: 1 839 kWh/m².an
Oujda: 1 927 kWh/m².an
Rabat: 1 996 kWh/m².an
Agadir: 2 098 kWh/m².an
Ouarzazate: 2 208 kWh/m².an
Tata: 2 274 kWh/m².an
(d’après la carte interactive PVGIS, avec Climate SAF PVGIS, Slope 0°& Azimut 0°, Hd kWh/m² x 365)
(Source : http://re.jrc.ec.europa.eu/pvg_download/map_pdfs/G_opt_MA.png) 22
« Influence de l’orientation et de l’inclinaison
sur le gisement solaire »
23
Le gisement solaire / Inclinaison & Orientation
Le Ratio de performance dépend de l’inclinaison, de l’orientation et de la latitude !!!
Inclinaison : 0° 30° 60° 90°

Orientation Sud 93% 100% 91% 68%
Sud-est, sud-ouest 93% 96% 88% 66%
Est, ouest 93% 90% 78% 55%
Résultats moyens pour Lyon (calculés avec MétéoNorm) 24

24
Le gisement solaire / Inclinaison & Orientation
Calcul de l’irradiation dans un plan
Exemple Lyon
Pour une orientation sud
IGP 0° = 1 221 kWh/m²
IGP 30° sud = 1 377 kWh/m²
IGP 60° sud = 1 265 kWh/m²
IGP 90° sud = 921 kWh/m²
Inclinaison optimum
en juillet : 15°
en janvier : 60°
sur l’année : 30°
(Source : logiciel MétéoNorm)

25
« Relevés de masques solaires »
26
Les relevés de masques solaires
La ressource solaire dépend des masques occultant le soleil
Mesure l’azimut du masque avec une boussole

et la hauteur du masque avec un clinomètre
Traitements des masques lointains (relief)

et proches (arbre, bâti, …)
27
28
=> Déterminer l’azimut des points remarquables du masque avec une boussole
Sud
Important:
Étant donné qu’une boussole doit
toujours être utilisée bien à plat, il
sera judicieux de projeter
Est verticalement l’ensembles des Ouest
points remarquables / au plan
horizontal de la boussole
Nord
160°(-20°) 215°(+35°) 222°(+42°) 230°(+52°) 235°(+57°)

120°(-60°)
29
=> Déterminer l’inclinaison des points remarquables du masque avec un inclinomètre
Ligne horizontale
27° 32° 26° 17° 16° 18°
30
=> Exemple : relevé de masque sur le bâtiment Hélios
Relevé du masque avec la boussole et le clinomètre
31
=> Exemple : relevé de masque sur le bâtiment Hélios
Diagramme solaire pour la ville du Bourget du Lac:
Masque Masque
lointain proche
32
=> Exemple : relevé de masque sur le bâtiment Hélios avec l’appareil SUN-EYE
33
« Différents types de rayonnement solaire »
34
Le gisement solaire / Conditions météorologiques
ciel couvert sombre : ciel couvert clair : Ciel dégagé :
10W/m² 100 W/m² 1 000 W/m²
0 200 400 600 800 1000

Irradiation W/m² 35
Composants du rayonnement solaire
Rayonnement Global =
Rayonnement direct + Rayonnement diffus + Rayonnement réfléchi *
*( albédo x rayonnement total horizontal)
Diffusion par les molécules d’air,

Diffusion par aérosols
Rayonnement
direct Rayonnement diffus
Rayonnement
du à l’albedo
36
Composants du rayonnement solaire
Un jour d’hiver ordinaire Un beau jour d’été

75 % de diffus 30% de diffus
Heure solaire (h) Heure solaire (h)
Station météorologique de Lyon (rayonnement global horizontal)
37
TRAVAUX PRATIQUES:
« Estimation irradiation solaire »
Protocole:
1/ estimer la puissance solaire du moment (l’irradiance) ?
2/ comparer cette estimation avec la valeur mesurée?
3/ comment mesurer uniquement le rayonnement diffus?
4/ comment mesurer uniquement le rayonnement direct?
5/ comment mesurer uniquement l’albédo?
38
Gisement solaire
Sources de données solaires:
Livres comme : Atlas Solaire Français
Logiciels : Météonorm, PVsyst , PV*SOL ….
Base de données payantes de stations au sol comme celle de Météo France
Base de données satellitaires payantes comme celle de SolarGis ou Hélioclim
Site internet comme PVGIS (Gratuit) (ancienne et nouvelle version)
http://re.jrc.ec.europa.eu/pvgis/apps/pvreg.php?lang=en&map=europe
http://re.jrc.ec.europa.eu/pvgis/apps4/pvest.php#
Exemple : irradiation annuelle moyenne à Lyon suivant PVGIS
(BDD classic PVGIS) sur un plan incliné à 35° ouest IGP 35° ouest = 1 180 kWh/m²
39
Gisement solaire
Sources de données solaires :
Exemple avec PVGIS (in utilisant “Datadase Climate-SAF PV GIS”)

Exercices pour le site du Bourget du Lac : °
L’inclinaison optimal (direction sud) sur l’année est de : 36

L’Irradiation solaire globale pour cette inclinaison est de
3,77 kWh/m².day x 365 = 1 376 kWh/m² par an
Le mois le plus défavorable est le mois de décembre

et l’inclinaison optimum pour ce mois est de 67°
L’irradiation solaire globale journalière pour cette inclinaison et ce mois

défavorable est de : 1,34 kWh/m² par jour,
Tous les autres mois ont plus d’irradiation (à verifier)
40
Gisement solaire
Exercices pour le site de CASABLANCA : °
L’inclinaison optimal (direction ???) sur l’année est de : ??

?,?? kWh/m².day x ??? = ? ??? kWh/m² par an
Le mois le plus défavorable est le mois de ????????

et l’inclinaison optimum pour ce mois est de ??°

défavorable est de : ?,?? kWh/m² par jour,
41
Gisement solaire
Exercices pour le site de CASABLANCA : °

6,04 kWh/m².day x 365 = 2204,6 kWh/m² par an


42
Gisement solaire
Exercices pour le site de RABAT : °
L’inclinaison optimal (direction ???) sur l’année est de : ??

?,?? kWh/m².day x ??? = ? ??? kWh/m² par an
Le mois le plus défavorable est le mois de ????????

et l’inclinaison optimum pour ce mois est de ??°

défavorable est de : ?,?? kWh/m² par jour,
43
Gisement solaire
Exercices pour le site de RABAT : °

6,17 kWh/m².day x 365 = 2252 kWh/m² par an


44
« Petite étude comparative
des bases de données / Gisement solaire »
Gisement solaire
Sources de données solaires
Exemple: Irradiation solaire à CAEN selon PVGIS (ancienne et nouvelle version)
(Source : http://re.jrc.ec.europa.eu/pvgis/) (Source : http://re.jrc.ec.europa.eu/pvg_tools/en/tools.html)

46
Gisement solaire
Comparatif de 2 sources de données solaires :
PVGIS ancienne version / Données solaire pour CAEN PVGIS nouvelle version / Données solaire pour CAEN
(en utilisant “Datadase Climate - SAF PV GIS” 2001-2012 (en utilisant “Datadase Climate - PVGIS-CMSAF” 2007-2016
Valeur moyenne
1,640 x 31 = 50,84 kWh/m²/mois = 48,28 kWh/m²/mois
➔ 1383,82 kWh/m²/an ➔ 1367,76 kWh/m²/an
47
Exemple de production d’une installation PV en Normandie:
Puissance crête: 2,996 kWc / Surface de l’installation : 23 m²
PRODUCTION MESUREE
PRODUCTION SIMULEE
Soit environ 8 année ½ de prod.
 27698 kWh/ 8 ans et 4 mois

(27698 kWh / 100 mois)
soit
 3 323,76 kWh /an
48
« Source et précision des données solaires »
49
Gisement solaire
Sources de données solaires

3 types de données sont utiles
Données sur l’irradiation globale horizontale moyennée

dans le temps (sur 10 ans ou plus) , par an, mois, jour …
- pour estimer la production électrique future (rentabilité, garantie …)
- ou pour estimer le dimensionnement d’un système PV isolé
Données sur l’irradiation globale horizontal mesurée

en instantané (puissance) ou pour chaque jour, mois ou année (énergie)
- pour faire du suivi de la production photovoltaïque (détection de pannes)
- pour faire du retour d’expérience et de l’expertise
(l’idéal étant d’instrumenter l’installation avec une mesure de l’irradiation)
Données prévisionnelles sur l’irradiation dans les 24-48 heures pour le plan de charge du réseau pour prédiction
de la production

Gisement solaire
Sources de données solaires - données moyennées

Météo France; climathèque (http://climatheque.meteo.fr )
Environ 400 stations mesurant l’ensoleillement ou l’irradiation, 4 c€ la donnée
S@tel-light (http://www.satel-light.com/core.htm )
Pour l’Europe de 1996 à 2000, résolution de 10 par 10 km
Gratuit , erreur quadratique moyenne de 20 à 30 % (source http://www.cnrs.fr/Cnrspresse/n368a2.htm )
NASA (HOMER et RETsreen) (http://eosweb.larc.nasa.gov/sse/ )
Issu de 200 satellites, irradiation pour le monde par pas de 1° de juillet 1983 à juin 2006, gratuit, erreur de 10 à 35 %
PVGIS-ERSA (EC JRC Ispra), http://sunbird.jrc.it/pvgis/index.htm
Issu de données au sol (ERSA) et de données satellites (HC3) avec interpolation
Pour l’Europe avec un pas de 1 km
Précision de 4% en été et 11% en hiver (source http://sunbird.jrc.it/pvgis/solres/solrespvgis.htm )
WRDC - World Radiation Data Centre (NREL), irradiation pour 1195
stations au sol de 1964 à 1993 (http://wrdc-mgo.nrel.gov/ )
Atlas Solaire Français, Région PACA (Fr) (http://www.atlas-solaire.fr/atlas-solaire-paca)
Données issues de HC3 et MF, résolution 200m, précision mensuelle 5% (gratuit)
Gisement solaire
Sources de données solaires - données suivies dans le temps
HélioClin-SoDa (HC3) de l’Ecole des Mines de Paris à Sophia Antipolis

Site - http://www.soda-is.com/fr/index.html , satellite MétéoSat
Météotest – SPYCE (CH) suivi d’installations PV par données satellites

Site : http://spyce.ch/
SOLEMI - Solar Energy Mining (D), (http://www.webservice-energy.org )
Irradiation global horizontal et direct normal, horaires , satellite MétéoSat Résolution 2,5km par 2,5km
SOLARGIS – accès depuis le 15 mars 2010 à http://solargis.info , données
satellitaires horaires, mensuelles, annuelles depuis avril 2004 pour l’Europe
(coût suivant besoin, pour IGH: 200 € pendant 5 jours et 650 € pendant 1 an)
Carte d’ensoleillement de PHOTON magazine (Fr) (IGH mensuel) pour 44 villes
Carte interactive de productible mensuel (http://www.photovoltaique.info/Carte-interactive-de-productible.html)
Voir : http://www.unige.ch/cuepe/pub/ineichen_valid-sat-2011-report.pdf

Gisement solaire
Sources de données solaires - sites internet informatif

Le soleil : http://www.lesia.obspm.fr/solaire/sciences/sciences.html
Position du soleil dans le ciel: http://www.sciences.univ-nantes.fr/sites/genevieve_tulloue/Soleil/Mouvement/Jour_nuit.html
et aussi : http://www.fourmilab.ch/cgi-bin/uncgi/Earth/action?opt=-
Course du soleil : http://www.sunearthtools.com/dp/tools/pos_sun.php?lang=fr
Jour et nuit : http://www.jgiesen.de/sunearth/index.htm
Ensoleillement sur la journée passée : http://www.meteociel.fr/accueil/enso.php

Gisement solaire
Précision des données solaires
- Précisions sur les mesures de données solaires
- Période moyennée et dérive dans le temps
- Calculs empiriques suivant les modèles

de l’irradiation à partir de l’ensoleillement
de l’irradiation directe et diffuse horizontale
de l’irradiation directe, diffuse, réfléchie et globale dans le plan avec masques
- Interpolation pour les sites situés entre les stations météorologiques
- Variabilité de la météorologie comparée au données moyennes

Validité des résultats obtenus !!!
Gisement solaire
Précision des données solaires - Précision sur les capteurs d’irradiation
(Source Photon 7/2011)

Gisement solaire
Précision des données solaires - Précision sur les capteurs d’irradiation
(Source Photon 7/2011)

Gisement solaire
Précision des données solaires - données mesurées au sol
Pour les stations Météo France (source Météo-France)

- Mesure de l’irradiation (IGH) avec un pyranomètre : 3 %
- Mesure de l’insolation (heure d’ensoleillement) avec un héliographe : 5 %
- Calcul de l’irradiation à partir de l’insolation : 10 % (mensuel)

- Calcul de l’irradiation dans le plan (Perez) : 10 % (mensuel)
- Interpolation entre stations
météorologiques : 20 % à 50 km
(Source F.Huard INRA Avignon)
Données horaires, journalières, mensuelles …
Assez bonne précision près des stations au sol suivant la distance et le relief (< 20 à 50 km)
Coût : 4 c€ par donnée (Météo France)
Gisement solaire
Précision des données solaires - données satellitaires
Pour les données par satellite pour la BDD HélioClin3 de l’Ecole des Mines de Paris
à Sophia Antipolis Site - http://www.soda-is.com/fr/index.html
Données issues du satellite Météosat, photographies toutes les 15 minutes de l’Europe

et l’Afrique avec une résolution de 5 par 5 km, depuis février 2004
Précision :
- données horaires : 30 %
- données journalière : 20 % (mais 350 % à faible IGH !)
- données mensuelles : 15 % (8 % en été , 25 % en hiver !)
Précision moyenne mais uniforme sur un territoire
Très bien pour les zones sans station météorologique
Coût : environ 1 000 € pour les données mensuelles horizontales pendant 1 ans
Gisement solaire
Précision des données solaires

- Variabilité des données irradiation IGH par rapport à la moyenne
Statistiques sur l’irradiation IGH mensuelle mesurée

pour 32 stations Météo-France entre 01-2000 et 12-2009
Par rapport aux moyennes 2000-2009, les mesures sont :
Sur l’année - l’écart type (valeur annuelle / moyenne annuelle) = 3,9 %

- l’écart maxi (valeur annuelle / moyenne annuelle) = 13,5 %
Sur le mois - l’écart type (valeur mensuelle / moyenne mensuelle) = 10,6 %
- l’écart maxi (valeur mensuelle / moyenne mensuelle) = 42,3 %

Gisement solaire
Précision des données solaires -

Précision sur les données IGH moyen de différentes sources par rapport aux mesures moyennées issues de stations MF
Précision pour différentes sources d’irradiation IGH annuelle et mensuelle par rapport à l’irradiation IGH mensuelle
mesurée pour 32 stations Météo-France , moyennée entre 01-2000 et 12-2009
Hélioclim3 MétéoNorm6.1 Site PVGIS PVsyst 5.12 PVSOL 4.5
(31 stations) (29 stations) (32 stat) bdd-SAF (26 stations) (25 stations)
IGH IGH IGH IGH IGH IGH IGH IGH IGH IGH
année mois année mois année mois année mois année mois
m 04-09 m04-09 moy moy moy moy moy moy moy moy
Décalage + 3,2 % + 0,4 % - 3,7 % - 3,8 % -3,1 % - 3,2 % -3,4% -3,2% -1,5% -2,7%
+2,8% +3,7%
Ecart type 5,3 % 10,2 % 2,8 % 8,4 % 3,0 % 6,4 % 3.1% 6.9% 3,4% 8,1%
2,6% 5,6%
Minimum - 10,2 % - 36,5 % - 8,9 % - 41% -7,6 % - 19,6 % -9,0% - -6,8% -37%
-5,3% -18,7% 16,9%
Maximum 16,5 % + 20 % +5,2 % +20% + 7,6 % + 12,6 % +9,0% +20% +4,4% +24%
+8,3% +26%

« Introduction au photovoltaïque »
Introduction au photovoltaïque
Étymologie de ’’ photovoltaïque ’’ :
PHOTO = lumière
VOLTAÏQUE = électricité
Produire de l’électricité à partir de la lumière

La principale source d’énergie lumineuse étant le soleil
62
Historique
(Source : http://www.q-cells.com/uploads/tx_abdownloads/files/11_GLOBAL_OVERVIEW_ON_GRID-PARITY_Paper.pdf) 63
Les semi-conducteurs
Autour d’un atome, les électrons circulent dans différentes bandes.
- Dans un isolant, ces deux bandes sont très éloignées,

rendant le matériau isolant.
- Dans un conducteur électrique, les bandes de valence

et de conduction se superposent, rendant le matériau conducteur.
- Dans un semi conducteur tel que le silicium, l’écart entre les

deux bandes est suffisamment faible pour que l’énergie d’un
photon puisse éjecter un électron de la bande de valence
à la bande de conduction.
(GAP important) (GAP faible) (Superposition)
Mais très vite, l’électron revient à sa place d’équilibre dans sa bande de valence.
Schéma des bandes électroniques dans les différentes classes de matériaux (Isolants, Semi-conducteurs et conducteurs)
64
lumière = photon l’effet photovoltaïque ➔paire électron/trou ➔ courant ➔ puissance ➔ production électrique
La lumière augmente ... ➔ Le courant augmente ➔ La puissance et la production électrique augmentent
La lumière baisse … ➔ Le courant baisse ➔ La puissance et la production électrique baissent
Principe photovoltaïque - technologie silicium cristallin

Une jonction PN (diode) est créé à partir d’un cristal de silicium
dopé P et dopé N en surface créant une barrière de potentiel.
En exposant la jonction aux photons, les électrons délogés par les
photons sautent dans la bande de conduction et rejoignent leur
place d’origine en passant par le conducteur électrique plutôt que
de franchir la barrière de potentiel, ce chemin leur demandant plus
d’énergie.
Une cellule PV ainsi créé génère une tension de 0,5 volt (en charge) 0,6V (à vide)
et une intensité d’environ 20 mA/cm² en plein soleil pour la
technologie silicium cristallin
65
Technologies photovoltaïques matures
1ère génération , 90 % du marché en 2015
Plaquette de silicium cristallin , épaisseur 175 à 300 µm

Rendement moyen 15 à 18 %,
-Silicium mono cristallin (mono-Si) rendement 16- 18 %
-Silicium multi cristallin (multi-Si) rendement 15-17 % ,
-Silicium quasi monocristallin (recherche CEA –ECM)

« Monolike » ou « Advenced chez Photowatt»
Variantes : - Mixte silicium amorphe sur plaquette silicium cristallin, Techno HIT de Sanyo, rendement 20%
- Contacts arrières : Backcont-Si de Sunpower ou LGBC-Si de BP, rendement de 21%
66
Technologies photovoltaïques matures
2ème génération, 10 % du marché en 2015
Couches minces, quelques µm sur un support souple ou rigide

Rendement moyen 5 à 15 %,
-Silicium amorphe (a-Si) rendement 5 à 10 %
-Tellure de cadmium (CdTe) rendement 11 à 13 %

First Solar : Wc < 1$ début 2009
-Diséléniure de cuivre et indium ou gallium (CIS ou CIGS)

rendement 12 à 14%
Variantes : - Silicium micro cristallin de CSG, rendement de 7%
- Silicium µ-Si/a-Si de Sharp, rendement 8%
67
Technologies photovoltaïques pour le futur
3ème génération , <<< 1% du marché
➢Cellules Graëtzel (colorant et TiO2) développée à l’EPFL (Suisse)

Rendement (Labo): 10 %
(Fonctionnement selon le principe d’une réaction d’oxydoréduction REDOX )
➢Cellules organiques (OPV), base carbonée mais c’est pas du Bio!

Rendement (Labo): 13,2 % par Heliatek GmbH en février 2016,
Durée de vie: 10 ans / 20 ans (encapsulage plastique/verre-verre)
(Fonctionnement selon le principe d’ABSORBTION)
➢Cellules quantique, Pérovskite, cellule hybride

(cristalline et organique/inorganique) (CZTSSe),
Rendement (Labo) 21,2%
Avantages:
- bas coût (bilan énergétique: – de 1,5 mois),
- très léger, semi-transparent très flexible, facile à concevoir un module sur mesure (élec & design),
- gamme d’absorption correspond bien au spectre des éclairages modernes (LED & Fluo-Compact)
68
Technologies photovoltaïques pour le futur
3ème génération , <<< 1% du marché
➢Cellules multi-jonctions en matériaux III-V, rendement record de

46 % de Soitec / ISE / CEA / Helmholtz… (X508) , déc 2014
Ces cellules multi-jonctions sont constituées de plusieurs couches minces, dont les matériaux ont leurs
longueurs d’ondes sont aussi proches les unes des autres que, de manière à ce qu'une majorité du spectre
solaire soit absorbé. Cela permettra d’obtenir un rendement élevé.
Ces cellules sont destinées à des applications spatiales.
Avantages: les meilleurs rendements des technologies photovoltaïques, mais coût très cher!
Attention: A ne pas confondre avec les cellules hétérojonction, qui sont des cellules solaires mixant
une cellule de silicium amorphe et une cellule de silicium cristallin (rendement 25,1%).
69
Rendement de conversion - défini suivant les conditions STC
Nombre AM (Air Mass):
Rapport entre l’épaisseur d’atmosphère traversée par le rayonnement direct pour atteindre le sol et l’épaisseur traversée à la verticale du lieu.
AM0 : hors atmosphère

AM1 = 1 atmosphère
AM2 = 2 atmosphères
70
Rendement de conversion - au niveau de la recherche (NREL 01-2016)
Gain : environ 1% tous

les 3 ans
Compter 6 à 8 %
en plus en production
( http://www.nrel.gov/ncpv/images/efficiency_chart.jpg )
71
Du silicium au module photovoltaïque
Silice Silicium purifié Lingot Wafer Cellule Module Systèmes
Procédé chimique Moulage Traitement Lamination Montage

de purification Sciage de surface
La silice est le deuxième matériau de l’écorce terrestre (28%) après l’oxygène (47%).
Dans le monde, près de 900 000 tonnes de silice sont utilisées par l’industrie (et dans le BTP?!) pour fabriquer de
l’aluminium, de l’acier et des silicones. Moins de 1% sert comme semi-conducteur.
72
Fabrication - du silicium qualité solaire

Silice – SIO2 (quartz du sable)
- Réduction de la silice par du carbone (four à arc) à 2000 °C

SIO2 + 2C ➔ Si + 2 CO2 silicium qualité métallurgique MG-Si à 99%
- Réaction avec du chlorure d'hydrogène (HCl) à 300 °C (procédé Siemens)

Si + 3 HCl ➔ SiHCL3 (80% trichlorosilane - gaz) + Si CL4 + Si H2CL
- Purification du trichlorosilane dans une tour de raffinage
- Réduction par H2 à 1100 °C : SiHCL3 + H2 ➔ Si + 3 HCl

silicium de qualité solaire SoG-Si à 99.9999% ou 7N
silicium de qualité électronique EG-Si à 99,9999999999% ou 10N
 73
Fabrication des lingots de silicium mono cristallin
=> Procédé CZOCHRALSKI
Diamètre standard des lingots:

1964 : 25 mm
1969 : 50 mm
1978 : 100 mm
1990 : 200 mm
1997 : 300 mm
2005 : 450 mm
74
Fabrication - des lingots de silicium poly-cristallin
Tailles standards des lingots poly-cristallin:

1983, lingots de 60 kg
2013, lingots de 800 kg (Creuset taille G6 = 100cmx100cmx30cm = 36 barreaux)
2018, lingots encore plus gros (Creuset taille G8 = 64 barreaux)
(Source ECM Technologies)
75
Fabrication - de wafer pour l’industrie photovoltaïque Barreau / Poly Barreau / Mono
Sciage des lingots en barreaux
Sciage des barreaux en plaquettes = Wafers (175 à 300 µm)

par une scie à fil de carbure de silicium (300 µm)
ou actuellement à fil diamanté (75 à 115 µm)
Tailles standards des Wafers:

4’’ ou 101 x 101 mm
Wafer / Multi Wafer / Mono
5’’ ou 125,5 x 125,5 mm
6’’ ou 155,5 x 155,5 mm
76
Fabrication - de wafer pour l’industrie photovoltaïque
Epaisseur des plaquettes (µm) et consommation en silicium (g/Wc)
(Source : Fraunhofer ISE 2014)
77
Fabrication - des modules photovoltaïques silicium cristallin
(Source INES)
78
« Courbe I(V) »
79
Caractéristique I/V et P/V
𝐼𝑐𝑐
Courant de court-circuit
𝑈𝑐𝑜
Tension en circuit ouvert
80
Caractéristiques d’un module photovoltaïque
au silicium cristallin selon l’ensoleillement
Un générateur photovoltaïque est un générateur de

Générateur de courant Générateur courant presque parfait :
• Courant de court circuit à peine 10%
de Tension supérieur au courant de fonctionnement
1000W/m²
Wc • Courant variable selon l’ensoleillement
= Umpp x Impp
= 3 2x7, 8 =250
800W/m²
600W/m²
La tension d’un générateur photovoltaïque varie peu
MPP:
Maximum Même à faible ensoleillement la tension est élevée
Power
Point
400W/m² =
Point de
Puissance
Maximum
200W/m²
Le risque électrique est permanent (la journée)
L’arrêt du générateur est difficile
Comment garantir la sécurité?

81
Connecteur mal enclenché = Arc électrique !!!
82
Bornier mal serré = Arc électrique
83
Caractéristique I/V en fonction de la température
Intensité (A)
-25°C
+0,04% Icc/°K
MPP Cristallin: -0,5%/°K

MPP Amorphe: -0,2%/°K
Cristallin: -0,45% Uoc/°K

Amorphe: -0,21% Uoc/°K
Amorphe : 0,21%/ °C
84
TRAVAUX PRATIQUES:
« Premières mesures d’une cellule PV »
Protocole:
1 Mesurer la tension à vide (Uco) d’une cellule photovoltaïque exposée au soleil.

=> Ce résultat se rapproche t-il de la valeur théorique?
2 Comment évolue cette tension à vide (Uco) lorsqu’on modifie l’orientation et l’inclinaison
3 Brancher 2 à 3 cellules photovoltaïques en série. Comment évolue la tension à vide (Uco)
85
Constitution d’un module photovoltaïque
Montage en série des cellules photovoltaïques

La mise en série des cellules permet d’augmenter la tension tout en conservant le
courant d’une cellule (nécessité d’appairage des cellules)
U
86
Caractéristiques d’un champ PV
308
12 modules 250Wc= 3kWc... Une ou deux branches?
Suivant l’onduleur !
87
Conditions de tests des modules PV
STC: Standard Testing Condition
≠
NOCT (Nominal Operating Cell Temperature )
ou TUC (Température d’utilisation de cellule)
C’est la température atteinte par une cellule encapsulée

dans un module en circuit ouvert, selon les conditions NOCT
En première approximation:
Exemple : si TUC = 47,1°C, IGP = 1000 W/m² et Tamb = 30°C

alors température de cellule Tc = 30 + 1000/800 x (47-20)= 64°C
© INES Plateforme Formation & Evaluation

88
Conditions de tests des modules PV
Fiche technique d’un module PV:

89
Normes concernant les modules PV
Chaque module photovoltaïque doit être certifié conformément aux différents normes en vigueur:
Les modules de technologie « Silicium cristallin » doivent répondre à la norme:

➔ NF EN 61215
Les modules de technologie « Couche mince » doivent répondre à la norme:

➔ NF EN 61646
Les conditions de montage et de fonctionnement du module doivent répondre à la norme:

➔ NF EN 61730
Les modules doivent également justifier d’une Classe II de sécurité électrique selon la norme:
➔ NF EN 61140

90
TRAVAUX PRATIQUES:
« Premières mesures d’un module PV »
Protocole:
1 Quelle est la tension à vide (Uco) du module de cette maquette, exposée au soleil.
Ce résultat (sans regarder préalablement sur l’étiquette) se rapproche t-il de la valeur théorique?
2 Comment évolue cette tension à vide (Uco) lorsqu’on modifie l’orientation et l’inclinaison
3 Comment évolue le courant de court-circuit (Icc) lorsqu’on modifie l’orientation et l’inclinaison
91
TRAVAUX PRATIQUES:
« Courbe I(U) d’un module PV »
PROTOCOLE:
1 / Raccorder le module avec le boitier rhéostatique
2 / Raccorder à ce boitier rhéostatique, un voltmètre et un ampèremètre

et placer l'installation au soleil (sans ombrage)!
3 / Régler le rhéostat sur 0 ohm et lire la valeur du courant de court-circuit

ainsi que la valeur de la tension. Reporter ces 2 valeurs sur la feuille prévue à cet effet.
4 / Régler le rhéostat à son niveau de résistance maximum et lire la valeur du courant

ainsi que la valeur de la tension à vide. Reporter ces 2 valeurs sur la feuille prévue à cet effet.
5 / Maintenant, faites de même pour mesurer environ 10 autres points intermédiaires du I (U).
Et trouvé le point de puissance maximale

92
TRAVAUX PRATIQUES (suite 1):
A
V R

93
TRAVAUX PRATIQUES (suite 2):

94
« Différents types d’onduleurs »
Onduleur raccordé réseau
Fonctions :
Convertit le courant continu en courant alternatif usuel en phase avec le réseau
Fait fonctionner les capteurs PV au maximum de leur puissance (MPPT) quels que soient l’ensoleillement
et la température
Se déconnecte en cas d’absence de tension du réseau: VDE 0126
Protège les personnes par contrôle d’isolement du circuit continu
96
Symboles normalisés
Onduleur avec séparation galvanique Onduleur sans séparation galvanique
97
Différents types d’onduleurs
98
Micro Onduleur
• Produit récent et prometteur offrant une souplesse et modularité intéressante

• Puissance adaptée à un ou deux modules entre 200 et 300Wc
• Bien adapté au micro producteur pour autoconsommation (cf: journée autoconso)
• Mise en parallèle coté AC via un câble avec connecteur spécialisé
• MPPT par module, particulièrement intéressant si plusieurs expositions ou ombrages
• Peu de câblage DC (boucle d’induction),
• Quid de la durée de vie en particulier vis-à-vis de la température en IAB?
• Quid de l’intervention pour dépannage?
99
Micro Onduleur
100
Optimiseur de puissance PV :
Optimiseur Solaredge:
• Adaptation tension/courant en sortie de chaque module vers l’onduleur.
• Amélioration du suivi module par module
• Gain en production ???
http://www.solaredge.com/sites/default/files/performance_of_pv_topologies_under_shaded_conditions_fr.pdf
101
Onduleurs modulaires
• Puissance de quelques kWc
• Mise en parallèle côté AC
• Certaines centrales de puissance (ex: 1MWc) réalisées
• Nécessité du contrôle de bon fonctionnement de chaque onduleur
102
Fiche technique onduleur
Caractéristiques Sunny Boy 3000 HF
Poids < 17 kg
103
Onduleurs multi-branches
• Puissance de quelques kWc

• Un convertisseur DC/DC par sous-champ avec suivi de Pmax
• Un convertisseur DC/AC unique
• Possibilités de sous-champs différents (technologie, taille, orientation, inclinaison, ombrage)
• Optimisation par suivi de Pmax pour chacun
104
Fiche technique onduleur
Entrée DC 3kW 4kW 5kW
Sortie Ac
Autres données
Monitoring
105
Onduleurs centralisés
• Plutôt utilisés dans les centrales PV (> 35kWc)
• Souvent plusieurs onduleurs fonctionnant en maître-esclave

(quand le premier onduleur atteint sa puissance max,
• il enclenche la mise en parallèle du second)
• Mise en parallèle des sous-champs PV en DC
• Protection et câblage spécifiés en DC
108
Fiche technique onduleurs centralisés
109
« Les Normes et caractéristiques techniques
pour les onduleurs PV »
110
Onduleurs pour le raccordé réseau
Conformité aux normes :
Protection de découplage : VDE126-1-1 ou VDE 0126
Interface réseau : CEI 61727
Compatibilité électromagnétique : EN55014
Harmoniques : CEI 61000-3-2
Sécurité : EN 60950
Moyens de déconnexion automatique: CEI 62109
Certificats de tests délivrés par laboratoire agréé
111
Critères pour le choix de l’onduleur
Caractéristiques en entrée (DC) :
Enclenchement et déclenchement automatiques avec un seuil d’irradiance faible
Qualité et précision de la recherche du point de puissance maximale du champ PV (MPPT)
Large plage de tension d’entrée (ex : 120 à 500 V)
Limitation de puissance max par désadaptation de Pmax
Protection en surtensions (varistances)
Protection des personnes (ex : contrôle d’isolement DC)
Caractéristiques en sortie (AC) / Norme VDE 0126

Parfaite synchronisation avec le réseau
Déphasage nul ou faible (facteur de puissance = 1)
Découplage automatique du réseau(< 20 ms) si hors tolérances:
• en tension 80% Un à 115% Un de 230V (soit 184 à 264,5 V en mono)
• en fréquence 47,5Hz < Fréquence réseau < à 50,2 Hz
• Impédance du réseau <1,5 Ω Et pas de saut > à 0,5 Ω (uniquement après couplage)
• Résistance d’isolement entre panneaux et masse mécanique < 500 kΩ (uniquement après couplage)
• Courant de fuite < 300 mA
• Composante continue du courant de sortie < 1 A
112
Critères pour le choix de l’onduleur
Caractéristiques en sortie (AC) / Contrôle de la puissance réactive
Réglage du Cos (phi):
0.95 inductif / 0.95 capacitif
113
Critères pour le choix de l’onduleur (suite)
Caractéristiques en général :
Bonne fiabilité
Protection en température
Faible consommation & niveau sonore
Durée de garantie étendue et extensible
Faibles perturbations électromagnétiques & taux d’harmoniques
Enregistrement des données (accessibles par liaison informatique)
Affichage des paramètres de fonctionnement (voyants, affichages, etc...)
Rendement élevé au niveau de puissance usuelle de l’installation (ex: 92% à 99%)
Réactivité du service client en cas de questions et/ou de pannes
114
Rendement des onduleurs
Paramètre crucial de l’onduleur, le rendement dépend :
du niveau de la tension d’entrée DC Courbes de rendement de 6 onduleurs différents

A
des performances de recherche de Pmax (MPPT)
de la technologie utilisée DC/AC (BF, HF, composants,.. )
Ex : le rendement maxi de
du transformateur (si existant)
Rendement
l’onduleur A est atteint à 55%
de sa puissance nominale
A
Rendement max
96%
Rendement = P.Alternatif (W)

P.Continu (W) % de la Puissance nominale
115
Énergie produite selon l’irradiation
Le rendement moyen d’un onduleur est fonction des niveaux d’irradiation
et de leur fréquence pour un lieu donné, ci-dessous la distribution moyenne
annuelle pour une inclinaison de 40° à Madrid
116
Rendement européen des onduleurs
Rendement européen normalisé :

ηeuro = 0,03 ´ η5%Pn + 0,06 ´ η10%Pn + 0,13 ´ η20%Pn + 0,10 ´ η30%Pn + 0,48 ´ η50%Pn + 0,20 ´ ηPn
117
Comparaison des plages de rendement
(pour onduleur monophasé)
Source: Fraunhofer ISE

118
Recherche du point MPPT
Recherche du point MPPT

(maximum power point Tracking):
avec un algorithme rapide et efficace pour calculer

le maximum du produit: Vpv x Ipv (Pmax)
PWM pour controler un circuit BOOST,

(montage élévateur de tension)
119
Le marché des onduleurs PV
Utilisation des onduleurs PV: Principaux fabricants d’onduleur PV:
(Source PV Magazine- estimation 2015)
120
(Source Fraunhofer ISE 2015 )

121
122
123
« Installation photovoltaïque
en site isolé »
UTE C15-712-2
Différents types d’installations photovoltaïque
Système PV autonome « au fil du soleil »

Application principale : Pompage solaire
Référentiel / Norme: UTE C15-712-2
Réservoir

125
Système PV autonome « site isolé »

Applications principales : Électrification habitat, télécommunication, signalisation routière, éclairage, etc.
Distribution en continu
(12, 24 48 volts)
Distribution en alternatif
(230 volts)
Réversible (chargeur)
Ou autre générateur AC Eventuel

126
Système PV autonome « en Micro réseau - AC coupling »

Applications principales : Électrification habitat, télécommunication, signalisation routière, éclairage, etc.
Onduleur
Maitre
Les sous systèmes vont s’organiser autour de la fréquence du micro réseau généré par un onduleur Maitre.
© INES Plateforme Formation
Les différentes & Evaluation
batteries permettent de tamponnée les écarts entre production et consommation et d’optimiser l’utilisation du Groupe Electrogène (GE) en temps normal.
Le pilotage du 50Hz (entre 47,5 et 54 Hz) permettra de délester les charges secondaires ou de réduire la puissance injectée sur le micro réseau quand les batteries ne suffisent plus à maintenir l’équilibre production/ consommation.
127
« Installation photovoltaïque
raccordée au réseau»
UTE C15-712-1
UTE C15-712-3 (Autoconsommation)
Système PV raccordé au réseau « en vente du surplus ou en autoconsommation »

Applications principales : Habitat résidentiel, Bâtiment tertiaire
Avant 2017 Après 2017
© INES Plateforme Formation & Evaluation En vente partiel le raccordement est plus simple / moins cher
129
Système PV raccordé au réseau « en injection totale»

Applications principales : Habitat résidentiel, Bâtiment tertiaire
Avant 2017 Après 2017

130
Exemple de système PV « raccordé au réseau »
Différentes applications du photovoltaïque
L’avenir !?
Les systèmes hybrides

photovoltaïque/éolien …
Les réseaux électriques intelligents (smart grid)
La mobilité (voitures électriques avec batteries)

131
Type de raccordement d’un
Générateur PhotoVoltaïque au Réseau (GPVR)
Branchement Type I Branchement Type II
Câble < 30m +de 30m !

Un 2ème câble de
liaison est a prévoir
(tranchée!)
Coffret de coupure
existant
Coffret de coupure
existant
+de 30m !
Un 2ème ou 3ème coffret est généralement
Et au Maroc ? indispensable en limite de propriété
132
Le compteur de consommation et de production PV
Différents types de compteur:
Quel compteur est utilisé au Maroc ?
133
Le Linky facilite le raccordement
Depuis le 30/09/2016:
=> gratuité de raccordement en injection de surplus
(<36kVA, sous condition technique)
Q+
S (VA)
Q
Le compteur Linky mesure une production ou consommation
(VA
R) de puissances active et réactive (comptage dans les 4 cadrans)
P- P
(W)
P+
=> Un seul compteur Linky remplace le compteur de
production et le compteur de non-consommation
Q- 134
Type de composants d’un
Type de vente : ??? Type de vente : ???

 1- Champ PV Vente en surplus Vente totale
 2- Boitier DC
2 3
 3-Onduleur 1 2 3
1
4
 4-Boitier AC 4
 5-Comptage 5
6 5
6
(production et consommation)
 6-Réseau
135
Installation résidentielle:
1
1- Champ PV
2- Boitier DC
3-Onduleur
4-Boitier AC
4 2
7
5-Comptage PV (Production PV)
5
6-Compteur Sous-tirage (Consommation)
6
7-Réseau 3
136
Installation industrielle:
1- Champ PV 1
2- Boitier DC
3-Onduleur
4-Boitier AC 4
5-Comptage PV (Production PV) 3 5
6-Compteur Sous-tirage (Consommation) 2
7-Réseau
137
Schéma équivalent et repérage des composants
1 5 1
5
2 2
2
4
2 4
3
2 3
138
Documents de référence
UTE C15-712-1
Juillet 2013
139
Réglementations et normes
NF C 14-100
NF C 18-510 Norme Française faisant
référence à la conception et
Norme Française faisant référence à la maîtrise des
Norme internationale concernant les installations électriques à basse tension à la réalisation des
opérations dans un environnement à risques
installations de
électriques. Elle définit les rôles et responsabilités des
branchement du domaine
chefs d'établissement et des intervenants. Elle décrit les
basse tension comprises
modalités des habilitations nécessaires en fonction des
entre le point de
opérations et selon les domaines de tension. )
raccordement au réseau et
Norme Française faisant référence à la conception, à la réalisation, à la vérification et à le point de livraison
l'entretien des installations électriques alimentées sous une tension électrique au plus
égale à 1000 volts (valeur efficace) en courant alternatif et à 1500 volts en courant continu
UTE 15-712-1 NF C 13-100
Norme Française faisant
Guides pratiques relatifs à la
référence aux postes de
protection des personnes et des biens
livraison établis à l'intérieur
dans les installations photovoltaïques
d'un bâtiment et alimentés
raccordées au réseau BT ou HTA
par un réseau de
distribution publique HTA
(jusqu'à 33 kV)
Modules en Silicium cristallin
Modules en Couches minces
Sureté de fonctionnement
des modules PV
(Source Gimelec) 140

Réglementations et normes
(Source UTE C15-712-1)
141
« Dimensionnement et compatibilité
module / onduleur pour une installation
raccordée au réseau»
Travaux dirigés / Dimensionnement

TD Dimensionnement module / onduleur
EXERCICE:
sachant qu’on dispose du matériel ci-dessous, trouver un câblage possible et vérifier le bon fonctionnement:
- 8 modules : Photowatt PW2350 – 235Wc (soit 1 880 Wc)

- 1onduleur : SMA Sunny Boy 1700
Fiche technique du module:

Icc = 8,38 Adc
Vco = 37,2 Vdc
Ityp = 7,86 Adc
Vtyp = 29,9 Vdc
Fiche technique de l’onduleur:

I entrée maxi = 12,6 Adc
Vmppt mini = 147 Vdc
Vmppt maxi = 320 Vdc
Ventrée maxi = 400 Vdc
(Vdémarrage = 180Vdc)
Câblage 2 strings de 4 modules en série ou 1 strings de 8 modules en série ? 143

ALTERNATIVE 1
Câblage 2 strings de 4 modules en série vers 1 onduleur SMA Sunny Boy 1700 à 2 entrées
P onduleur / P photovoltaïque = 1850W / 1880Wc = 0,98 OK
Ichamp PV maxi = 1,25 x 2 x 7,86 (A) = 19,5 (A) et Ientrée onduleur maxi = 12,6 (A) PB
Vchamp PV maxi = 1,15 x 4 x 37,2 (V) = 171,1 (V) et Ventrée onduleur maxi = 400 (V) OK
Vchamp PV maxi = 1,15 x 4 x 37,2 (V) = 171,1 (V) et tension maxi du champ PV = 1000 (V) OK
Vchamp PV maxi = 1,15 x 4 x 29,9 (V) = 137,5 (V), Vmppt maxi = 320 (V) OK, mais Vdémarrage = 180 (V) PB
Vchamp PV mini = 0,80 x 4 x 29,9 (V) = 95,7 (V) et Vdc Vmppt maxi = 147 (V) PB
144
ALTERNATIVE 2:
Câblage 1 strings de 8 modules en série vers 1 onduleur SMA Sunny Boy 1700 à 2 entrées
P onduleur / P photovoltaïque = 1850W / 1880Wc = 0,98 OK
Ichamp PV maxi = 1,25 x 1 x 7,86 (A) = 9,83 (A) et Ientrée onduleur maxi = 12,6 (A) OK
Vchamp PV maxi = 1,15 x 8 x 37,2 (V) = 342,2 (V) et Ventrée onduleur maxi = 400 (V) OK
Vchamp PV maxi = 1,15 x 8 x 37,2 (V) = 342,2 (V) et tension maxi du champ PV = 1000 (V) OK
Vchamp PV maxi = 1,15 x 8 x 29,9 (V) = 275,0 (V) et Vmppt maxi = 320 (V) OK
Vchamp PV mini = 0,8 x 8 x 29,9 (V) = 191,3 (V) et Vmppt mini = 147 (V) OK
et Vdémarrage = 180 (V) OK

145
Un bon moyen de vérifier la compatibilité champ photovoltaïque / onduleurs est d’utiliser

les logiciels des fabricants d’onduleurs.
Comme :
- SMA Sunny Design : http://www.sma-france.com/fr/services/telechargements.html

- FRONIUS Solar Configurator :
http://www.fronius.com/cps/rde/xchg/SID-4EC8AC62-5195DC1C/fronius_france/hs.xsl/58_8907.htm
- KACO Powador : http://kaco-newenergy.de/fr/site/service/downloads/software/index.xml
Etc…
Attention, rentrer correctement les paramètres !!!!!
Il existe aussi des logiciels de calcul électrique suivant la norme UTE C 5712-1 comme :
http://www.bbsconception.com/index.php?option=com_content&view=article&id=35&Itemid=37
146
Exemple de l’utilisation de l’outil de dimensionnement SMA / 8 modules PW2350 – 235Wc
et 1 onduleur SMA Sunny Boy 1700
147
Exemple de représentation graphique du dimensionnement module / onduleur
Intensité (A)
30
_ Courbe IV à -25°C
_ Courbe IV STC
25 _ Courbe IV à 75°C
24,3
20
15
Une chaine de 12 modules (3kWc)

10
Plage de
fonctionnement
Onduleur
5
Un module
250Wc
0
Tension (v)
316V 372V 428V 547V
0 100 200 300 400 500 600 700
Représentation du dimensionnement panneau onduleur 1 champ 3 branches en parallèle 12 modules en série de 250Wc
148
« Etat des lieux du marché de l’énergie »
Mix énergétique – Ressources - Prix de l’énergie - Tendances
Consommation/Production d’électricité
150
Différences et particularités du mix énergétique
Origines de la production électrique
Source: Bilans électriques 2011 et 2012, RTE

151
Origines de la production électrique au MAROC
En 2008 : Objectif 2020

Ne disposant ni de ressources en pétrole ni de 47 % d’ENR
réserves de gaz naturel, le Maroc ne produit
presque pas d'hydrocarbures et doit importer Objectif 2030
97,5 % de l'énergie qu'il consomme 52 % d’ENR
Principaux intervenants (liste non exhaustive):
152
Programme Marocain de l’Energie Solaire
Source: « Les énergies renouvelables et l’efficacité énergétique au Maroc » publié par la GIZ
153
Source: MEMEE 154

Source: MEMEE 155

Coût du kWh actuel en Europe (pour les ménages)
156
Coût du kWh actuel en Afrique (pour les ménages)
https://www.jeuneafrique.com/medias/2015/06/24/Cinq-exemples-un-service-in%C3%A9gal.jpg
157
Coût du kWh actuel au Maroc (pour les ménages)
L'ONEE adopte deux tarifications en matière de consommation électrique à usage ménager.
1/ La première concerne les clients dont la consommation < 150 kWh/mois (soit 80% des clients de l'ONEE)
=> 1ère tarification : 0,9010 DH / kWh quand la consommation est < 100 kWh.
 2ème tarification : 1,0732 DH / kWh quand la consommation est comprise entre 100 et 150 kWh
Ce qui représente une facture moyenne de 75 DH / mois (TTC) => environ 6,86 Euros
2/ La deuxième concerne les clients dont la consommation dépasse 150 kWh/mois, (soit 20% des clients de l’ONEE)
Ces clients concernés ne bénéficient pas du tarif bas des tranches économiques.
L'objectif est d'inciter à économiser l'énergie électrique et à consommer de manière rationnelle.
Consommation moyenne mensuelle pour l’ensemble des clients de l’ONEE: 124 DH / mois (TTC) => environ 11,34 Euros .
http://www.leseco.ma/maroc/66783-les-tarifs-de-l-electricite-appliques-au-maroc.html
158
159
« Potentiels du photovoltaïque dans le monde »
15/10/2018
Le Marché photovoltaïque : Production mondiale annuelle de cellules PV
PV : 1000 h/an
Nucléaire : 7000 h/an
7000 MW PV
sont équivalent à
1000 MW nucléaire en
production énergétique
(Source : JRC 2014)
En 2014, + 44,7 GWc selon IHS

En 2015 , + environ 50 GWc selon PV Market Alliance
160
Introduction photovoltaïque
Le Marché photovoltaïque : Producteurs de cellules PV
(Source : www.solarpartner.nl/)
161
Le Marché photovoltaïque : Région de production de cellules et de modules PV
(Source : EIA PVPS 2015)
162
Le Marché photovoltaïque : Technologie des cellules PV
(Source : Fraunhofer ISE 2015) 163

Le Marché photovoltaïque: Modules silicium cristallin
2010 : 250 fabricants

2012 : 204 fabricants et 5 480 modules
2013 : 150 fabricants
(Source Photon 02-2012)
Puissance moyenne en 2000 : 110 Wc

…
164
Le Marché photovoltaïque: Puissance PV installée par pays ou région
Puissance PV cumulées :
2008 : 15,7 GWc
2009 : 23,2 GWc (+7,5 GWc)
2010 : 40,0 GWc (+16,8 GWc)
2011 : 68 GWc (+28 GWc)
2012 : 100 GWc (+32 GWc)
2013 : 138 GWc (+38 GWc)
2014 : 178 GWc (+40 GWc)
2015 : 229 GWc (+51 GWc)
229 GWc sont équivalent à la production énergétique de 32 réacteurs nucléaires (1 000 MW)
+ 51 GWc pour 2014 source PV Market Alliance (Source : JRC 2014)
165
Le Marché photovoltaïque: Puissance PV installée en France
50 % de la puissance installée provient des grandes centrales

166
Le Marché photovoltaïque: Estimation de la production d’électricité PV
En 2010: 30 TWh
0,2 % de la production
mondiale d’électricité
En 2020 : 270 TWh

1 % de la production
En 2040 : 9 000 TWh

25 % de la production
(Source: solar generation) (Source : http://pv.energytrend.com/research/solar_20100915_1.html)

167
Le marché photovoltaïque : Production d’électricité PV en Europe :
229 GWc fin 2015 produisent environ 250 TWh, soit environ 1% de la conso mondiale
(source : IEA PVPS snapshot 2015)
168
Le Marché photovoltaïque : Potentiel dans le monde
Consommation mondiale d’énergie en 2012 :

13,08 Gtep dont 22 126 TWh d’électricité
(pour environ 4,9 Gtep)
Pour produire cette électricité, une surface

carrée de 300 par 300 km couverte de
modules PV (h=12 %) dans le Sahara suffirait.
Soit environ 10 TWc pour un investissement de 10 000 G$

Note, subvention mondiale pour les énergies fossiles en 2014 : environ 500 G$
Note, la puissance crête cumulée fin 2015: 229 GWc, soit 45 km x 45 km
169
« Perspectives du coût des kWh photovoltaïques »
En 2006 un panneau coutait 600€/m²

1m²
1m²
En 2018 un panneau coute 50 €/m² !
171
Aspects économiques : Coût des modules PV (1 700 $ / Wc en 1954 & 0,35 c€ / Wc en 2018)
Courbe log-log de la production cumulée et du coût du Wc
Pente TE = - 0,2
(taux d’expérience)
- 20 % sur le coût des

modules PV quand la
production cumulée X 2
(Source : JRC PV-Status 2014)
Avec une production de modules PV doublant tous les 3 ans, le coût du Wc est divisé par 2 tous les 10 ans
172
Une baisse de coûts encore attendue
173
Coût d’investissement ou CAPEX (= CAPital EXpenditure)
174
Prix de revient ou LCOE du kWh PV
dépend principalement de l’investissement et de l’ensoleillement
LCOE est l'acronyme anglais de

Levelized Cost of Energy, signifiant
« coût actualisé de l’énergie »
Une baisse très importante (-45%) d’ici 2025 attendue du LCOE résidentiel, liée à plusieurs effets
Passage en surimposé dans l’existant (et banalisation de l’intégré dans le neuf)
Baisse du coût des composants
Effet volume et professionnalisation de la filière
Une baisse plus modérée mais toujours significative (-15%) sur les moyennes toitures 175
Historique du tarif d’achat du kWh PV
176
© Prénom NOM – Tous droits réservés
Aspects économiques et conclusion : Le CA du photovoltaïque dans le monde (C.A. global)
2006 2007 2008 2009 2010 2011 2012 2013 2014
Marché en GWc 1,744 2,826 5,95 6,43 18,2 27,1 30 38 40
C.A. en G$ 10,6G$ 17,2G$ 37,1G$ 38G$ 82G$ 92G$ 80G$ 89G$ 91 G$
(Source SolarBuzz et autres)
Note sur l’Europe en 2009 :

73 % du chiffre d’affaire mondiale
18 % de la production mondiale de Silicium PV
17 % de la production mondiale de cellules PV
28% de la production mondiale de modules PV
76 % des installations photovoltaïques
(Source : EPIA :Global market outlook for PV until 2014) 177
Aspects économiques : comparaison des coûts de production - monde
(Source : http://www.observatoire-energie-photovoltaique.com/images/pdf/fts_indicateurs_2016t1_v2.pdf )
178
Les tendances…
les centrales s’adaptent à leur environnement
=> Utiliser des surfaces non nobles

=> Mutualiser les surfaces/fonctions
179
180
« Impact environnemental et recyclage »
15/10/2018
Au bout de combien de temps l’installation PV rend-elle l’énergie consommée pour sa construction?
181
Analyse du cycle de vie (ACV ou LCA)
La directive européenne n° 2002/96/CE (D3E) sur les déchets électriques et électronique

oblige depuis 2005 les fabricants d’appareils électroniques à collecter et recycler leurs produits.
Cette directive s’applique aux onduleurs mais pas aux modules photovoltaïques
Les principaux industriels européens

photovoltaïque ont créé l’association
PVCYCLE dont l’objectif est la
récupération et le recyclage
des modules photovoltaïques.
http://www.pvcycle.org/
http://www.pvcycle.org/country/france/
182
183
Recyclage des modules photovoltaïques
relativement simple
184
Recyclage des modules photovoltaïques
relativement simple
Vidéo 1ère usine française de recyclage de modules PV

(Véolia, site de Triade Electronique à Rousset(Bouches-du-Rhöne))
https://m.actu-environnement.com/actualites/video/31588/
185
L'Allemagne est le pays qui recycle le plus grand nombre de modules photovoltaïques arrivant en fin de vie.
Cela vient du fait que ce pays a été le premier producteur mondial d'électricité d’origine photovoltaïque.
Tonnes de panneaux photovoltaïques collectés en 2010
Au cours du premier trimestre 2012, PV Cycle estime avoir collecté 1000 Tonnes de panneaux
photovoltaïques
contre 1400 Tonnes sur l'année 2011. La quantité de panneaux à recycler augmente car la capacité
photovoltaïque installée est en plein essor. Les acteurs de la filière prévoient de traiter près de 18000
Tonnes de déchets d'ici 2020 soit 2000 Tonnes par an
http://fr.solarpedia.net
186
187
Conclusion - Avantages et inconvénients
- Avantages :
- Ressource gratuite et énorme potentiel réparti sur la terre
- Moyen décentralisé de production, autonomie
- Grande fiabilité et peu d’entretien (pas de pièces mobiles)
- Pas de pollution durant l’utilisation
- Grande souplesse de production, du milliwatt au Mégawatt
Inconvénients :
- Investissement encore élevé ?, nécessité d’aides ?, dépendance aux décisions politiques ?
- Disponibilité intermittente (réseau électrique ou stockage ou énergie d’appoint)
- Source diffuse, grande surface de capteur, difficulté d’intégration bâti/paysagères
- Technologie de fabrication poussée, énergivore, utilisation de produits chimiques
© Prénom NOM – Tous droits réservés 188

Olivier VERDEIL
Expert Solaire Photovoltaïque
INES Plateforme Formation & Evaluation
Olivier.verdeil@ines-solaire.org

MERCI DE VOTRE ATTENTION
15/10/2018 189

Ines

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Ines

Transféré par

Droits d'auteur :

Formats disponibles

Olivier VERDEIL

Expert Solaire Photovoltaïque

•Qui êtes vous?

•Vos connaissances / aux énergies solaires / à l‘autoconso ?

•Vos attentes / à cette formation ?

➢Rapports entre ces 2 objets?

• CAC / TAC / TAP ?

• STC / Tk (Voc) / PR / ηeuro ?

➢Quelques symboles électriques:

Introduction au gisement solaire

Besoins énergétiques de l’humanité Ressources énergétiques disponibles

La terre reçoit annuellement 10 000 fois plus d’énergie solaire que la

Introduction au gisement solaire

Source en énergie: réactions thermonucléaires dans le soleil,

Le soleil rayonne comme un corps noir à 5 800°K et

L’irradiation solaire extraterrestre (hors atmosphère terrestre) est de 1 367 W/m²

La ressource solaire dépend de :

d’où la course du soleil dans le ciel :

Course du soleil pour 45° de latitude N(PVsyst)

Influence de la latitude sur l’irradiation

Irradiation solaire horizontale journalière sans atmosphère en kWh/m² par jour

➢ Le diagramme solaire: permet de

➢ Le diagramme solaire: est une

➢ Le diagramme solaire: est très utilisé

Course du soleil dans le ciel pour différentes latitudes :

Mesure de l’insolation ou nombre d’heure de présence

fraction solaire fs = insolation journalière / durée du jour

Mesure de l’irradiation ou énergie lumineuse en kWh/m²

Irradiation globale sur un plan horizontal (IGH) pour la France

Exemple Lille : 1 024 kWh/m² par an

La réunion : 1 997 kWh/m².an

© INES Plateforme Formation & Evaluation – Tous droits réservés 19

Moyenne de l’ensoleillement annuel en France

De 4,5 kWh/m².jour à 7kWh/m².jour

Yaoundé (Cameroun): 1 818 kWh/m².an

Irradiation globale sur un plan

Inclinaison : 0° 30° 60° 90°

Est, ouest 93% 90% 78% 55%

Résultats moyens pour Lyon (calculés avec MétéoNorm) 24

(Source : logiciel MétéoNorm)

La ressource solaire dépend des masques occultant le soleil

Mesure l’azimut du masque avec une boussole

Traitements des masques lointains (relief)

160°(-20°) 215°(+35°) 222°(+42°) 230°(+52°) 235°(+57°)

27° 32° 26° 17° 16° 18°

Relevé du masque avec la boussole et le clinomètre

ciel couvert sombre : ciel couvert clair : Ciel dégagé :

10W/m² 100 W/m² 1 000 W/m²

0 200 400 600 800 1000

Diffusion par les molécules d’air,

Un jour d’hiver ordinaire Un beau jour d’été

Heure solaire (h) Heure solaire (h)

Station météorologique de Lyon (rayonnement global horizontal)

1/ estimer la puissance solaire du moment (l’irradiance) ?

2/ comparer cette estimation avec la valeur mesurée?

3/ comment mesurer uniquement le rayonnement diffus?

4/ comment mesurer uniquement le rayonnement direct?

5/ comment mesurer uniquement l’albédo?

Logiciels : Météonorm, PVsyst , PV*SOL ….

Base de données payantes de stations au sol comme celle de Météo France

Base de données satellitaires payantes comme celle de SolarGis ou Hélioclim

Site internet comme PVGIS (Gratuit) (ancienne et nouvelle version)

Exemple : irradiation annuelle moyenne à Lyon suivant PVGIS

Exemple avec PVGIS (in utilisant “Datadase Climate-SAF PV GIS”)
