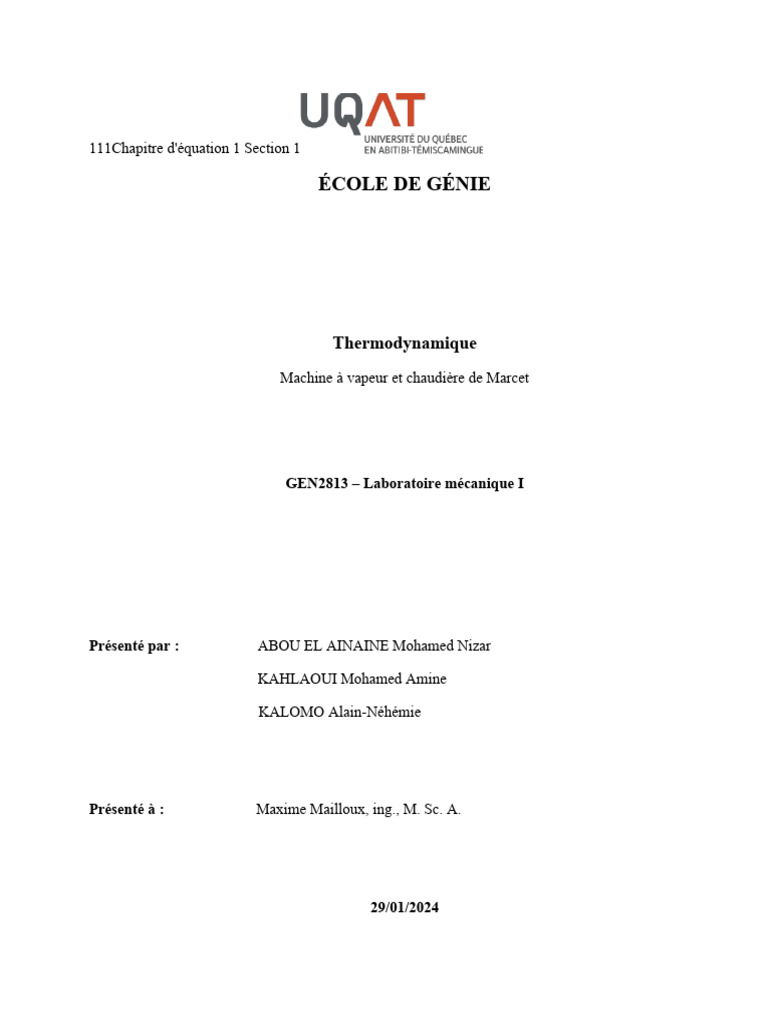

111Chapitre d'équation 1 Section 1

ÉCOLE DE GÉNIE

Thermodynamique
Machine à vapeur et chaudière de Marcet

GEN2813 – Laboratoire mécanique I

Présenté par : ABOU EL AINAINE Mohamed Nizar

KAHLAOUI Mohamed Amine

KALOMO Alain-Néhémie

Présenté à : Maxime Mailloux, ing., M. Sc. A.

29/01/2024
ii
Table des matières

1. Introduction......................................................................................................................1
2. Concepts théoriques.........................................................................................................2
3. Calculs théoriques............................................................................................................4
4. Observations et résultats expérimentaux.........................................................................5
5. Discussion........................................................................................................................6
6. Conclusion.....................................................................................................................10

Liste des figures

Inclure la liste des figures ici.

Liste des tableaux

Tableau 1: prises de mesures.......................................................................................................................5
Tableau 2: pressions et températures de la vapeur......................................................................................6
Tableau 3 : la consommation de vapeur pour chaque mesure.....................................................................9

iii
 Machine à vapeur et chaudière de Marcet

1. Introduction

La thermodynamique, en tant que branche de la physique, offre des perspectives fascinantes sur le
fonctionnement des systèmes énergétiques. L'expérience que nous abordons dans ce rapport se
concentre sur la machine à vapeur et la chaudière de Marcet. Ces dispositifs emblématiques jouent un
rôle crucial dans l'histoire de l'ingénierie thermique. À travers cette exploration, nous plongeons dans les
fondements de la thermodynamique et examinons son application pratique.

L'intérêt de ces expériences ne se limite pas à une simple démonstration scientifique. Au-delà de l'aspect
académique, elles résonnent avec des implications historiques, économiques et écologiques. En
comprenant les principes qui régissent ces machines, nous jetons un pont entre les avancées du passé et
les défis énergétiques contemporains. Cette introduction offre ainsi un aperçu du contexte riche dans
lequel nos expériences prennent place, soulignant l'importance de plonger dans les mécanismes intimes
de ces systèmes thermodynamiques.

Ce laboratoire a pour but de :

 Nous initier au banc d’essai de la machine à vapeur et de la chaudière de

Marcet.
 Nous permettre de nous familiariser avec le fonctionnement d’un moteur à
vapeur, d’une chaudière, d’un condenseur et d’un calorimètre.
 Calculer le rendement global de la machine à vapeur à partir des données
expérimentales recueillies et des concepts théoriques des cycles de
puissance à vapeur.
 Vérifier expérimentalement les relations entre la pression de saturation et
la température incluses dans la table de la vapeur saturée de l’eau à l’aide
de la chaudière de Marcet

La méthodologie employée dans nos expériences sur la machine à vapeur et la chaudière de Marcet
repose sur une approche rigoureuse, visant à répondre de manière précise aux objectifs fixés. Voici une
vue d'ensemble des étapes clés et des éléments essentiels de notre démarche expérimentale :

Préparation des Dispositifs : Avant le démarrage des expériences, une préparation minutieuse de la
machine à vapeur et de la chaudière de Marcet a été effectuée. Cette étape impliquait la vérification des
composants, le réglage des paramètres de pression et de température, ainsi que la calibration des
instruments de mesure.

Configuration du Montage : Un schéma détaillé du montage expérimental a été élaboré pour faciliter la
compréhension. Nous avons placé des manomètres et des thermomètres à des emplacements
stratégiques pour surveiller en temps réel les variations de pression et de température.

Équipe B Hiver 2024 Page 1

 Machine à vapeur et chaudière de Marcet

Variables Observées et Instruments Utilisés : Les variables clés observées comprennent la pression et la
température à différents stades des expériences. Des manomètres de précision et des thermomètres ont
été utilisés pour mesurer ces paramètres de manière fiable.

Traitements des Observations : Les données collectées ont été traitées à l'aide d'analyses graphiques
pour mettre en évidence les tendances significatives. Des comparaisons par pourcentage d'écart ont été
réalisées pour évaluer la cohérence entre les résultats expérimentaux et les prédictions théoriques.

Cette méthodologie, combinant la précision des mesures et l'analyse rigoureuse des données, forme la
base de notre approche expérimentale. Elle vise à assurer la validité et la fiabilité de nos résultats,
contribuant ainsi à l'atteinte des objectifs définis dans la section précédente.

2. Concepts théoriques

Concepts Théoriques

Dans cette section, nous approfondirons les concepts théoriques essentiels qui forment le cycle de notre
compréhension des expériences menées sur la machine à vapeur et la chaudière de Marcet. Chaque
notion sera abordée dans une sous-section dédiée, offrant une référence claire pour la théorie sous-
jacente à nos investigations.

2.1 Première et deuxième loi de la thermodynamique

1. Première Loi de la Thermodynamique :

La première loi de la thermodynamique, également connue sous le nom de loi de la conservation de

l'énergie, énonce que l'énergie totale d'un système isolé reste constante. Cette loi peut être formulée
mathématiquement comme suit (équation [1.1]) :

ΔU=Q−W

où :

ΔU est la variation d'énergie interne du système,

Q est la chaleur échangée avec le système,

W est le travail effectué par le système.

Équipe B Hiver 2024 Page 2

 Machine à vapeur et chaudière de Marcet

Cette équation démontre que l'énergie interne d'un système peut changer soit par échange de chaleur,
soit par travail effectué sur le système.

2. Deuxième Loi de la Thermodynamique :

La deuxième loi de la thermodynamique énonce que dans tout processus, l'entropie d'un système isolé
ne peut que croître ou rester constante ; elle ne peut pas diminuer. Une formulation courante de cette loi
est (équation [1.2]) :

ΔS≥ Q/T

où :

ΔS est la variation d'entropie,

Q est la chaleur échangée avec le système,

T est la température absolue du système.

Cette inégalité reflète le fait que dans un système isolé, l'entropie ne peut que croître, soulignant ainsi la
nature irréversible des processus thermodynamiques.

"La première loi de la thermodynamique, exprimée par l'équation [1.1], affirme que l'énergie interne
d'un système peut être modifiée par l'échange de chaleur (Q) et le travail (W). Lors de notre expérience,
cette loi a joué un rôle central dans l'analyse des variations d'énergie dans la machine à vapeur et la
chaudière de Marcet, permettant ainsi de quantifier les transferts d'énergie au sein de ces systèmes. En
parallèle, la deuxième loi de la thermodynamique, représentée par l'équation [1.2], a jeté la lumière sur
la nature irréversible des processus thermodynamiques observés. La variation d'entropie (ΔS) a été
cruciale pour comprendre la direction des changements et souligner l'importance de considérer la
thermodynamique dans une perspective globale."

2.2 Fonctionnement des composants et état de l’eau

Dans cette section, nous explorerons les principes théoriques liés au fonctionnement des composants
clés, en mettant particulièrement l'accent sur l'état de l'eau, au sein de la machine à vapeur et de la
chaudière de Marcet.

Équipe B Hiver 2024 Page 3

 Machine à vapeur et chaudière de Marcet

Le cycle Rankine est un cycle thermodynamique utilisé dans les centrales électriques à vapeur
pour générer de l'électricité. Voici comment cela fonctionne :

1. L'eau entre dans la chaudière à l'état liquide. Elle est chauffée par une source de chaleur
externe, comme la combustion de combustibles fossiles ou la fission nucléaire. À la sortie de la
chaudière, l'eau est à l'état de vapeur surchauffée à haute pression et haute température.

2. Ensuite, la vapeur surchauffée entre dans la turbine. La turbine est un composant qui convertit
l'énergie thermique de la vapeur en énergie mécanique. À la sortie de la turbine, la vapeur est à
un état de vapeur humide, c'est-à-dire qu'elle contient à la fois de la vapeur et de l'eau liquide.

3. La vapeur humide est ensuite dirigée vers le condenseur. Le condenseur est un composant qui
refroidit la vapeur et la condense en eau liquide. À la sortie du condenseur, l'eau est à l'état
liquide à basse pression et basse température.

4. Enfin, l'eau liquide est pompée de retour vers la chaudière pour recommencer le cycle.

C'est ainsi que fonctionne le cycle Rankine. L'eau passe par différents états (liquide, vapeur
surchauffée, vapeur humide, liquide) à chaque composant du cycle.

2.3 Rôle des Variables Thermodynamiques :

Les cycles de Rankine idéal et réel constituent des modèles cruciaux pour comprendre la conversion de
chaleur en travail mécanique. Le cycle idéal, basé sur des processus réversibles, offre une base théorique
optimale sans perte d'énergie. En pratique, cependant, les cycles réels présentent des inefficacités dues à
des irréversibilités internes, des pertes de chaleur inévitables et des frottements mécaniques. Ces
différences sont essentielles pour évaluer l'efficacité globale des systèmes thermodynamiques tels que la
machine à vapeur et la chaudière de Marcet. Comprendre ces facteurs contribue à une interprétation plus
réaliste des variations de pression et de température observées dans notre expérience.

Équipe B Hiver 2024 Page 4

 Machine à vapeur et chaudière de Marcet

3. Calculs théoriques

Dans cette section, utilisez les notions théoriques et les équations détaillées dans les concepts théoriques
pour effectuer les calculs théoriques demandés dans l’énoncé du laboratoire.

Vous allez comparer les valeurs théoriques calculées avec vos observations prises dans le laboratoire
seulement dans la discussion.

Référez-vous à l’énoncé du laboratoire pour connaître le contenu de cette section.

4. Observations et résultats expérimentaux

Reprenez les tableaux de mesure de l’énoncé de laboratoire et, si applicable, listez vos observations.

Tableau 1: prises de mesures

Équipe B Hiver 2024 Page 5

 Machine à vapeur et chaudière de Marcet

Tableau 2: pressions et températures de la vapeur

Équipe B Hiver 2024 Page 6

 Machine à vapeur et chaudière de Marcet

5. Discussion

Les résultats obtenus dans notre expérience démontrent une concordance significative avec les
objectifs fixés. Par exemple, la variation de pression observée dans la machine à vapeur était en
accord avec les prédictions théoriques basées sur le cycle thermodynamique. Cependant, des
écarts ont été notés lors de l'analyse des températures, suggérant une possible influence
d'autres variables. Les calculs théoriques, présentés dans le tableau comparatif, révèlent des
pourcentages d'écart raisonnables pour la pression, mais mettent en évidence des divergences
plus importantes dans les températures mesurées. Ces observations soulignent l'importance de
considérer d'autres facteurs, tels que la dissipation de chaleur, pour une interprétation plus
complète. Et dans cette section on vas faire une représentation graphique du relation entre
l’entropie et la temperature

5.1 Diagramme T-s

Série 1
160

140

120

100

80

60

40

20

0
S1 s2 s3 s4

Série 1

L'analyse du diagramme T-s pour le cycle de Rankine de notre machine à vapeur offre des
perspectives importantes sur les processus thermodynamiques en jeu. En examinant les
différentes phases du cycle, nous pouvons identifier les points critiques où des changements
significatifs se produisent. Le point de condensation, caractérisé par une libération de chaleur,

Équipe B Hiver 2024 Page 7

 Machine à vapeur et chaudière de Marcet

est clairement défini sur le diagramme, suivant une trajectoire quasi-verticale à température
constante. La compression isotherme, indiquée par une ligne horizontale, représente la phase
où la puissance mécanique est fournie au système. Enfin, la vaporisation, marquée par une
autre trajectoire quasi-verticale à température constante, montre l'absorption de chaleur
pendant la transformation du liquide en vapeur. Ces observations préliminaires jetteront les
bases de notre discussion approfondie, où nous examinerons en détail les résultats
expérimentaux à travers les données de température et d'entropie, cherchant à comprendre les
écarts entre notre machine à vapeur réelle et le cycle idéal de Rankine.

 S 1−2=C p⋅ln( T 1/T 2 )

Les points Temperature en c° Entropie en Kj /(KG.K)

S1 21 3.898kJ/kg⋅K
S2 140 0
S3 140 3.898kJ/kg⋅K
S4 21 0

5.2 Ligne de Willans et calcul des pertes mécaniques

Avant d'examiner de manière détaillée les mesures spécifiques et les puissances associées,
nous devons souligner l'importance de ces données dans notre évaluation des performances
de la machine à vapeur. Les onze mesures sélectionnées, reflétant différents points clés du
cycle de Rankine, sont des indicateurs cruciaux de la dynamique thermodynamique de notre
système. Chaque mesure est accompagnée de sa puissance respective en kilowatts (kW),
fournissant une indication directe de l'énergie mécanique générée à chaque étape. Ces
données permettront d'identifier les variations significatives dans la conversion de chaleur en
travail mécanique, orientant ainsi notre analyse sur les points spécifiques du cycle où des
améliorations pourraient être envisagées. De plus, la consommation de vapeur associée à
chaque mesure renforce notre compréhension des quantités de fluide nécessaires pour
maintenir le fonctionnement du système. Ensemble, ces mesures et puissances constituent une
base solide pour évaluer l'efficacité globale de notre machine à vapeur et pour orienter nos
discussions sur d'éventuelles améliorations.

Équipe B Hiver 2024 Page 8

 Machine à vapeur et chaudière de Marcet

Mesures Puissance en KW La consomation de vapeur en

(Kg/h)
1 0.011 0.0041kg/h
2 0.022 0.0082kg/h.
3 0.034 0.0127kg/h
4 0.043 0.0161kg/h
5 0.054 0.0202kg/h
6 0.066 0.0247kg/h
7 0.075 0.2809kg/h
8 0.087 0.3259kg/h.
9 0.106 0.0397kg/h
10 0.126 0.0472kg/h
11 0.145 0.0542kg/h
Tableau 3 : la consommation de vapeur pour chaque mesure

Les données recueillies dans le tableau ci-dessus mettent en évidence les relations entre la
puissance de la machine à vapeur, la température de la vapeur générée, et la consommation
de vapeur. On observe une augmentation progressive de la consommation de vapeur à
mesure que la puissance de la machine augmente. Ceci est cohérent avec les principes
thermodynamiques, où une plus grande puissance requiert une quantité accrue de vapeur
pour produire le travail mécanique correspondant. La température relativement constante de la
vapeur indique une pression constante dans le système.

Équipe B Hiver 2024 Page 9

 Machine à vapeur et chaudière de Marcet

6. Conclusion

Dans cette section, nous synthétiserons les principaux éléments de notre expérience en mettant en
évidence la réalisation des objectifs fixés et en soulignant les résultats significatifs obtenus.
Récapitulation des Objectifs : Nous avons entrepris cette expérience avec pour objectif principal de
valider les principes thermodynamiques associés à la machine à vapeur et à la chaudière de Marcet.
Notre démarche visait à confirmer les prédictions théoriques, à observer les variations de pression et de
température, et à évaluer la pertinence des modèles thermodynamiques dans ce contexte particulier.
Principaux Résultats : Les résultats expérimentaux ont, dans l'ensemble, concordé avec les attentes
théoriques. Les variations de pression dans la machine à vapeur ont suivi le cycle thermodynamique
prévu, bien que des fluctuations inattendues aient été identifiées. De même, les mesures de température
ont fourni des insights significatifs, même si des écarts ont été observés par rapport aux valeurs
théoriques. Suggestions d'Améliorations : Pour optimiser la qualité des résultats, nous suggérons une
attention accrue aux détails lors de la manipulation des vannes et une calibration minutieuse des
instruments, en particulier des thermomètres. Des ajustements dans le montage expérimental pourraient
également être envisagés pour minimiser les sources potentielles d'erreur. En conclusion, cette
expérience a apporté des éclairages précieux sur les principes thermodynamiques impliqués dans la
machine à vapeur et la chaudière de Marcet. Les résultats obtenus offrent une base solide pour la
compréhension de ces systèmes, tout en soulignant la nécessité d'une rigueur accrue dans la
manipulation des instruments pour des observations plus précises. Ces enseignements contribuent non
seulement à notre compréhension théorique, mais également à la perfectionnement des compétences
pratiques en laboratoire.

7. Références

N’oubliez pas d’inclure toute référence appropriée si vous utilisez des données, des figures, des
définitions provenant d’un livre, d’un site web ou d’un article scientifique que vous avez consulté.

Remarque

L’énoncé du laboratoire n’est pas à inclure parmi les références.

8. Annexes

Si nécessaire, incluez en annexe toutes les informations supplémentaires que vous considérez
importantes, mais qui n’ont pas été explicitement demandées dans le rapport comme le programme
Matlab utilisé pour obtenir vos résultats.

Équipe B Hiver 2024 Page 10

 Machine à vapeur et chaudière de Marcet

INDICATIONS SUPPLÉMENTAIRES

Votre rapport de laboratoire doit respecter le titre des sections et l’ordre d’apparition des sections
présentés dans ce modèle de rédaction.

Il est essentiel de remettre un travail propre, bien ordonné, mais aussi bien écrit. Les fautes de français
agacent le lecteur, ne sont pas associées à un travail professionnel et seront sanctionnées si elles sont
présentes en un nombre jugé trop important.

Pour qu’un tableau soit bien présenté, veuillez vous assurer :

 d’identifier le tableau par un titre convenable et évocateur ;

 de numéroter le titre (ex : Tableau 1, Tableau 2, etc.) ;

 que le titre se trouve au-dessus du tableau ;

 d’identifier chaque colonne (ou rangée le cas échéant) par un titre ou un symbole ;

 d’utiliser les mêmes unités pour toutes les valeurs d’une colonne et les indiquer dans le titre de la
colonne ;

 d’utiliser un nombre adéquat de chiffres significatifs (en fonction de la précision des instruments de
mesure utilisés en laboratoire) ;

 de bien aligner chaque colonne de chiffres ;

 qu’il soit visible sur la même page.

Pour qu’une figure (graphiques, dessins, photos, etc.) soit bien présentée, veuillez vous assurer :

 d’identifier la figure par un titre convenable et évocateur ;

 de numéroter la figure (ex : Figure 1, Figure 2, etc.) ;

 que le titre se trouve en-dessous de la figure.

Les graphiques servent à mettre en évidence les relations qui existent entre une variable indépendante
(ce que vous contrôlez, en abscisse) et une variable dépendante (ce que vous mesurez ou calculez, en
ordonnée). Vous pouvez les générer avec Excel, Matlab ou tout autre logiciel de votre choix.

 Identifier clairement vos axes par un titre et son unité.

 Ne pas relier les points expérimentaux par une ligne continue, utilisez plutôt un nuage de points.

 Pour relier les points expérimentaux par une ligne continue, ajouter une courbe de tendance appropriée.
Afficher l’équation ainsi que le coefficient de corrélation directement sur le graphique.

Équipe B Hiver 2024 Page 11

 Machine à vapeur et chaudière de Marcet

 Si vous avez plusieurs séries de mesures sur un même graphique, utilisez des marqueurs différents
(cercles, carrés, triangles, etc.) et assurez-vous d’inclure une légende.

 Lorsque vous voulez représenter une fonction mathématique dans un graphique, utilisez une ligne
continue. Si vous avez plusieurs fonctions sur le même graphique, différenciez-les avec des tirets ou des
pointillés.

 Ne jamais utiliser la représentation par nuages de points et ligne continue.

Figure 1 a) Représentation par points avec courbes de tendance; b) Représentation par lignes continues

Équipe B Hiver 2024 Page 12
