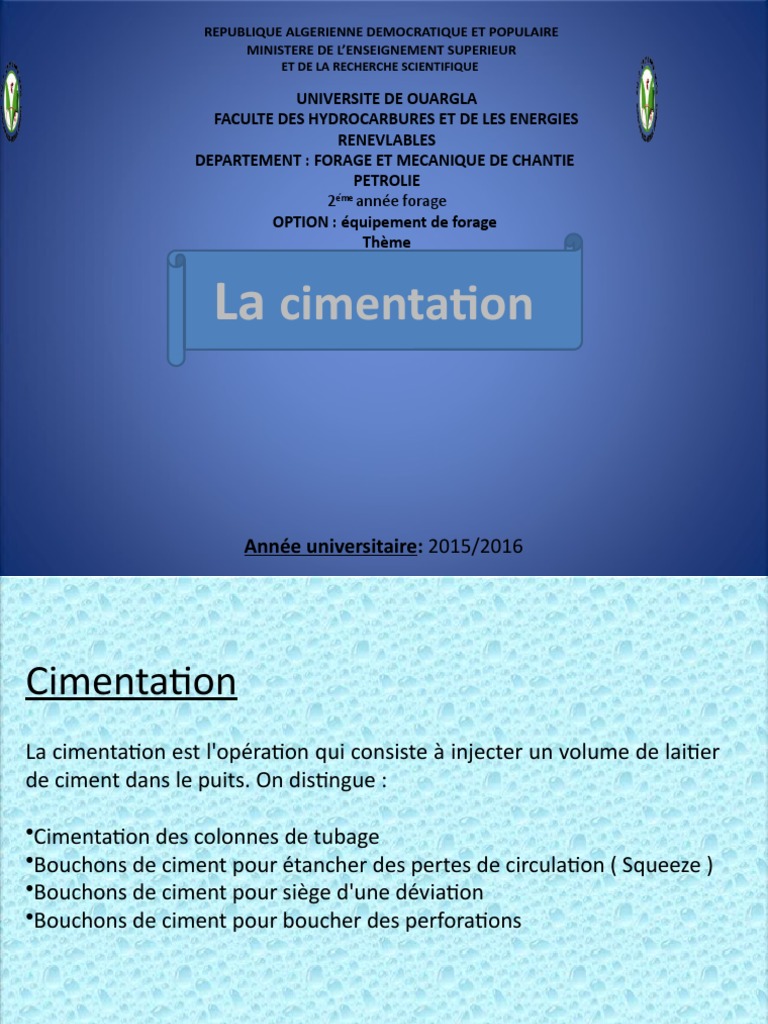

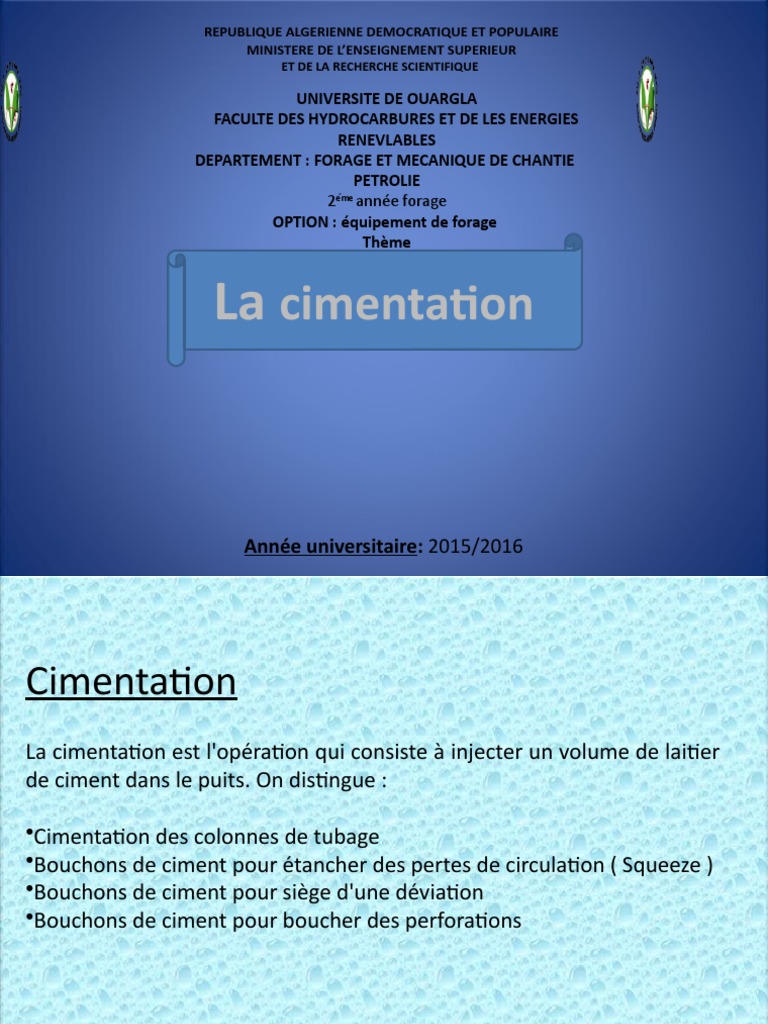

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR

ET DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE DE OUARGLA
FACULTE DES HYDROCARBURES ET DE LES ENERGIES
RENEVLABLES
DEPARTEMENT : FORAGE ET MECANIQUE DE CHANTIE
PETROLIE
2éme année forage
OPTION : équipement de forage
Thème


  La cimentation

Année universitaire: 2015/2016

Cimentation

La cimentation est l'opération qui consiste à injecter un volume de laitier
de ciment dans le puits. On distingue :

•Cimentation des colonnes de tubage
•Bouchons de ciment pour étancher des pertes de circulation ( Squeeze )
•Bouchons de ciment pour siège d'une déviation
•Bouchons de ciment pour boucher des perforations

Cimentation des colonnes de tubage
Préparation des outils de cimentation

Tête de cimentation : Elle est vissée sur le dernier tube de la colonne
( 1er tube au niveau du plancher ). Elle permet de loger les bouchons de
cimentation.

Bouchons de cimentation

Ils sont constitués d'une matière en caoutchouc et permettent de séparer
le laitier de la boue. On distingue :
Bouchon inférieur : Il est creux à l'intérieur et possède une membrane
sensible à sa partie supérieure.
Bouchon supérieur : Il a la même forme que le bouchon inférieur mais il
est totalement plein.
Ces bouchons de cimentation sont retenus dans l'anneau en fin
d'opération de cimentation.
Outil de cimentation étagée ou DV ( Differential Valve )

La DV est un outil qui permet d'assurer une cimentation étagée. Elle est
vissée, en général, au milieu de la colonne de tubage. Elle est constituée
de :

•Le corps proprement dit
•Des orifices latéraux
•Une chemise supérieure goupillée au corps
•Une chemise inférieure goupillée au corps
•Une bague d'arrêt

La DV est livrée avec 3 bouchons :
•Le bouchon de chasse du laitier de l'étage inférieur
•Le bouchon d'ouverture de la DV. Ce bouchon est également appelé
Bombe ou Torpille
•Le bouchon de fermeture de la DV. Il permet également la chasse du
laitier de l'étage supérieur
 Goupille de
cisaillement
Chemise
supérieure
Orifices
latéraux
Chemise
Goupille de inférieure
cisaillement
Corps

Bague d'arrêt

DV insérée dans la colonne

 Bouchon sur la chemise
Bombe sur la chemise Orifices libérés
supérieure
inférieure
Fermeture des orifices
 CALCUL CIMENTATION
Pour calculer une cimentation, on doit disposer des données suivantes :

•Diamètres du puits et du tubage
•Profondeur du puits et hauteur à cimenter
•Type de boue
•Température de fond
Volume de laitier de ciment

Diamètre du tubage

Diamètre du trou

Volume 1

Anneau de retenue

V3

Sabot

V2

Fond du puits
Exemple d'une colonne de surface
Voulme 1
C'est le volume de l'espace annulaire Trou-Tubage entre le sabot et la
surface

Volume 2
C'est le volume du puits entre le fond et le sabot. ( En général : 1 à 2 m )

Volume 3
C'est le volume intérieur du tubage entre le sabot et l'anneau.

Volume du laitier
V = V1 + V2 + V3
Volume d'eau de mixage et quantité de ciment
Ils dépendent de la densité du laitier.
Connaissant la densité du laitier, on peut déterminer :
•Le volume d'eau nécessaire
•La quantité de ciment
•Le volume de laitier obtenu

Volume du fluide de refoulement ou de chasse

Généralement, on utilise la boue de forage et les pompes du chantier
pour refouler le laitier de ciment.
Le volume de chasse est égal au volume intérieur du tubage entre
l'anneau et la surface.

Débit d'injection du laitier

Il dépend de l'unité de cimentation. Pratiquement, le débit d'injection est
de l'ordre de 1000 L/mn
Débit de refoulement ou de chasse

 Pour que le laitier puisse remplir correctement l'espace annulaire, il est

nécessaire d'avoir un débit qui fournisse un écoulement turbulent.
Cet écoulement est dans la plupart des cas difficilement réalisable.
 Tableau indicatif

Type de Diamètre Diamètre Débit en L/mn

ciment Trou Tubage
Régime Régime
laminaire turbulent

Ciment à 77/8 51/2 950 1350

prise lente 97/8 7" 1590 2070
121/4 95/8 1910 2380
Ciment 77/8 51/2 1430 1910
Portland 97/8 7" 2220 2810
Standard 121/4 95/8 2620 3420
Ciment à 77/8 51/2 1590 1910
prise 97/8 7" 1880 3020
rapide 121/4 95/8 2860 3500
Soit :

H : Profondeur du sabot
h : Distance entre le sabot et l'anneau
dL : Densité du laitier
dB : Densité de boue
Pr : Pression de refoulement en fin de chasse

Hd L ( H  h)d B  hd L Hd L Hd B hd B hd L
Pr      
10 10 10 10 10 10

( H  h)(d L  d B )
Pr 
10
