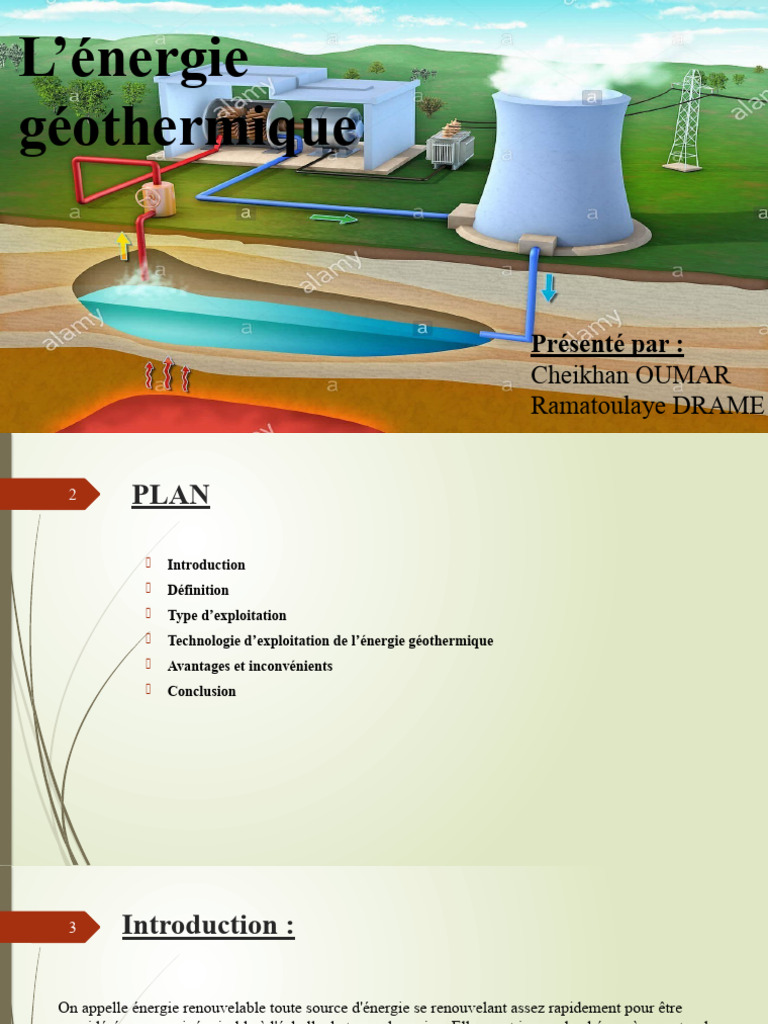

L’énergie

géothermique

Présenté par :
Cheikhan OUMAR
Ramatoulaye DRAME
2 PLAN

 Introduction
 Définition
 Type d’exploitation
 Technologie d’exploitation de l’énergie géothermique
 Avantages et inconvénients
 Conclusion
 3 Introduction :

On appelle énergie renouvelable toute source d'énergie se renouvelant assez rapidement pour être
considérée comme inépuisable à l'échelle de temps humaine. Elles sont issues de phénomènes naturels
réguliers ou constants provoqués par les astres, principalement le Soleil (rayonnement), mais aussi la Lune
(marée) et la Terre (énergie géothermique).
Dans le cadre de notre exposé, nous nous intéresserons aux énergies issues de la terre autrement dit
l’énergie géothermique.
4 Définition :
L’énergie géothermique est définie comme l’énergie thermique au sein de la terre utilisée pour la
production de chaleur et d ’électricité.
En effet au noyau de la terre est produite une chaleur variant entre 4000° et 5000° C qui remonte
lentement jusqu’à la surface tout en diminuant de température. Cette chaleur réchauffe les eaux
d’infiltration et les expulse sous forme de vapeur d’eau ou de sources chaudes d ’ou l’origine des
sources thermales.
Et jusqu’au siècle dernier, l'énergie géothermique était le plus souvent connue comme une source de
chaleur pour les cures thermales et les bains. L'exploitation de la vapeur géothermique pour la
production d'électricité a commencé au 20e siècle. La première installation expérimentale ayant été
construite à Larderello, en Toscane (Italie) en 1904, Une centrale géothermique de 250 kW y a été mise
en service en 1913 (Kutscher 2000).
5 Définition :
On parle de gradient géothermique pour décrire la variation de température en fonction de
la profondeur. Dans la croute terrestre, ce gradient varie généralement de 20 à 40 °C/km
selon les endroits, mais il peut localement dépasser les 100°C/km et même atteindre plus de
300°C/km dans certaines zones
Du fait de ces différences de températures, On distingue deux sortes d'énergie géothermique
fort différentes dans leur manifestation et leurs utilisations:
 La géothermie basse enthalpie: c’est due au gradient géothermique moyen ou
légèrement supérieur à la moyenne ; elle permet d'obtenir des températures comprises
entre 30 et 100 degrés Celsius. De par les températures rencontrées, elle s'applique au
chauffage des locaux, des serres, à la pisciculture et à quelques usages industriels ou
agricoles.
 La géothermie haute enthalpie: qui est liée à la présence de roches chaudes peu
profondes ; elle permet d'atteindre des températures supérieures à 180 degrés Celsius. Ces
hautes températures conviennent à la production d'électricité
Definition
6
 7 Type d’exploitation :
On distingue classiquement trois types d’exploitation de l’énergie géothermique : l’exploitation par
pompe à chaleur, l’exploitation directe de la chaleur contenue dans les aquifères, et enfin, lorsque la
température le permet, la production d’électricité après conversion de la chaleur d’origine
géothermique.
 une pompe à chaleur permet de transférer une certaine quantité de chaleur d’un premier milieu,
qualifié d’émetteur, vers un autre milieu, qualifié de récepteur. Le système permet ainsi d’abaisser
la température du milieu émetteur et d’augmenter la température du milieu. Ainsi ,on produit de la
chaleur ou du froid, pour chauffer – ou climatiser – des habitations. Selon les besoins, ces pompes
à chaleur peuvent être couplées à d’autres types de matériels utilisant des sources d’énergie
différentes. La technologie des pompes à chaleur, outre les besoins en chauffage et climatisation,
permet également de satisfaire des besoins en eau chaude sanitaire.
 8 Type d’exploitation
 On appelle aquifère un niveau géologique très perméable, dont la porosité est
élevée, et dont les pores sont remplis d’eau. L’exploitation directe de la chaleur
concerne des aquifères dont la température peut être comprise entre 50°C et 120°C.
L’eau de l’aquifère est extraite grâce à un forage producteur. A la surface du sol, elle
passe dans un échangeur thermique dans lequel elle réchauffe le fluide caloporteur
utilisé pour le chauffage. Une fois refroidie, elle est réinjectée dans l’aquifère, à une
certaine distance du point d’extraction (de l’ordre du km) pour ne pas y perturber la
température. Un tel système est appelé doublet géothermique.

Forage Producteur
 9 Technologie d’exploitation et dimensionnement
 Il existe cinq types de centrales: binaire, flash simple, flash double, contrepression et vapeur sèche.
 La production d'électricité à échelle commerciale provient de turbines à vapeur traditionnelles et de centrales
binaires, selon les caractéristiques de la ressource géothermique.

Production d'énergie géothermique par différentes technologies, 2010 (en % du total de 67 TWh).
10 Technologie d’exploitation et dimensionnement
 Centrale géothermique à condensation:
 11 Technologie d’exploitation et dimensionnement :
 Il excite différentes tailles de centrale electrique allant
en général de 25 à 60 MW. La version du <<
condenseur >> (également appelé cycle de vapeur
classique) est la technologie communément utilisée
pour produire de l’électricité à partir de fluide ou de
vapeur à température supérieure à 200 °C.
 La type le plus fréquemment est celle de la centrale à
vapeur utilisant la technologie flash simple, parce
qu'elle est en général la solution la plus rentable du
point de vue économique pour les ressources liquides
à haute enthalpie. L'eau chaude ou la vapeur de
liquide provenant de la tête de puits est envoyée dans
un séparateur où la vapeur est séparée du liquide.
 La vapeur est détendue dans une turbine puis
généralement réinjectée avec la saumure dans le
réservoir. On peut toutefois utiliser la saumure dans
un « finisseur » ou pour une autre utilisation, comme
le chauffage, le refroidissement ou l'usage multiple.
 Un cycle à vapeur flash double diffère du cycle flash
simple en ce que la saumure passe par une série de
séparateurs successifs, qui diminuent chacun la
pression. La vapeur est envoyée dans une turbine à
entrée double dans laquelle la vapeur à différentes
pressions passe par différentes parties de la turbine.
Cela améliore l'efficacité générale du cycle et permet
de mieux utiliser les ressources géothermiques, mais
le coût d'investissement est plus élevé. La décision
d'installer une centrale double flash complexe avec
son coût supplémentaire ne peut se faire que sur la
base d'une évaluation économique complexe du coût
de développement et de maintien de
l'approvisionnement en fluide géothermique.
12 Technologie d’exploitation et dimensionnement :
 Centrale Binaire
13 Technologie d’exploitation et dimensionnement :
 La production d'électricité à partir de fluides géothermiques à température basse ou moyenne et à
partir des déchets liquides chauds provenant des séparateurs dans les gisements géothermiques
principalement liquides a fait des progrès considérables grâce à l'amélioration de la technologie
binaire pour fluides. Les centrales binaires utilisent un fluide de charge secondaire, en général un
fluide organique (typiquement le n-pentane) à bas point d'ébullition et à pression de vapeur
élevée à faible température par rapport à la vapeur d'eau. Le fluide secondaire passe par un cycle
Rankine conventionnel : le fluide géothermique transfère de la chaleur au fluide secondaire dans
des échangeurs de chaleur où le fluide secondaire est chauffé jusqu’à ce qu’il se vaporise.
 La technologie des centrales binaires est fiable et rentable pour convertir en électricité l’énergie
disponible dans les gisements géothermiques principalement liquides avec des températures
maximales de 200 °C. Elles peuvent être fabriquées en très petites tailles (0,1 à 5 MW), même
sous la forme de modules en conteneur. Les petites centrales mobiles peuvent non seulement
réduire le risque inhérent au forage de nouveaux puits, mais également aider à satisfaire les
besoins en énergie en zone reculée
14 4) Example de conception :
Application d’une centrale géothermique en Afrique (cas du Cameron)
 Les étapes de conception :
A. Choix du site (calculer la température finale par rapport au gradient géothermique) :
Les températures possible par la géothermie au CAMEROUN ces températures sont
déterminées par le gradient de géothermique du Cameroun et la profondeur du forage.
Nous sommes rapproché du département forage de la société Addax Petroleum Cameroun et
avons obtenu les informations suivantes : le gradient thermique au Cameroun est de 1,8°F/100
ft, la profondeur moyenne d’un forage droit est de 1000 m .Pour trouver la valeur de la
température géothermique, on ajoute au gradient thermique la valeur de la source thermale
trouvée et la valeur de la profondeur du forage. (La source thermale étant un gisement d’eau
chaude ou une source de chaleur en surface qui suppose l’existence d’un réservoir
géothermique).
15
La figure suivant est une illustration de la structure du sol avec le gradient
thermique du Cameroun et une profondeur de forage de 1000 m.

Figure : Structure du sol (Source Département forage Addax Petroleum Cameroun)

 A.1)Pour calculer la température finale par rapport au gradient géothermique, la profondeur du
16 forage et la source thermale trouvée, on a la formule suivante :

 T°F
Avec:
V = Température de la source thermale trouvée (74°C = 165°F)
 Dm = Profondeur Moyenne du forage (1000 m)

 1,8°F/100 ft = Le gradient thermique au Cameroun

 1ft = 0,3048 m Pour convertir les °F en °C on a la formule ci-dessous

 T°C = (T°F – 32) ×

 Application Numérique

 T°F

 T°C = (T°F – 32) ×= 18 °C

 17

Avec une source thermale de 74°C et un forage de profondeur moyenne de 1000 m on a 18°C tous les 30 m de
profondeur on atteint donc des températures de 600°C dans cette localité du Cameroun (Woulndé).

B) Les cycle thermodynmique utiliser :

Les cycles des turbines a vapeur utilisent un fluide compressible, qui change d'état au cours du cycle. Le
changement d'état de la vapeur génère des variations importantes de l'enthalpie qui permet de transformer de
grandes quantités de chaleur en travail. Dans une turbine la vapeur est détendue de façon continue dans un
système de roues a aubes. Cette propriété permet de fonctionner avec des débits importants et de pousser la
détente sans l'effet de troncature, comme dans les machines alternatives.

C'est un cycle de Carnot (rectangle dans le diagramme (T-S)), appliqué aux vapeurs condensables :
 18

Figure : Cycle de rankine en vapeur humide.

Les éléments constitutifs d'une machine à vapeur sont :
- une chaudière - un condenseur
- une turbine - une pompe de circulation
Remarque :
Pratiquement, ce cycle est difficilement réalisable car :
- il est difficile de comprimer de façon isentropique un
mélange à deux
phases (1 → 2liq)
- il est difficile de contrôler la condensation (3 → 1) pour
parvenir précisément au point 1 (titre de vapeur 0 < x1 < 1)
- les ailettes de la turbine risquent d'être rapidement
érodées par les gouttelettes liquides qui apparaissent lors
de la détente.
 19

Cycle de Rankine : bilan énergétique : Le rendement est égal a :

- chaudiere qchaud = h2vap - h2

- condenseur qcond = h1liq - h3
- pompe Wpomp = h2 - h1liq
- turbine Wtur = h3 - h2vap
D'après le premier principe :
qchaud + qcond + Wpomp + Wtur = 0
20 C) Calculs des puissances et rendements (application numerique )
 21

On les données suivantes :

T° = 530°C Température de sortie de vapeur (entrée turbine)
Q : Puissance Reçue par l’eau pour s’évaporer
W : Puissance mécanique sur l’arbre de la turbine
Cе : Chaleur massique de l’eau
Cv : Chaleur massique de la vapeur
qе : Débit d’eau
ηT :Rendement de la turbine 40%
ηeff :Rendement Effectif 80%
Р℮ : Puissance Electrique 5 MW
On a la puissance électrique voulue qui est Р℮ = 5.10³ KW et la
température de la vapeur
d’eau à l’entrée de la turbine.Avec la formule a cote
22 Avantages et inconvénients
 La géothermie possède de nombreux avantages. Tout d’abord cette énergie est particulièrement respectueuse vis-à-
vis de la planète : l’ensemble de l’installation ne dégage que 55g de CO2 par kilowattheure ce qui est très peu par
rapport a d’autres énergie (une centrale thermique utilisant des énergies fossiles en dégage rarement moins de
1kg/kWh). Elle ne dégage ni odeur, ni fumée, ni déchets ce qui permet de ne pas avoir de conduit d’évacuation.
Ensuite l’aspect financier de la géothermie est particulièrement favorable : l’achat est légèrement plus coûteux par
rapport a d’autres installations mais cet investissement est vite rentabilisé : 75% de l’énergie utilisée provient de la
Terre et est donc gratuite. Chaque type d’exploitation est adapté à un type de bâtiment : la géothermie très basse
énergie est adaptée à un habitat individuel, alors que la basse énergie convient pour tout un immeuble. Tous les
continents sont favorables à une exploitation même intensive pour les consommations importantes.
 Malgré de nombreux avantages cette énergie renouvelable présente quelques inconvénients. L’installation a tout
de même besoin d’électricité pour alimenter le mécanisme (comme toute installation). Elle rejette aussi parfois de
faible quantité de vapeur de souffre dans le cas d’une production d’électricité et certains fluides sont nocifs pour la
couche d’ozone (par exemple, le HCFC : hydro-chloro-fluoro-carbone). Enfin quelques problèmes lors de
l’exploitation peuvent être rencontrés, comme le gel précoce des fluides lorsque le sol est gelé, ou le bruit produit
par une installation, qui peut être très important. Des incidents arrivent occasionnellement, comme des
affaissements de terrains ou une diminution des calories dans le sol
23
24
25

Conclusion :
La géothermie peut être considérée comme une énergie du futur par son potentiel élevé et des avantages
écologiques et économiques. Cependant elle dispose d’un budget de recherche très faible et la production
de haute énergie s’effectue dans des zones à risques (zones de frontière de plaques, volcanisme). La
production d’électricité grâce à la géothermie (haute et moyenne énergie) n’est donc intéressante que sur
ces territoires.
