Structures spéciales

NOM et Prénom :

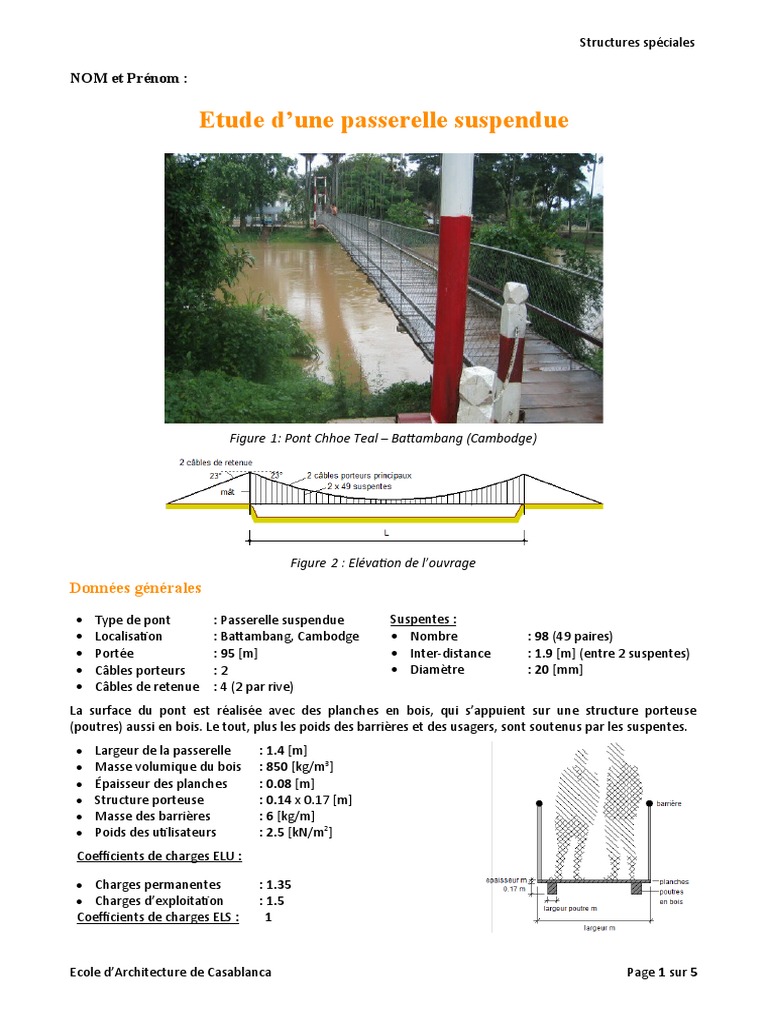

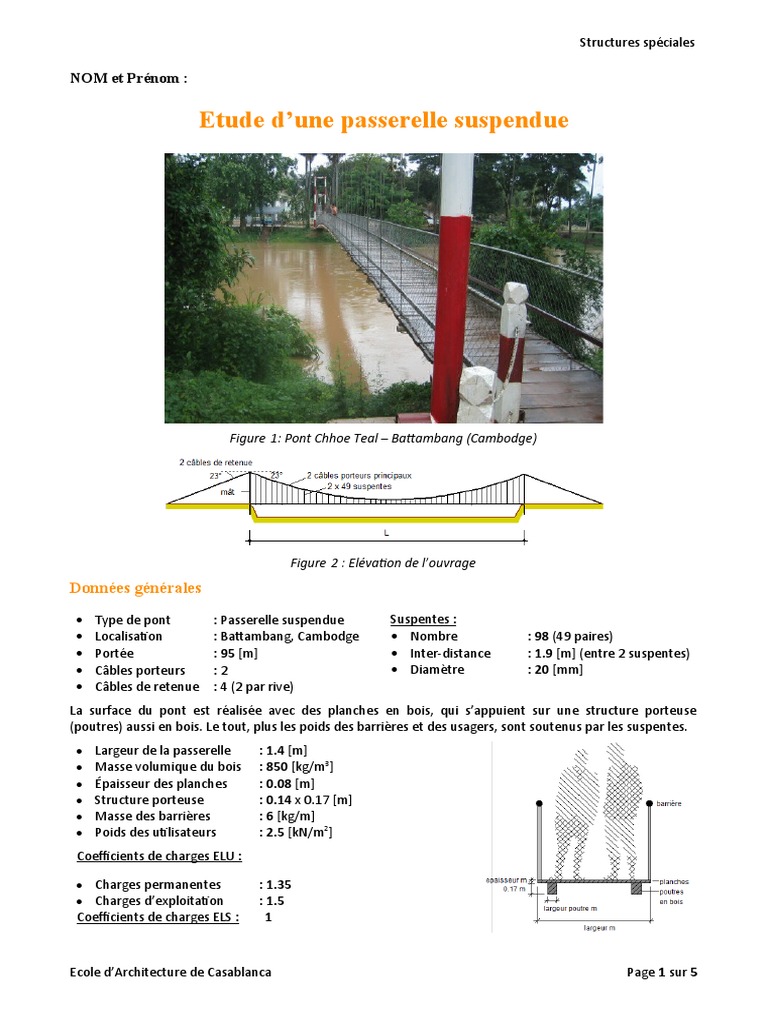

Etude d’une passerelle suspendue

Figure  1: Pont Chhoe Teal – Battambang (Cambodge)

Figure  2 : Elévation de l’ouvrage

Données générales
 Type de pont  : Passerelle suspendue Suspentes :
 Localisation  : Battambang, Cambodge  Nombre  : 98 (49 paires)
 Portée  : 95 [m]  Inter-distance : 1.9 [m] (entre 2 suspentes)
 Câbles porteurs  :2  Diamètre  : 20 [mm]
 Câbles de retenue  : 4 (2 par rive)
La surface du pont est réalisée avec des planches en bois, qui s’appuient sur une structure porteuse
(poutres) aussi en bois. Le tout, plus les poids des barrières et des usagers, sont soutenus par les suspentes.
 Largeur de la passerelle  : 1.4 [m]
 Masse volumique du bois : 850 [kg/m3]
 Épaisseur des planches : 0.08 [m]
 Structure porteuse : 0.14 x 0.17 [m]
 Masse des barrières : 6 [kg/m]
 Poids des utilisateurs  : 2.5 [kN/m2]
Coefficients de charges ELU :

 Charges permanentes  : 1.35

 Charges d’exploitation : 1.5
Coefficients de charges ELS : 1

Ecole d’Architecture de Casablanca Page 1 sur 5

 Structures spéciales

1) Calcul des charges de dimensionnement

Autour de chaque suspente, il existe une surface d’influence dans laquelle les charges appliquées créent des
efforts dans la suspente. La somme de toutes les surfaces d’influence est égale à la surface du pont, et la
somme des efforts dans les suspentes est égale à la somme des charges appliquées sur la structure.
Pour mieux comprendre les questions qui suivent, dessinez en plan une partie du pont avec les suspentes.

Question 1: Quelle est la surface d’influence de chaque suspente [m 2] ?

S =Distance inter-suspente*Largeur de la passerelle/2 = 1.9*1.4/2 1.33m²

Question 2: Quelle est la valeur de la charge utile (personnes sur le pont) reprise par chaque suspente [N] ?
Q = Largeur de la passerelle * Poids des utilisateurs = 1.4*2500 3500N

Question 3: Quelle est la charge introduite dans chaque suspente par les planches en bois [N] ?
Gp = Largeur de la passerelle * masse volumique du bois * épaisseur des 952N
planches=1.4*850*0.08*10(du kg au N)

Question 4: Quelle est la charge introduite dans chaque suspente par les barrières latérales [N] ?
Gb = Distance inter-suspente*masse linéaire des barriére=1.9*6*10 96N

Question 5: Quelle est la charge introduite dans chaque suspente par la sous-structure portante [N] ?
Gs = Distance inter-suspente * masse volumique du bois*section de la 384.37N
poutre=1.9*850*0.14*0.17*10

Question 6: Quelle est la valeur de la charge de dimensionnement pour l’état limite ultime (ELU) agissant
sur chaque suspente [N] ?
QELU = 1.35*G+1.5*Q=1.35*(952+96+384.37)+1.5*3500 7183.7N

2) Efforts et sous-systèmes
Pour les différents éléments constituant cette passerelle indiquer (cocher) le type d’effort présent :

Question 7: Câbles porteurs ☐ Compression

☐ Aucun effort
☒ Traction

Question 8: Câbles de retenue ☐ Compression
☐ Aucun effort
☒ Traction

Question 9: Suspentes  ☐ Compression

☐ Aucun effort
☒ Traction

Question 10: Mâts ☒ Compression

☐ Aucun effort
☐ Traction

Ecole d’Architecture de Casablanca Page 2 sur 5

 Structures spéciales

 Question 11: Quel sous-système faut-il utiliser pour déterminer les efforts dans une paire de suspentes ?
☐ ☐ ☐

☒ ☐ ☐

Question 12: Quel sous-système faut-il isoler pour déterminer les efforts dans le câble porteur principal,
connaissant les efforts dans les suspentes ?
☐ ☐ ☐

☐ ☐ ☒

Question 13: Quel sous-système faut-il isoler pour déterminer les efforts dans le câble porteur connaissant
ceux dans le câble de retenue ainsi que leur géométrie ?
☐ ☐ ☒

☐ ☐ ☐


Question 14: Quelle est la contrainte dans chaque suspente à l’ELU, [N/mm2] ?
σELU = QELU/Section des suspente = 7183.7/(20*0.5*pi) 228.66

Question 15: Si la résistance de dimensionnement des suspentes est de 250 [N/mm2], quelle est la charge
maximale que chaque suspente peut supporter [kN] ?
Nmax =

Question 16: De combien s’allongerait en [mm], une suspente de 7 [m] de longueur, sachant que l’acier des
suspentes a un module d’élasticité E = 195000 [N/mm2] ? Utilisez la charge utile que vous avez calculée à la
question 2 et la loi de Hooke (Relation entre contrainte et déformation)
Δl = ………..………..……………………………………………………………………………………………..………………....

Ecole d’Architecture de Casablanca Page 3 sur 5

 Structures spéciales

3) Détermination des efforts et dimensionnement

En prenant la charge de dimensionnement QELU calculée pour chaque suspente (Question 6), Déterminer :

Question 17: La résultante des forces agissant sur un câble porteur principal [kN].

F = ………..………..………………………………………………………………………………………………………………....

Question 18: L’effort maximal dans un des câbles porteurs principaux [kN].

Tmax = ………..………..………………………………………………………………………………………………………........
Dessiner le schéma et le coller sous forme d’image dans l’espace ci-dessous (Méthode graphique).

Question 19: Quelle est la charge par unité de longueur du pont qui agit sur un des câbles porteurs
principaux [kN/m] ?
q = ………..………..………………………………………………………………………………………………………………....

Question 20: Déterminer la flèche à mi-portée du câble porteur [m] en admettant qu’il a une forme
parabolique.
f = ………..………..…………………………………………………………………………………………….…………………...

Question 21: Déterminer l’effort minimum dans un des câbles porteurs principaux [kN], en admettant un
câble de forme parabolique.
Tmin = ……..………..……………………………………………………………………………………………..………………...

Question 22: Déterminer quel est l’effort dans un des câbles de retenue [kN]. Aidez-vous des indications de
la figure 2 et de la construction graphique de la question 18.
R = ………..………..………………………………………………….……………………………………………………………...

Question 23: Quel est l’effort dans un des montants du mât [kN] ? Aidez-vous des indications de la figure  2
et d’une construction graphique à coller ci-après.
P = ………..………..………………………………………………………………………………….……………………………...

Ecole d’Architecture de Casablanca Page 4 sur 5

 Structures spéciales

Propriétés du câble de retenue :

 Longueur  : L = 26 [m]
 Module d’élasticité de l’acier des câbles : E = 200000 [N/mm2]
 Contrainte de dimensionnement de l’acier : fsd = 1050 [N/mm2]

Question 24: Quelle doit être la section minimale du câble de retenue pour résister à l’effort de
dimensionnement à l’ELU ? [mm2]
 S = ………..………..……………………………………………………………………………………….………………………...

4) Stabilité de la structure

Question 25: Quel élément permet la rigidification de la structure ☐ La structure porteuse en bois

☐ Les câbles porteurs
☐ Les câbles de retenue
☐ Les suspentes

Question 26: Pour augmenter la portée de la passerelle, sans ☐ Diminuer le poids du tablier

changer de type de câble, quelles sont les solutions possibles ? ☐ Diminuer la flèche des câbles porteurs
☐ Prolonger les câbles de retenue
☐ Augmenter la hauteur des mâts

Question 27: Il est constaté que la passerelle est légèrement instable, quand plus de 20 personnes passent
dessus au même temps. Proposer une solution à ce problème. Dessiner un schéma de principe ci-dessous.

Ecole d’Architecture de Casablanca Page 5 sur 5
