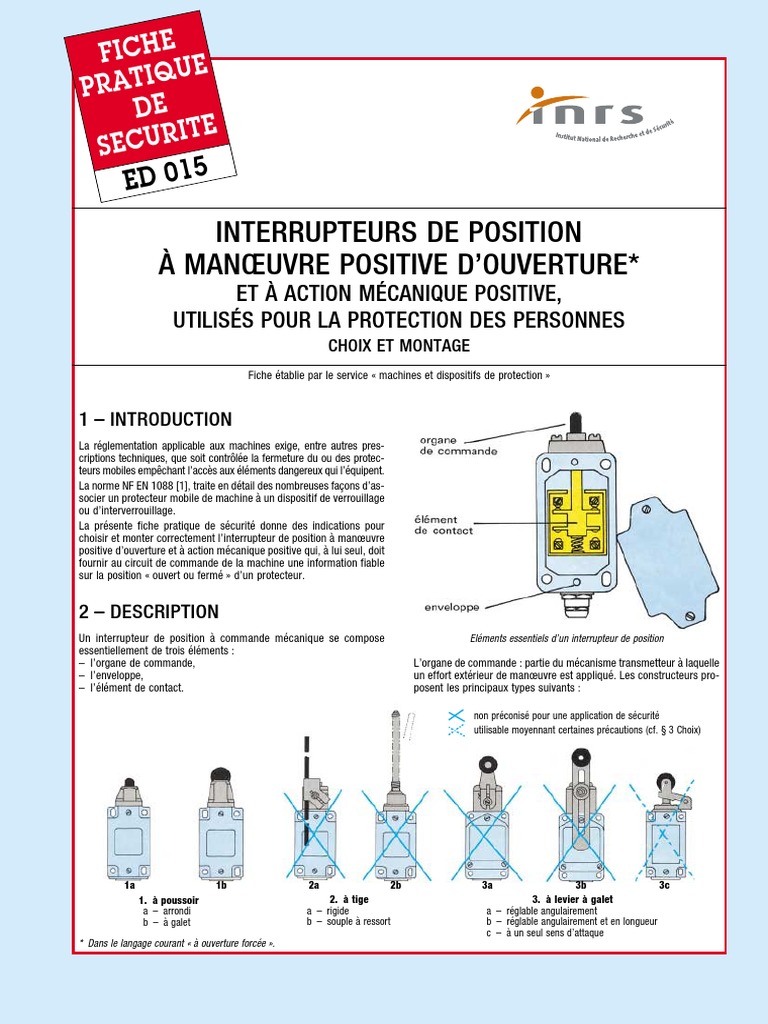

ED 015
INTERRUPTEURS DE POSITION
À MANŒUVRE POSITIVE D’OUVERTURE*
ET À ACTION MÉCANIQUE POSITIVE,
UTILISÉS POUR LA PROTECTION DES PERSONNES
CHOIX ET MONTAGE
Fiche établie par le service « machines et dispositifs de protection »

1 – INTRODUCTION
La réglementation applicable aux machines exige, entre autres pres-
criptions techniques, que soit contrôlée la fermeture du ou des protec-
teurs mobiles empêchant l’accès aux éléments dangereux qui l’équipent.
La norme NF EN 1088 [1], traite en détail des nombreuses façons d’as-
socier un protecteur mobile de machine à un dispositif de verrouillage
ou d’interverrouillage.
La présente fiche pratique de sécurité donne des indications pour
choisir et monter correctement l’interrupteur de position à manœuvre
positive d’ouverture et à action mécanique positive qui, à lui seul, doit
fournir au circuit de commande de la machine une information fiable
sur la position « ouvert ou fermé » d’un protecteur.

2 – DESCRIPTION
Un interrupteur de position à commande mécanique se compose Eléments essentiels d’un interrupteur de position
essentiellement de trois éléments :
– l’organe de commande, L’organe de commande : partie du mécanisme transmetteur à laquelle
– l’enveloppe, un effort extérieur de manœuvre est appliqué. Les constructeurs pro-
– l’élément de contact. posent les principaux types suivants :

non préconisé pour une application de sécurité

utilisable moyennant certaines précautions (cf. § 3 Choix)

1a 1b 2a 2b 3a 3b 3c
1. à poussoir 2. à tige 3. à levier à galet
a – arrondi a – rigide a – réglable angulairement
b – à galet b – souple à ressort b – réglable angulairement et en longueur
c – à un seul sens d’attaque
* Dans le langage courant « à ouverture forcée ».
L’enveloppe : boîtier en matière synthétique ou en alliage léger, qui
supporte les deux autres éléments et permet la fixation du composant.
L’élément de contact : il existe trois technologies. Les schémas sui- Eléments de contact
vants en indiquent le principe. à action brusque indépendante
puis dépendante par surcourse
(au repos)

Eléments de contact
à action dépendante (au repos) Eléments de contact à action brusque indépendante puis dépendante
par surcourse de l’organe de commande. « La course résiduelle (ou
A surcourse) est le déplacement de l’organe de commande après que
tous les contacts ont atteint leur position d’ouverture » (NF EN 60947-
5-1, [2]).

« La vitesse du mouvement des contacts dépend de la vitesse du

mouvement de l’organe de commande » (NF EN 60947-5-1, [2]). On
parle également de contacts à ouverture lente. Le plus souvent la Phase 1 : action
partie mobile des contacts est rendue solidaire de l’organe de com- brusque indépendante
mande.

Eléments de contact
à action brusque indépendante
(au repos)
Phase 2 :
B action dépendante
par course résiduelle
(ou surcourse)

« La vitesse de déplacement des contacts est pratiquement indépen-

dante de la vitesse du mécanisme transmetteur » (NF EN 60947-5-1, Seuls les éléments de contacts comportant une action dépen-
[2]). On l’appelle souvent contact à ouverture brusque ou encore à rup- dante par surcourse ou non, portant le symbole ➝ sont à consi-
ture brusque. C’est le plus fréquemment la détente d’un ressort qui dérer comme des éléments à manœuvre positive d’ouverture
coupe ou établit la liaison électrique. d’après la norme EN 60947-5-1, [2].

Le tableau suivant indique successivement la conséquence, sur l’état du circuit de commande, de quatre défauts pouvant affecter le bon fonc-
tionnement de l’interrupteur de position faisant partie de ce circuit.

MANŒUVRE DE L’ORGANE DE COMMANDE DE L’INTERRUPTEUR DE POSITION

DÉFAUT à action brusque indépendante
à action dépendante (A) à action brusque indépendante (B)
puis dépendante par surcourse (C)
Contacts collés
Bris du contact
ouvre le circuit ne garantit pas l’ouverture du circuit ouvre le circuit
Bris du ressort de rappel
Poussoir encrassé

Les interrupteurs de position du type C à double action : brusque indépendante puis dépendante par surcourse, cumulent les avantages offerts
par les deux autres catégories d’interrupteur, c’est-à-dire l’assurance d’une meilleure rupture d’arc électrique (B) et une manœuvre positive d’ou-
verture (A). Toutefois, ils doivent être impérativement bien réglés pour que la surcourse remplisse pleinement sa fonction.
3 – CHOIX
Pour assurer la protection des personnes avec un seul interrupteur de
position à manœuvre positive d’ouverture, il convient donc de choisir
un appareil :
– ayant des caractéristiques électriques compatibles avec celles du
ou des autres composants qu’il commande,
– avec un élément de contact à action dépendante pour les faibles
charges, ou à action brusque indépendante puis dépendante par sur-
course dans le cas contraire,
– équipé d’un organe de commande le plus simple possible, afin
d’éliminer au maximum les risques de panne et de déréglage (les types
1a et 1b conviennent bien ; les types 2a, 2b, 3a et 3b doivent être
exclus, le type 3c doit être utilisé avec précaution, compte tenu du
sens d’attaque),
– doté d’une enveloppe permettant une fixation indéréglable, du type
à double isolement (symbole 8),
ou avec borne de mise à la terre (à raccorder obligatoirement),
– ayant un degré de protection minimale IP54 (norme EN 60-204-1,
§ 13.3 [3]),
– commandé en très basse tension (24 ou 48 V) chaque fois que pos-
sible.
Carter fermé Carter ouvert

4 – MONTAGE
L’interrupteur de position répondant aux critères précédents doit être
commandé par un élément indéformable solidaire du protecteur
mobile en rotation ou en translation. L’organe d’attaque, une came,
une rampe rectiligne ou curviligne, doit actionner directement l’organe
de commande.
Ce mode de commande par action mécanique positive (NF EN 1088,
[1]) offre notamment l’avantage de supprimer toute possibilité :
– d’actionner l’interrupteur intempestivement,
– d’annuler la fonction de contrôle.
La came ou la rampe, après réglage, doit être immobilisée durable-
ment pour éviter tout déplacement accidentel. Elle doit donc être sou-
dée, rivée ou goupillée par exemple.

Carter fermé Carter ouvert

5 – MISE EN PLACE
Exemple de mode de commande par action mécanique positive
Pour assurer le montage correct d’un interrupteur de position utilisé
pour la protection des personnes,

IL FAUT :
– tenir compte des prescriptions techniques fixées par le fabricant,
notamment existence d’une surcourse,
– choisir une zone d’implantation de l’appareil où ce dernier sera le
moins exposé aux chocs, projections de poussières, liquide de coupe...
Le capoter si nécessaire.

SUR LE PLAN MÉCANIQUE :

– fixer l’interrupteur sur le bâti préférentiellement,
– immobiliser l’appareil de telle manière qu’il ne puisse ni glisser, ni
pivoter :
• en choisissant des enveloppes dotées de trous cylindriques,
• en freinant les vis ou boulons de fixation,
• en mettant en place une butée après réglage, dès l’instant où
les trous prévus dans l’enveloppe sont oblongs, comme illustré ci-
contre. Butée rivée après réglage en position de l’interrupteur
 SUR LE PLAN ÉLECTRIQUE :
– choisir un câble ayant des conducteurs de section adaptée aux
caractéristiques du circuit de commande, une isolation, une protec-
tion et une mise hors de portée de l’âme sous tension compatibles
avec le milieu d’utilisation,
– fixer le câble d’alimentation, le passer sous gaine dès qu’il n’est
plus protégé par des éléments fixes de la machine,
– choisir un presse-étoupe adapté au diamètre du câble, le serrer cor-
rectement pour conserver le degré de protection nominal,
– effectuer le raccordement par le bas chaque fois que possible,
– cintrer modérément le câble (rayon de courbure supérieur à 5 fois
son diamètre),
– obstruer les entrées de câble non utilisées.
Contrôle de position d’une table de dégauchisseuse
sur une machine combinée à travailler le bois
IL NE FAUT PAS :
– utiliser un interrupteur de position comme butée mécanique,
– passer plusieurs câbles par un seul presse-étoupe,
– peindre les symboles, la plaque signalétique, ainsi que l’organe de
commande de l’appareil,
– remplacer un élément de contact à manœuvre positive d’ouverture Contrôle de la fermeture
par un autre qui ne le soit pas. d’une porte mobile
en rotation
avec une rampe curviligne

6 – EXEMPLES DE MONTAGE

Contrôle de la fermeture d’une porte articulée Contrôle de la fermeture d’une porte mobile
en rotation avec une came en translation avec une rampe rectiligne

BIBLIOGRAPHIE
[1] NF EN 1088, juin 1996. Indice de classement E09-051. Dispositifs de verrouillage associés à des protecteurs. Principes de conception et de choix. Paris-la-
Défense, AFNOR, 1996, 36 p.
[2] NF EN 60947-5-1, février 1993. Indice de classement C63-146. Appareillage à basse tension. Cinquième partie : appareils et éléments de commutation pour
circuits de commande. Section un : appareil électromécaniques pour circuits de commande. Paris-la-Défense, AFNOR, 1993, 65 p.
[3] NF EN 60204-1, février 1993. Indice de classement C79-130. Equipements électrique des machines. Première partie : règles générales. Paris-la-Défense, UTE,
1993, 105 p.
