2.

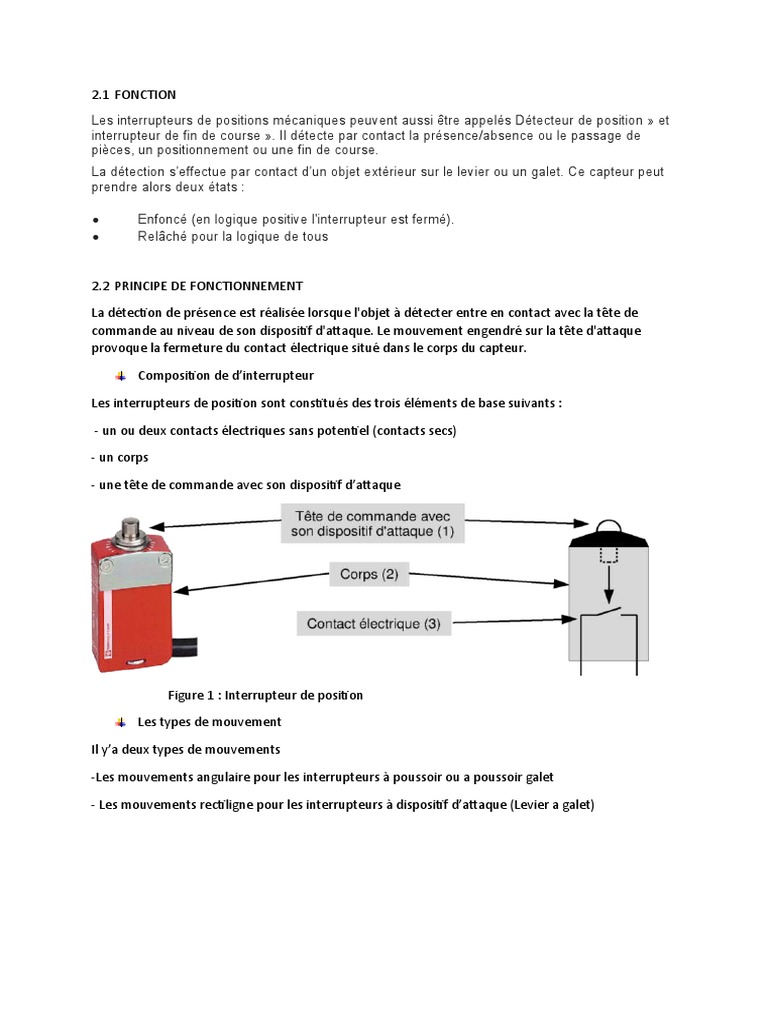

1 FONCTION
Les interrupteurs de positions mécaniques peuvent aussi être appelés Détecteur de position » et
interrupteur de fin de course ». Il détecte par contact la présence/absence ou le passage de
pièces, un positionnement ou une fin de course.
La détection s’effectue par contact d’un objet extérieur sur le levier ou un galet. Ce capteur peut
prendre alors deux états :

 Enfoncé (en logique positive l'interrupteur est fermé).

 Relâché pour la logique de tous

2.2 PRINCIPE DE FONCTIONNEMENT

La détection de présence est réalisée lorsque l'objet à détecter entre en contact avec la tête de
commande au niveau de son dispositif d'attaque. Le mouvement engendré sur la tête d'attaque
provoque la fermeture du contact électrique situé dans le corps du capteur.

Composition de d’interrupteur

Les interrupteurs de position sont constitués des trois éléments de base suivants :

- un ou deux contacts électriques sans potentiel (contacts secs)

- un corps

- une tête de commande avec son dispositif d’attaque

Figure 1 : Interrupteur de position

Les types de mouvement

Il y’a deux types de mouvements

-Les mouvements angulaire pour les interrupteurs à poussoir ou a poussoir galet

- Les mouvements rectiligne pour les interrupteurs à dispositif d’attaque (Levier a galet)
 Figure2 : Mouvement des interrupteurs de positions

Autres

Les interrupteurs de position électromécaniques sont robustes, économiques et simples à mettre en

œuvre. Leur distance de détection s’étend de 0 à 400 mm (avec levier). Ils supportent mal les
environnements pollués : risque de blocage de la tête de commande par des corps étrangers). Leurs
contacts électriques limitent la cadence de commutation à 1 Hz. Leur durée de vie moyenne est de
20 millions de cycles de manœuvre.

Figure 3 : Quelques dispositifs d’attaque et tète de commande

2.3 SYMBOLE

Figure 4 : Symbole d’un interrupteur de position

2.4 CRITERE DE CHOIX
