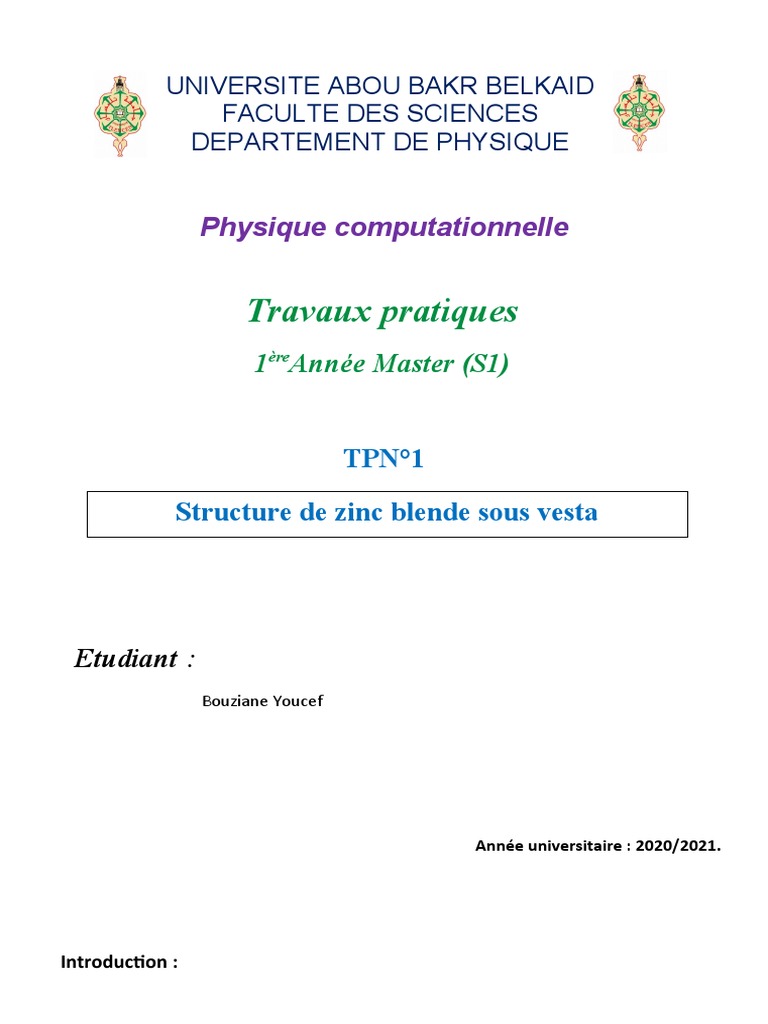

UNIVERSITE ABOU BAKR BELKAID

FACULTE DES SCIENCES

DEPARTEMENT DE PHYSIQUE

Physique computationnelle

Travaux pratiques
1èreAnnée Master (S1)

TPN°1

Structure de zinc blende sous vesta

Etudiant :
Bouziane Youcef

Année universitaire : 2020/2021.

Introduction :
 VESTA est un programme de visualisation 3D pour les modèles structurels, les données volumétriques
telles que les densités électron / nucléaire et les morphologies cristallines. Certaines des nouvelles
fonctionnalités de VESTA sont répertoriées ci-dessous.

Traitez plusieurs modèles structurels, données volumétriques et morphologies cristallines dans la même
fenêtre.

Traitez un nombre pratiquement illimité d'objets tels que les atomes, les liaisons, les polyèdres et les
polygones sur les iso surfaces

Prise en charge de la transformation de réseau d'un réseau conventionnel à un réseau non conventionnel
en utilisant une matrice. La matrice de transformation est également utilisée pour créer un super-réseau et un
sous-réseau.

Visualisez les distances interatomiques et les angles de liaison qui sont restreints dans l'analyse Rietveld
avec RIETAN-FP.

Les iso surfaces transparentes peuvent se chevaucher avec des modèles structurels.

L'iso surface peut être colorée sur la base d'une autre quantité physique.

Opérations arithmétiques entre plusieurs fichiers de données volumétriques.

Rendu lisse de haute qualité des iso surfaces et des sections.

Exportez des images graphiques haute résolution dépassant les limites de la carte vidéo.

VESTA est le successeur de deux programmes de visualisation 3D, VICS et VEND, dans le progiciel VENUS
(Visualisation of Electron / Nucléaire and Structures).

But de TP :
L’objectif de ce TP et d’apprendre à utiliser le logicielle Vesta et visualiser la structure de zinc blende

La structure blende est une structure cristalline dérivée de la structure cubique à faces centrées (CFC),
composée de deux espèces atomiques différentes. La structure est similaire à la structure diamant et à la
structure fluorite. La structure blende est la structure cristalline de la majorité des semi-conducteurs III-V,
fondamentalement importants à l'industrie de l'optoélectronique.

Le groupe d'espace de cette structure est appelée F43m (dans la notation Hermann–Mauguin). Cette
structure peut être décrite de différentes façons, similairement à la structure diamant, notamment :

Soit comme deux sous-réseaux de type CFC enchevêtrées, l'un formé uniquement un atome A et l'autre
uniquement avec l'atome X, décalés d'un vecteur (1/4 ; 1/4 ; 1/4), où a est le paramètre de maille. En d'autres
termes, un cristal dont le système cristallin est CFC, mais dont le motif est composés de deux atomes différentes
séparés par un vecteur (1/4 ; 1/4 ; 1/4).

soit comme un cristal CFC formé de l'atome A dont quatre des huit sites interstitiels tétraédriques sont
occupés par des atomes X, deux dans la moitié basse du cube, suivant une petite diagonale, et deux dans la
moitié haute, suivant l'autre petite diagonale. Un site tétraédrique d'une maille CFC est le centre du plus petit
tétraèdre formé par quatre atomes de la même espèce, par exemple par un atome au coin du cube et les trois
atomes au centre de chacune des faces se rejoignant dans ce même coin.

Remarque : ces information son obtenue de site Wikipédia

 Manipulation :
Ouvrons le programme Vesta : Dans la barre de menu choisir "File" puis "New Structure"

Dans la fenêtre qui s'ouvre nommé le cristal en remplaçant l'expression "New structure" par le nom Zinc
blende puis dans la fenêtre « Edit » ; « Edit Data » ; « Structure Parameters » entrer les symboles des atomes S
et Zn ainsi que leur paramètres
 Dans la case « Unit Cell » on fait choisir la structure « cubic 216 »(F-43M) puis entrer le parametre de maille
a

Cliquons sur ok
Le rapport des opérations s’affiche comme un commentaire au-dessous de l’image 3D de la maille

Il existe plusieurs opérations sur Vesta :

A l'aide de la souris il est possible de faire tourner la maille pour l'orienter selon les différents axes, les petites
flèches abc en bas à gauche de l'écran permettent de se repérer dans les rotations

Cliquons en bas de la fenêtre « Style » sur la case « Boundary » une fenêtre apparait dans laquelle il va falloir
renseigner les cases de la section « Range of fractional coordinates »
Obtenir les informations d’une diffraction :

Dans la fenêtre « Utilitises » ; « Powder difraction Paden »Choisissons les conditions de diffraction

La fenêtre « style » :
La fenêtre « orientation »

Les opérations sur Vesta sont nombreux dans ce travail j’ai essayé de citer l’essentielle que je connais

Conclusion :
Vesta est un logiciel qui permet de construire des cristaux et d'étudier les différents systèmes cristallins. Il
permet aussi de réaliser des mesures de longueur et d'angle entre les atomes.

Dans ce TP en pris à utiliser Vesta pour construire le zinc blende qui a comme structure cristalline : cubique a
face centrer
