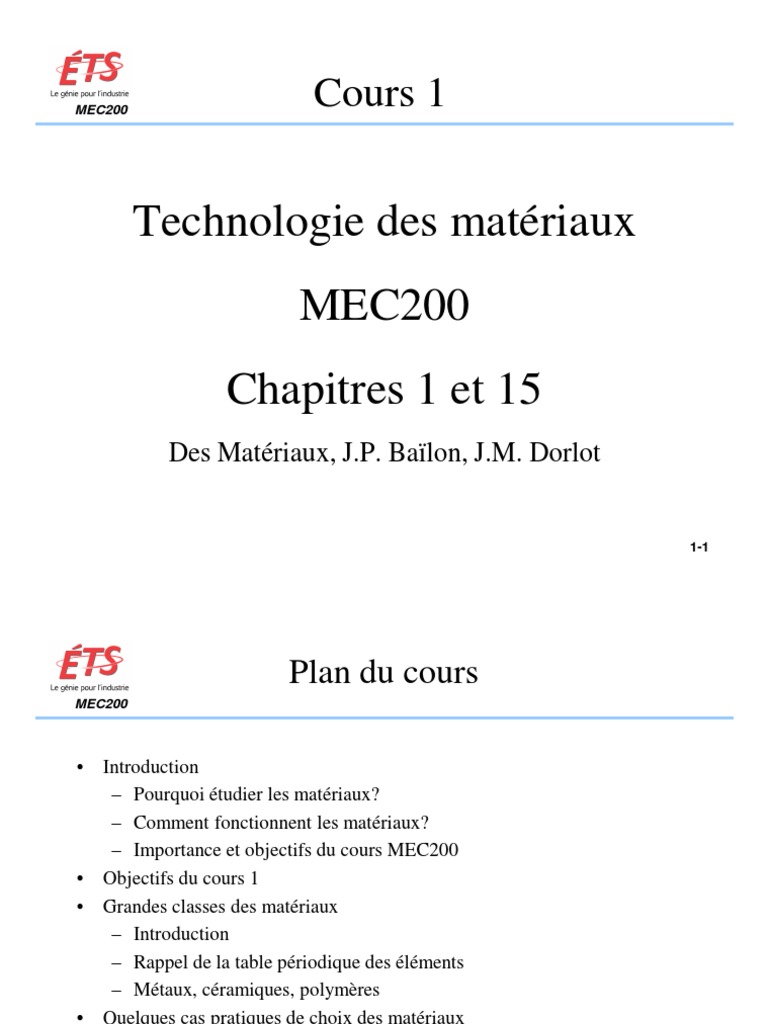

MEC200

Cours 1

Technologie des matériaux

MEC200
Chapitres 1 et 15
Des Matériaux, J.P. Baïlon, J.M. Dorlot

1-1
 Plan du cours
MEC200

• Introduction
– Pourquoi étudier les matériaux?
– Comment fonctionnent les matériaux?
– Importance et objectifs du cours MEC200
• Objectifs du cours 1
• Grandes classes des matériaux
– Introduction
– Rappel de la table périodique des éléments
– Métaux, céramiques, polymères
• Quelques cas pratiques de choix des matériaux
• Définir l’indice de performance des matériaux – méthode Ashby

1-2
 Pourquoi?
MEC200

• Beaucoup de problèmes liés à la conception ne proviennent

pas de la conception proprement dite mais d’une mauvaise
utilisation des matériaux!
• Conception: processus de création, de dessin ou de projet dans
le cadre de la fabrication de produits.
• Les ingénieurs choisissent des matériaux qui servent à la
fabrication des pièces, des machines et des structures et
peuvent en modifier les propriétés.
• Des mauvais choix peuvent être désastreux :
- Sécurité
- Économique
1-3
 Exemples
MEC200

Source: Matériaux 2. Microstructures, mise en œuvre et conception, 3ème édition Michael F. Ashby, D.R.H. Jones 1-4
 Exemples
MEC200

L'équipage du STS-51-L

Givre sur une tour de l’aire de lancement le matin du décollage de Challenger.

Source: http://fr.wikipedia.org/wiki/Accident_de_la_navette_spatiale_Challenger 1-5

 Comment?
MEC200

Bien sélectionner les matériaux

Propriétés

Composition

Mise en Oeuvre
Microstructure

10 mícrons D.R. Askerland, P.P. Phulé: The science and Engineering of Materials
1-6
 MEC200
Objectifs du cours
- Comment l’ingénieur peut-il choisir de façon convenable un matériau pour
une application donnée ou modifier les propriétés de celui-ci pour
améliorer la performance d’une pièce en service ou sa mise en forme?
- Relations existant entre les propriétés des matériaux, leur structure, leur
procédé de fabrication et les conditions d’utilisation .

Objectifs spécifiques

1. Acquérir les notions de base des propriétés mécaniques;

2. Décrire et prédire les mécanismes à l’origine des propriétés spécifiques
des matériaux;
3. Acquérir des connaissances nécessaires pour choisir judicieusement un
matériau et sa préparation pour des applications industrielles;
4. Choisir un matériau en fonction de ses conditions d’utilisation, de ses
propriétés et de sa mise en forme.

1-7
 Nouveau produit
MEC200

Les ingénieurs choisissent des matériaux qui servent

à la fabrication des pièces.

• Étude du concept (fonctions, exigences)

– Étude de faisabilité
• Mise au point d’un prototype
– Évaluer le comportement en service
– Tenir compte de facteurs technologiques
• Étude de production
– Équipements disponibles
– Coûts de production
• Fabrication
1-8
 Produit existant
MEC200

• Réduire les coûts • Exigences nouvelles

– Matières premières
– Fabrication
– Production
– Énergie
• Améliorer le produit
– Réduire la masse
– Fiabilité
– Longévité

1-9
 10
Applications industrie automotive
MEC200

Mélange de PA et PPE remplace acier

Diminution de 25-50%
du poids sunroof Volant en Lexan EXL mélange de PC/siloxane
Permets d’ incorporer circuiterie
Peut être conçu pour réduire
40% moins lourd que Mg ou Al
le drag Economie de 20% production
Centre de gravité en dessous Produire 1 kg de Lexan EXL génère 7.6 kg CO2
du seat belt Produire 1,1 kg de Mg pour le volant génère 70
http://www.logismarket.fr/unisto/
Plastics Engineering, July August 2012 kg… 1-10
 Résumé du cours MEC200
MEC200

Caractérisation et relation structure-propriétés

Choix

Rupture

MEC200 Fatigue
Matériaux
non métalliques Corrosion

Amélioration des
Mise en œuvre propriétés
d’alliages

1-11
 Plan du cours
Semaines Cours Activités Lectures

1 1 Généralités sur les matériaux : classes, propriétés et choix Chap. 1, 15

2 2 Caractérisation des matériaux Chap. 1

3 3 Liaisons, architectures atomiques et défauts dans les cristaux Chap. 2 et 3, 9

Diagramme de phase à l'équilibre : (eutectique, règle des bras de levier, germination et

4
4 croissance du solide); microstructure à l’équilibre des alliages ferreux et non ferreux Chap. 5
(attribution du Devoir 1)
Modification des propriétés mécaniques 1/2 : écrouissage, taille grains, solution solide,
5 5 Chap. 6
durcissement structural
Modification 2/2 : Traitement thermiques des aciers, diagrammes TTT (remise par les
6 6 Chap. 6 et 10
étudiants du Devoir 1, correction du devoir 1)

7 Examen intra (portant sur les cours nº 1 à nº 6 inclusivement) :

8 7 Corrosion et autres modes de dégradation des matériaux; méthodes de protection Chap. 8

Mécanique de la rupture : Ductilité, fragilité, ténacité, TTDF, dislocations, limite
9 8 Chap. 4, 7
d’écoulement, module d’élasticité, concentration de contraintes

10
La fatigue et le fluage : Courbe S-N, courbe de Paris, paramètre de Larson-Miller
11 9 Chap. 7
(attribution Devoir 2)

12 10 Les polymères : Liaisons, propriétés, types et utilisation Chap. 6.2, 12

Les composites : matrices et renforts, mélanges

13
11 Les céramiques : liaisons, propriétés, types et utilisation. propriétés mécaniques et Chap.7, 13, 14
applications (remise par les étudiants du devoir 2)
Les aciers + Les alliages non ferreux
14 12 Chap. 10, 11
Correction du devoir 2
 Déroulement du cours (4 crédits)
MEC200

- 3 h d’enseignement magistral
- 3 h de laboratoires
- travaux personnels (6 heures par semaine)
 lectures des chapitres du livre et relecture des notes de cours
 exercices suggérés ou dans le CD rom (« Des Matériaux », J.P. Baïlon, J.M. Dorlot)
 2 devoirs à faire en équipe de 5-6
Laboratoires à préparer et à rédiger (équipe de 2)
- Examen intra et examen final

1-13
MEC200
Évaluation

Pondération :
Examen intra 20 %
Laboratoires 1 à 4 (5 % pour 1, et 10% pour 2-3-4) 35 %
Devoirs 1 et 2 (5 % chacun) 10 %
Examen final 35 %

Pour réussir le cours, l’étudiant doit avoir au moins une moyenne de 50 %

aux évaluations individuelles (examen intra et examen final).

Aux examens intra et final, aucune documentation n’est permise.

Une feuille de formule vous sera transmise aux examens.
Les téléphones portables et calculatrices graphiques et programmables
sont interdites.

1-14
 Objectifs du cours 1
MEC200

• Définir les différentes classes de matériaux

• Décrire quelques cas pratiques de choix et
utilisation de matériaux
• Définir l’indice de performance des matériaux:
méthode Ashby

1-15
MEC200
Classification des matériaux
4 classes de matériaux
 Métaux (ferreux et non ferreux)
 Céramiques (SiC, béton, diamant, nitrure
de silicium, alumine, silice vitreuse, etc..)

 Polymères (élastomères, époxydes, nylons,

polyéthylène(PE), polycarbonate (PC), etc.

 Composites
L’appartenance à une classe est déterminée par la composition
chimique et la structure :

Les propriétés générales et spécifiques des matériaux

dépendent des liaisons et interactions atomiques
1-16
 MEC200 Composites
Constitués de plus d’un type de matériaux ex:
Matrice: polymérique
Agent de renfort

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-17

 MEC200 Composites Polymère thermodurcissable+ fibre de carbone
Oscar Pistorius (2012 Olympique)

La Lamborghini Aventador LP700-4 .Elle a été

présentée au Salon de Genève 2011.
Au prix de 270.000 euros, ce bolide de feu propose une
vitesse max située aux alentour de 350 km/h, un 0-100
km/h en 2,9 secondes, tout cela grâce à son V12 de 691
ch et à son poids plume de 1574 kg aidé par un attelage
en fibre de carbone.

La diminution des émissions de CO2 et de la

consommation d'essence de 20 % par rapport aux
modèles précédents, et ce, en dépit de l'augmentation de
puissance de 8 %
Lamborghini Sesto Elemento – 999 kg
http://www.cnn.com/2012/08/07/opinion/wolpe-oscar-pistorius/

http://www.lamborghinimontreal.com/fr/neuf/lamborghini/aventador/?ext=LP+700-4
1-18
 Tableau périodique
MEC200

http://www.ptable.com/?lang=fr 1-19
 MEC200
Liaisons atomiques

Electrons de Valence
Ceux qui occupent la
couche externe

Electron de valence du sodium

Source: Callister- Materials Science and Engineering 1-20

MEC200 Métaux

1-21
MEC200 Métaux

• Nombreux élements métaliques

• Beaucoup de types d’alliages
• Possèdent de nombreux électrons libres
• Liaisons chimiques métalliques
• Crystallins
• Propriétés générales:
– Résistance mécanique
– Plasticité
– Tenacité
– Opaques
– Bons conducteurs thermiques et électriques
1-22
MEC200 Métaux ferreux

Source: M.F. Ashby, D,R.H. Jones Matériaux 2. microstructures, mise en œuvre et conception 2008 1-23
MEC200 Métaux ferreux

Source: M.F. Ashby, D,R.H. Jones Matériaux 2. microstructures, mise en œuvre et conception 2008 1-24
MEC200 Métaux ferreux

• Production mondiale 20 fois plus élevée que celle des

autres métaux
• Excellentes propriétés mécaniques
• Grande facilité de travail
• Prix de revient peu élevé
• Très sensibles à la corrosion
• Moins appropriés pour applications nécessitant
rigidité et poids faible

1-25
MEC200 Métaux non ferreux

Source: M.F. Ashby, D,R.H. Jones Matériaux 2. microstructures, mise en œuvre et conception 2008 1-26
MEC200 Métaux non ferreux

Source: M.F. Ashby, D,R.H. Jones Matériaux 2. microstructures, mise en œuvre et conception 2008 1-27
MEC200 Métaux non ferreux

Cahier des charges

• Éviter les assemblages
• Boîte ne peut pas fuir
• Peu de métal
• Le plus léger possible
• Recyclable
• Pas d’attaque par coca-cola ni bière

Source: M.F. Ashby, D,R.H. Jones Matériaux 2. microstructures, mise en œuvre et conception 2008 1-28
MEC200 Métaux : Métaux non ferreux

• Aluminium, magnésium, cuivre, titane, zinc, etc…

• Métaux réfractaires (Tfusion elevée) : niobium, molybdène,
tungstène, tantale
• Superalliages à base de nickel (Ni: Tf=1455C) ou de cobalt
(Co: Tf=1495C)
• Avantages des métaux non ferreux
– Grande résistance à la corrosion
– Grande facilité de formage, de travail à l’outil et à la forge
– Meilleur fini de surface
– Meilleures propriétés mécaniques et physiques que les métaux ferreux (à poids
égal)
• Plus coûteux que les métaux ferreux

1-29
MEC200 Céramiques

• Composés d’éléments métalliques et non métalliques :

souvent des oxydes, des nitrures ou des carbures :
ZrO2 ; Al2O3, CN, TiC, TiN
• Aussi les oxydes qui se forment à la surface des
métaux
Cours 3, cours 11
• Liaisons chimiques ioniques et covalentes
• Crystallins ou amorphes
• Céramiques traditionnelles, avancées, verres, ciments
• Propriétés
– Isolants
– Inertie chimique
– Dures et fragiles
1-30
MEC200 Céramiques

1-31
 MEC200
Céramiques

Source: Callister- Science des matériaux 1-32

 MEC200 Polymères

• Essentiellement structure carbonée (ou Si), avec des

atomes légers (H, O, N, F…)

Cours 3, cours 10
• Liaisons covalentes entre atomes et van der Waals entre chaines
• Haute masse molaire
• Semi-crystallins ou amorfes
• Thermoplastiques, thermodurcissables, elastomères
• Propriétés générales
– Faible densité
– Flexibilité
– Tenacité
– Peu résistants aux températures
1-33
MEC200 Polymères
Ex (C2H4)n

1-34
 Polymères
MEC200

Bois

Coton

Source: Callister- Science des matériaux 1-35

MEC200
Classification des matériaux

Source: D.R. Askerland, P.P.Phulé The science and Engineering of Materials 1-36
 Plan du cours
MEC200

• Introduction
– Pourquoi étudier les matériaux?
– Comment fonctionnent les matériaux?
– Importance du cours MEC200
• Objectifs du cours 1
• Grandes classes des matériaux
– Introduction
– Rappel de la table périodique des éléments
– Métaux, céramiques, polymères
• Quelques cas pratiques de choix des matériaux
• Définir l’indice de performance des matériaux – méthode Ashby

1-37
 Modes de sollicitation
MEC200
Tension Compression Cisaillement et torsion

F F T
Ф
F
T

F


F F

1-38
 Traction
MEC200

Notion de contrainte et déformation

F Contrainte nominale

F
l0 : longueur initiale 
l : longueur finale

S0

Déformation conventionnelle

l  l0 l
 
l0 l0

F Unités utilisées:
S0 : section initiale σ => Pa (N/m2) ou MPa (N/mm2)
 => (mm/mm) ou (%)

1-39
 Machine de traction
MEC200

1. Fixation de l’échantillon 2. Application de la charge

- Manuel (volant)
- Hydraulique
- Électrique
3. Instrumentation
Extensiomètre Cellule de charge

4. Acquisition des données

1-40
 Courbe de traction
MEC200

Contrainte (σ) vs Déformation (ε)  = F / Ao

matériau metallique ductile
  (l - lo) / lo = l / lo
Rm Ao: section transversale
LRT
F: force appliquée
l : longueur échantillon déformé
LE .ER

lo: longueur initiale

.
e0,2
Contrainte ()

LP P

 = Ee • O- P déformation élastique réversible

• P à F déformation plastique permanente

• De P à M homogène
• de M à F striction
u r
0,2%
Déformation () • F: Rupture

• Limite d´élasticité (Re0,2).

• Résistance à traction (Rm).

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-41

 Déformation élastique
MEC200

• Élasticité : Propriété des matériaux qui reprennent leur forme

initiale après que la force qui les déformait ait cessé d’agir.

• Loi de Hooke :

  E (en traction/compression)

E : module d’élasticité
E est une mesure de la rigidité de matériau.
E = Pente de la courbe σ/ε dans le domaine élastique

E ne peut être changé que sous l’effet d’addition de charges.

C’est une propriété intrinsèque du matériau.
E ne peut pas être modifié par traitement thermique 1-42
 MEC200 Prothèse de hanche - problèmes

On peut avoir une fracture du col du fémur et aussi de l’ostéoarthrose

dans le corps humain.

Source: W.D. Callister Jr. Science et Génie des Matériaux

1-43
MEC200
Prothèse de hanche
Source: W.D. Callister Jr. Science et Génie des Matériaux
• Articulation
– Joint entre deux os
– Transmettent des charges et les
mouvements
• Os
– Collagène
– Apatite avec r = 1.6 g/cm3
– Anysotropique
• Surfaces articulaires
– Surfaces articulaires recouvertes
de cartilage et lubrifiées par des
dans le corps humain. liquides organiques
Propriété Parallèle Perpendiculaire
Module d’élasticité (GPa) 17,4 11,7
Résistance à traction (MPa) 135 61,8
Résistance à compression (MPa) 196 135
Allongement à la rupture 3-4% - 1-44
MEC200
Prothèse de hanche - opération

• Coupe l’os, enlève le col du

fémur
• Retire la moelle osseuse
• On place la tige fémorale
avec calote sphérique dans
l’os
• Enlève le cartilage du
cotyle
• Fixe l’autre partie de la
prothèse
Radiographie

Quels matériaux utiliser ?

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-45
MEC200
Prothèse de hanche - matériaux

• Il nous faut :
– La tige fémorale
– Tête fémorale fixée à cette tige
– Cupule acétabulaire
– Agent fixateur

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-46

 Prothèse de hanche – matériaux - spécifications
MEC200

• Biocompatibilité pour minimiser le rejet

• Résistant à la corrosion (les liquides organiques contiennent du
1% NaCl, millieu très corrosif) (moins de 2.5 10-4 mm par an)
• Résister aux forces de gravité
– Re min: 500 MPa; Rm: 650 MPa (traction)
– E= celui de l’ os: 17.4 GPa // axe de l’os et 11.7 GPa perpendiculaire
• Résister à la fatigue
– Limite de fatique en flexion: 400 MPa à 107 cycles
• Masse volumique
• Reproductibilité
• Cout

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-47

 Prothèse de hanche – choix pour tige fémorale
MEC200

Acier inox: 316L forgé et écroui (pour mieux résister à la corrosion)

Alliage cobalt-nickel-chrome molybdène forgé à chaud
MP35N par ex( 35%m Ni, 20%m Cr, 10%m Mo): Bonne rigidité
alliage de titane: Ti-6Al-4V forgé à chaud
Ti-6Al-4V: 90%m Ti, 6%m Al et 4%m V le plus biocompatible

Alliage Module Limite Résistance à Allongement Limite de Vitesse de

la traction à la rupture fatigue corrosion
E (Gpa) Re (Mpa) (Mpa) (%) 107 cycles (10-4 mm/an)
(Mpa)
Inox 316L 196 700 875 12 383 0.25-0.51
MP35N 230 1000 1200 13 500 0.30-0.51
Ti-6Al-4V 120 950 1075 13 580 1.8-10

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-48

 MEC200
Prothèse de hanche – Tête fémorale
• Matériaux pour la tête fémorale et cupule acétabulaires
doivent être très durs
• Une usure pourra entraîner des mauvais fonctionnements
• On veut aussi diminuer le plus possible le frottement pour
éviter le décollement
• Tête fémorale en céramique
• Cupule acétabulaire en Polyéthylène Haute
Densité/Polyéthylène à masse moléculaire ultra-élevé
Prothèse de hanche – Agent fixateur
• PMMA polymérisé in situ
• Tige fémorale avec texture

• Autres contraintes
– Coût
– Reproductibilité des propriétés
Source: W.D. Callister Jr. Science et Génie des Matériaux 1-49
 MEC200
Exemples

http://www.engr.sjsu.edu/WofMatE/projects/srproject/srproj3.html http://www.stefankreuzermd.com/total-hip-joint-replacement-4.html
1-50
 Procédure: Évaluation des besoins
MEC200

1. Doit respecter les conditions d’utilisation

Exigences (contrainte, température, environnement)
fonctionnelles 2. Fiabilité
3. Garantie

1. Fabrication
Exigences 2. Conservation des propriétés de la pièce
technologiques
3. L’assemblage

Exigences
1. Coût limite
économiques

Exigences
1. Restrictions légales sociales
2. Environnement

1-51
MEC200
Objectif

• Aider à faire un choix judicieux du matériau en

fonction des critères désirés (résistance, poids,
coûts…)

1) Calculer et comparer les indices de performance

des différents matériaux disponibles (méthode
longue).
2) Utiliser la méthode de choix de matériaux Ashby

1-52
 Exemple : axe en torsion le plus léger possible
MEC200

On désire avoir un arbre

- Le plus léger possible
- Le plus résistant
- Le moins cher possible

Que faire?

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-53

 Et si on le fait au complet
MEC200 (Mais quels matériaux utiliser?)

Re E r Prix
Matériel 3
MPa GPa g/cm $/Kg
Acier AISI 4130 norm. 460 205 7,85 2,4
Aluminium 2024-T3 345 73 2,8 15
Magnésium AZ80A-T5 275 45 1,8 24
Kevlar 49 3000 112 1,44 93
Ti-6Al-4V (recuit) 880 114 4,4 180

Tiré de: Hollmann, « Composite Aircraft Design », 1990 prices

1-54
 Et si on le fait au complet
MEC200

Re/r E/r Re/r/prix E/r/prix

Matériel 3 3 MPa/(g/cm3)/($/Kg) GPa/(g/cm3)/($/Kg)
MPa/(g/cm ) GPa/(g/cm )

Acier AISI 4130 norm. 59 26 24 10,9

Aluminium 2024-T3 123 26 8 1,7
Magnésium AZ80A-T5 153 25 6 1,0
Kevlar 49 2083 78 22 0,8
Ti-6Al-4V (recuit) 200 26 1 0,1
Critère de résistance Critère de rigidité Critère de résistance & Critère de rigidité et
prix prix

kevlar kevlar acier acier

Source: P. Bertrand, tiré de Mec 785 1-55

 Il existe une autre méthode
MEC200

Axe de longueur donnée

Moment imposé

r peut varier

• Nous voulons l’axe le plus léger et le plus résistant possible

• Logique à adopter : nous allons obtenir une expression pour la masse de
l’arbre comme un produit :
– Des contraintes imposées
– Des propriétés des matériaux
– Des contraintes géométriques
• Nous allons minimiser cette masse

Source: W.D. Callister Jr. Science et Génie des Matériaux 1-56

 Calcul de l’indice de performance d’un axe
en torsion
MEC200

La contrainte de cisaillement dans l’axe (MEC111) est donnée par :

Mtr
t (1)
J
pr4
J (2)
2
La contrainte subie est donc
2M t
t  3 (3)
pr
Pour que l’axe résiste, il faut que :

Re Re 2M t
t<  3 (4)
N N pr
Source: W.D. Callister Jr. Science et Génie des Matériaux N: facteur de sécurité 1-57
 Calcul de l’indice de performance d’ un axe
en torsion
MEC200

Re Re 2M t
t<  (4)
N N p r3
Calculons la masse de l’arbre

m p r 2 Lr (5)
Isolons r et on remplace dans (4)

Re p L3r 3
 2M t (6)
N m3
2 1
æ r ö
m (2NM t ) 3 (p 3 L) ç 2 ÷
ç 3÷
è Re ø
Source: W.D. Callister Jr. Science et Génie des Matériaux 1-58
 Indice de performance des
MEC200 structures

Source: Des Matériaux, JP Bailon, JM Dorlot

1-59
 Exemple d’indice de performance -
MEC200 torsion

1-60
 Méthode de choix de matériaux « Ashby »
MEC200

Référence :
Ashby, M.F., Colombie, M., Choix des matériaux en conception
mécanique, Paris, 2000, 482 p.
(Voir chapitre 15, Des Matériaux)

Méthode graphique permettant de faire le choix

d’une classe de matériau en fonction de son
utilisation
EXEMPLE:
æ R 23 ö MPa 2/3 Les unités utilisées pour P sont
P  ç e ÷, [ ] différentes pour différents
ç r ÷ g / cm3 modes de chargement et critères
è ø de conception
3 3
LogRe  log r  log P ou Re  ( P  r )3/2
2 2
1-61
 Indice de performance des
MEC200 structures

1-62
 MEC200

EXEMPLE: torsion
1. Résistance min. recherchée :
R = 300 MPa

2. Indice de
performance en torsion

2
Rm 3 MPa 2/3
P  10
ρ t / m3
Pour tracer la droite P:

Rm  (10  0,1)3/2  1 MPa

Rm  (10 10)3/2  1000MPa

Source: Callister- Science des matériaux 1-63

 MEC200

Indice de performance
en torsion

2
Rm 3

P
ρ

ou
2
Re 3

P
ρ

Source: Callister- Science des matériaux 1-64

 Résistance = f(coût par unité de volume et masse volumique)
MEC200

Flexion

Torsion
Traction
ou
pression

CR: Coût/volume

Coût du matériau considéré /vol

C R=
Coût du même vol. en acier

Source: Baïlon et Dorlot, Des Matériaux 1-65

 Exercice
MEC200 Indice de performance/diagramme Ashby

1. Choisissez les matériaux qui ont module d’Young plus

grand que 50 GPa et la masse volumique moins que 5 t/m3
2. Pour un matériau métallique à votre choix calculer l’indice
de performance pour le cas de compression – P=E1/2 /r

3. Tracer la droite de performance correspondant à P calculé

4. Trouver les autres matériaux qui ont l’indice de

performance égale ou plus faible que P calculé;

1-66
 Procédure d’établissement
MEC200
d’un indice de performance
Étapes Actions
1 Définir les spécifications de conception
- Fonction : que fait le matériau et dans quel environnement
- Objectif : maximiser ou minimiser quoi
- Contraintes : Exigences essentielles à satisfaire (rigidité, résistance,
tenue à la corrosion, mise en forme,..)
2 Fonction objective : écrire l’équation

3 Identifier les variables au choix

4 Écrire les équations exprimant les contraintes (pas déformation,

pas de rupture, etc.)
5 Éliminer les variables libres entre les équations de
contraintes et la fonction objectif
6 Regrouper les variables en trois : spécifications
fonctionnelles (F) géométrie (G) et prop. des matériaux (p)
7 Isoler l’indice de performance du matériau

1-67
 À retenir
MEC200

• Une bonne conception mécanique dépend d’une bonne

sélection du matériau
• Les matériaux sont divisés en plusieurs classes
• On peut comparer les matériaux en calculant leur indice de
performance selon les conditions opératoires et critères
(résistance max, rigidité max, masse volumique min, coût
min…)
• Pour faire un choix parmi la gamme de tous les matériaux
disponibles, les diagrammes d’Ashby permettent une pré-
sélection très utile
• D’ici la fin de la session vous devez être en mesure de choisir
convenablement des matériaux
1-68
