Filière : GECSI-2 / SEER-2 Module : Réseaux électriques

Module : S3M3 Elément : Installations électriques MT/BT

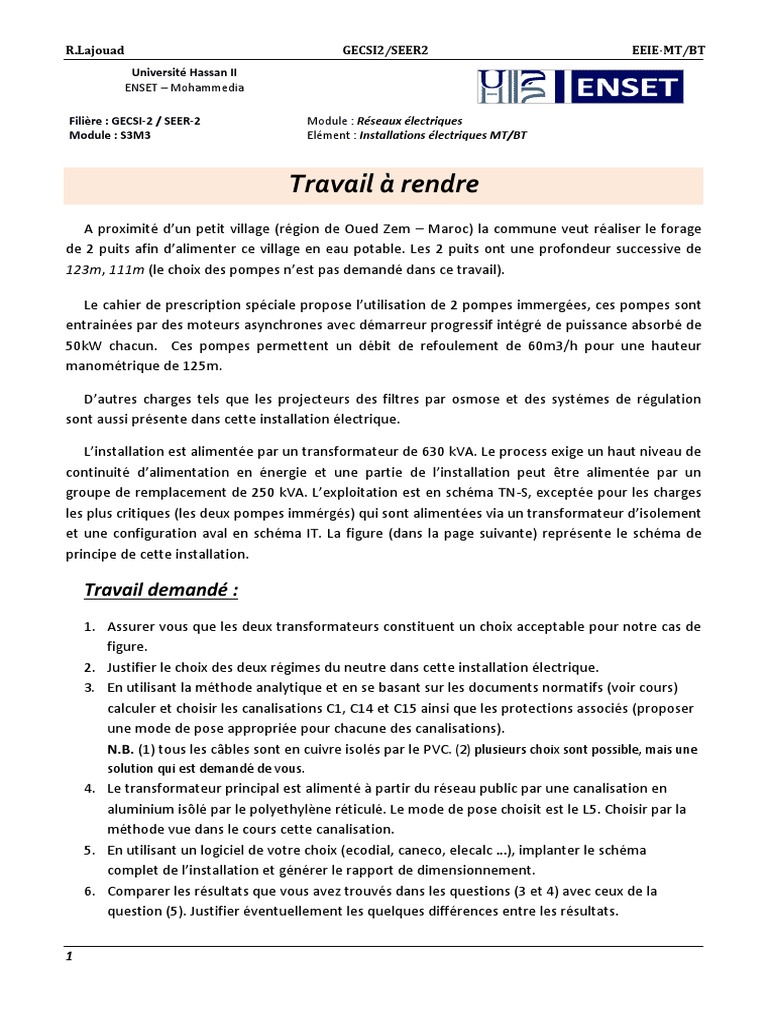

Travail à rendre
A proximité d’un petit village (région de Oued Zem – Maroc) la commune veut réaliser le forage
de 2 puits afin d’alimenter ce village en eau potable. Les 2 puits ont une profondeur successive de
123m, 111m (le choix des pompes n’est pas demandé dans ce travail).

Le cahier de prescription spéciale propose l’utilisation de 2 pompes immergées, ces pompes sont
entrainées par des moteurs asynchrones avec démarreur progressif intégré de puissance absorbé de
50kW chacun. Ces pompes permettent un débit de refoulement de 60m3/h pour une hauteur
manométrique de 125m.

D’autres charges tels que les projecteurs des filtres par osmose et des systémes de régulation
sont aussi présente dans cette installation électrique.

L’installation est alimentée par un transformateur de 630 kVA. Le process exige un haut niveau de
continuité d’alimentation en énergie et une partie de l’installation peut être alimentée par un
groupe de remplacement de 250 kVA. L’exploitation est en schéma TN-S, exceptée pour les charges
les plus critiques (les deux pompes immérgés) qui sont alimentées via un transformateur d’isolement
et une configuration aval en schéma IT. La figure (dans la page suivante) représente le schéma de
principe de cette installation.

Travail demandé :
1. Assurer vous que les deux transformateurs constituent un choix acceptable pour notre cas de
figure.
2. Justifier le choix des deux régimes du neutre dans cette installation électrique.
3. En utilisant la méthode analytique et en se basant sur les documents normatifs (voir cours)
calculer et choisir les canalisations C1, C14 et C15 ainsi que les protections associés (proposer
une mode de pose appropriée pour chacune des canalisations).
N.B. (1) tous les câbles sont en cuivre isolés par le PVC. (2) plusieurs choix sont possible, mais une
solution qui est demandé de vous.
4. Le transformateur principal est alimenté à partir du réseau public par une canalisation en
aluminium isôlé par le polyethylène réticulé. Le mode de pose choisit est le L5. Choisir par la
méthode vue dans le cours cette canalisation.
5. En utilisant un logiciel de votre choix (ecodial, caneco, elecalc …), implanter le schéma
complet de l’installation et générer le rapport de dimensionnement.
6. Comparer les résultats que vous avez trouvés dans les questions (3 et 4) avec ceux de la
question (5). Justifier éventuellement les quelques différences entre les résultats.

1
R.Lajouad GECSI2/SEER2 EEIE-MT/BT

15 m

10 m

10 m

50 m

10 m

200 m 200 m
