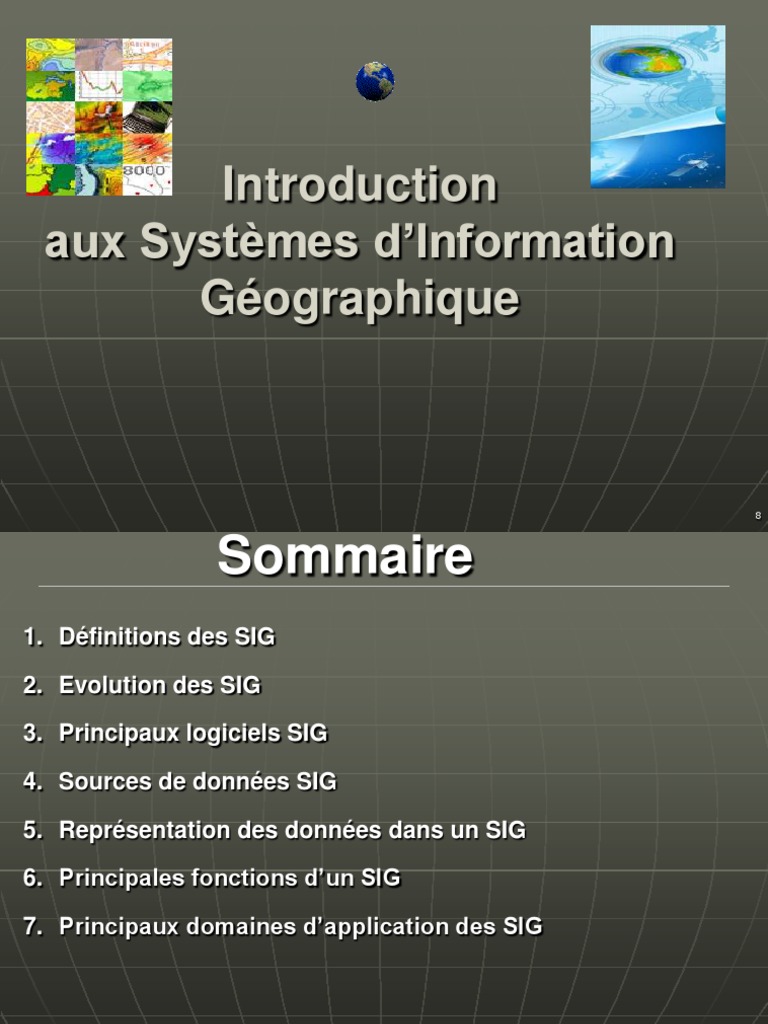

Introduction

aux Systèmes d’Information

Géographique

8
 Sommaire
1. Définitions des SIG

2. Evolution des SIG

3. Principaux logiciels SIG

4. Sources de données SIG

5. Représentation des données dans un SIG

6. Principales fonctions d’un SIG

7. Principaux domaines d’application des SIG

9
Introduction
 Pourquoi étudier les SIG ?

 Les SIG sont désormais d’une utilisation courante

(GPS, carte touristique, carte routière en ligne,
images satellites…). Les étudiants doivent en
apprendre l’usage et en acquérir l’intelligence.

 Les SIG constituent des outils privilégiés pour

analyser des informations complexent
(multicouches) en replaçant le phénomène étudié
dans toutes ses dynamiques (urbaines, sociales,
environnementales,…).
11
 Pourquoi étudier les SIG ?
Mesurer et observer . . .

Facteurs sociaux

Biodiversité

Construction

Utilisation du Sol

Considérations
environnementales

. . . pour mieux gérer

01- Définitions des SIG
 Définitions des SIG
Systèmes /d’Information / Géographique

Systèmes d’Information Information Géographique

C’est un ensemble organisé de

C’est une information relative à un objet
ressources (personnel, données,
ou à un phénomène du monde terrestre,
procédures, matériel, logiciel, …)
décrit par :
permettant d’acquérir, de stocker, de
-Sa nature, son aspect, ses
structurer et de communiquer des
caractéristiques diverses
informations sous forme de textes,
- et par son positionnement sur la surface
images, sons, ou données traitées dans
terrestre (coordonnées (X,Y)) .
des organisations.

ENSA
(X,Y)

14
Définitions des SIG
Accent sur les fonctions techniques :
« Un système informatique de matériels, de logiciels et de
processus conçus pour permettre la collecte, la gestion, la
manipulation, l’analyse, la modélisation et l’affichage des
données à référence spatiale afin de résoudre des problèmes
complexes d’aménagement et de gestion »
(FICCDC, 1988)

Accent sur la finalité du système

« Un ensemble de données repérées dans l’espace, structurées
de façon à pouvoir en extraire des synthèses utiles à la décision »
(Didier, 1990)

Accent uniquement sur l’application informatique

« Un SIG est un logiciel qui permet d’organiser d’une façon quasi
exhaustive le traitement des données géographiques ».
(Robin, 1992)
15
 Définitions des SIG

Cartographie Géographie
Les SIG se placent au
croisement de plusieurs
disciplines auxquelles ils
Gestion de SIG empruntent une partie de
Base de
données DAO/CAO leur histoire, de leurs
principes et de leurs
technologies.
Télédéte
ction

16
 Définitions des SIG

«Un Système d’Information Géographique (SIG) est un

Système Informatique permettant, à partir de diverses
sources, de rassembler, d'organiser, de gérer, d'analyser et de
présenter des informations localisées géographiquement,
contribuant à la gestion de l'espace. »

(Société française de photogrammétrie et télédétection,1989)

17
 A quoi sert un SIG ?
Les SIG : pour connaître et gérer son territoire
Le SIG permet avant tout de connaître son territoire et de l'appréhender dans sa globalité.
Les outils SIG tendent à accroître la lisibilité du territoire.
Ils sont aussi des outils qui aident à la gestion du territoire : gestion de l'urbanisme, de
l'assainissement, des espaces verts, etc.

Les SIG : Le SIG : pour programmer et agir

Un des intérêts principaux des SIG est de pouvoir croiser les informations entre elles et d'en
tirer une plus-value, par exemple : recenser les zones susceptibles d'accueillir des projets
d'implantation de lotissements ou de logements, s'assurer que la zone est bien
constructible.

Les SIG : : pour partager et communiquer

Les SIG favorisent une politique territoriale partagée et consensuelle entre les acteurs
publics, les partenaires économiques et la population. L'échange de données, les liens qui
s'établissent entre acteurs, créent un terrain favorable au débat et à l'émergence de projets. 18
 DAO /CAO et SIG – quelle est la différence?

DAO = Dessin Assisté par CAO = Cartographie SIG : Systèmes d’Information

Ordinateur. Assistée par Ordinateur Géographique
- donne la priorité : - donne la priorité : - donne la priorité :
• au graphisme • à la représentation • à l’analyse des données,
• à l’esthétique du des données • à leur géoréférencement
document • aux fonctions de • à la connaissance de leur
dessins qualité (métadonnées)
- est destinée à créer un • aux fonctions de mise à
dessin qui évoluera peu jour et de consultation
 Cartographie et SIG – quelle est la différence?
La Carte :
 C’est est une image réduite de la réalité, basée sur un langage universel conventionnel

 Le rapport de réduction est l'échelle de la carte.

Les éléments du terrain sont représentés sur la carte par des signes conventionnels. Cette
symbolisation figure auprès de la carte sous forme de légende, et varie selon l'échelle de la carte

 C’est une représentation géométrique aplanie et généralisée d'une partie de la surface de la

terre

 la carte montre la localisation et la distribution des divers phénomènes qui la compose en fonction du
thème.

La carte permet à son utilisateur de définir un point du terrain dans un système de coordonnées, de
calculer des distances, des altitudes, des pentes, et de définir des directions.

20
Cartographie et SIG – quelle est la différence?
la cartographie est l’art de la représentation sur une carte.

 les SIG sont basés sur l’analyse de données relatives à un espace donné.

 tout logiciel de SIG a des fonctions cartographiques;

 une utilisation de base des SIG est souvent considérée comme de la cartographie.

Croissement

Modélisation
Analyse

Projection

Traitement /
Image Satellite Cartographie
SIG
21
 Les SIG : les composantes
Un SIG est une intégration de cinq composantes de base

logiciels SIG et
Logiciels autres
(statistiques,
Personnel traitement
d’image, SGDB
acteurs, etc.)
utilisateurs,
décideurs …
Données
Données

SIG
Statistiques, fonds
Géographiques,
restitutions,
Images satellites ,
ordinateurs, plans…
périphériques
(scanner, table
de digitalisation,
unités
d’archivage etc.), méthodes,
réseaux
Procédures approches,
démarches, …
Matériel
 Les SIG : les composantes
La principale originalité d'un SIG réside dans sa capacité à mettre en
relation des données graphiques et des données non graphiques

L’Information dans un SIG

=
Information géométrique + Information sémantique

Description de la géométrie
Information textuelle,
(Forme de l’entité
qualitative ou quantitative
géographique)
relative à un objet donné .
Représentation des données dans un SIG
Pour modéliser le monde réel il y a deux paramètres à définir :
l’échelle et la projection cartographiques.
1- Échelle cartographique

Signification de l’échelle :

 rapport de représentation Ville

 précision géométrique de l’information

Ville
Représentation des données dans un SIG
Échelle
cartographique

niveau d ’analyse :
 au 1/10.000ème >
communale

 au 1/100.000ème >
provinciale

 au 1/250.000ème >
Régionale

 au 1/1.000.000 ème >

Nationale
Représentation des données dans un SIG
Pour modéliser le monde réel il y a deux paramètres à définir :
l’échelle et la projection cartographiques.
2- Projection cartographique

 Processus qui consiste à transformer et à représenter

sur une surface plane des points situés sur la surface
sphérique (la terre).
 Ce processus fait appel à une méthode de
transformation calculée mathématiquement.
Représentation des données dans un SIG
Caractéristiques des projections cartographiques
Conique Les distorsions sont au nombre de
4 : SADD

 Shape: forme
Cylindrique

 Area: surface

 Distance
Plane

 Direction
Il faut Définir le système de projections le mieux
approprié à chaque territoire.
Pour le Maroc: Conique conforme de Lambert
02- Evolution des SIG
Les SIG : Rappel historique

Charif Al Idrissi (1100 -1165) : il

a réalisé un grand planisphère en
argent avec le commentaire
géographique correspondant:
Kitâb Nuzhat al Mushtâq 29
 Les SIG : Rappel historique

En 1854, Dr. John Snow analyse l'épidémie de choléra

de Londres et en détermine les points de
contamination.

Pour rechercher la source de

l'épidémie, Dr Snow a utilisé une carte
de Londres avec la densité des cas sur
plusieurs périodes. Cette méthode lui
a permis de remarquer que les cas se
concentraient autour d'une pompe à
eau dans un district de Londres.

30
 Les SIG : Évolution historique
Le développement des SIG est étroitement lié à celui de
l'informatique.

Les années 60 • Débuts de l’informatique : premières utilisation des ‘SIG’ par le

Bureau de recensement des USA (< performance / > coût)

• Apparition des premières compagnies de logiciels de SIG : ESRI

Les années 70
• Utilisation des outils de cartographie automatique/SIG dans les
organismes d’Etat (armée, cadastre, services topographiques, …)

• Développement des premiers logiciels (Arcview, Mapinfo)

Les années • Montée en puissance des ordinateurs (>performance / < coût)

80 et 90 • Généralisation de l’utilisation des SIG et élargissement des

thématiques traitées (Intégration dans les outils pédagogiques )
• Début de déploiement des SIG sur Internet.

• Banalisation de l’utilisation des SIG (grand public)

Depuis • Apparition de nouveaux modes de visualisation : 3D, interactif,
2000 • Développement des SIG en ligne : Google Earth, GSM,…
• Apparition de SIG spécialisés :océanographie, hydrologie, géologie,..
Évolution des SIG : Implantation

SIG en Réseau SIG en Réseau

SIG personnel Local Global
(Entreprise) (Internet)
Évolution de la Structure des Données dans les SIG

Une Migration vers les SGBD

Les raisons poussant à l’utilisation
des SGBD :
 Bénéficier de la performance
des SGBD : Volumes de données à
géométrie variable sans limitation
de taille

 Gestion de l’accès simultané

dans un environnement
multiutilisateurs : Bonnes
performances quel que soit le
nombre d’utilisateurs

 Faciliter le partage et la
protection des données : Accès
centralisé aux données de tout le
système
 Les SIG : Évolution des fonctionnalités

5%
Analyse 75%
spatiale Analyse spatiale

10-15% Couplage Couplage

10-15%
d’attributs d’attributs

Conversion des Conversion

75% des
données
données
5%

Passé Future

Acquisition et la Simulation et la
description des données modélisation des données
03-Principaux logiciels SIG
 Principaux logiciels SIG

?
Il peuvent être classés selon:
 La nature des données traitées
 Les fonctionnalités du SIG et ses applicatifs
 L’architecture du système et l’environnement station/micro, serveur…
 Principaux logiciels SIG
Les grandes familles de produits SIG

SIG Grand Public : • SIG gratuits mis en ligne par des organismes publics.
Google earth, • SIG en mode lecture (consultation), utilisables à
Géopotail,…. différentes échelles.

• Conception Assistée par Ordinateur

Les logiciels de CAO :
• Applications architecturales et de design
Microstation, Autocad,
Archicad, ... • Applications privilégiant le graphisme plus que la
gestion et l’analyse de données

SIG standard / • Il permet de sortir très facilement toutes sortes

bureautique : MapInfo, d'analyses thématiques (la cartographie)
Geo concept, … • fonctions d’analyse avec requêtes simples

SIG professionnel / SIG • Gestion d’accès multi-utilisateurs (SGBD)

métiers : ArcInfo, • Analyses spatiales complexes
Intergraph,.,… • Gestion de volumes importants de données
 Principaux logiciels SIG
Points négatifs des logiciels SIG

Type de SIG Points négatifs

SIG souvent verrouillées et peu modulables.
SIG « Grand Public »
Données consultables et non téléchargeables.

Les logiciels de CAO Applications privilégiant le graphisme plus que la

gestion et l’analyse de données
/ DAO
SIG très chers malgré l'apparition de versions gratuites.
SIG standards /
Utilisation complexe, nécessitant une formation.
bureautiques
Interface peu pédagogique.
Complexité de la prise en main.
SIG professionnels /
Difficulté à trouver des données prêtes à l’utilisation.
métiers
Coût des logiciels.
 Principaux logiciels SIG
Répartition du marché mondial des logiciel SIG

Autres ArcGis
32% 35%

MapInfo Intergraph
6% Lecia 14%
6%
Autocad
7%

Réf : http://www.daratech.com
 Principaux logiciels SIG
Les utilisateurs des logiciels SIG / Type de SIG
SIG Utilisateurs caractéristiques
SIG Ils passent en revue et consultent les cartes sur Internet.
Utilisateurs
« Grand
occasionnels Ils se rendent rarement compte qu’ils utilisent un système de SIG.
Public »

Cette catégorie consiste principalement en des opérateurs et des

Les techniciens de SIG.
Utilisateurs de
logiciels
Base Ils ont une connaissance limitée de l’outil SIG qu’ils utilisent de manière
de CAO routinière, une tâche bien définie comme la numérisation de carte et
l’association des attributs liés.

SIG Ces utilisateurs peuvent utiliser les SIG pour résoudre un problème
standards/ Utilisateurs théorique.
bureautiq intermédiaires Ils sont aptes à la planification et à des opérations de mise en oeuvre
ues telles que des extractions, des requêtes et à l'interpolation de données.

Ces types d’utilisateurs sont capables de concevoir une stratégie pour

l'exécution d’un SIG.
SIG
Ils peuvent assurer le déroulement serein d'un projet et sont définis
profession Utilisateurs
comme chefs de projet.
nels / avancés
métiers Leur connaissance profonde des principes et fonctions des SIG leur
permet de les utiliser efficacement afin de répondre aux objectifs des
projets.
04- Sources de données SIG
Principales sources de données des SIG
Relevés de terrain Photographies
GPS Télédétection
Cartes scannées aériennes
et/ou vectorisées spatiale
/photogrammétrie

importation de données Enquêtes, recensements,

externes registres administratifs, ….
Principales sources de données des SIG

L’acquisition de données peut représenter plus de 75%

du coût d’un projet SIG
Principales sources de données des SIG
Relevé sur terrain -> Topographie

Le réseau géodésique est composé de plus de 30.000 points

matérialisés physiquement sur l'ensemble du territoire national
sous diverses formes (Bornes, plaquettes scellées…) dont les
coordonnées sont déterminées avec une très grande précision

En partant de points géodésiques, les topographes

collectent des données sur le terrain en utilisant
différents instruments : Théodolites, Stations totales,
Niveaux…

L’objectif principal des travaux topographiques de terrain

consiste à mesurer les coordonnées des points visés pour
réaliser des plans topographiques
 Principales sources de données des SIG
Photos aériennes : Photogrammétrie

La photogrammétrie aérienne est née dans les années 30,

dès que les géographes et topographes ont découvert
l’intérêt des avions comme plateforme de prise de vue.

Principe : superposition des vues aériennes pour la

reconstitution du terrain en relief (vision 3D)
Résultat : aboutir à la représentation d’un territoire, à
partir de photos

Les photographies aériennes peuvent être

interprétées par : stéréoscope à miroirs,
appareil de restitution, ordinateur équipé de
lunettes spéciales, etc.
Principales sources de données des SIG
GPS : Global Positioning System
Le système GPS est basé sur 24 satellites qui évoluent sur 6 orbites
permettant de déterminer une position en tout temps et en tous lieux sur la
Terre.

Les satellites sont positionnés de telle manière que l’on puisse toujours et à
n’importe quel endroit sur terre capter au moins quatre satellites nécessaires
pour se positionner (3 pour les coordonnées X, Y, Z & le quatrième satellite pour contrôle).

 le GPS permet deux niveaux de précision:

un service de grande précision avec des informations cryptées, réservé aux militaires

un second service aux possibilités dégradées volontairement (d’env. 100 m puis à 30 m) auquel aurait accès
toute personne possédant un récepteur GPS

 l'Agence Spatiale Européenne a lancé en 1999 le projet Galileo qui doublera le système
américain (GPS) avec une précision de moins de 3 mètres.
Principales sources de données des SIG
GPS : Principe du fonctionnement
Le principe de repérage utilisé par le GPS s’appuie sur le principe de la
triangulation:
Le récepteur GPS calcule le temps mis par l'onde émise par le satellite pour lui parvenir.
il en déduit la distance qui le sépare du satellite
(Vitesse de la lumière x temps = Distance).
A partir de 3 satellites il est capable de se positionner. Un quatrième permet d’affiner le
calcul de positionnement.

GPS calcule la distance qui Avec 2 satellites: Avec 3 satellites:

le sépare des satellites Vous êtes quelque part par là Vous êtes ici (x,y,z)
Principales sources de données des SIG
Images provenant de satellites : Télédétection
La télédétection est la technique qui permet d'obtenir de l'information sur la surface de la terre
sans contact direct avec celle-ci.

Tout comme un appareil photo, les satellites captent le rayonnement électromagnétique qui le
vecteur de l'information relative aux objets étudiés.

 Selon le cas, le rayonnement provient du soleil, des objets au sol, ou du satellite lui-même.

le rayonnement réfléchi provient le rayonnement est émis par un le rayonnement est émis par
essentiellement du soleil objet (le rayonnement thermique de satellite lui même (Radar)
la terre).
Principales sources de données des SIG
Télédétection : Caractéristiques des images satellites
 Résolution spatiale: la dimension du plus petit objet que l’on pourra
distinguer

 Résolution spectrale: l'aptitude du satellite à distinguer des

rayonnements électromagnétiques de fréquences différentes.
 Le spectre électromagnétique

 Le spectre électromagnétique est composé d'une grande variété de rayonnements

allant des ondes radio aux rayons gamma

Ce que nous appelons habituellement lumière correspond donc à la très petite portion
du spectre électromagnétique que notre oeil est capable de détecter.

50
 Le spectre électromagnétique
Les scientifiques distinguent généralement 6 gammes de longueurs d’onde :
1. Les rayons g (gamma) sont les plus violents. Ils traversent facilement de grandes épaisseurs de matière
et sont donc dangereux pour les cellules humaines, dans lesquelles ils produisent des mutations.
2. Les rayons-X sont eux aussi violents. Utilisés en médecine pour voir à travers le corps humain.
3. Les ultraviolets restent assez puissants. Ils sont nocifs pour la peau et on doit donc s’en protéger à l’aide
de crèmes solaires. La couche d’ozone est déjà un premier rempart efficace contre ce type de lumière.
4. Le domaine visible correspond à la partie du spectre visible par notre œil. C’est justement dans ce
domaine que le Soleil est le plus lumineux.
5. L’infrarouge est émis par des corps modérément chauds. Un radiateur ou notre corps en produisent.
6. Le domaine radio: La bande FM de nos postes de radio, Les téléphones cellulaires.

51
 Exemple : IKONOS 2
Capetown

1999
Altitude : 681 km
Une orbite circulaire quasi polaire pentagon

Chaque image couvre une surface de 11 km x 11 km

(121 Km2).
Manhattan

Orbite tout les 98 minutes  14.7 orbites/24 heures

Frankfurt

Ikonos est programmable ce qui permet la revisite

d’un même site en moins de 3 jours.

Ikonos acquiert des images en 2 modes :

* Noir et blanc à 1 m de résolution
*Images couleurs (4 bandes) à 4 m de résolution.

52
Ikonos 2 : Japon Avant & après le Tsunami

53
Principales sources de données des SIG
Les principales institutions de production et de diffusion de
l'information au Maroc
Données cartographiques

ANCFCC: L'Agence Nationale de la Conservation Foncière, du

Cadastre et de la Cartographie qui produit et gère une grande
partie de l'information cartographique produite au Maroc.

Données statistiques

La Direction de la Statistique (DS) en tant que principal

organisme autour duquel s'organise le système statistique
national et qui collecte, produit et publie l'information statistique

L'imagerie satellite

Le Centre Royal de Télédétection Spatiale (CRTS) qui

centralise et diffuse l'ensemble de l'imagerie satellite produite
sur le Maroc et les produits dérivés.
54
Principales sources de données des SIG

Les données statistiques de référence

 RGPH: Recensement général de la population et de l'habitat

(1982, 1994, 2004)
 RGA: Recensement Général de l’Agriculture (1996)
 BADOC: Base de données sur les équipements communaux
(1999-2001)
 Base de données sur les finances des communes urbaines
et rurales (1999/2008)
 Enquête nationale sur le niveau de vie des ménages (1998-
1999,….)
 Les annuaires statistiques
 …..
55
Principales sources de données des SIG
Exemples de Cartes de base

 Découpage Administratif
 Localisation des villes
 Orographie
 Réseau routier
 Localisation des aéroports
 Localisation des ports
 Réseau hydrographique
 Bassins versants
Étages bioclimatiques
 ….

56
