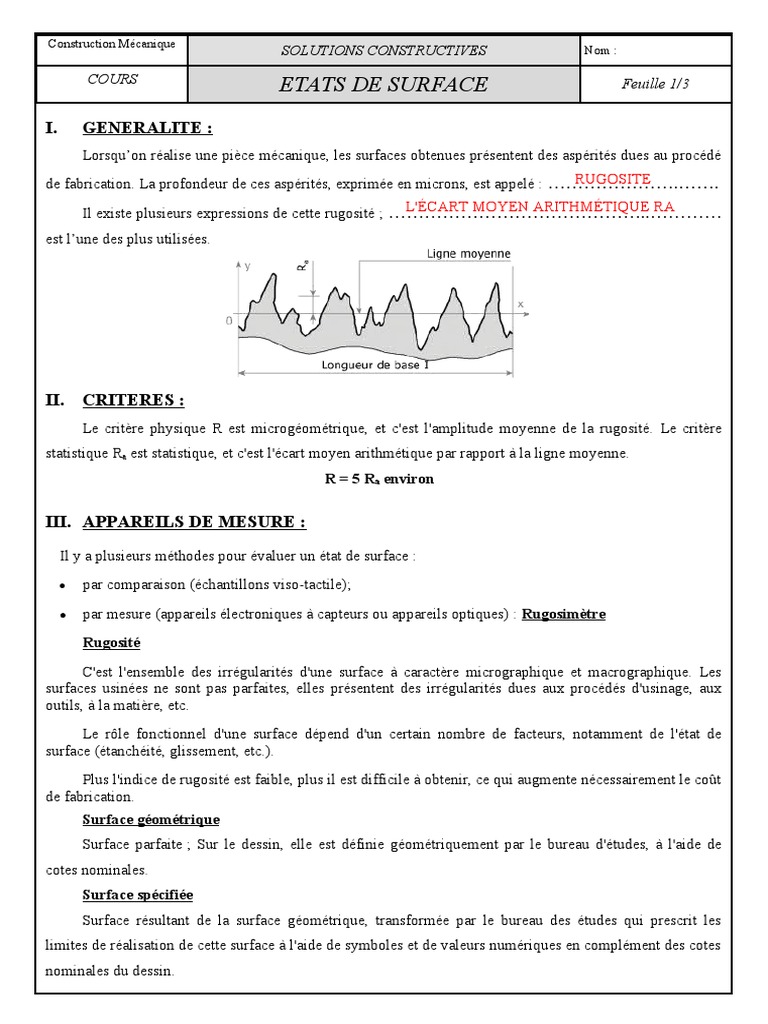

Construction Mécanique

SOLUTIONS CONSTRUCTIVES Nom :

COURS
ETATS DE SURFACE Feuille 1/3

I. GENERALITE :
Lorsqu’on réalise une pièce mécanique, les surfaces obtenues présentent des aspérités dues au procédé
RUGOSITE
de fabrication. La profondeur de ces aspérités, exprimée en microns, est appelé : ………………….…….
L'ÉCART MOYEN ARITHMÉTIQUE RA
Il existe plusieurs expressions de cette rugosité ; ……………………………………..…………
est l’une des plus utilisées.

II. CRITERES :
Le critère physique R est microgéométrique, et c'est l'amplitude moyenne de la rugosité. Le critère
statistique Ra est statistique, et c'est l'écart moyen arithmétique par rapport à la ligne moyenne.
R = 5 Ra environ

III. APPAREILS DE MESURE :

Il y a plusieurs méthodes pour évaluer un état de surface :
 par comparaison (échantillons viso-tactile);
 par mesure (appareils électroniques à capteurs ou appareils optiques) : Rugosimètre
Rugosité
C'est l'ensemble des irrégularités d'une surface à caractère micrographique et macrographique. Les
surfaces usinées ne sont pas parfaites, elles présentent des irrégularités dues aux procédés d'usinage, aux
outils, à la matière, etc.
Le rôle fonctionnel d'une surface dépend d'un certain nombre de facteurs, notamment de l'état de
surface (étanchéité, glissement, etc.).
Plus l'indice de rugosité est faible, plus il est difficile à obtenir, ce qui augmente nécessairement le coût
de fabrication.
Surface géométrique
Surface parfaite ; Sur le dessin, elle est définie géométriquement par le bureau d'études, à l'aide de
cotes nominales.
Surface spécifiée
Surface résultant de la surface géométrique, transformée par le bureau des études qui prescrit les
limites de réalisation de cette surface à l'aide de symboles et de valeurs numériques en complément des cotes
nominales du dessin.
Construction Mécanique
SOLUTIONS CONSTRUCTIVES Nom :

COURS
ETATS DE SURFACE Feuille 2/3

Surface mesurée
Surface déterminée à l'aide des instruments de mesure à partir de la surface réelle. La surface mesurée,
résultant de l'exploration de la surface réelle devra être l'image la plus rapprochée de celle-ci.
Surface réelle
Surface obtenue au cours de la fabrication.

IV. INDICATION D’UN ETAT DE SURFACE :

L’état de surface doit présenter un
écart moyen arithmétique Ra
Symbole général inférieur ou égal à 6,3 μ.
Le procédé d’obtention de la
surface est quelconque.

Surface à usiner par L’état de surface doit présenter un

enlèvement de matière, sans écart moyen arithmétique Ra
spécification d’exigence pour compris entre 3,2 μ et 6,3 μ.
l’état de surface Le procédé d’obtention de la
surface est quelconque.

Surface où l’enlèvement de L’état de surface doit présenter un

matière est interdit, sans écart moyen arithmétique Ra inférieur
spécification d’exigence pour ou égal à 3,2 μ.
l’état de surface La surface doit être obligatoirement
être obtenue par usinage.

L’état de surface doit présenter un

L’état de surface est le écart moyen arithmétique Ra
même pour toutes les inférieur ou égal à 0,8 μ.
surfaces de la pièce. La surface doit être obligatoirement
être obtenue par rectification.

V. POSITION DES SYMBOLES (Exemples) :

Construction Mécanique
SOLUTIONS CONSTRUCTIVES Nom :

COURS
ETATS DE SURFACE Feuille 3/3

VI. SYMBOLISATION DE L’INDICE DE RUGOSITE :
