ENSMR – Département GPI Hiver 2022

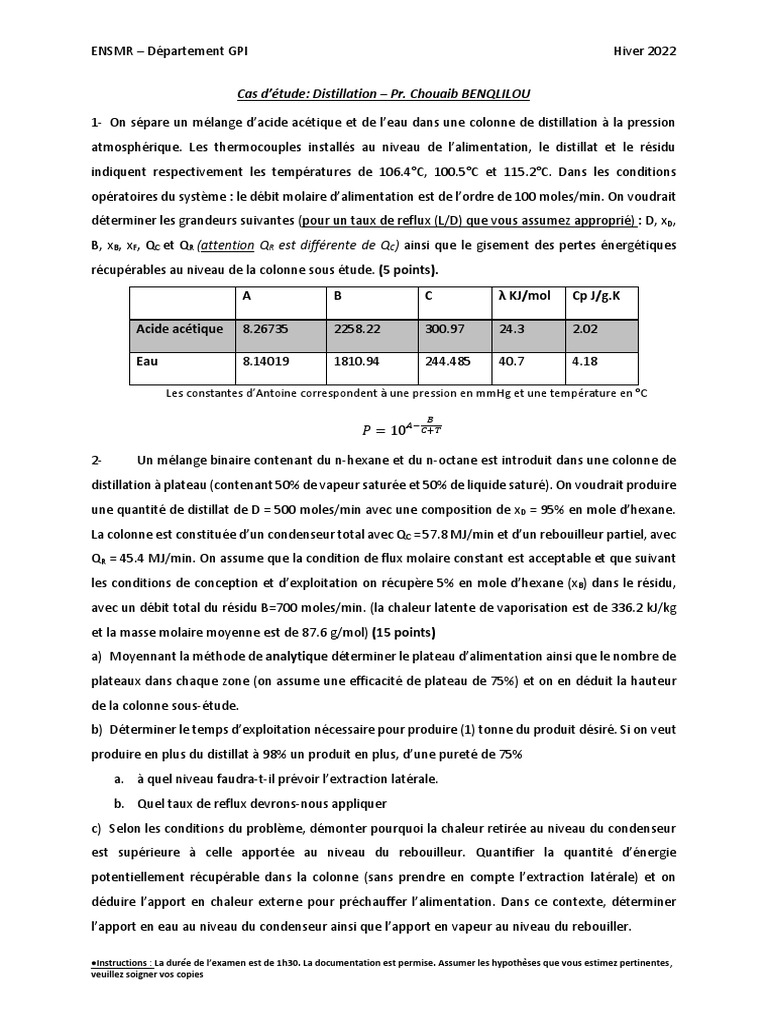

Cas d’étude: Distillation – Pr. Chouaib BENQLILOU

1- On sépare un mélange d’acide acétique et de l’eau dans une colonne de distillation à la pression
atmosphérique. Les thermocouples installés au niveau de l’alimentation, le distillat et le résidu
indiquent respectivement les températures de 106.4°C, 100.5°C et 115.2°C. Dans les conditions
opératoires du système : le débit molaire d’alimentation est de l’ordre de 100 moles/min. On voudrait
déterminer les grandeurs suivantes (pour un taux de reflux (L/D) que vous assumez approprié) : D, xD,
B, xB, xF, QC et QR (attention QR est différente de QC) ainsi que le gisement des pertes énergétiques
récupérables au niveau de la colonne sous étude. (5 points).
A B C λ KJ/mol Cp J/g.K

Acide acétique 8.26735 2258.22 300.97 24.3 2.02

Eau 8.14019 1810.94 244.485 40.7 4.18

Les constantes d’Antoine correspondent à une pression en mmHg et une température en °C

𝐵
𝑃 = 10𝐴−𝐶+𝑇

2- Un mélange binaire contenant du n-hexane et du n-octane est introduit dans une colonne de
distillation à plateau (contenant 50% de vapeur saturée et 50% de liquide saturé). On voudrait produire
une quantité de distillat de D = 500 moles/min avec une composition de xD = 95% en mole d’hexane.
La colonne est constituée d’un condenseur total avec QC = 57.8 MJ/min et d’un rebouilleur partiel, avec
QR = 45.4 MJ/min. On assume que la condition de flux molaire constant est acceptable et que suivant
les conditions de conception et d’exploitation on récupère 5% en mole d’hexane (x B) dans le résidu,
avec un débit total du résidu B=700 moles/min. (la chaleur latente de vaporisation est de 336.2 kJ/kg
et la masse molaire moyenne est de 87.6 g/mol) (15 points)
a) Moyennant la méthode de analytique déterminer le plateau d’alimentation ainsi que le nombre de
plateaux dans chaque zone (on assume une efficacité de plateau de 75%) et on en déduit la hauteur
de la colonne sous-étude.
b) Déterminer le temps d’exploitation nécessaire pour produire (1) tonne du produit désiré. Si on veut
produire en plus du distillat à 98% un produit en plus, d’une pureté de 75%
a. à quel niveau faudra-t-il prévoir l’extraction latérale.
b. Quel taux de reflux devrons-nous appliquer
c) Selon les conditions du problème, démonter pourquoi la chaleur retirée au niveau du condenseur
est supérieure à celle apportée au niveau du rebouilleur. Quantifier la quantité d’énergie
potentiellement récupérable dans la colonne (sans prendre en compte l’extraction latérale) et on
déduire l’apport en chaleur externe pour préchauffer l’alimentation. Dans ce contexte, déterminer
l’apport en eau au niveau du condenseur ainsi que l’apport en vapeur au niveau du rebouiller.

Instructions : La durée de l’examen est de 1h30. La documentation est permise. Assumer les hypothèses que vous estimez pertinentes,
veuillez soigner vos copies
ENSMR – Département GPI Hiver 2022

0,9

0,8

0,7

0,6
y, n-hexane

0,5

0,4

0,3

0,2

0,1

0
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
x, n-hexane

Instructions : La durée de l’examen est de 1h30. La documentation est permise. Assumer les hypothèses que vous estimez pertinentes,
veuillez soigner vos copies
