M.

TINE 2021/2022
MASTER 1 GEOTECH

EXAMEN CALCUL DES STRUCTURES

Exercice

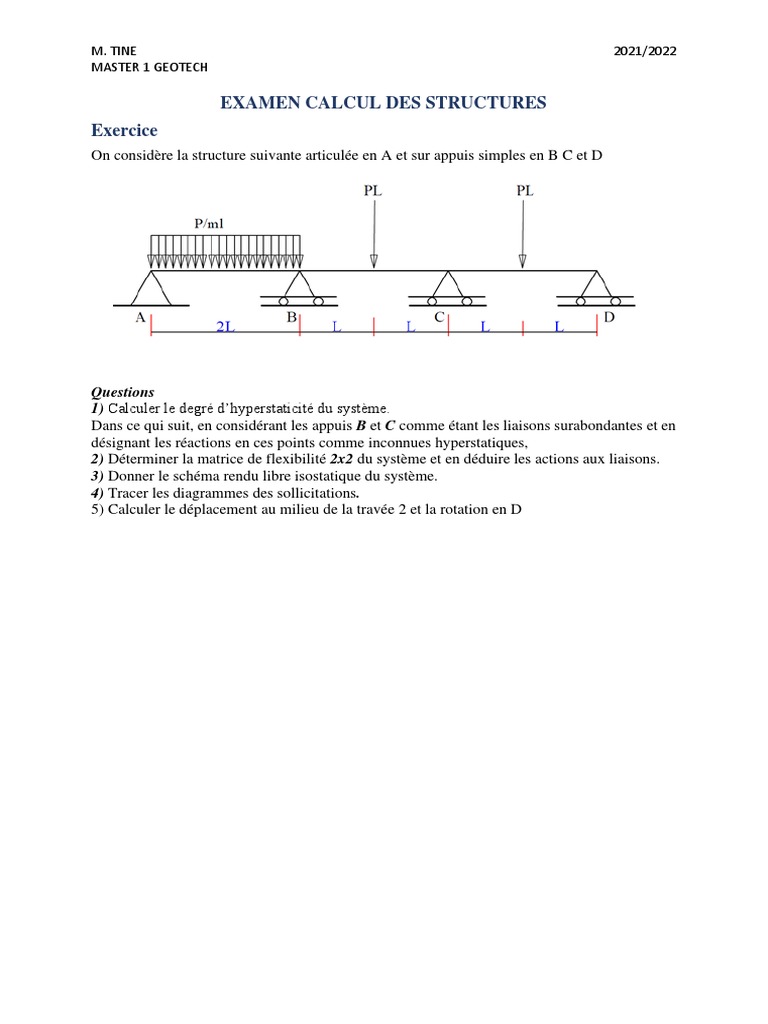

On considère la structure suivante articulée en A et sur appuis simples en B C et D

Questions
1) Calculer le degré d’hyperstaticité du système.
Dans ce qui suit, en considérant les appuis B et C comme étant les liaisons surabondantes et en
désignant les réactions en ces points comme inconnues hyperstatiques,
2) Déterminer la matrice de flexibilité 2x2 du système et en déduire les actions aux liaisons.
3) Donner le schéma rendu libre isostatique du système.
4) Tracer les diagrammes des sollicitations.
5) Calculer le déplacement au milieu de la travée 2 et la rotation en D
