Fault Code WECS

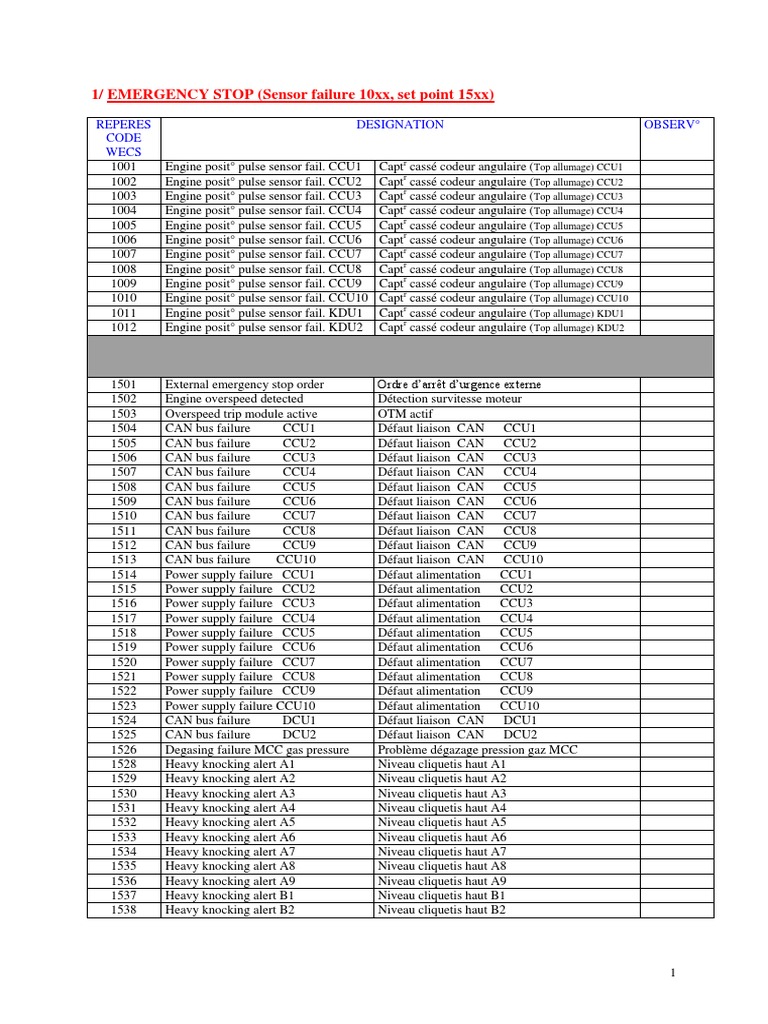

1/ EMERGENCY STOP (Sensor failure 10xx, set point 15xx)
REPERES DESIGNATION OBSERV°

CODE
WECS
1001 Engine posit° pulse sensor fail. CCU1 Captr cassé codeur angulaire (Top allumage) CCU1
1011 Engine posit° pulse sensor fail. KDU1 Captr cassé codeur angulaire (Top allumage) KDU1
1012 Engine posit° pulse sensor fail. KDU2 Captr cassé codeur angulaire (Top allumage) KDU2
1501 External emergency stop order Ordre d’arrêt d’urgence externe

1502 Engine overspeed detected Détection survitesse moteur
1503 Overspeed trip module active OTM actif
1504 CAN bus failure CCU1 Défaut liaison CAN CCU1
1514 Power supply failure CCU1 Défaut alimentation CCU1
1524 CAN bus failure DCU1 Défaut liaison CAN DCU1
1525 CAN bus failure DCU2 Défaut liaison CAN DCU2
1526 Degasing failure MCC gas pressure Problème dégazage pression gaz MCC
1528 Heavy knocking alert A1 Niveau cliquetis haut A1
1537 Heavy knocking alert B1 Niveau cliquetis haut B1
1
CODE
WECS
1548 MCC gas pressure high during start Pression gaz MCC haute pendant le démarrage
1550 Speed déviation from référence Déviation vitesse par rapport à la référence
1551 Load déviation from référence Déviation charge par rapport à la référence
1552 Maximum main fuel duration reached Durée maximale d’injection gaz atteinte
1553 Speed deviation from average speed CCU1 Deviation vitesse / vitesse moyenne CCU1
1563 Speed deviation from engine speed pickup Deviation vitesse capteur vitesse
2/ SHUTDOWN STOP ( Sensor failure 20xx, set point 25xx)

CODE
WECS
2001 Lub. oil pressure sensor failure Capteur pression d’huile cassé
2003 Engine load sensor failure Capteur de charge moteur cassé
2023 Turbo oil pressure s.f. Capteur cassé pression d’huile turbo
2501 External stop order active Ordre de stop extérieur

2502 MCC gas pressure déviation Déviation pression gaz MCC
2504 Lubricant oil pressure low Pression d’huile basse
2505 Exhaust gas température High Température gaz échappement haut
2509 Start attempt failure Démarrage raté
2510 Unloading failure Charge enlevée
2512 Exhaust gas température low Température gaz échappement basse
2513 Lubricant oil pressure High Pression d’huile haute
2514 Low turbo oil pressure Pression huile turbo basse
2515 Metalic détector Particule Détecteur de particules
2516 High HT water temp engine outlet Température eau HT haute
2517 Lubricant oil temp. before engine Température huile basse au démarrage
2518 Exh Gas temp deviation from average Deviation temperature cylindre / temp moyenne
2519 Engine load Surpuissance
2520 Main fuel duration comp. on low side Compensation durée injection au mini
2521 Lubricant oil temperature high Température d’huile haute
2522 Low dev charge air pressure from ref Deviation basse P sural /référence
2
3/ UNLOADING (Sensor failure 30xx Set point 35xx active on CW 220)
CODE
WECS
3001 HT water tempengine outlet high Capteur cassé temp eau HT sortie moteur
3502 HT water température High Température eau HT haute

3503 HT water pressure low Pression eau HT basse
3504 Charge air température High Température d’air de suralimentation haute
3505 LT water pressure low Pression eau BT basse
3506 Exh Gas temp deviation from average Déviation température cylindre / temp moyenne
4/ DERATING (Set point type A = 45xx, B = 46xx and C = 47 xx active on CW 220)

CODE
WECS
4001 Lubricant oil temp before filter s.f. Capteur cassé T° huile avant filtre
4004 Air temperature TC inlet s.f. Capteur cassé T° air admission
4501 High exhaust gas température Température gaz d’échappement haute

4502 High exh gas temp deviation from Deviation haute temp éechappement
average
4503 Low exh gas temp deviation from Deviation basse temp échappement
average
4504 High charge air temperature Temperature sural haute
4505 High charge air pressure Pression sural haute
4601 Light knocking status, cyl A1 Statut cliquetis leger cyl. A1

4610 Light knocking status, cyl B1 Statut cliquetis leger cyl. B1
4701 Lubricant oil temp.high Température d’huile haute

4702 HT water temp.high Température eau HT haute
4707 Exhaust gas temp deviation from Deviation température échappement
average
4708 CAN bus faikure KDU1 Défaut CAN sur KDU1
3
CODE
WECS
4709 CAN bus faikure KDU2 Défaut CAN sur KDU2
4710 Power supply failure KDU1 Défaut alim sur KDU1
4711 Power supply failure KDU2 Défaut alim sur KDU2
4712 Frozen values on KDU1 Valeurs figées sur KDU1
4713 Frozen values on KDU2 Valeurs figées sur KDU2
4714 MCC gas pressure deviation from Déviation pression gaz / reference
reference
5/ START BLOCKING (Set point 55xx active on CW 220)

CODE
WECS
5501 Start air pressure low Pression air démarrage basse
5502 PLC Profibus data not received Données automate non reçues (index 53)
5503 Turning gear engaged Barre à virer engagée
5505 CCU/KDU configuration failure Mauvaise configuration CCU/KDU
5506 Test mode active Mode test MCU actif
5510 MCU restarted MCU redémarrée
5511 Oil pressure turbo low Pression d’huile turbo basse
5512 HT water temperature at engine outlet Temperature Eau HT sortie moteur basse
5513 Average exhaust gas temperature Temperature cylindre basse
5514 CCU software version failure Version soft CCU
6/ ALARM (Sensor failure 60xx, set point 65 xx):

CODE
WECS
6001 MCC gas pressure sensor failure Capteur cassé de pression gaz MCC
6002 PCC gas pressure s.f. Capteur cassé de pression gaz PCC
6006 Start air pressure s.f. Capteur cassé air de démarrage
6007 HT water pressure (engine inlet) s.f. Capteur cassé pression eau HT entrée moteur
6609 LT water temp. s.f. Capteur cassé température eau BT
6010 Exhaust gas temp. s.f. A1 Capteur cassé température gaz échappt A1
6019 Exhaust gas temp. s.f. B1 I Capteur cassé température gaz échappt B1
6020 Exhaust gas temp. s.f. B2 Capteur cassé température gaz échappt B2
6029 Charge air pressure s.f. Capteur cassé pression d’air de sural.
6031 Engine speed pickup s.f. Capteur cassé vitesse moteur
4
CODE
WECS
6032 LT water pressure s.f. Capteur cassé pression eau BT
6034 Internal température DCU1 s.f. Capteur cassé température interne DCU1
6035 Internal température DCU2 s.f. Capteur cassé température interne DCU2
6038 Knock sensor failure A1 Capteur de cliquetis cassé A1
6047 Knock sensor failure B1 Capteur de cliquetis cassé B1
6056 Frozen knock cylinder A1 Valeurs de cliquetis figées A1
6065 Frozen knock cylinder B1 Valeurs de cliquetis figées B1
6074 Engine speed pick up (deviation from Capteur de vitesse (deviation /codeur)
encoder)
6075 Engine speed pick up (>50rpm in stop Capteur de vitesse (> 50rpm en Stop Mode)
mode)
6076 Wastegate position Position wastegate
6501 MCC pressure déviation from ref Déviat°pression gaz par rapport à la réf.
6502 MCC press deviat° from charge air pressure Déviat°pression gaz .par rapport à press° sural
6503 PCC pressure déviation from ref Déviat°pression PCC par rapport à la référence
6504 Lubricant oil sump level low Niveau bas cuvette à huile
6505 Lubricant oil temp. High Température d’huile haute
6508 Start air pressure low Pression air démarrage basse
6509 HT water température High Température eau HT haute
6511 HT water pressure low Pression eau HT basse
6512 LT water température High Température eau BT haute
5
CODE
WECS
6513 Charge air température High Température suralimentation haute
6514 Charge air pressure deviation from ref Pression suralimentation haute
6517 Overload Surcharge
6518 LT water pressure low Pression eau BT basse
6519 Low oil pressure diff. lub. oil filter colmatage filtre à huile
6520 Internal température DCU1 High Température interne DCU1 haute
6521 Internal température DCU2 High Température interne DCU2 haute
6522 Turbo charger oil pressure low Pression huile turbo basse
6523 Internal température CCU1 High Température interne CCU1 haute
6524 Internal température CCU2 High Température interne. CCU2 haute
6533 kW control tripped (speed deviation) Dev° vitesse (perte mode kW)
6538 Exhaust gas average temperature Deviation temperature cylindre
deviation from setpoint
6539 MCC gas valve open at BDC Electrovanne principale ouverte
6540 Load shedding Délestage
6541 Emergency stop relay K1 failed Défaut relais Arret uregence K1
6543 MCC gas valve duration offset in limit, Limite compensation cylindre 1
cyl 1
cyl 2
cyl 3
cyl 4
cyl 5
cyl 6
cyl 7
cyl 8
cyl 9
cyl 10
cyl 12
cyl 12
cyl 13
cyl 14
cyl 15
cyl 16
6
CODE
WECS
cyl 17
cyl 18
6561 Deviation between Wastegate
reference and position
