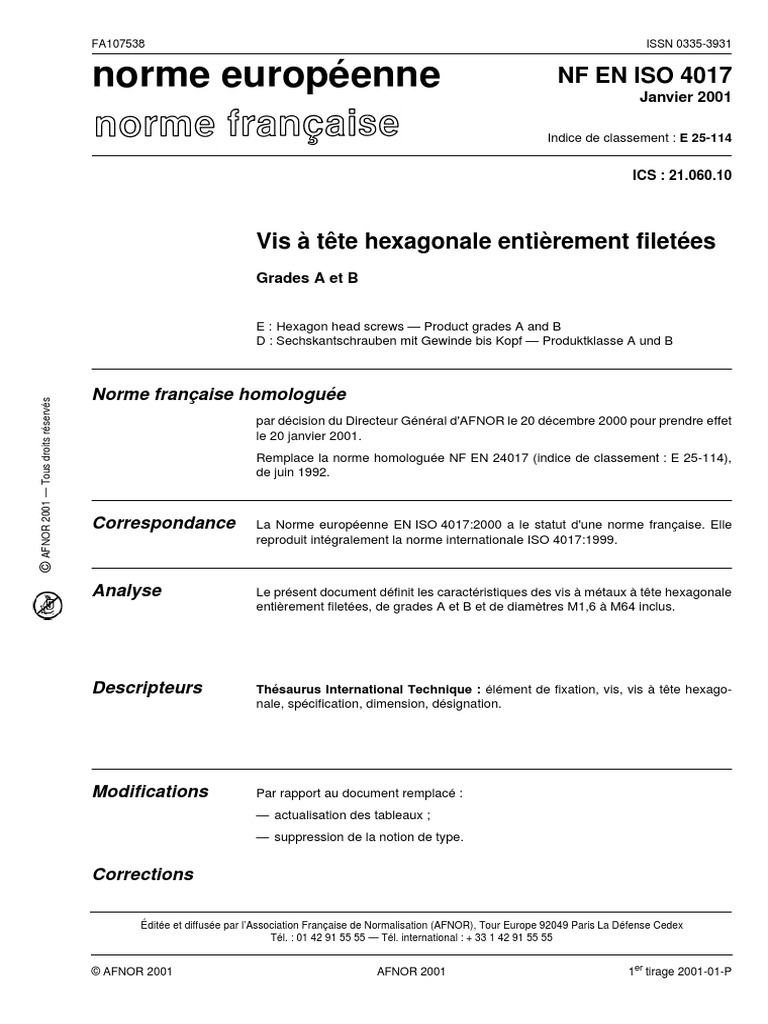

FA107538 ISSN 0335-3931

norme européenne NF EN ISO 4017

Janvier 2001

Indice de classement : E 25-114

ICS : 21.060.10

Vis à tête hexagonale entièrement filetées

Grades A et B

E : Hexagon head screws — Product grades A and B

D : Sechskantschrauben mit Gewinde bis Kopf — Produktklasse A und B

Norme française homologuée

© AFNOR 2001 — Tous droits réservés

par décision du Directeur Général d'AFNOR le 20 décembre 2000 pour prendre effet
le 20 janvier 2001.
Remplace la norme homologuée NF EN 24017 (indice de classement : E 25-114),
de juin 1992.

Correspondance La Norme européenne EN ISO 4017:2000 a le statut d'une norme française. Elle
reproduit intégralement la norme internationale ISO 4017:1999.

Analyse Le présent document définit les caractéristiques des vis à métaux à tête hexagonale
entièrement filetées, de grades A et B et de diamètres M1,6 à M64 inclus.

Descripteurs Thésaurus International Technique : élément de fixation, vis, vis à tête hexago-
nale, spécification, dimension, désignation.

Modifications Par rapport au document remplacé :

— actualisation des tableaux ;
— suppression de la notion de type.

Corrections

Éditée et diffusée par l’Association Française de Normalisation (AFNOR), Tour Europe 92049 Paris La Défense Cedex
Tél. : 01 42 91 55 55 — Tél. international : + 33 1 42 91 55 55

© AFNOR 2001 AFNOR 2001 1er tirage 2001-01-P

Éléments de fixation UNM 04

Membres de la commission de normalisation

Président : M SCHLEISS
Secrétariat : MME BROCARD — UNM

M BATAILLÉ UNM
M BEAL LANFRANCO
M BERTIN RENAULT AUTOMOBILES
M BORGNET UTN
M BOURNAY RENAULT VEHICULES INDUSTRIELS
M BOURSEGUIN CHAPELLET
M DELESSE SCHNEIDER ELECTRIC
M DESVIGNES SNCF-NORHA
M DUMONT TREX
M FLAURAUD AVDEL
M GORY BOLLHOFF OTALU
M GREFF GFD
M GUILLET MINISTERE DE LA DEFENSE — DGA/DCN
MME LACOMBE FAIRCHILD SIMMONDS
M LEVESQUE MECANINDUS
M MOLINA TEXTRON INDUSTRIES
M MONTCHAL EMILE MAURIN
M MUNOZ SNCF
M PARASCANDOLO SIO
MME PECHENARD AFFIX
M PEURIERE CTDEC
M POURTIER SNCF
M REYMOND POTAIN
M ROSESCOU ARS INDUSTRIES
M ROSSAND UGIVIS
M RYAN CTICM
M SCHLEISS TEXTRON INDUSTRIES
M SCHWARTZ RIVEX
M SOUVIGNET CETIM
M THOMAS GFD
M THOMAS PSA PEUGEOT CITROEN
MME VAN HOYE PSM FIXATION
M WEBER DACRAL
 —3— NF EN ISO 4017:2001

Avant-propos national
Références aux normes françaises
La correspondance entre les normes mentionnées à l'article «Références normatives» et les normes françaises
identiques est la suivante :
ISO 225 : NF EN 20225 (indice de classement : E 25-002)
ISO 898-1 : NF EN ISO 898-1 (indice de classement : E 25-100-1)
ISO 965-1 : NF ISO 965-1 (indice de classement : E 03-051)
ISO 3269 : NF EN ISO 3269 (indice de classement : E 25-006)
ISO 3506-1 : NF EN ISO 3506-1 (indice de classement : E 25-100-6)
ISO 4042 : NF EN ISO 4042 (indice de classement : E 25-009)
ISO 4753 : NF EN ISO 4753 (indice de classement : E 25-019)
ISO 4759-1 : NF EN ISO 4759-1 (indice de classement : E 25-022-1)
ISO 6157-1 : NF EN 26157-1 (indice de classement : E 25-100-3)
ISO 8839 : NF EN 28839 (indice de classement : E 25-011)
ISO 10683 : NF EN ISO 10683 (indice de classement : E 25-040)

La correspondance entre les normes mentionnées à l'article «Références normatives» et les normes françaises
de même domaine d'application mais non identiques est la suivante :
ISO 724 : NF E 03-014
ISO 888 : NF E 27-025

Les autres normes mentionnées à l'article «Références normatives» qui n'ont pas de correspondance dans la
collection des normes françaises sont les suivantes (elles peuvent être obtenues auprès d'AFNOR) :
ISO 3508
ISO 8992
NORME EUROPÉENNE EN ISO 4017
EUROPÄISCHE NORM
EUROPEAN STANDARD Novembre 2000

ICS : 21.060.10 Remplace l’EN 24017:1991

Version française

Vis à tête hexagonale entièrement filetées —

Grades A et B
(ISO 4017:1999)
Sechskantschrauben Hexagon head screws —
mit Gewinde bis Kopf — Produktklasse A und B Product grades A and B
(ISO 4017:1999) (ISO 4017:1999)

La présente norme européenne a été adoptée par le CEN le 18 octobre 2000.

Les membres du CEN sont tenus de se soumettre au Règlement Intérieur du CEN/CENELEC qui définit les
conditions dans lesquelles doit être attribué, sans modification, le statut de norme nationale à la norme
européenne.

Les listes mises à jour et les références bibliographiques relatives à ces normes nationales peuvent être obtenues
auprès du Secrétariat Central ou auprès des membres du CEN.

La présente norme européenne existe en trois versions officielles (allemand, anglais, français). Une version faite
dans une autre langue par traduction sous la responsabilité d'un membre du CEN dans sa langue nationale, et
notifiée au Secrétariat Central, a le même statut que les versions officielles.

Les membres du CEN sont les organismes nationaux de normalisation des pays suivants : Allemagne, Autriche,
Belgique, Danemark, Espagne, Finlande, France, Grèce, Irlande, Islande, Italie, Luxembourg, Norvège, Pays-
Bas, Portugal, République Tchèque, Royaume-Uni, Suède et Suisse.

CEN
COMITÉ EUROPÉEN DE NORMALISATION

Europäisches Komitee für Normung

European Committee for Standardization

Secrétariat Central : rue de Stassart 36, B-1050 Bruxelles

© CEN 2000 Tous droits d’exploitation sous quelque forme et de quelque manière que ce soit réservés dans le monde
entier aux membres nationaux du CEN.
Réf. n° EN ISO 4017:2000 F
Page 2
EN ISO 4017:2000

Avant-propos

Le texte de la norme internationale provenant du Comité Technique ISO/TC 2 «Éléments de fixation» de l’Orga-
nisation Internationale de Normalisation (ISO) a été repris comme norme européenne par le Comité Technique
CEN/TC 185 «Éléments de fixation mécaniques filetés et non filetés et accessoires».
Cette norme européenne devra recevoir le statut de norme nationale, soit par publication d’un texte identique, soit
par entérinement, au plus tard en mai 2001, et toutes les normes nationales en contradiction devront être retirées
au plus tard en mai 2001.
La présente norme européenne remplace l’EN 24017:1991.
Selon le Règlement Intérieur du CEN/CENELEC, les instituts de normalisation nationaux des pays suivants sont
tenus de mettre ce document en application : Allemagne, Autriche, Belgique, Danemark, Espagne, Finlande,
France, Grèce, Irlande, Islande, Italie, Luxembourg, Norvège, Pays-Bas, Portugal, République Tchèque,
Royaume-Uni, Suède et Suisse.

Notice d'entérinement

Le texte de la Norme internationale ISO 4017:1999 a été approuvé par le CEN sans aucune modification.
NOTE Les références normatives aux Normes internationales publiées sous forme de normes européennes sont
mentionnées en annexe ZA, (normative) qui fait partie intégrante de ce document.
© ISO ISO 4017:1999(F)

Introduction

La présente Norme internationale fait partie de la série complète des normes de produit ISO traitant des éléments de
fixation à entraînement hexagonal. La série comprend:

a) les vis à tête hexagonale partiellement filetées (ISO 4014, ISO 4015, ISO 4016 et ISO 8765);

b) les vis à tête hexagonale entièrement filetées (ISO 4017, ISO 4018 et ISO 8676);

c) les écrous hexagonaux (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 8673, ISO 8674 et
ISO 8675);

d) les vis à tête hexagonale à embase (ISO 4162 et ISO 15071);

e) les écrous hexagonaux à embase (ISO 4161 et ISO 10663);

f) les vis et écrous pour constructions métalliques (ISO 4775, ISO 7411 à ISO 7414 et ISO 7417).

iii
NORME INTERNATIONALE © ISO ISO 4017:1999(F)

Vis à tête hexagonale entièrement filetées — Grades A et B

1 Domaine d’application

La présente Norme internationale spécifie les caractéristiques des vis à tête hexagonale entièrement filetées de
filetage M1,6 à M64 inclus, de grade A pour les filetages M1,6 à M24 inclus et les longueurs nominales l ⭐ 10d ou
l ⭐ 150 mm, selon la valeur la plus petite, et de grade B pour les filetages ⬎ M24 ou les longueurs nominales l ⬎ 10d
ou l ⬎ 150 mm, selon la valeur la plus petite.

NOTE Ce type de produit est le même que celui qui est traité dans l'ISO 4014, à l'exception du filetage jusque sous tête et
de la longueur nominale l ⭐ 200 mm en série courante.

Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme internationale sont
requises, il est recommandé de les prendre dans les Normes internationales existantes, par exemple ISO 724,
ISO 888, ISO 898-1, ISO 965-1, ISO 3506-1, ISO 4753 et ISO 4759-1.

2 Références normatives

Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente Norme internationale. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente Norme internationale sont invitées à rechercher la possibilité d’appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l’ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.

ISO 225:1983, Éléments de fixation — Vis, goujons et écrous — Symboles et désignations des dimensions.

ISO 724:1993, Filetages métriques ISO pour usages généraux — Dimensions de base.

ISO 888:1976, Boulons, vis et goujons — Longueurs de tige nominales, et longueurs filetées des boulons d'application
générale.

ISO 898-1:1999, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis et goujons.

ISO 965-1:1998, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales.

ISO 3269:—1), Éléments de fixation — Contrôle de réception.

ISO 3506-1:1997, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la corrosion —
Partie 1: Vis et goujons.

ISO 3508:1976, Filets incomplets pour les éléments de fixation avec un filetage selon ISO 261 et ISO 262.

ISO 4042:1999, Éléments de fixation — Revêtements électrolytiques.

1) À publier. (Révision de l’ISO 3269:1988)

1
ISO 4017:1999(F) © ISO

ISO 4753:—2), Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO.

ISO 4759-1:—3), Tolérances pour éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C.

ISO 6157-1:1988, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d’usage général.

ISO 8839:1986, Caractéristiques mécaniques des éléments de fixation — Vis, goujons et écrous en métaux non
ferreux.

ISO 8992:1986, Éléments de fixation — Prescriptions générales relatives aux vis, goujons et écrous.

ISO 10683:—4), Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc.

3 Dimensions

Voir Figure 1 et Tableaux 1 et 2.

Les symboles et désignations des dimensions sont spécifiés dans l'ISO 225.

2) À publier. (Révision de l’ISO 4753:1983)

3) À publier. (Révision de l’ISO 4759-1:1978)

4) À publier.

2
© ISO ISO 4017:1999(F)

Dimensions en millimètres

a β = 15° à 30°
b Le bout doit être chanfreiné ou, pour les vis entièrement filetées de filetage ⭐ M4, l’extrémité peut être brute de roulage (voir
ISO 4753).
c Filetage incomplet u ⭐ 2P
d Axe de référence pour dw
e ds ≈ diamètre sur flancs du filet

Figure 1

3
ISO 4017:1999(F) © ISO

Tableau 1 — Filetages préférentiels

Dimensions en millimètres
Filetage (d) M1,6 M2 M2,5 M3 M4 M5 M6
Pa 0,35 0,4 0,45 0,5 0,7 0,8 1

a max.b 1,05 1,2 1,35 1,5 2,1 2,4 3

min. 0,35 0,4 0,45 0,5 0,7 0,8 1
c max. 0,25 0,25 0,25 0,40 0,40 0,50 0,50
min. 0,10 0,10 0,10 0,15 0,15 0,15 0,15
da max. 2 2,6 3,1 3,6 4,7 5,7 6,8
dw Grade A min. 2,27 3,07 4,07 4,57 5,88 6,88 8,88
B 2,30 2,95 3,95 4,45 5,74 6,74 8,74
e Grade A min. 3,41 4,32 5,45 6,01 7,66 8,79 11,05
B 3,28 4,18 5,31 5,88 7,50 8,63 10,89
nom. 1,1 1,4 1,7 2 2,8 3,5 4
Grade A max. 1,225 1,525 1,825 2,125 2,925 3,65 4,15
k min. 0,975 1,275 1,575 1,875 2,675 3,35 3,85
Grade B max. 1,3 1,6 1,9 2,2 3,0 3,74 4,24
min. 0,9 1,2 1,5 1,8 2,6 3,26 3,76
k wc Grade A min. 0,68 0,89 1,10 1,31 1,87 2,35 2,70
B 0,63 0,84 1,05 1,26 1,82 2,28 2,63
r min. 0,1 0,1 0,1 0,1 0,2 0,2 0,25
nom. = max. 3,20 4,00 5,00 5,50 7,00 8,00 10,00
s Grade A min. 3,02 3,82 4,82 5,32 6,78 7,78 9,78
B 2,90 3,70 4,70 5,20 6,64 7,64 9,64
Grade
A B
l
nom. min. max. min. max.
2 1,8 2,2 — —
3 2,8 3,2 — —
4 3,76 4,24 — —
5 4,76 5,24 — -
6 5,76 6,24 — —
8 7,71 8,29 — —
10 9,71 10,29 — —
12 11,65 12,35 — —
16 15,65 16,35 — —
20 19,58 20,42 18,95 21,05
25 24,58 25,42 23,95 26,05
30 29,58 30,42 28,95 31,05
35 34,5 35,5 33,75 36,25
40 39,5 40,5 38,75 41,25
45 44,5 45,5 43,75 46,25
50 49,5 50,5 48,75 51,25
55 54,4 55,6 53,5 56,5
60 59,4 60,6 58,5 61,5
65 64,4 65,6 63,5 66,5
70 69,4 70,6 68,5 71,5
80 79,4 80,6 78,5 81,5
90 89,3 90,7 88,25 91,75
100 99,3 100,7 98,25 101,75
110 109,3 110,7 108,25 111,75
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 — — 158 162
180 — — 178 182
200 — — 197,7 202,3

4
© ISO ISO 4017:1999(F)

Filetage (d) M8 M10 M12 M16 M20 M24

Pa 1,25 1,5 1,75 2 2,5 3

a max.b 4 4,5 5,3 6 7,5 9

min. 1,25 1,5 1,75 2 2,5 3
c max. 0,60 0,60 0,60 0,8 0,8 0,8
min. 0,15 0,15 0,15 0,2 0,2 0,2
da max. 9,2 11,2 13,7 17,7 22,4 26,4
dw Grade A min. 11,63 14,63 16,63 22,49 28,19 33,61
B 11,47 14,47 16,47 22 27,7 33,25
e Grade A min. 14,38 17,77 20,03 26,75 33,53 39,98
B 14,20 17,59 19,85 26,17 32,95 39,55
nom. 5,3 6,4 7,5 10 12,5 15
Grade A max. 5,45 6,58 7,68 10,18 12,715 15,215
k min. 5,15 6,22 7,32 9,82 12,285 14,785
Grade B max. 5,54 6,69 7,79 10,29 12,85 15,35
min. 5,06 6,11 7,21 9,71 12,15 14,65
k wc Grade A min. 3,61 4,35 5,12 6,87 8,6 10,35
B 3,54 4,28 5,05 6,8 8,51 10,26
r min. 0,4 0,4 0,6 0,6 0,8 0,8
nom. = max. 13,00 16,00 18,00 24,00 30,00 36,00
s Grade A min. 12,73 15,73 17,73 23,67 29,67 35,38
B 12,57 15,57 17,57 23,16 29,16 35,00
Grade
A B
l
nom. min. max. min. max.
2 1,8 2,2 — —
3 2,8 3,2 — —
4 3,76 4,24 — —
5 4,76 5,24 — —
6 5,76 6,24 — —
8 7,71 8,29 — —
10 9,71 10,29 — —
12 11,65 12,35 — —
16 15,65 16,35 — —
20 19,58 20,42 18,95 21,05
25 24,58 25,42 23,95 26,05
30 29,58 30,42 28,95 31,05
35 34,5 35,5 33,75 36,25
40 39,5 40,5 38,75 41,25
45 44,5 45,5 43,75 46,25
50 49,5 50,5 48,75 51,25
55 54,4 55,6 53,5 56,5
60 59,4 60,6 58,5 61,5
65 64,4 65,6 63,5 66,5
70 69,4 70,6 68,5 71,5
80 79,4 80,6 78,5 81,5
90 89,4 90,7 88,25 91,75
100 99,3 100,7 98,25 101,75
110 109,3 110,7 108,25 111,25
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 — — 158 162
180 — — 178 182
200 — — 197,7 202,3

5
ISO 4017:1999(F) © ISO

Tableau 1 (suite)
Filetage (d) M30 M36 M42 M48 M56 M64
Pa 3,5 4 4,5 5 5,5 6

a max.b 10,5 12 13,5 15 16,5 18

min. 3,5 4 4,5 5 5,5 6
c max. 0,8 0,8 1,0 1,0 1,0 1,0
min. 0,2 0,2 0,3 0,3 0,3 0,3
da max. 33,4 39,4 45,6 52,6 63 71
dw Grade A min. — — — — — —
B 42,75 51,11 59,95 69,45 78,66 88,16
e Grade A min. — — — — — —
B 50,85 60,79 71,3 82,6 93,56 104,86
nom. 18,7 22,5 26 30 35 40
Grade A max. — — — — — —
k min. — — — — — —
Grade B max. 19,12 22,92 26,42 30,42 35,5 40,5
min. 18,28 22,08 25,58 29,58 34,5 39,5
k wc Grade A min. — — — — — —
B 12,8 15,46 17,91 20,71 24,15 27,65
r min. 1 1 1,2 1,6 2 2
nom. = max. 46 55,0 65,0 75,0 85,0 95,0
s Grade A min. — — — — — —
B 45 53,8 63,1 73,1 82,8 92,8
Grade
A B
l
nom. min. max. min. max.
2 1,8 2,2 — —
3 2,8 3,2 — —
4 3,76 4,24 — —
5 4,76 5,24 — —
6 5,76 6,24 — —
8 7,71 8,29 — —
10 9,71 10,29 — —
12 11,65 12,35 — —
16 15,65 16,35 — —
20 19,58 20,42 18,95 21,05
25 24,58 25,42 23,95 26,05
30 29,58 30,42 28,95 31,05
35 34,5 35,5 33,75 36,25
40 39,5 40,5 38,75 41,25
45 44,5 45,5 43,75 46,25
50 49,5 50,5 8,75 51,25
55 54,4 55,6 53,5 56,5
60 59,4 60,6 58,5 61,5
65 64,4 65,6 63,5 66,5
70 69,4 70,6 68,5 71,5
80 79,4 80,6 78,5 81,5
90 89,3 90,7 88,25 91,75
100 99,3 100,7 98,25 101,75
110 109,3 110,7 108,25 111,75
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 — — 158 162
180 — — 178 182
200 — — 197,7 202,3
NOTE La gamme des longueurs courantes se situe entre les lignes de démarcation tracées en traits continus forts:
— grade A, au-dessus de la ligne de démarcation tracée en traits interrompus forts;
— grade B, au-dessous de cette ligne de démarcation

a P est le pas du filetage.

b Valeurs conformes à celles de a
max, série normale, données dans l'ISO 3508.
ck = 0,7 kmin
w, min

6
© ISO ISO 4017:1999(F)

Tableau 2 — Filetages non préferentiels

Dimensions en millimètres
Filetage (d) M3,5 M14 M18 M22 M27
Pa 0,6 2 2,5 2,5 3

a max.b 1,8 6 7,5 7,5 9

min. 0,6 2 2,5 2,5 3
c max. 0,40 0,60 0,8 0,8 0,8
min. 0,15 0,15 0,2 0,2 0,2
da max. 4,1 15,7 20,2 24,4 30,4

dw Grade A min. 5,07 19,64 25,34 31,71 —

B 4,95 19,15 24,85 31,35 38
e Grade A min. 6,58 23,36 30,14 37,72 —
B 6,44 22,78 29,56 37,29 45,2
nom. 2,4 8,8 11,5 14 17
Grade A max. 2,525 8,98 11,715 14,215 —
k min. 2,275 8,62 11,285 13,785 —
Grade B max. 2,6 9,09 11,85 14,35 17,35
min. 2,2 8,51 11,15 13,65 16,65
k wc Grade A min. 1,59 6,03 7,9 9,65 —
B 1,54 5,96 7,81 9,56 11,66
r min. 0,1 0,6 0,6 0,8 1
nom. = max. 6,00 21,00 27,00 34,00 41
s Grade A min. 5,82 20,67 26,67 33,38 —
B 5,70 20,16 26,16 33,00 40
Grade
A B
l
nom. min. max. min. max.
8 7,71 8,29 — —
10 9,71 10,29 — —
12 11,65 12,35 — —
16 15,65 16,35 — —
20 19,58 20,42 — —
25 24,58 25,42 — —
30 29,58 30,42 — —
35 34,5 35,5 — —
40 39,5 40,5 38,75 41,25
45 44,5 45,5 43,75 46,25
50 49,5 50,5 48,75 51,25
55 54,4 55,6 53,5 56,5
60 59,4 60,6 58,5 61,5
65 64,4 65,6 63,5 66,5
70 69,4 70,6 68,5 71,5
80 79,4 80,6 78,5 81,5
90 89,3 90,7 88,25 91,75
100 99,3 100,7 98,25 101,75
110 109,3 110,7 108,25 111,75
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 — — 158 162
180 — — 178 182
200 — — 197,7 202,3

7
ISO 4017:1999(F) © ISO

Tableau 2 (suite)
Filetage (d) M33 M39 M45 M52 M60
Pa 3,5 4 4,5 5 5,5

a max.b 10,5 12 13,5 15 16,5

min. 3,5 4 4,5 5 5,5
c max. 0,8 1,0 1,0 1,0 1,0
min. 0,2 0,3 0,3 0,3 0,3
da max. 36,4 42,4 48,6 56,6 67
dw Grade A min. — — — — —
B 46,55 55,86 64,7 74,2 83,41
e Grade A min. — — — — —
B 55,37 66,44 76,95 88,25 99,21
nom. 21 25 28 33 38
Grade A min. — — — — —
k max. — — — — —
Grade B max. 21,42 25,42 28,42 33,5 38,5
min. 20,58 24,58 27,58 32,5 37,5
k wc Grade A min. — — — — —
B 14,41 17,21 19,31 22,75 26,25
r min. 1 1 1,2 1,6 2
nom. = max. 50 60,0 70,0 80,0 90,0
s Grade A min. — — — — —
B 49 58,8 68,1 78,1 87,8
Grade
A B
l
nom. min. max. min. max.
8 7,71 8,29 — —
10 9,71 10,29 — —
12 11,65 12,35 — —
16 15,65 16,35 — —
20 19,58 20,42 — —
25 24,58 25,42 — —
30 29,58 30,42 — —
35 34,5 35,5 — —
40 39,5 40,5 38,75 41,25
45 44,5 45,5 43,75 46,25
50 49,5 50,5 48,75 51,25
55 54,4 55,6 53,5 56,5
60 59,4 60,6 58,5 61,5
65 64,4 65,6 63,5 66,5
70 69,4 70,6 68,5 71,5
80 79,4 80,6 78,5 81,5
90 89,3 90,7 88,25 91,75
100 99,3 100,7 98,25 101,75
110 109,3 110,7 108,25 111,75
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 — — 158 162
180 — — 178 182
200 — — 197,7 202,3
NOTE La gamme des longueurs courantes se situe entre les lignes de démarcation tracées en traits continus forts:
— grade A, au-dessus de la ligne de démarcation tracée en traits interrompus forts;
— grade B, au-dessous de cette ligne de démarcation

a P est le pas du filetage.

b Valeurs conformes à celles de a
max, série normale, données dans l'ISO 3508.
ck
w, min = 0,7 kmin

8
© ISO ISO 4017:1999(F)

4 Spécifications et Normes internationales de référence

Voir Tableau 3.

Tableau 3 — Spécifications et Normes internationales de référence

Matériau Acier Acier inoxydable Métaux

non ferreux

Spécifications Norme ISO 8992

générales internationale

Filetage Tolérance 6g
Normes ISO 724, ISO 965-1
internationales

d ⬍ 3 mm: suivant accord d ⭐ 24 mm: A2-70, A4-70 Matériau

Classes de 3 mm ⭐ d ⭐ 39 mm: 24 mm ⬍ d ⭐ 39 mm:
a
comme
Caractéristiques qualité 5.6, 8.8, 9.8, 10.9 A2-50, A4-50 défini dans
mécaniques d ⬎ 39 mm: suivant accord d ⬎ 39 mm: suivant accord l'ISO 8839
d ⭐ 39 mm: ISO 898-1 d ⭐ 39 mm: ISO 3506-1
Normes
d ⬍ 3 mm et d ⬎ 39 mm: d ⬎ 39 mm: suivant accord
internationales
suivant accord
Pour d ⭐ 24 mm et l ⭐ 10d ou l ⭐ 150 mmb: A
Grades
Tolérances Pour d ⬎ 24 mm ou l ⬎ 10d ou l ⬎ 150 mmb: B
Norme
ISO 4759-1
internationale
Brut et sans finition Sans finition particulière Sans finition
particulière particulière
Les conditions de Les conditions de
revêtements électrolytiques revêtements
font l'objet de l'ISO 4042. électrolytiques
font l'objet de
Les conditions de
l'ISO 4042.
revêtements non
Finition et/ou revêtement électrolytiques de lamelles
de zinc font l'objet de
l'ISO 10683.
Si d'autres conditions de revêtements électrolytiques ou de finitions particulières
sont demandées, il convient qu'elles fassent l'objet d'un accord entre le client
et le fournisseur.
Les limites des défauts de
surface sont fixées dans
l'ISO 6157-1.
Réception La procédure de réception fait l'objet de l'ISO 3269.
a Pour les autres classes de qualité, voir l’ISO 898-1 pour l’acier et l’ISO 3506-1 pour l’acier inoxydable.
b Selon la valeur la plus petite.

5 Désignation
EXEMPLE

Une vis à tête hexagonale entièrement filetée de filetage M12, de longueur nominale l = 80 mm et de classe de qualité
8.8 est désignée comme suit:
Vis à tête hexagonale ISO 4017 - M12 ¥ 80 - 8.8

9
ISO 4017:1999(F) © ISO

Bibliographie

[1] ISO 4014:1999, Vis à tête hexagonale partiellement filetées — Grades A et B

[2] ISO 4015:1979, Vis à tête hexagonale partiellement filetées — Grade B — Tige réduite (diamètre de tige
approximativement égal au diamètre sur flanc de filet)

[3] ISO 4016:1999, Vis à tête hexagonale partiellement filetées — Grade C.

[4] ISO 4018:1999, Vis à tête hexagonale entièrement filetées — Grade C.

[5] ISO 4032:1999, Écrous hexagonaux, style 1 — Grades A et B.

[6] ISO 4033:1999, Écrous hexagonaux, style 2 — Grades A et B.

[7] ISO 4034:1999, Écrous hexagonaux — Grade C.

[8] ISO 4035:1999, Écrous bas hexagonaux (chanfreinés) — Grades A et B.

[9] ISO 4036:1999, Écrous bas hexagonaux (sans chanfrein) — Grade B.

[10] ISO 4161:1999, Écrous hexagonaux à embase cylindro-tronconique — Filetage à pas gros.

[11] ISO 4162:—5), Vis à tête hexagonale à embase cylindro-tronconique — Série étroite — Combinaison de grade
A/B.

[12] ISO 4775:1984, Écrous hexagonaux à serrage contrôlé pour constructions métalliques, à surplats série
large — Grade B — Classes de qualité 8 et 10.

[13] ISO 7411:1984, Vis à tête hexagonale à serrage contrôlé pour constructions métalliques, à surplats série large
(longueurs filetées conformes à l’ISO 888) — Grade C — Classes de qualité 8.8 et 10.9.

[14] ISO 7412:1984, Vis à tête hexagonale à serrage contrôlé pour constructions métalliques, à surplats série large
(longueur filetée écourtée) — Grade C — Classes de qualité 8.8 et 10.9.

[15] ISO 7413:1984, Écrous hexagonaux galvanisés à chaud pour constructions métalliques (filetages majorés),
style 1 — Grades A et B — Classes de qualité 5, 6 et 8.

[16] ISO 7414:1984, Écrous hexagonaux pour constructions métalliques à surplats série large, style 1 — Grade
B — Classe de qualité 10.

[17] ISO 7417:1984, Écrous hexagonaux galvanisés à chaud pour constructions métalliques (filetages majorés),
style 2 — Grade A — Classe de qualité 9.

[18] ISO 8673:1999, Écrous hexagonaux, style 1, à filetage métrique à pas fin — Grades A et B.

[19] ISO 8674:1999, Écrous hexagonaux, style 2, à filetage métrique à pas fin — Grades A et B.

[20] ISO 8675:1999, Écrous bas hexagonaux (chanfreinés) à filetage métrique à pas fin — Grades A et B.

[21] ISO 8676:1999, Vis à tête hexagonale à filetage métrique à pas fin entièrement filetées — Grades A et B.

5) À publier. (Révision de l’ISO 4162:1990)

10
© ISO ISO 4017:1999(F)

[22] ISO 8765:1999, Vis à tête hexagonale à filetage métrique à pas fin partiellement filetées — Grades A et B.

[23] ISO 10663:1999, Écrous hexagonaux à embase cylindro-tronconique — Filetage à pas fin.

[24] ISO 15071:1999, Vis à tête hexagonale à embase cylindro-tronconique — Série étroite — Grade A.

11
 Page 3
EN ISO 4017:2000

Annexe ZA
(normative)
Références normatives aux publications internationales
avec leurs publications européennes correspondantes

Init numérotation des tableaux d’annexe [A]!!!

Init numérotation des figures d’annexe [A]!!!
Init numérotation des équations d’annexe [A]!!!

Cette Norme européenne comporte par référence datée ou non datée des dispositions d'autres publications. Ces
références normatives sont citées aux endroits appropriés dans le texte et les publications sont énumérées ci-
après. Pour les références datées, les amendements ou révisions ultérieurs de l'une quelconque de ces publica-
tions ne s'appliquent à cette Norme européenne que s'ils y ont été incorporés par amendement ou révision. Pour
les références non datées, la dernière édition de la publication à laquelle il est fait référence s'applique.

Publication Année Titre EN Année

ISO 225 1983 Éléments de fixation — Boulons, vis, goujons et EN 20225 1991
écrous — Symboles et désignations des dimensions
ISO 898-1 1999 Caractéristiques mécaniques des éléments de fixa- EN ISO 898-1 1999
tion en acier au carbone et en acier allié — Partie 1 :
Vis et goujons
ISO 3269 2000 Éléments de fixation — Contrôle de réception EN ISO 3269 2000
ISO 3506-1 1997 Caractéristiques mécaniques des éléments de fixa- EN ISO 3506-1 1997
tion en acier inoxydable résistant à la corrosion —
Partie 1 : Vis et goujons
ISO 4042 1999 Éléments de fixation — Revêtements électrolytiques EN ISO 4042 1999
ISO 4753 1999 Éléments de fixation — Extrémités des éléments à EN ISO 4753 1999
filetage extérieur métrique ISO
ISO 6157-1 1988 Éléments de fixation — Défauts de surface — EN 26457-1 1991
Partie 1 : Boulons, vis et goujons d’usage général
ISO 8839 1986 Caractéristiques mécaniques des éléments de fixa- EN 28839 1991
tions — Boulons, vis, goujons et écrous en métaux
non ferreux
