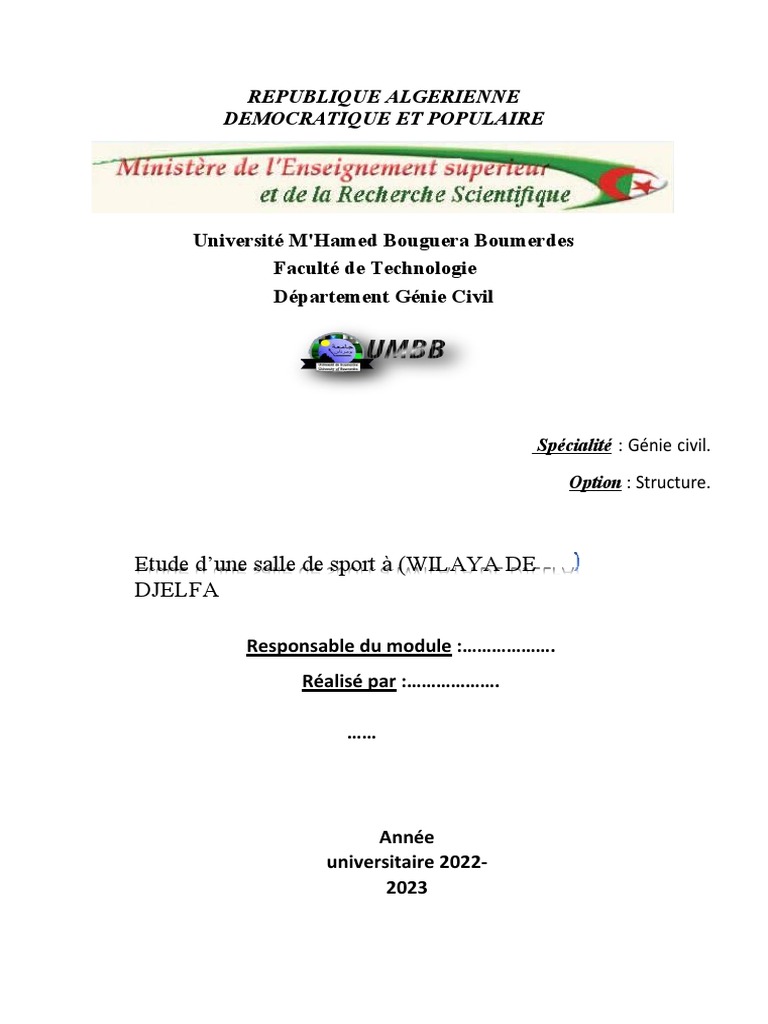

REPUBLIQUE ALGERIENNE

DEMOCRATIQUE ET POPULAIRE

Université M'Hamed Bouguera Boumerdes

Faculté de Technologie
Département Génie Civil

Spécialité : Génie civil.

Option : Structure.

Etude d’une salle de sport à (WILAYA DE

DJELFA

Responsable du module :……………….

Réalisé par :……………….

……

Année
universitaire 2022-
2023
 LE CONTENU
Introduction

CHA1

CHA2

CHA3

1-Etude de vent,
2- Vérification de résistance
3- et l’assemblage

N° Nom prénom variante L1(m) L2(m) H1( m) H2(m)

Fred+ramdane 1 31 21 6 7.4
Kahina+bouchra 2 30 20 5 6.5
Ourida+nihel 3 29 22 5.5 7.4
Khadijato+hamzata 4 31 20 6 7.2
bouthaina 5 30 22 5.9 7.5
youssra 6 25 15 4 5.5
Amina+abir 7 35 25 6 7.5
Lina+ rania 8 33 23 5.4 6.7
Zineb+sarah 9 30 20 5 7.4
Hsan+sidou 10 26 18 6 7.5
ahlam 11 30 23 5.5 7.2
Salah+tarak 12 28 21 5.6 7.4
Imane+ibtissam 13 29 19 6 7.5
Mouhamed+rezouk 14 31 21 6.2 7.3
merouane 15 32 22 6.4 7.5
Islame+abdelghani 16 27 19 5.5 7
Introduction...........................................................................................1
1 Description du projet.......................................................................2
Etude de vent.........................................................................................3
1 Charge du vent.................................................................................3
2 Données relatives au site.................................................................4
3 Détermination de la pression due au vent.......................................4
Calcul de la pression dynamique................................................5
Vent sur pignon sens (V1)..........................................................5
Calcul des coefficients de pression.......................................5
Calcul des pressions sur les différentes parois.....................8
Vent sur long pan sens (V2).....................................................10
Calcul des coefficients de pression.....................................10
Calcul des pressions sur les différentes parois...................13
La verification de la resistance des elements (principaux et
secondaires )........................................................................................15
1 Poteau............................................................................................15
2 Poutre (traverse)............................................................................17
3 Potelet............................................................................................17
4 Panne de toiture :..........................................................................18
Vérifier la résistance des assemblages des éléments principaux........19
1. Poteau /Fondation.........................................................................19
2. Poteau /Poutre(traverse)...............................................................21
Conclusion...........................................................................................23
Références bibliographiques...............................................................24
 Introduction :

Grâce à ses avantages, la charpente métallique est un mode de

construction qui se développe de plus en plus dans le monde.
Une construction, quelle que soit sa destination (habitation,
usage industriel, …) et son principe constructif (matériau, type de
structure), doit être capable de résister aux efforts qui lui sont
appliqués, ce rôle de « résistance » est assuré par l’ossature
L’ossature d’une structure métallique se compose
généralement d’un assemblage de poteaux et de poutres stabilisé
par un système de contreventement. Ces éléments sont fabriqués à
partir de profilés laminés ou soudés.
L’acier utilisé en construction métallique a des caractéristiques
garanties. C’est un matériau isotrope et homogène.
Avantages de la construction métallique :
 Résistance mécanique : résistance élevée à la traction
permettant des portées et hauteurs importantes.
 Possibilité d’adaptation plastique pour une plus grande
Sécurité.
 Préfabrication d’un bâtiment en atelier et montage sur
Chantier.
Inconvénients :
 Prix élevé
 Mauvaise tenue au feu
 La corrosion du métal.

1
1 Description du projet :
Notre projet consiste à étudier un hangar en charpente
Métallique composé d’une salle de sport à la commune de MESSAD
(WILAYA DE DJELFA)
Données géométriques du projet :
Suivant la vue en plan, les dimensions de la structure sont :
 Longueur totale...................................30m
 Largeur totale......................................20m
 Hauteur du Rez-de –chaussé….............6 m
 Hauteur total......................................7.4m
Les ouvertures :
Le hangar comporte :
 Une portée centrale de dimension (3*3) m.
 Les Fenêtres 1,2mx0,6m de deux coté.

Figure 1 : Données géométriques ,Localisation du site du

Projet

2
 Règlement :
Notre conception est essentiellement basée sur les normes
suivantes :
 RNV2013 Règlement Neige et Vent.
 C 2-4.4 CCMA97-Règles Structures acier.

Etude de vent

1 Charge du vent
L'effet du vent sur une construction vas influencer sur la
Stabilité de l’ouvrage, pour cela, une étude doit être élaborée pour
la Détermination des différentes actions dues au vent et ceci dans
toutes les directions possibles.
Les actions du vent appliquées aux parois, dépendent de :
 La direction.
 La catégorie la construction
 Le site d’implantation de la structure et leur environnement.
 La forme géométrique et les ouvertures de la structure.

Directions du vent
V1 : Vent sur pignon.
V2 : Vent sur long pan.

Figure 2 :Actions dues au vent.

3
2 Données relatives au site
Le site du projet se trouve dans la wilaya DJELFA dont les
caractéristiques sont les suivants :
Zone de vent III: qréf =575N/m2 (Tableau2.2-RNV2013).
Catégorie du terrain IV:
KT = 0.24 ; Z0 (m) = 1 m ; Zmin(m) = 16 m ; ε=0.46
Nature du site plat (Ct = 1)

3 Détermination de la pression due au vent

Selon le RNV99 version 2013, la pression due au vent est calculée
par la formule :
qj = Cd × qdyn (z) × (Cpe - Cpi) [N/m²]
 La pression dynamique
qdyn (ze) = qréf × Ce (zj) [N/m²]
Remarque
 Pour Zj en (m) c’est la distance verticale mesuré à partir du
niveau du sol au centre de l’élément cet élément de surface est
verticale
 La hauteur totale de la construction si cet élément de surface
j fait partie de la toiture

 Coefficient d’exposition
Ce=(Ce)2 *(Ct)2 *(1+7Kt /Cr Ct )
 Coefficient de rugosité
𝐶 𝑧
𝑟
(𝑧) = 𝑘𝑡 𝐿𝑛( ) pour 𝑍𝑚𝑖𝑛 < 𝑍 ≤ 200𝑚
𝑧0
𝑧 𝑚𝑖𝑛
𝐶𝑟 (𝑧) = 𝑘𝑡 𝐿𝑛( 𝑧0
) pour𝑍 < 𝑧 𝑚𝑖𝑛……….. **

 Coefficient dynamique (Cd)

4
 Le coefficient dynamique dépend de la hauteur et du type de la
structure.
La structure du bâtiment étant une structure métallique, dont la
hauteur est inférieure à 15m. On prend Cd=1 (chapitre 3 §3.2 ) RNV2013
 Coefficient de pression extérieure Cpe.
 Cpe = Cpe1 si S ≤ 1 m2
 Cpe = Cpe1 + (Cpe10 –Cpe1) log 10 (s) si 1 m2 ≤ S ≤ 10 m2
 Cpe = Cpe10 si S ≥ 10 m2
Avec : S est la surface chargée de la paroi considérer
Calcul de la pression dynamique :
Après la vérification on a calculé avec l’équation **
Z Cr Ce Qref Qdyn
TOITURE 7.4 0.67 1.57 575 902.75
RDC 3 0.67 1.57 902.75
Tableau 1: la pression dynamique
Vent sur pignon sens (V1) :
Calcul des coefficients de pression
Calcul des coefficients de pression extérieure Cpe
Parois verticales :
b= 20 m , d=30 m , h=6 m
e=min(b,2h)=(20,2*7.4) d=30m sup a e=14.8
e/5 =2.96m , ( e-e/5 )= 11.84 m

Vue 3D vue en élévation

Figure 3 : Division de la paroi verticale selon le chargement du
vent directions pignon

5
Pour notre cas : S ≥ 10 m² Cpe =Cpe10
Elément A B C D E

S(m2) 17.76 71.04 91.2 134 134

Cpe -1 -0.8 -0.5 +0.8 -0.3

Tableau 2:coefficient de pression extérieure#

Figure 4: Valeurs de Cpe pour les zones de la paroi verticale

directions V1
Toitures de deux versante
𝐭𝐚𝐧 𝟏, 𝟒/𝟏𝟎 =7.97
e/4=3.7m , e/10=1.48m
Vent a ϴ=90

VUE 3D vue en élévation

Figure 5 Division de la toiture selon le chargement du vent directions
pignon

6
Elément F G H I
S (m2) 5.48 9.32 59.2 226

Les valeurs intermédiaires s’obtiennent par interpolation

linéaire entre les coefficients de pression pour α=5⁰ et α=15⁰
Element F : s=5.48m2 1𝑚2 < 𝑠 ≤ 10𝑚2
5 ° → −1.6
2.97∗0.3
{7.97° → Cpe10 Cpe10 => − 1.6 => Cpe10 =-1.51
10
15° → −1.3
5 ° → −2.2
2.97∗0.2
{7.97° → Cpe1 Cpe1 => − 2.2 => Cpe1 =-2.14
10
15° → −2
Cpe=-2.14+(-1.51+2.14)log 5.48 => Cpe =-1.67
Element G : s=9.32 m2 1𝑚2 < 𝑠 ≤ 10𝑚2
5 ° → −1.3
{7.97° → Cpe10 => Cpe10 =-1.3
15° → −1.3
5 ° → −2
{7.97° → Cpe1 => Cpe1 =-2
15° → −2
Cpe=-2+(-1.3+2)9.32 => Cpe =-1.32
Element H : s=59.2 m2 ≥ 10𝑚2 Cpe =Cpe10
5 ° → −0.7
2.97∗0.1
{7.97° → Cpe10 Cpe10 => − 0.7 => Cpe10 =-0.67
10
15° → −0.6
Cpe =-0.67
Element I : s=226m2 ≥ 10𝑚2

Cpe =-0.5

7
Figure 6 : Valeurs de Cpe1 pour les zones de la toiture directions (V1)
Coefficient de pression intérieure Cpi sens pignon :
Construction sans cloison intérieure.
∑ 𝑑𝑒𝑠 𝑠𝑢𝑟𝑓𝑎𝑐𝑒𝑠 𝑑𝑒𝑠 𝑜𝑢𝑣𝑒𝑟𝑡𝑢𝑟𝑒𝑠 𝑠𝑜𝑢𝑠 𝑙𝑒 𝑣𝑒𝑛𝑡 𝑒𝑡 𝑝𝑎𝑟𝑎𝑙𝑙𝑒𝑙𝑒𝑠 𝑎𝑢 𝑣𝑒𝑛𝑡
µp= ∑ 𝑠𝑢𝑓𝑎𝑐𝑒𝑠 𝑑𝑒 𝑡𝑜𝑢𝑡𝑒𝑠 𝑙𝑒𝑠 𝑜𝑢𝑣𝑒𝑟𝑡𝑢𝑟𝑒𝑠
(2∗32)+(30∗0.6∗1.2)+2∗32+(12∗0.6∗1.2)
66.24
µp= = = 0.71
92.88 92.88

0.9 → −0.5
{ 0.71 → Cpi ⟹ 𝐂𝐩𝐢 = −𝟎. 𝟏𝟗
0.1 → 0.8
Calcul des pressions sur les différentes parois
RDC
Element Cd Cpe Cpi Cpe - Cpi Qj
[N/m2]

A -1 -0.81 -731.23
B -0.8 -0.61 -550.68
C 1 -0.5 -0.19 -0.31 -279.85
D +0.8 0.99 893.72
E -0.3 -0.11 -99.30
Tableau 3:les pressions sur les parois RDC sens pignon[N/m2].

8
 Toiture
Element Cd Cpe Cpi Cpe - Cpi Qj
[N/m2]
F -1.67 -1.48 -1336.07
G 1 -1.32 -0.19 -1.13 -1020.11
H -0.67 -0.48 -433.32
I -0.5 -0.31 -279.85
Tableau 4: les pressions sur les parois toiture sens pignon [N/m2].

Figure 7 : Pressions sur les parois verticales directions du vent (V1)

[N/m2].
-1336.07

-433.32 -279.85
V1
-1020.11
-1020.11
-1336.07 -433.32 -279.85

Figure 8 : Pressions sur la toiture directions du vent (V1) [N/m2].

9
 Vent sur long pan sens (V2)
Calcul des coefficients de pression
Calcul des coefficients de pression extérieure Cpe
Parois
verticales : b= 30
m
d=20 m
h=6 m
e=min(b,2h)=(20,14.8) => d sup e

Vue 3D vue en élévation

Figure 9: Division de la paroi verticale selon le chargement du vent
directions long pan
Remarque
 Concernent les surface, {paroi A S=18.36 m2 paroi C S=33.1 m2
paroi B S=82.54 m2 paroi E ET D S=180m2 }
 Pour Cpe ne change pas selon le tableau 5.1 (DTR c2-47)

10
 Toitures de deux versante

𝐭𝐚𝐧 𝟏, 𝟒/𝟏𝟎 =7.97

e/4=3.7 , e/10=1.48
Vent a ϴ=0

Vue en élévation
Figure 10: Division de la toiture selon le chargement du vent
directions long pan
Elément F G H I j
S 1.48*3.7 22.6*1.48= 8.52*30 255.6 1.48*30=44.4
M2 =5.48 33.45 = 255.6

Zone pour vent de direction 0°

Tableau 5.4 (DTR c2-47)

11
 Les valeurs intermédiaires s’obtiennent par interpolation
linéaire entre les coefficients de pression pour α=5⁰ et α=15
Action vers le haut
Elément F s=5.48𝒎𝟐 1𝑚2 < 𝑠 ≤ 10𝑚2
5 ° → −1.7 2.97∗0.8
{7.97° → Cpe10 =>Cpe10 = − 1.7 = −𝟏. 𝟒𝟔
10
15° → −0.9
5 ° → −2.5 2.97∗0.5
{7.97° → Cpe1 => Cpe1 = − 2.5 = −𝟐. 𝟑𝟓
10
15° → −2
Cpe=-2.35+(-1.46+2.35) log5.48
Cpe=-1.69
Elément G s=33.45 ≥ 10𝑚2
5 ° → −1.2
𝟐.𝟗𝟕∗𝟎.𝟒
{7.97° → 𝐂𝐩𝐞𝟏𝟎 => Cpe 10 = − 𝟏. 𝟐 = −𝟏. 𝟎𝟖
𝟏𝟎
𝟏𝟓° → −0.8
Cpe10=Cpe=-1. 08
Elément H s=255.6𝒎𝟐 ≥ 10𝑚2
5 ° → −0.6
𝟐.𝟗𝟕∗𝟎.𝟑
{7.97° → 𝐂𝐩𝐞𝟏𝟎 => Cpe10 = − 𝟎. 𝟔 = −𝟎. 𝟓𝟏
𝟏𝟎
𝟏𝟓° → −0.3
Cpe10=Cpe=-0.51
Elément I s=255.6𝒎𝟐 ≥ 10𝑚2
5 ° → −0.3
7.97° → 𝐂𝐩𝐞𝟏𝟎 => Cpe10 = 𝟐.𝟗𝟕∗−𝟎.𝟏 − 𝟎. 𝟑 = −𝟎. 𝟑𝟑
𝟏𝟎
𝟏𝟓° → −0.4
Cpe10=Cpe=-0.33

12
Elément J s=44.4𝒎𝟐 ≥ 10𝑚2
5 ° → −0.3
𝟐.𝟗𝟕∗𝟎.𝟕
7.97° → 𝐂𝐩𝐞𝟏𝟎 => Cpe10 = − 𝟎. 𝟑 = −𝟎. 𝟓𝟏
𝟏𝟎
𝟏𝟓° → −1
Cpe10=Cpe= -0.51
Action vers le bas
Pour les Eléments G ET H ,F
5°→0
{7.97° → 𝐂𝐩𝐞𝟏𝟎 𝐂𝐩𝐞𝟏𝟎 = Cpe= 0.06
𝟏𝟓° → +0.2
Pour les Eléments I , J
Cpe= 0
Coefficient de pression intérieure Cpi sens long pan :
Construction sans cloison intérieure.
∑ 𝑑𝑒𝑠 𝑠𝑢𝑟𝑓𝑎𝑐𝑒𝑠 𝑑𝑒𝑠 𝑜𝑢𝑣𝑒𝑟𝑡𝑢𝑟𝑒𝑠 𝑠𝑜𝑢𝑠 𝑙𝑒 𝑣𝑒𝑛𝑡 𝑒𝑡 𝑝𝑎𝑟𝑎𝑙𝑙𝑒𝑙𝑒𝑠 𝑎𝑢 𝑣𝑒𝑛𝑡
µp = ∑ 𝑠𝑢𝑓𝑎𝑐𝑒𝑠 𝑑𝑒 𝑡𝑜𝑢𝑡𝑒𝑠 𝑙𝑒𝑠 𝑜𝑢𝑣𝑒𝑟𝑡𝑢𝑟𝑒𝑠
(4∗32)+(24∗0.6∗1.2)+32+(15∗0.6∗1.2) 73.08
µp = = 0.79
27∗0.6∗1.2∗2+2∗32+4∗32 92.88
=
0.9 → −0.5
{ 0.79 → Cpi ⟹ Cpi = −0.32
0.1 → 0.8
Calcul des pressions sur les différentes parois :
Paroi vertical
Element Cd Cpe Cpi Cpe - Cpi Qj
[N/m2]

A -1 -0.68 -613.87
B -0.8 -0.48 -433.32
C 1 -0.5 -0.32 -0.18 -162.495
D +0.8 1.12 1011.08
E -0.3 0.02 18.055
Tableau 5 : les pressions sur les parois RDC sens long pan[N/m2]
13
Toiture
Element Cd Cpe Cpi Cpe - Cpi Qj
[N/m2]

F -1.69 -1.37 -1236.77

0.06 0.38 343.045
G 1 -1.08 -0.32 -0.76 -686.09
0.06 0.38 343.045
H -0.51 -0.19 -171.52
0.06 0.38 343.045
I -0.33 -0.01 -9.028
J -0.51 -0.19 -171.523
Tableau 6: les pressions sur les parois toiture sens long pan [N/m2].

Figure 11 :Pressions sur la toiture directions du vent (V2).

Figure 12 : Pressions sur les parois verticales directions du vent (V2) .

14
La vérification de la résistance des éléments (principaux et
secondaires)

En charpente métallique, il faut vérifier la résistance des

éléments pour aussi leur stabilité telle que le « flambement,
déversement..».
Il existe plusieurs vérifications de résistance selon les
sollicitations appliquées à s’avoir : « traction, compression, effort
tranchant, flexion ».

Figure 13 :phénomènes d’instabilité

Les Eléments principaux sont : poteaux, poutre.
Les Eléments secondaires sont : potelet, les pannes de toiture .

1 Poteau :
Elément soumis à la flexion dévie +un effort de compression
L0 = 6,00m
Section HEA 400 (Classe2)
Efforts : Nsd = 250KN Msdy = 50KN.m Msdz = 20KN.m
Lfy =Lfz = 0,7L0
 Les caractéristiques géométriques :
H=390mm , b=300mm,A= 159 cm2 ,wpl.y=2561.8cm3 ,wplz=872.9cm3,
wel.y=2311.3cm3 ,welz=570.9cm3,iy=16.84cm,iz=7.34cm.
15
 Plan XOZ Plan XOY

𝐿𝑓 0.7∗6∗10 2
λy = = =24.94 𝐿𝑓 0.7∗6∗102 =57.22
𝑖𝑦 16.84 λz = 𝑖𝑧 = 7.34

λy λz
λy𝑏𝑎𝑟 = 93.9
= 0.27 λz𝑏𝑎𝑟 = 93.9
= 0.61

ℎ
= 390
{𝑏 𝑦 − 𝑦 𝑐𝑜𝑢𝑟𝑏𝑒 𝑎
300 {
𝑡𝑓=19≤40𝑚𝑚 𝑧 − 𝑧 𝑐𝑜𝑢𝑟𝑏𝑒 𝑏

0.2 1 0.6 0.8371

0.27 xy 0.61 xz
0.3 0.9775 0.7 0.7837
−0.0225∗0.07 −0.0534∗0.01
𝐗𝐲 = 0.1 + 1 => 𝒙 = 𝟎. 𝐗𝐳 = 0.1 + 0.8371 => 𝒙𝒛 = 𝟎.
𝒚

𝑥𝑚𝑖𝑛=min(𝐗𝐲,𝐗𝐳)=
0.8318
𝑏𝑎𝑟
‫ﻟ‬I λ𝑚𝑎𝑥=0.61>0.2
250 ∗ 10−3
0.8318 ∗ 159 ∗ 235 ∗ 10−4 = 0.08 < 0.1
❪ ⁄
1.1
I 𝑐𝑜𝑛𝑑𝑖𝑡𝑖𝑜𝑛 𝑛 𝑒𝑠𝑡 𝑝𝑎𝑠
′
𝗅
𝑣𝑒𝑟𝑖𝑓𝑖𝑒
Ky = 1
Kz = 1
250 ∗ 10 −3
50 ∗ 10−3 20 ∗ 10−3
159 ∗ 0.8318 ∗ 235 ∗ 10−4 + 2561.8 ∗ 235 ∗ 10−6 + 872.9 ∗ 235 ∗ 10−6 =
1.1 1.1 1.1
0.088 + 0.091 + 0.107 = 0.286 < 1
Condition de la résistance du poteau est vérifié
16
2 Poutre (traverse) :
Elément Soumis à la flexion composé (effort de traction +moment de
flexion)
L0 = 20,00m
Section IPE 400 (Classe1)
Efforts : Nsd = -120KN(traction) Msdy = 35KN.m
 Les caractéristiques géométriques :
A= 84.5 cm2 ,wpl.y=1307.1cm3 .
 Sous l’effort de traction :
𝑁𝑠𝑑
<1
𝐴𝑓𝑦
1.1
120 ∗ 10−3
84.5 ∗ 235 ∗ 10−4 = 0.07 < 1
1.1
 Sous M (la
flexion) 35 ∗ 10−3
𝑀𝑠𝑑𝑦
𝑤 𝑦 𝑓 = 1307.1 ∗ 235 ∗ 10−6 = 0.13 < 1

𝑝𝑙 𝑦
1.1 1.1
 Combinaison
0.07+0.13=0.2< 1
La résistance du Poutre (traverse) est vérifié

3 Potelet :
Elément soumis à la flexion composée (effort de compression
+moment de flexion)
Section IPE 200 (Classe1)
Efforts : Nsd = 25KN Msdy = 15KN.m
Lfy =Lfz = L0=7.4m 17
  Les caractéristiques géométriques :
A= 28.5 cm2 ,wpl.y=220.6cm3 , wel.y=194.3 cm3.

25 ∗ 10−3 15 ∗ 10−3
+ =
28.5 ∗ 235 ∗ 10−4 220.6 ∗ 235 ∗ 10−6
1.1 1.1
0.041 + 0.32 = 0.361 < 1
La résistance du Potelet est vérifiée

4 Panne de toiture :
Elément Soumis à la flexion dévie
L0 = 6,00m
Section IPE 120 (Classe1)
Efforts : Msdy = 10KN.m Msdz = 5KN.m
 Les caractéristiques géométriques :
Wpl.z= 13.6cm3 , wpl.y=60.7cm3 .

𝑀𝑠𝑑𝑦 𝑀𝑧𝑠𝑑𝑧
𝑤𝑦 𝑓 + 𝑤 𝑓 < 1
𝑝𝑙 𝑝𝑙 𝑦
𝑦 1.1
1.1
10∗10−3 5∗10−3
60.7∗235∗10−6
+ 13.6∗235∗10−6 =0.771+1.72 > 1
1.1 1.1

La résistance du Panne de toiture n’est pas vérifie

 Donc on change de profilé {prend IPE220}
10∗10−3 5∗10−3
285.4∗235∗10−6
+ 58.1∗235∗10−6 =0.58≤1
1.1 1.1

La résistance du Panne de toiture est vérifie

18
Vérifier la résistance des assemblages des éléments
principaux
Un assemblage est un dispositif qui permet de réunir et de
solidariser plusieurs pièces entre elles, en assurant la transmission et
la réparation des diverses Sollicitations entre les pièces.
1. Poteau /Fondation
Section HEA 400 (Classe1)
Efforts : Nsd = -130KN(Traction) Vsdz = 45KN Msdy = 30KN.m
Boulons HR30 classe 10.9/ Trous normaux/ Surfaces non traitée

Figure 14 :assemblage poteaux poutre

As=561mm2 , dm=49.6 ,d0=33mm, fub=1000 MPA , fu=360MPA , ks=1
µ=0.2 , tp=20mm
 L’effort revenant aux boulon
Effort de cisaillement
45
𝐹𝑣𝑠𝑑 = = 11.25𝐾𝑁
4
Effort de
traction 𝐹 𝑀𝑠𝑑 𝑑𝑚𝑎𝑥
𝑡𝑠𝑑 =
∑ 𝑑𝑖2
19
YG=120mm , d1=d2=120mm

∑ 𝑑𝑖2 = 1202 ∗ 4 = 57600𝑚𝑚2

30 ∗ 120 ∗ 10−3
𝐹𝑡𝑠𝑑 = −6
= 62.5 𝐾𝑁
57600 ∗ 10
130
𝐹𝑡𝑠𝑑 = = 32.5𝐾𝑁
4
𝐹𝑡𝑠𝑑 = 32.5 + 62.5 = 95𝐾𝑁

 Résistance de calcul :
L’effort précontrainte :
𝐹𝑃𝐶𝑑 = 0.7 ∗ 1000 ∗ 561 ∗ 10−3
𝐹𝑃𝐶𝑑 = 392.7𝐾𝑁
𝐹𝑡𝑠𝑑 ≤ 𝐹𝑃𝐶𝑑
95 ≤ 392.7 CV
Résistance à la traction de boulon :
0.9 ∗ 561 ∗ 1000
𝐹𝑡𝑅𝑑 =
1.5
𝐹𝑡𝑅𝑑 = 336.6𝐾𝑁
Résistance de poinçonnement de la pièce :
0.6 ∗ 𝜋 ∗ 49.6 ∗ 20 ∗ 360 ∗ 10−3
𝐵𝑃𝑅𝑑 =
1.25
𝐵𝑃𝑅𝑑 = 538.52𝐾𝑁
𝐹𝑡𝑠𝑑 ≤ min(𝐹𝑡𝑅𝑑, 𝐵𝑃𝑅𝑑)

95 ≤ min(336.6,538.52) CV
Résistance de la pression
diamétrale : E1=145mm ,
d0=33 ,p1=240mm
2.5 ∗ 1 ∗ 360 ∗ 30 ∗ 20 ∗ 10−3
𝐹𝑏𝑅𝑑 =
1.25
𝐹𝑏𝑅𝑑 = 432𝐾𝑁
145 240 1 1000
𝛼 = min( , − , 𝑜𝑢1) ⇒ 𝛼 = min(1.46; 2,42; 2.78𝑜𝑢1) ⇒ 𝑎 = 𝟏
3∗33 3∗33 4 360
20
 Résistance au cisaillement :
𝐹𝑆𝑅𝑑 = 1 ∗ 0.2(392.7 − 0.8 ∗ 95)⁄1.1
𝐹𝑆𝑅𝑑 = 57.58𝐾𝑁
𝐹𝑣𝑠𝑑 ≤ min(𝐹𝑠𝑅𝑑, 𝐹𝑏𝑅𝑑)
11.25 ≤ min(432; 57.58) CV

2. Poteau
/Poutre(traverse) Section HEA
400 /IPE400
Efforts : Nsd = -45KN(Traction) Vsdz = 35KN Msdy = 35KN.m
Boulons HR20 classe 10.9/ Trous normaux/ Surfaces non traitée

Figure 15 :assemblage poteaux poutre

As=245mm2 , dm=32.4 ,d0=22mm, fub=1000 MPA , fu=360MPA , ks=1

µ=0.2 , tp=15mm
 L’effort revenant aux boulon
Effort de cisaillement
35
𝐹𝑣𝑠𝑑 = = 3.5𝐾𝑁
10
Effort de traction
𝐹𝑡𝑠𝑑 𝑀𝑠𝑑 𝑑𝑚𝑎𝑥
= ∑ 𝑑𝑖2
21
 100∗2+300∗2+400∗2+500∗2
YG = 10 = 260𝑚𝑚

d1=260mm ,d2=160mm,
d3=40mm,d4=140mm,
d5=240mm

∑ 𝑑𝑖2 = 2 ∗ 2602 + 2 ∗ 1602

+ 2 ∗ 402 + 2
∗ 1402 + 2 ∗ 2402
= 344000𝑚𝑚2
35 ∗ 260 ∗ 10−3
𝐹𝑡𝑠𝑑 = = 26.45 𝐾𝑁
344000 ∗ 10−6
45
𝐹𝑡𝑠𝑑 = = 4.5 𝐾𝑁
𝐹𝑡𝑠𝑑 = 4.5 + 1026.45 = 30.95 𝐾𝑁
 Résistance de calcul :
L’effort précontrainte :
𝐹𝑃𝐶𝑑 = 0.7 ∗ 1000 ∗ 245 ∗ 10−3
𝐹𝑃𝐶𝑑 = 171.5𝐾𝑁
𝐹𝑡𝑠𝑑 ≤ 𝐹𝑃𝐶𝑑
30.95𝐾𝑁 ≤ 171.5𝐾𝑁 CV
Résistance à la traction de boulon :
0.9 ∗ 245 ∗ 1000
𝐹𝑡𝑅𝑑 = ∗ 10−3
1.5
𝐹𝑡𝑅𝑑 = 147𝐾𝑁
Résistance de poinçonnement de la pièce :
0.6 ∗ 𝜋 ∗ 32.4 ∗ 15 ∗ 360
𝐵𝑃𝑅𝑑 =
1.25
𝐵𝑃𝑅𝑑 = 263.83𝐾𝑁

22
 𝐹𝑡𝑠𝑑 ≤ min(𝐹𝑡𝑅𝑑, 𝐵𝑃𝑅𝑑)

30.95 ≤ min(147,263.83) CV
Résistance de la pression
diamétrale : E1=98mm , d0=22mm
,p1=100mm
98
𝛼 = min( ,
1000
𝑜𝑢1) ⇒ 𝛼 = min(1.48; 1.27; 2.78𝑜𝑢1)
3∗22 100 1
, 3∗22 − 360

4
𝑎=𝟏
2.5 ∗ 1 ∗ 360 ∗ 20 ∗ 15
𝐹𝑏𝑅𝑑 =
1.25
𝐹𝑏𝑅𝑑 = 216𝐾𝑁
Résistance au cisaillement :
𝐹𝑆𝑅𝑑 = 1 ∗ 0.2(171.5 − 0.8 ∗ 30.95)⁄1.1
𝐹𝑆𝑅𝑑 = 26.68𝐾𝑁
𝐹𝑣𝑠𝑑 ≤ min(𝐹𝑠𝑅𝑑, 𝐹𝑏𝑅𝑑)
3.5 ≤ min(26.68 ; 216) CV

Conclusion

Ce mini projet nous a donné l’occasion de se familiariser

les connaissances de la charpente, d’une manière générale.
En plus d’approfondir notre compréhension de règlement qui
c’est basé sur la vérification (stabilité des déférents éléments de la
structure ).

23
Références bibliographiques

24
