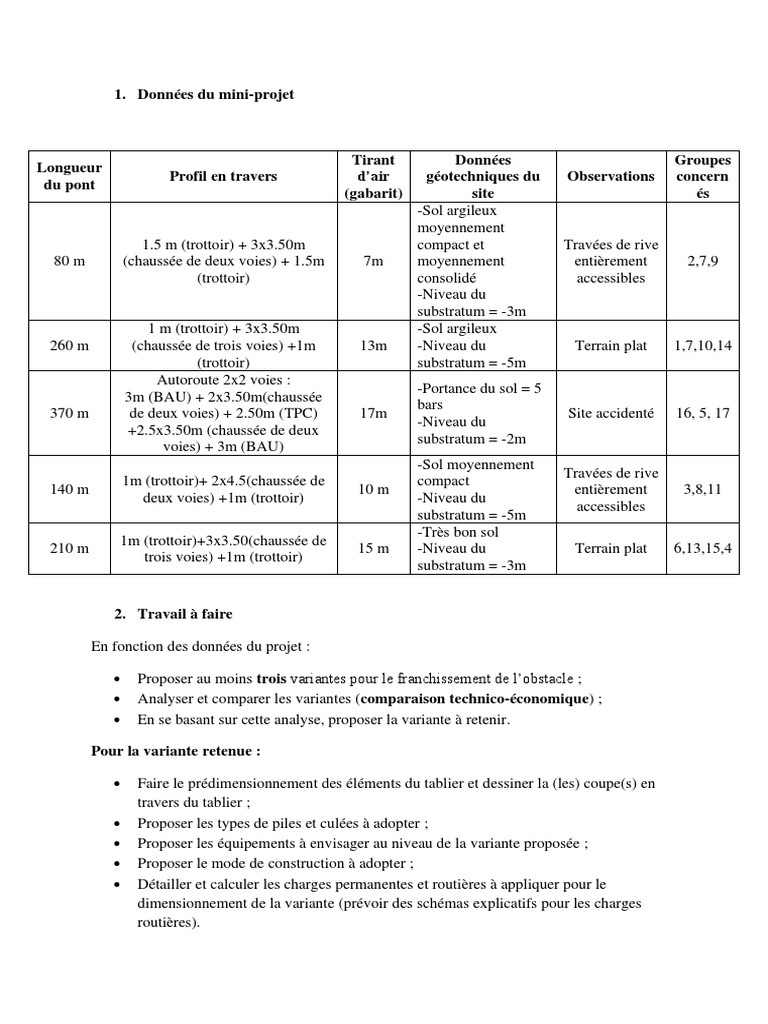

Longueur Profil en travers d’air géotechniques du Observations concern du pont (gabarit) site és -Sol argileux moyennement 1.5 m (trottoir) + 3x3.50m compact et Travées de rive 80 m (chaussée de deux voies) + 1.5m 7m moyennement entièrement 2,7,9 (trottoir) consolidé accessibles -Niveau du substratum = -3m 1 m (trottoir) + 3x3.50m -Sol argileux 260 m (chaussée de trois voies) +1m 13m -Niveau du Terrain plat 1,7,10,14 (trottoir) substratum = -5m Autoroute 2x2 voies : -Portance du sol = 5 3m (BAU) + 2x3.50m(chaussée bars 370 m de deux voies) + 2.50m (TPC) 17m Site accidenté 16, 5, 17 -Niveau du +2.5x3.50m (chaussée de deux substratum = -2m voies) + 3m (BAU) -Sol moyennement Travées de rive 1m (trottoir)+ 2x4.5(chaussée de compact 140 m 10 m entièrement 3,8,11 deux voies) +1m (trottoir) -Niveau du accessibles substratum = -5m -Très bon sol 1m (trottoir)+3x3.50(chaussée de 210 m 15 m -Niveau du Terrain plat 6,13,15,4 trois voies) +1m (trottoir) substratum = -3m
2. Travail à faire
En fonction des données du projet :
• Proposer au moins trois variantes pour le franchissement de l’obstacle ;
• Analyser et comparer les variantes (comparaison technico-économique) ; • En se basant sur cette analyse, proposer la variante à retenir.
Pour la variante retenue :
• Faire le prédimensionnement des éléments du tablier et dessiner la (les) coupe(s) en
travers du tablier ; • Proposer les types de piles et culées à adopter ; • Proposer les équipements à envisager au niveau de la variante proposée ; • Proposer le mode de construction à adopter ; • Détailler et calculer les charges permanentes et routières à appliquer pour le dimensionnement de la variante (prévoir des schémas explicatifs pour les charges routières).
