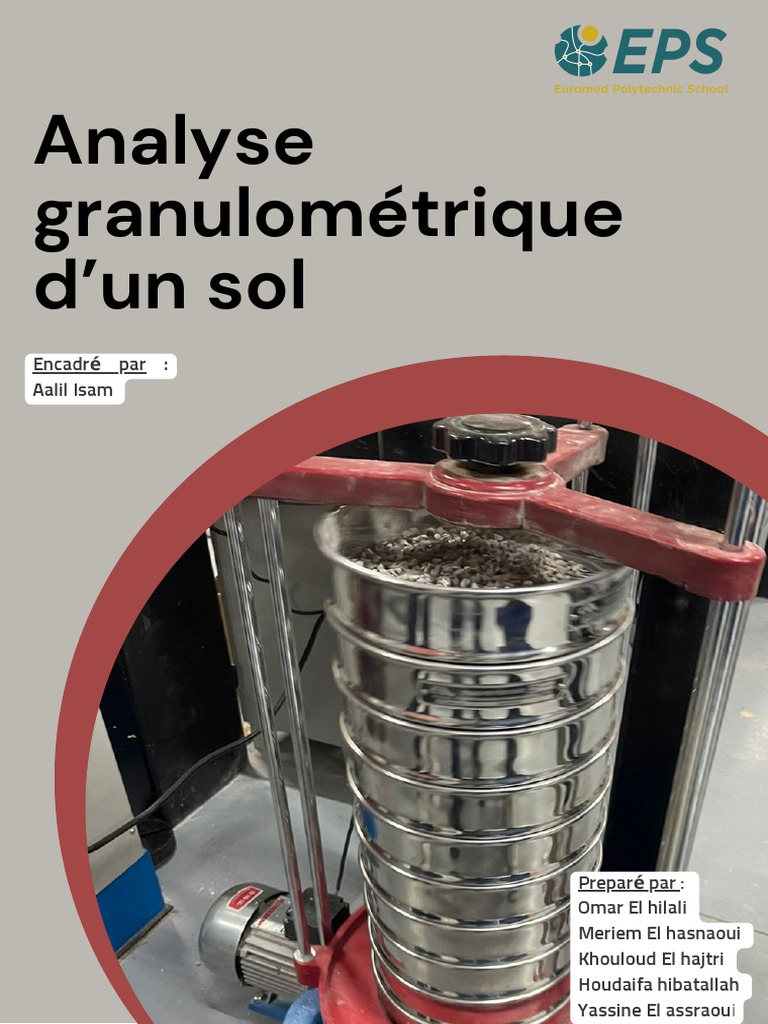

Analyse

granulométrique
d’un sol
Encadré par :
Aalil Isam

Preparé par :
Omar El hilali
Meriem El hasnaoui
Khouloud El hajtri
Houdaifa hibatallah
Yassine El assraoui
 Introduction :
L'analyse granulométrique est un essai permettant de
déterminer les différents tailles et dimensions de particules
solides présentes au sein d'un échantillon par leur capacité à
passer à travers les différents tamis à mailles , pour
comprendre leur nature .

But :
Le but principal de cette manipulation s'agit de :
Caractérisé la taille des particules dans notre échantillon
du sol .
Déterminer le pourcentage de chaque fraction
granulométrique.
Classifié le sol étudié .

Mode operatoire :
Matériels utilisé :

Balance électrique
Machine à tamiser
 pinceau pour
Des tamis normalisés
nettoyage des tamis

Procédure :
Après avoir laver et sécher notre
échantillon de sol . On le pèse à l'aide de
la balance électrique . Puis on verse
l'échantillon sec directement dans la
colonne de tamis classés dans un ordre
de dimension de maille décroissant .
Agiter la colonne mécaniquement
pendant 10 min . Après agitation , on
mesure la masse de chaque refus .
tamis utilisés (mm) : 4 - 2 - 1 - 0,71 - 0,5 -
0,25 - 0,15 - 0,09 .

Analyse des résultats :

Tableau des mesures :

 Courbe granulométrique :

Dimensions extrêmes :

Le diamètre minimal inférieur à 0,09 mm .

Le diamètre maximal supérieur à 4 mm .

Les passants à 2 mm et 90 um :
Passant à 2 mm : 56,81 % .
Passant à 90 um : 7,7 % .

Coefficient d'uniformité Cu :

= 2,2 / 0,145 = 15,17 .

Coefficient de courbure :

= (0,9^2 )/ (0,145 * 2,2 ) = 2,53 .

Classification géotechnique du sol étudié :

Les éléments qui ont un diamètre supérieur à 0,09 mm ont un

pourcentage de 92,3% > 50 % donc il s'agit d'un sol grenu .
On a 49,11 * 100/ 92,3 = 53,2 % des éléments dont le diamètre est
supérieur à 0,09 mm et inferieur à 2 mm est > 50% donc il s'agit d'un
sable ;
On a trouvé que 7,7 % est le pourcentage des élements dont le
diametre est inferieur à 0,09 donc on utilise un double symbole :
On a trouvé que Cu = 15,17 > 6 et 1 < Cc = 2,53 < 3 donc c'est un
sable propre bien gradué : Sb .
Puisque on ne dispose pas des limite d'Atterberg : c'est un
Sb - SL ou Sb - SA (selon wL et Ip ) .

Conclusion :
L'analyse granulométrique nous permet d'obtenir des données
significatives sur les propriétés mécaniques, la perméabilité et
la texture des matériaux solides. En outre, cette méthode est
un outil précieux pour évaluer la qualité des matériaux et
améliorer l'efficacité des procédés de production.
