Lycée Les LOMBARDS TGM

Technologie Procédé de mise en forme

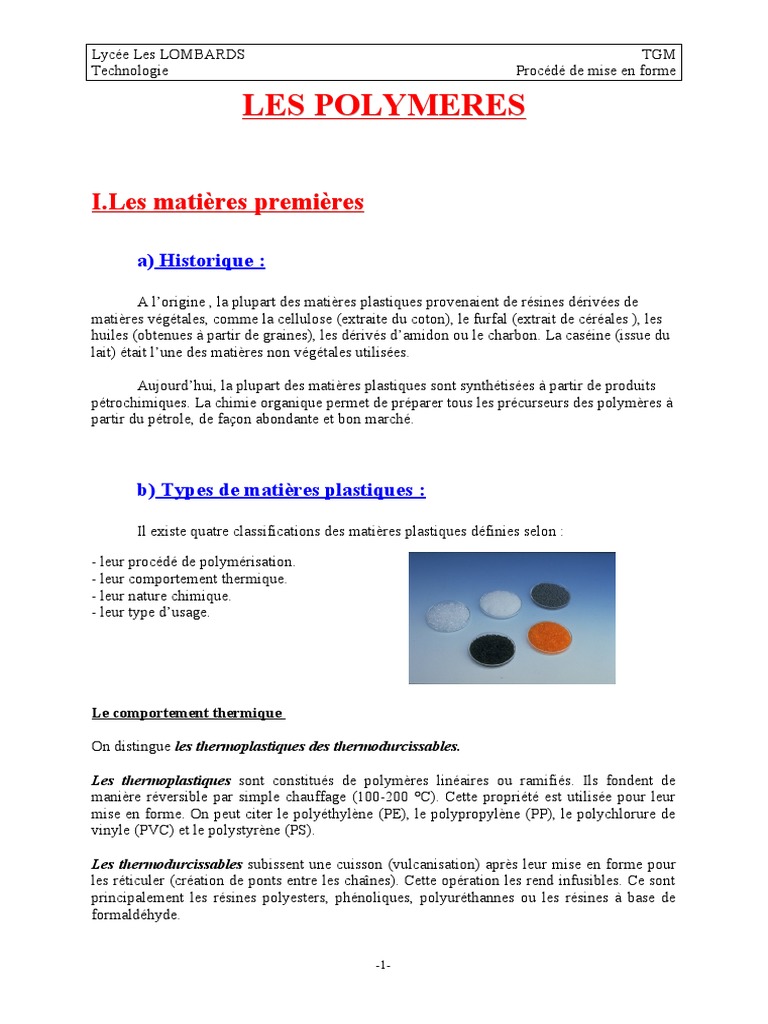

LES POLYMERES

I.Les matières premières

a) Historique :

A l’origine , la plupart des matières plastiques provenaient de résines dérivées de

matières végétales, comme la cellulose (extraite du coton), le furfal (extrait de céréales ), les
huiles (obtenues à partir de graines), les dérivés d’amidon ou le charbon. La caséine (issue du
lait) était l’une des matières non végétales utilisées.

Aujourd’hui, la plupart des matières plastiques sont synthétisées à partir de produits

pétrochimiques. La chimie organique permet de préparer tous les précurseurs des polymères à
partir du pétrole, de façon abondante et bon marché.

b) Types de matières plastiques :

Il existe quatre classifications des matières plastiques définies selon :

- leur procédé de polymérisation.

- leur comportement thermique.
- leur nature chimique.
- leur type d’usage.

Le comportement thermique

On distingue les thermoplastiques des thermodurcissables.

Les thermoplastiques sont constitués de polymères linéaires ou ramifiés. Ils fondent de

manière réversible par simple chauffage (100-200 °C). Cette propriété est utilisée pour leur
mise en forme. On peut citer le polyéthylène (PE), le polypropylène (PP), le polychlorure de
vinyle (PVC) et le polystyrène (PS).

Les thermodurcissables subissent une cuisson (vulcanisation) après leur mise en forme pour
les réticuler (création de ponts entre les chaînes). Cette opération les rend infusibles. Ce sont
principalement les résines polyesters, phénoliques, polyuréthannes ou les résines à base de
formaldéhyde.

-1-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme

Le procédé de polymérisation.

Les deux procédés de base de la polymérisation sont les réactions par :

- condensation (Nylons, polyuréthannes et polyesters).

- addition (polyéthylène (PE), le polypropylène (PP), le polychlorure de vinyle (PVC) et le

polystyrène (PS)).

c) Adjuvants chimiques :

Des adjuvants chimiques sont souvent utilisés en faible quantité (quelques %) pour donner
aux matières plastiques des caractéristiques souhaitées.
On peut citer :

- les pigments et les colorants.

- les stabilisants et les anti-oxydants (qui augmentent la résistance du polymère à la
chaleur).
- les ultra-violets.
- les ignifugeants (qui permettent d’augmenter la résistance du matériau au feu).
- les charges renforçantes (qui augmentent la résistance mécanique).
- les charges inertes (qui diminuent le prix de revient).
- les lubrifiants (qui augmentent la facilité de démoulage).

II. Comportement thermique.

Les propriétés mécaniques des

polymères dépendent fortement de la
température. A basse température, la
plupart des polymères présentent un état
vitreux : ils sont rigides.
Lorsque la température augmente,
ils passent par un état de transition : pour
une plage de températures spécifique du
polymère, les chaînes macromoléculaires
glissent les unes par rapport aux autres et
le polymère se ramollit. Cette plage de
température s’appelle transition vitreuse,
notée Tg.

-2-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme
A une température plus élevée, le polymère passe par un plateau caoutchoutique : son
comportement est visco-élastique. Certains polymères présentent un point de fusion
supérieur à Tg.

Les polymères étant utilisés à température ambiante, on dit qu’ils sont élastomères si
leur température de transition vitreuse est inférieure à la température ambiante (comportement
caoutchoutique) ; ils sont plastomères (comportement rigide) dans l’autre cas.

III. De l'échelle macromoléculaire (a) à l'échelle

moléculaire (c).

Exemple du Plexiglas.
(a)

ZOOM

(b)

ZOOM

(c)

CH3

CH2 C

OCOCH3

III.1. L’état amorphe

-3-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme

A l’état amorphe, une chaîne se replie / se déploie dans l’espace pour adopter une
configuration de pelote dans laquelle on ne distingue aucun ordre à grande échelle.

Cette absence d’ordre donne au polymère une structure de liquide « figé » dont les principales
caractéristiques sont les suivantes :

 pas de point de fusion Tf.

 existence d’un point de transition vitreuse Tg marquant le passage de l’état
liquide/caoutchoutique à l’état vitreux.
 transparence dans le visible. Le PS « cristal » ou le PVC « cristal » sont
transparents parce qu’ils ne sont pas du tout cristallins.

III.2. L’état cristallin.

L’état cristallin est caractérisé par l’existence d’un ordre à grande distance. Les chaînes, ayant
adopté une conformation régulière en zig-zag plan ou en hélice, s’empaquètent de façon
ordonnée et compacte. On peut dès lors définir une maille cristalline qui se répète de manière
périodique dans les trois directions de l’espace. Ce type de structure diffracte les rayons « x ».
La position des pics de diffraction permet d’identifier la structure cristalline.

Les principales caractéristiques de l’état cristallin sont les suivantes :

 compacité supérieure à celle de la phase amorphe.

 existence d’un point de fusion Tf.
 indice de réfraction supérieur à celui de la phase amorphe.
 rigidité supérieure à celle de la phase amorphe.

-4-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme

L’INJECTION PLASTIQUE.

I.Conception des machines.

- Le principe de plastification, avec un chauffage par

conduction ou par vis mélangeuse.
- Le dispositif d'injection, par piston ou par vis-piston.
- Le fonctionnement de la fermeture du moule,
mécanique, hydraulique ou les deux.

I.1. Plastification et injection.

Le dispositif remplit les deux fonctions de plastification et d'injection en un seul mécanisme.

Pour la plastification, la vis tourne et plastifie la matière comme dans une extrudeuse.
Les granulés sont chauffés, fondus et homogénéisés pendant leur transport de la trémie vers la
buse. Pour stocker la quantité de matière nécessaire à l'injection d'une pièce, le dispositif vis-
piston peut reculer dans le fourreau de la machine et doser la quantité voulue de matière
plastifiée devant la vis. La vis arrête de tourner et de reculer.

Pour injecter, un vérin hydraulique pousse la vis, celle-ci plaque le clapet sur son
siège, la matière ne peut plus refluer vers l'arrière. L'ensemble injecte sous pression, dans le
moule, la matière dosée. Pendant cette phase, l'hydraulique peut-être asservie pour harmoniser
le remplissage du moule en fonction de la pièce et de la matière injectée. C'est le système le
plus répandu.

I.2. Systèmes de fermeture.

Le dispositif de manœuvre des plateaux porte-moule

doit assurer l'ouverture, la fermeture et le verrouillage
du moule avec une force suffisante pour s'opposer à

-5-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme
l'ouverture du moule pendant l'injection. Ces fonctions importantes peuvent être assurées de
différentes manières.

- Fermeture mécanique par genouillère:

L'avance rapide de la partie mobile est assurée par la

genouillère. Le verrouillage du moule est fourni par la mise en traction des colonnes de la
machine, au moment où le moule est verrouillé.
La genouillère est actionnée par un vérin hydraulique. Ce système est très simple mais
n'assure pas une force de fermeture constante et reste difficile à régler.

- Fermeture hydromécanique avec genouillère:

Le déplacement rapide pour l'approche des parties du moule à quelques millimètres de la

fermeture est assuré par une genouillère, mais le verrouillage est obtenu par un plusieurs
vérins hydrauliques quand la genouillère est alignée.

- Fermeture hydraulique à un vérin:

Un seul vérin à deux étages fournit l'avance rapide et le

verrouillage du moule. C'est un dispositif lent.

- Fermeture hydraulique multivérin:

Dans ce cas, les fonctions d'avance rapide et

verrouillage dont dissociées et remplies par des vérins
distincts, utilisés les uns après les autres.

(Les systèmes de verrouillage hydraulique permettent un réglage simple et fiable de la force

de fermeture.)

II. Conception des moules.

Un moule thermoplastique peut-être défini par:

- Le nombre d'empreintes: 1,2,4,8,16,32.

- Son architecture : plaques, tiroirs, coquilles.
- Le système d'alimentation: carotte perdue, canaux
chauffants.
- Le type d'alimentation des empreintes : pin-point,
en masse, en nappe, sous-marine, en ligne, en
plusieurs points, etc….

-6-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme
- L'éjection des pièces.
- La régulation de la température.
- La durée de vie (choix des matériaux).

II.1. Nombre d'empreintes.

Ce nombre est fonction d'impératifs techniques: temps de cycle, précision et reproductibilité

des empreintes, tolérance de fabrication de la série de pièces (le nombre d'empreintes est
inversement proportionnel à la précision).

Les problèmes financiers dépendent de plusieurs critères: temps d'occupation des machines,
nombre de démontages annuels ou hebdomadaires, production et stockage des pièces. Pour
que toutes les pièces d'une même moulée soient identiques, il faut qu'elles se remplissent en
parfait synchronisme, que le polymère subisse les mêmes pertes de charges, parcourt la même
distance, change de direction le même nombre de fois. L'alimentation des empreintes deux par
deux permet de résoudre le plus facilement ce problème.

II.2 Architecture.

La conception de la pièce et le choix de son type d'alimentation déterminent le choix de

l'architecture du moule et les difficultés d'usinage et de moulage.

Moule deux plaques.

Ce moule est le plus simple. Il est à privilégier en terme de coût de fabrication et d'entretien.

Moule trois plaques.

Ce moule permet un décarottage automatique et un gain de temps.

Moule à tiroir.

Ce moule permet de sortir des pièces offrant

des parties en contre-dépouille ou des trous.
Le tiroir se retire à l'ouverture de la partie
supérieure pour permettre l'éjection de la
pièce.

Moule à canaux chauffants.

-7-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme

On supprime ainsi les carottes et on économise du temps de cycle et de la matière. Ces moules
sont plus chers (du type 3 plaques), mais rentables par les gains de matière et de temps de
cycle car la carotte n'a pas à se solidifier.

Moule à coquilles.

Ce moule permet de réaliser les contre-dépouilles extérieures. Toutefois, il faut soigner la

fermeture du moule et surveiller la fermeture de la machine.

III. Remplissage des empreintes.

L'écoulement de la matière de la buse à l'empreinte est fonction:

- de l'évolution de la viscosité du polymère,

- du nombre et du type des alimentations.

L'alimentation de l'empreinte se fait par

une série de canaux reliant la buse à la
cavité moulante passant par la carotte, les
canaux d'alimentation et enfin le(s) seuil(s).
Les canaux permettent de répartir les flux
de matière entre toutes les empreintes et
d'équilibrer les remplissages afin d'assurer
une homogénéité de production d'une
empreinte à une autre.
Les seuils sont choisis en fonction des
pièces et des cadences de production.

Un seuil en masse permet d'imposer la pression de maintien plus longtemps et donc de

maîtriser les retraits. Il faut prévoir une opération de décarottage coûteuse.

Un seuil rétréci ou trou d'épingle (pin-point) permet un décarottage simple (voire

automatique) mais le seuil fige vite et le maintien en pression est moins efficace. Une matière
sensible aux auto-échauffements peut se dégrader au passage du seuil.

Un seuil sous-marin permet de masquer la trace du seuil sur une face (même face que les
éjecteurs) ou sur un côté de la pièce et de réaliser ainsi une pièce d'aspect.

Une injection en nappe circulaire évite les lignes de soudure de flux.

-8-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme

IV. Conception des pièces injectées.

La conception d'une bonne pièce plastique doit passer par le respect de règles qui visent à
donner à la pièce l'aspect et la résistance souhaités, à permettre une réalisation de moules les
plus simples possibles, à minimiser les reprises (décarottage, usinage …), à assurer une
production économique (maintenance allégée, récupération des déchets…).

IV.1. Epaisseurs de parois.

Il ne faut pas que les épaisseurs de parois varient beaucoup. Les retassures, bulles, criques
apparaissent dans les parties massives non alimentées en matière fondue pendant le maintien
en pression et le refroidissement (épaisseur constante sur toute la pièce). On montre que des
variations d'épaisseur peuvent entraîner des lignes de soudure.

IV.2. Les nervures.

Les nervures peuvent conduire à des surépaisseurs qui entraînent des retassures
esthétiquement inacceptables. On évitera de mettre des nervures en face à face pour éviter un
retrait trop localisé et donc une déformation de pièces.

IV.3. Les dépouilles

et contre-dépouilles.

Pour la plupart des applications, le

retrait des plastiques impose que l'on
prévoit des dépouilles sur les parties
intérieures afin de faciliter le
démoulage et l'éjection (de 1 à 3°).
De la même manière, on évitera les
parties de pièce en contre-dépouilles
qui obligent à utiliser des tiroirs. Ces
tiroirs sont chers à réaliser et à
installer dans le moule.

-9-
Lycée Les LOMBARDS TGM
Technologie Procédé de mise en forme

IV.4. Les arrondis et congés de raccordement.

Il faut prévoir des arrondis dans les angles pour éviter les concentrations de contraintes et
favoriser l'écoulement pendant le remplissage.

-10-
