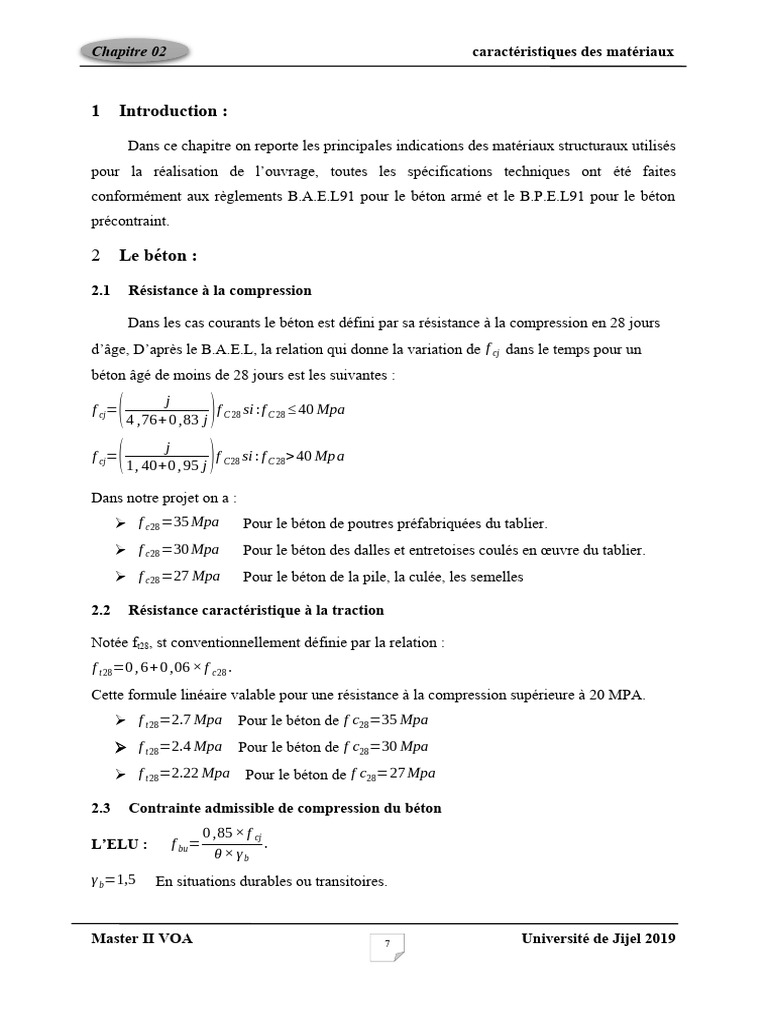

Chapitre 02 caractéristiques des matériaux

1 Introduction :

Dans ce chapitre on reporte les principales indications des matériaux structuraux utilisés
pour la réalisation de l’ouvrage, toutes les spécifications techniques ont été faites
conformément aux règlements B.A.E.L91 pour le béton armé et le B.P.E.L91 pour le béton
précontraint.

2 Le béton :

2.1 Résistance à la compression

Dans les cas courants le béton est défini par sa résistance à la compression en 28 jours
d’âge, D’après le B.A.E.L, la relation qui donne la variation de f cj dans le temps pour un
béton âgé de moins de 28 jours est les suivantes :

( 4 ,76+j0 ,83 j ) f
f cj= C 28 si :f C 28 ≤ 40 Mpa

f =(
1, 40+0 , 95 j )
j
cj f C28 si : f C 28> 40 Mp a

Dans notre projet on a :

 f c28 =35 Mpa Pour le béton de poutres préfabriquées du tablier.
 f c28 =30 Mpa Pour le béton des dalles et entretoises coulés en œuvre du tablier.
 f c28 =27 Mpa Pour le béton de la pile, la culée, les semelles

2.2 Résistance caractéristique à la traction

Notée ft28, st conventionnellement définie par la relation :

f t 28=0 , 6+ 0 ,06 × f c28 .
Cette formule linéaire valable pour une résistance à la compression supérieure à 20 MPA.
 f t 28=2.7 Mpa Pour le béton de f c28=35 Mpa
 f t 28=2.4 Mpa Pour le béton de f c28=30 Mpa
 f t 28=2.22 Mpa Pour le béton de f c28=27 Mpa

2.3 Contrainte admissible de compression du béton

0 ,85 × f cj
L’ELU : f bu= .
θ× γb
γ b=1,5 En situations durables ou transitoires.

Master II VOA 7 Université de Jijel 2019

Chapitre 02 caractéristiques des matériaux

γ b=1,15 En situations accidentelles.

Le coefficient θ est fixé à (1) lorsque la durée probable d’application de la combinaison
d’action considérée est supérieure à 24h, à (0,9) lorsque cette durée est comprise entre 1h et
24h, à (0.85) Lorsqu’elle est inférieure à 1h.
D’où :
 f bu=19.83 Mpa . En situations durables ou transitoires pour f c28 = 35 Mpa .
 f bu=25.87 Mpa . En situations accidentelles pour f c28 = 35 Mpa .
 f bu=17 Mpa . En situations durables ou transitoires pour f c28 = 30 Mpa .
 f bu=22.17 Mpa . En situations accidentelles pour f c28 = 30 Mpa .
 f bu=15.3 Mpa . En situations durables ou transitoires pour f c28 = 27 Mpa .
 f bu=19.95 Mpa . En situations accidentelles pour f c28 = 27 Mpa .

Figure 1: diagramme contrainte déformation

L’ELS

La contrainte admissible de compression du béton est calculée avec l’expression suivant :

σ b=0 , 6 f c28 .

2.4 Module de déformation différée du béton

Les Règles BAEL définissent les valeurs des modules de déformation instantanée et
différée, nécessaires dans certains calculs (notamment état limite de déformation).
Le module de déformation longitudinale instantanée du béton Eij est obtenu par la formule :

Le module de déformation différé Evj est donné par la formule :

Master II VOA 8 Université de Jijel 2019

Chapitre 02 caractéristiques des matériaux

2.5 Module de déformation transversale

E
La déformation transversale du béton est donnée par la formule suivante :G= .
2(1+ ν)

Avec : V= coefficient de poisson.

Pour les calculs de béton précontraint le coefficient de poisson ν prend les valeurs suivantes :
 ν=0 , 2Pour un béton non fissuré (ELS).

 ν=0Pour un béton fissuré (ELU).

3 L’acier

3.1 Aciers de béton armé

Les aciers les plus utilisés sont des aciers à haute adhérence (HA) de classe FeE400 ou
FeE500. Ils sont caractérisés par :

3.1.1 Limite d’élasticité

Elle est notée feE50. Pour tous les éléments, on emploie un acier courant à haute
adhérence de classe FeE50 dont la limite élastique égale à 500 Mpa.

Figure 2: diagramme déformation-contrainte de l’acier de BA

3.1.2 Module d’élasticité longitudinale de l’acier

5
E s=2.1 0 Mpa .

Master II VOA 9 Université de Jijel 2019

Chapitre 02 caractéristiques des matériaux

3.1.3 Contrainte limite de traction

E.L.U
fe
σ s≤ .
γe
Dans les calculs relatifs à l’E.L.U, on introduit un coefficient γs tel que :
 γs = 1 En situation accidentelle.

 γ s = 1,15 En situation durable ou transitoire

E.L.S
Dans cet état, la contrainte limite de traction dépend de type de fissuration :
fe
 En fissuration peu nuisible : σ s ≤ .
γe
2
 En fissuration préjudiciable : σ s=min (¿ f e ; 110 √ η . f tj ). ¿
3
1
 En fissuration très préjudiciable σ s=min (¿ f e ; 90 √ η. f tj ).¿
2

Avec :

 η= 1 Pour les treillis soudés et les ronds lisses.

 η = 1,6 Pour les treillis soudés et les ronds lisses.

3.2 Acier de béton précontraint

Les aciers utilisés dans les ouvrages en béton précontraint sont de deux natures
différentes :
 Les aciers passifs nécessaires pour reprendre les efforts tranchants pour limiter la
fissuration, ils sont de classe FeE50.
 Les aciers actifs, qui créent et maintiennent la précontrainte sur le béton.

Pour la précontrainte par post-tension, la précontrainte initiale à prendre en compte dans

les calculs est données par la formule suivante :
P0=min ( 0 , 8 f prg ; 0 , 9 f peg ) .

 ƒprg : la limite de rupture garantie de l’acier de précontrainte.

 ƒpeg : la limite d’élasticité de l’acier de précontrainte.

Master II VOA 10 Université de Jijel 2019

Chapitre 02 caractéristiques des matériaux

3.2.1 La limite élastique

Comme ces aciers n’ont pas de palier de plasticité, on définira la limite élastique comme
étant un allongement résiduel de 0,1%. La limite élastique conventionnelle des aciers
représente 80 à 90% de la résistance garantie à la rupture.

3.2.2 Module de Young

Le module d’élasticité longitudinal "EP" des aciers de précontrainte est pris égale à :
E P=200 000 Mpa Pour les barres.
E P=195 000 MpaPour les torons.
3.2.3 Diagramme contraintes-déformation
Il est d’abord linéaire (phase élastique, la pente de la droite étant le module d’élasticité
Ep de l’armature), puis il s’incurve, pour aboutir à un quasi-palier plastique. Enfin, la rupture
survient pour une contrainte 1,06fpeg et un allongement relatif de 2%.

( )
5
σp γpσp Si
ε p= +100 −0 , 9 σ p> 0 , 9 f peg .
Ep f peg

σp Si
ε p= σ p< 0 , 9 f peg .
Ep

Figure 3: diagramme contrainte déformation des aciers actif

Master II VOA 11 Université de Jijel 2019

Chapitre 02 caractéristiques des matériaux

 Pour notre projet

Les aciers actifs utilisés dans ce projet sont les torons T12.4 les torons de classe  à
très basse relaxation (TBR) avec les caractéristiques suivantes :
 Section nominale de l’acier : Ap = 93 mm2.

 Contrainte de rupture garantie : fprg = 1860 Mpa.

 Contrainte limite élastique garantie : fpeg = 1643 Mpa.

 La précontrainte initialeσ P 0=min (1581 ; 1560 , 85 )=1560 , 85 Mpa.

 Coefficient de frottement angulaire : f = 0,2 rad-1.

 Coefficient de frottement linéaire : φ = 2.10-3 m-1.

 Recul d’ancrage : g = 6 mm.

 Relaxation à1000 heures : ρ=2 ,5 % .

 Module d’élasticité de l’acier : E p =195000 MPa .
