Lycée sec.

Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

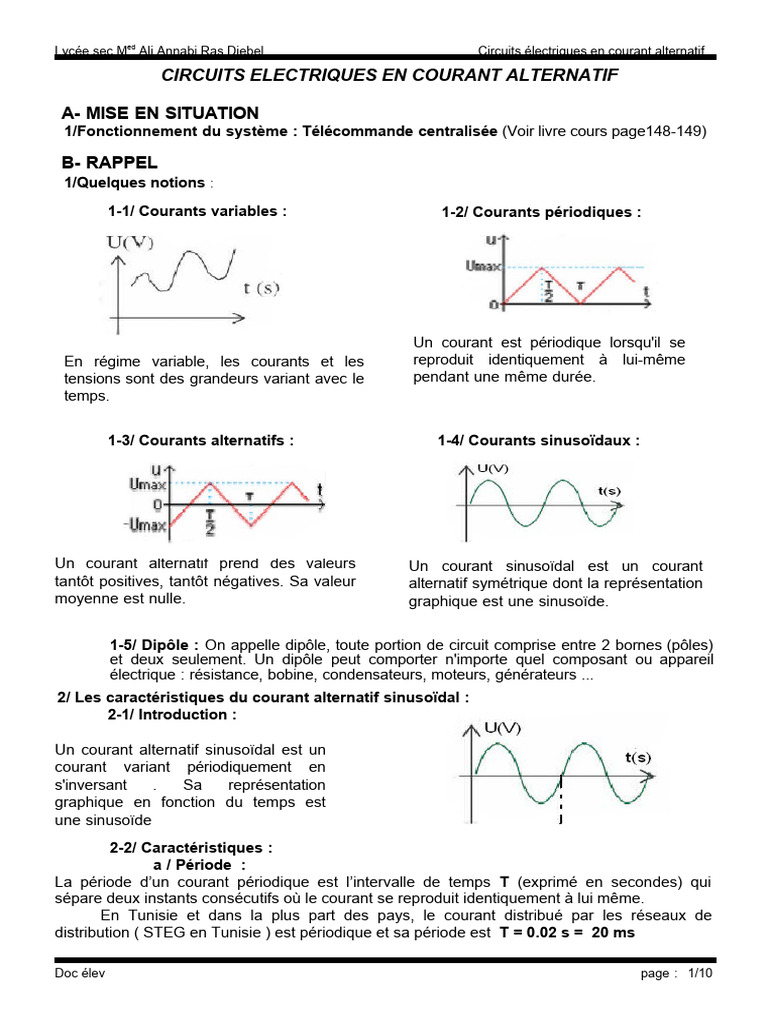

CIRCUITS ELECTRIQUES EN COURANT ALTERNATIF

A- MISE EN SITUATION
1/Fonctionnement du système : Télécommande centralisée (Voir livre cours page148-149)

B- RAPPEL
1/Quelques notions :

1-1/ Courants variables : 1-2/ Courants périodiques :

Un courant est périodique lorsqu'il se

En régime variable, les courants et les reproduit identiquement à lui-même
tensions sont des grandeurs variant avec le pendant une même durée.
temps.

1-3/ Courants alternatifs : 1-4/ Courants sinusoïdaux :

Un courant alternatif prend des valeurs Un courant sinusoïdal est un courant

tantôt positives, tantôt négatives. Sa valeur alternatif symétrique dont la représentation
moyenne est nulle. graphique est une sinusoïde.

1-5/ Dipôle : On appelle dipôle, toute portion de circuit comprise entre 2 bornes (pôles)
et deux seulement. Un dipôle peut comporter n'importe quel composant ou appareil
électrique : résistance, bobine, condensateurs, moteurs, générateurs ...
2/ Les caractéristiques du courant alternatif sinusoïdal :
2-1/ Introduction :

Un courant alternatif sinusoïdal est un

courant variant périodiquement en
s'inversant . Sa représentation
graphique en fonction du temps est
une sinusoïde
2-2/ Caractéristiques :
a / Période :
La période d’un courant périodique est l’intervalle de temps T (exprimé en secondes) qui
sépare deux instants consécutifs où le courant se reproduit identiquement à lui même.
En Tunisie et dans la plus part des pays, le courant distribué par les réseaux de
distribution ( STEG en Tunisie ) est périodique et sa période est T = 0.02 s = 20 ms

Doc élev page : 1/10

 Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

b/ La fréquence :
La fréquence d’un courant périodique est le nombre de périodes par seconde. Elle est
exprimée en Hertz ( Hz). On a donc : T en secondes
f en Hertz

c / Valeur maximale :
Comme son nom l’indique, c’est le maximum de la fonction u(t) ou i(t). La valeur maximale est
aussi appelée valeur de crête. Sa mesure se fait à l’oscilloscope.
d/ valeur efficace :
La valeur efficace d’une grandeur sinusoïdale est égale au quotient de sa valeur maximale par

Les appareils de mesure ( voltmètre et ampèremètre ) indiquent en général la valeur efficace.

Les plaques signalétiques des appareils et machines portent des indications sur cette valeur .

e/ Valeur instantanée :
L’expression mathématique d’un courant alternatif sinusoïdal est de la forme :
 Imax: valeur maximale de l’intensité en ampères.
 : pulsation en radians par seconde.
 t : phase (position angulaire) de la tension à
l’instant t
on a donc  t =  (rd).
  : phase à l’origine en (rd).
f/ Pulsation :
La période de la fonction sinus est ......…………… . Au bout d’une période T ( t = T ), il faut que :
 : en radians par
 t = T = ......……....  seconde(rad/s)
T : en secondes (s )
f : en hertz ( Hz )
g/ Déphasage :
Le déphasage est ................…………....... que font deux vecteurs de Fresnel représentant
deux tensions de même pulsation.

Doc élev page : 2/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

h/ Vecteur de FRESNEL :
L’addition des tensions est valable en
courant continu pour des portions du
circuit placées en série .
Mais ceci n’est pas valable en courant
alternatif pour les valeurs efficaces, ceci
est dû aux différences de phases . Mais
nous avons toujours (à chaque instant) :
u = …………………………………………
Donc il nous faut une représentation qui
tient en compte les phases des tensions :
construction de FRESNEL .
Le module du vecteur de Fresnel représente
la valeur maximale de la tension ou du
courant . L’axe horizontal (Ox) est
appelé origine des phases . T est la période
de la tension ou du courant ; elle correspond
au temps mis par le vecteur Um ou Im
pour accomplir un tour .

3/ Impédance des dipôles passifs :

en régime sinusoïdal l'impédance Z, d'un dipôle passif
et linéaire, est égale au quotient de la valeur efficace
de la tension appliquée par la valeur efficace du courant
qui le traverse :
NB : L'impédance d'un dipôle passif et linéaire est indépendante de la tension appliquée mais
elle peut varier avec la fréquence.

Les éléments purs :

Un élément passif pur est un élément tel que l’un des trois phénomènes : effet joule,
auto-induction ou capacité l’emporte suffisamment sur les autres pour qu’on puisse le prendre
seul en considération (en négligeant les autres).

Doc élev page : 3/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

Elément pur Symbole Impédance Impédance complexe Déphasage

(i,u)
R
Résistance pure Z = ……….. Z = ……….. φ = ……….

L
Inductance pure Z = ……….. Z = ……….. φ = ……….

C
Capacité pure Z = ……….. Z = ………=…….... φ = ……….

D- ASSOCIATION DES DIPOLES EN REGIME SINUSOIDAL.

1/ Associations de dipôles en série : en série, le courant est commun aux dipôles
 sa valeur instantanée i est commune ;
sa valeur efficace I est commune. i D1 D2 D3
A chaque instant, la tension u entre les bornes de
l'association est égale à la somme des tensions U1 U2 U3
aux bornes de chacun des dipôles.
U
Ceci permet d'écrire : u = ……………………………
En régime sinusoïdal, on peut écrire entre vecteurs de Fresnel …………………..

1-1/ circuit "R-L" série :

Dans ce cas on peut écrire :

u = ………………
……………………………………………
D'où le triangle des tensions, en prenant I comme origine des phases

D'après le théorème de Pythagore, on peut écrire : U 2 = UL2 + UR2

Or UR = RI
UL = LI D’ou (ZI)2= (RI)2 + (LI)2 Z L

En divisant l’égalité précédente par la quantité I2 on obtient : 

Z2 = R2 + (L)2

Doc élev page : 4/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

D'après cette relation, on peut tracer le triangle des impédances :

D’où : Impédance : …………………..Facteur de puissance : ………………………

1-2/ circuit "R-C" série :

Comme précédemment on peut écrire :

u = ……………………
……………………………
D'où le triangle des tensions, en prenant I comme origine des phases
D'après le théorème de Pythagore,
on peut écrire : U 2  U 2 R  U 2C

Or U =………………………………………………

Avec Xc= 1/C  Uc = Xc.I

D’où (ZI)2= (RI)2+ (XcI)2

Divisons par la quantité I2 on obtient :

Z2 = R2+Xc2

D’après cette relation, on peut tracer le triangle des impédances

R

Z 1/C
d’où ……………………………..

1-3/ circuit "R-L-C" série :

Dans ce cas on peut écrire :
r
u = uR + uC + uL

 ………………………………

Pour tracer le triangle des tensions, trois cas sont à prévoir en fonction des valeurs de UL et UC.

Doc élev page : 5/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

a- 1er cas UL > UC

D’où le triangle des impédances

Z
L-1/C >0

R

b- 2ème cas UL < UC D’où le triangle des impédances

R


Z L-1/C <0

Dans les deux cas précédents on peut écrire : ………………………………………

Appliquons le théorème de Pythagore dans le triangle des impédances, on obtient :

Z2 = ........................................

D’où ……………………. et …………………….

c- 3ème cas : reprenons notre circuit de télécommande centralisée et intéressons nous à la

configuration série des constituants "Rb, L et C". ( Voir livre cours page 158)

Ce circuit est placé dans le but d'empêcher le passage de la fréquence réseau "50Hz" vers le
générateur de fréquences de télécommande ; par contre les fréquences relatives aux ordres
de télécommande doivent pouvoir transiter vers le transformateur et la ligne de distribution
associée.

Problème technique : comment dimensionner les constituants de ce circuit pour bloquer la

fréquence réseau de 50Hz, (cette fréquence est appelée fréquence de résonance ; elle est
notée : "f0") et laisser passer la fréquence de télécommande ?

NB : Ces éléments doivent être dimensionnés pour supporter le courant nominal Inom et le
courant de court-circuit Icc du réseau.
Théorie de la résonance du circuit série :
Une inductance L et un condensateur C sont montés en série. Ils sont soumis à la tension
U avec une fréquence f. Selon leurs caractéristiques, ces éléments auront une certaine
impédance totale Z à la fréquence du réseau 50 [Hz].
Si la fréquence se modifie, l'impédance totale Z se trouvera elle aussi modifiée.

Doc élev page : 6/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

Conclusion :

…………………………………………………………………………………..

Dans ce cas on est en " ……………………………… "

2/ Associations de dipôles en parallèle ou en dérivation

En dérivation, la tension est commune aux dipôles, sa valeur instantanée u est commune ;
sa valeur efficace U est commune. A chaque instant, l'intensité i du courant dans le circuit
principal est égale à la somme des intensités des courants dérivés. Ceci permet d'écrire :
…………………………………………………

En régime sinusoïdal, on peut écrire entre vecteurs de Fresnel : …………………………..

2-1/ Circuit "R-L" dérivation :

Dans ce cas on a :
 ……………. avec en phase avec
 ……………… avec en quadrature
arrière sur

d’où le triangle des courants, en prenant comme origine des phases :

 Le triangle formé par ( ; ; ) est un
triangle rectangle donc : 
 ……………. D’où …………………………………
 et ………………..

2-2/ Circuit "R-C" dérivation :

Dans ce cas on a :
 …………………. avec en phase avec
 ………………… avec en quadrature
avant sur
d’où le triangle des courants, en prenant comme
origine des phases :
 Le triangle formé par ( ; ; ) est un
triangle rectangle donc :
 ……………… D’où ……………………. …………..
 et …………………………

Doc élev page : 7/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

2-3/ Circuit "L-C" dérivation :

Dans ce cas on a :
 …………….. avec en quadrature avant sur

 ……………. avec en quadrature arrière sur

et sont en opposition de phase .

Cette configuration permet d'étudier 3 cas possibles :

a- 1er cas IL > IC :

 I a le même sens que , il est donc en quadrature

arrière sur .
 ( ; ) = ……………..
 Le dipôle ainsi constitué est globalement ………………
est en retard sur .

b- 2ème cas IL < IC :

 I a le même sens que , il est donc en quadrature

avant sur .
 ( ; ) = …………….
 Le dipôle ainsi constitué est globalement ……………….
est en avance sur .

c- 3ème cas : reprenons notre circuit de télécommande centralisée et intéressons nous à

la configuration parallèle des constituants "Rb, L et C".

Doc élev page : 8/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

Ce circuit est placé dans le but d'empêcher le passage de la ou des fréquences de

télécommande vers la zone d'interconnexion "18KV", l'inductance L et le condensateur C sont
montés en parallèle. Ils sont soumis à la tension U avec une fréquence f. Selon leurs
caractéristiques, ces éléments auront une certaine impédance totale Z à la fréquence du
réseau 50Hz. Cette impédance devra être faible pour ne pas limiter le courant vers le
transformateur.
Si la fréquence se modifie, l'impédance totale Z se trouvera elle aussi modifiée.
La valeur des deux éléments sera choisie pour empêcher (faire bouchon) aux fréquences
pilotes (télécommande) d'arriver sur la ligne 18 kV.
Problème technique : comment dimensionner les constituants de ce circuit pour
bloquer la fréquence de télécommande et laisser passer la fréquence de réseau de
50Hz ?
Circuit bouchon idéal : c'est le cas où "IC = IL" dans ce cas

……………………………………………………………….

et sont en opposition de phase et malgré la présence d'une tension d'alimentation

non nulle, le courant "I" est nul ; on dit que le circuit est bouchon.
Circuit bouchon réel : le circuit idéal est purement théorique, dans la réalité les bobines ne
sont pas dépourvues de résistances.

Quand la relation LC2 est satisfaite,

les 2 courants iB et iC ont pratiquement
la même valeur efficace mais ne sont pas
tout à fait en opposition de phase
( est en quadrature avant sur mais
n’est pas tout à fait en quadrature arrière
sur ) . Il s’en suit que le courant
résultant n’est pas nul, néanmoins sa
valeur reste très faible ; de plus il
est pratiquement en phase avec .

Doc élev page : 9/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

E- RESOLUTION PAR LES NOMBRES COMPLEXES.

1/ Introduction aux nombres complexes : ( Voir livre cours page 163 )
2/ Application aux cas des dipôles élémentaires :

2-1/ Résistor pur : nous avons vu que, dans ce

cas, le courant qui traverse le résistor est en Y (imaginaires)
phase avec la tension .
Si i(t) = IM cos(t) ; on a v(t) = VM cos(t)
Or ……………on peut donc écrire sous la forme
complexe : ………………….. 0 =0 x ( réels)

D’où pour un résistor pur : ………………

"Z" s’appelle l’impédance du circuit . Z est

l’impédance complexe du circuit . Y (imaginaires)
dans le cas d’un résistor Z est réel = Z
……………
2-2 Inductance pure : la tension est en avance
de /2 sur le courant, c à d que si l’on a : 0 I x ( réels)
i(t) = IM cos(t) alors v(t) =VM cos(t +/2 )
Or …………….on peut donc écrire sous la forme
Y (imaginaires)
complexe : I = IM (cost +jsint) donc :
………………………………………………….
 = …………….
sachant que cos(t + /2 ) = - sin(t ) et que
0 x ( réels)
sin(t + /2 ) = cos (t ) on obtient alors :
Y (imaginaires)
……………………………………………………
=……………………………………………… ………………

0 I x ( réels)

sachant que j2 = -1 donc V peut se mettre sous la forme V =j LI = …………..

l’impédance complexe d’une inductance pure est donc : Z = ……

2-3 capacité pure : la tension est en retard

de /2 sur le courant, c à d que si l’on a : Y (imaginaires)
i(t) = IM cos(t) alors v(t) =VM cos(t - /2 )
Or ………….on peut donc écrire sous la forme
0  = ……… x ( réels)
complexe : I = IM (cost+jsint) donc :

Doc élev page : 10/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif
………………………………………………..

sachant que cos(t - /2 ) = sin(t ) et que

Y (imaginaires)
sin(t - /2 ) = - cos (t ) on obtient alors :
I
………………………………………………
……………………………………. = ………….. 0 x ( réels)
…………..
l’impédance complexe d’une capacité pure est
donc :

Doc élev page : 11/10

Lycée sec.Med Ali Annabi Ras Djebel Circuits électriques en courant alternatif

Doc élev page : 12/10
