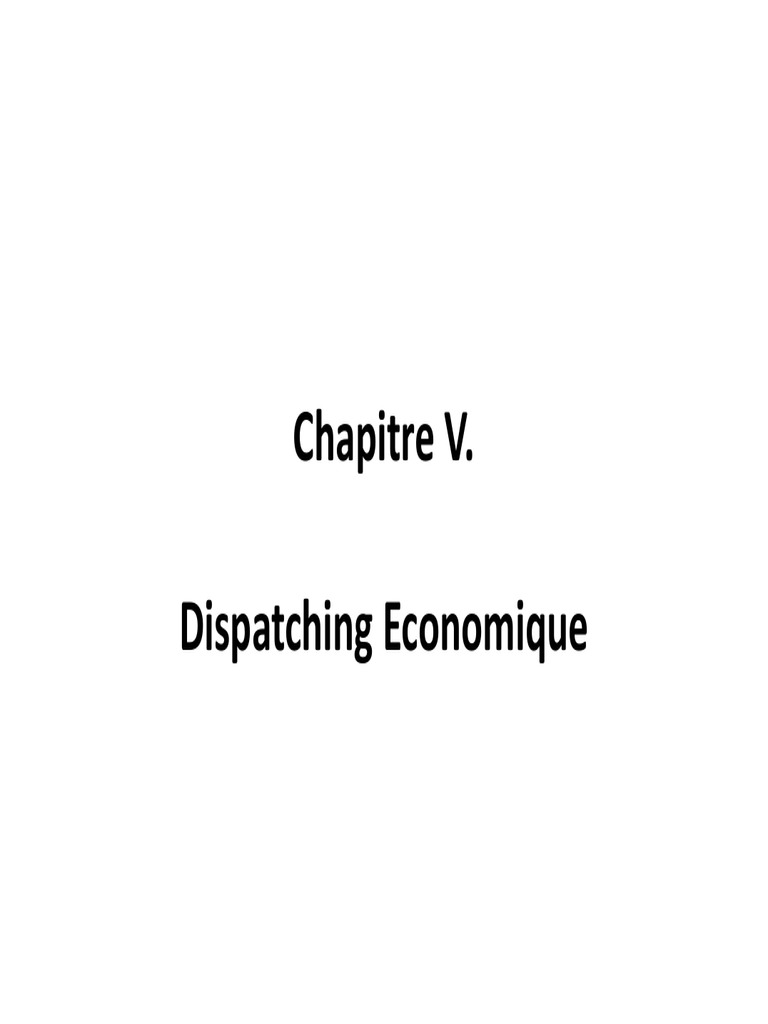

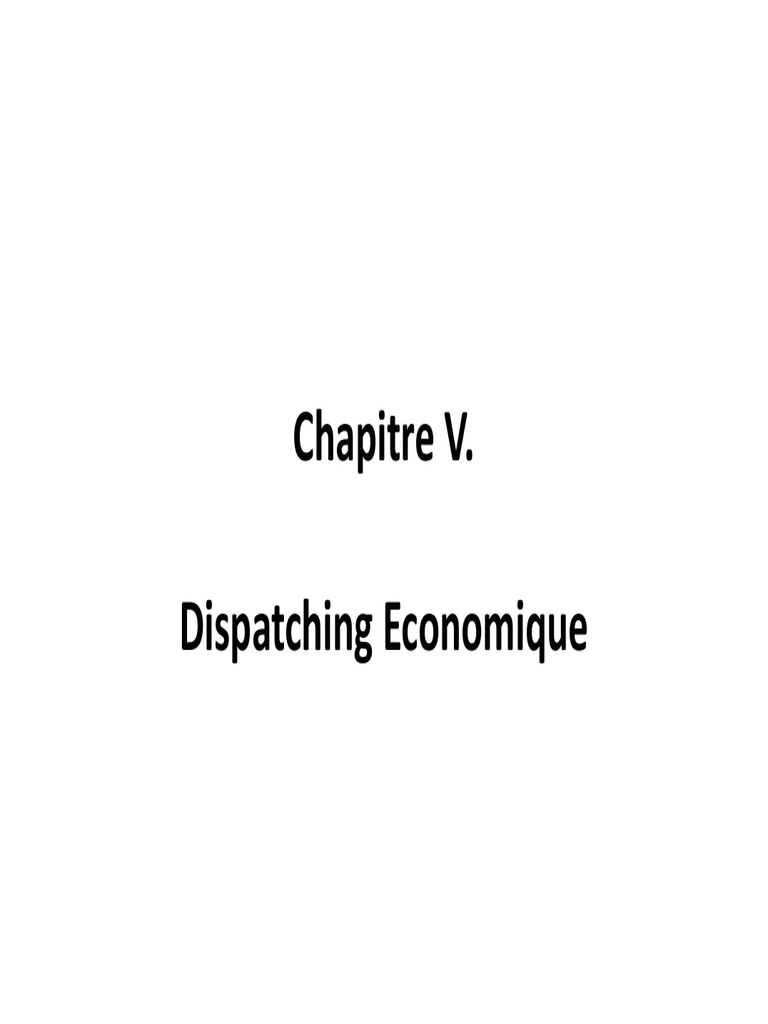

Chapitre V.

Dispatching Economique
Dispatching Economique
Définition du dispatching économique
Définition du dispatching économique.

Le dispatching économique est un problème d’optimisation

qui consiste à répartir la production de la puissance active
demandée entre les différentes centrales du réseau, de
sorte à exploiter
l i ce réseau
é d la
de l manière
iè l plus
la l
économique possible. Cette distribution doit évidemment
respecter les limites de production des centrales.
centrales La
variable à optimiser est donc le coût de production.
Définition du dispatching économique
Définition du dispatching économique
• Le but principal du dispatching économique est de
trouver la contribution en puissance de chaque unité de
génération du système électrique, de sorte que le coût
total de production soit minimisé le plus possible pour
n’importe quelle condition de charge tout en respectant
les contraintes physiques de ces générateurs.
• La répartition
p optimale
p de p
puissance a le même sens qque
le dispatching économique (DE) ou l’optimisation de
l’écoulement de puissance. La solution du problème de
l’ED revient à résoudre les équations de l’écoulement de
puissance en minimisant l'utilisation du combustible des
centrales
l
 Formulation du problème de
dispatching économique
La fonction cout
• C’est la fonction objective dont on veut optimiser, ou le
coût de production reflète principalement le coût du
combustible utilisé ; et d’autres coûts d’exploitation et de
maintenance
i t d la
de l centrale.
t l
• Le coût de production d’une centrale est généralement
modélisé
déli é par une fonction
f i polynomiale
l i l du
d second d degré
d é
en PGi (puissance active générée par la centrale) sous la
forme suivante:
 Formulation du problème de
dispatching économique
D’où :
• , sont des constantes propres à chaque centrale.
Ces paramètres peuvent être déterminés à partir de
plusieurs méthodes on peut citer la plus répondue : la
méthode
éth d des d moindres
i d carrésé
• La constante est normalement appelée coût de marche
à vide
id et représente
é l coût
le û pour démarrer
dé une unité
i é de
d
génération à production nulle.
• : puissance active générée
é é é par unitéé de
d génération
é é ()
(i).
• ( ) : la fonction de cout de la centrale (i)
 Formulation du problème de dispatching
é
économique
i
Caractéristique coût‐production
La caractéristique coût d’un générateur thermique est
représentée par un graphe qui relie le taux du combustible à
ll’entrée
entrée (en Btu/h ou en $/h) avec la puissance électrique (en
MW) délivrée par l’unité. La forme de cette courbe est
déterminée sur la base des données collectées à partir des essais
effectués sur la génératrice.
 Formulation du problème de dispatching
é
économique
i

Minimisation des coûts de génération

Le but principal du dispatching économique est la
minimisation du cout de production de chaque générateur
et donc le cout total. D’autre part, on sait très bien que les
facteurs influençant sur le cout sont résumés en trois points
essentiels:
• Le rendement de fonctionnement des générateurs.
• Le cout du combustible.
• Les pertes dans les lignes de transmission.
 Formulation du problème de dispatching
é
économique
i

Minimisation des coûts de génération

• Pour minimiser la fonction de cout, on peut ajuster sur
Pour minimiser la fonction de cout, on peut ajuster sur
l’un des points précédents. Cette minimisation peut être
traduite par la condition suivante

Ng : Le nombre des générateurs.
PGi : Puissance active générée par unité de génération (i).
Fi ( PGi ) : Fonction de coût de la centrale (i)
 Formulation du problème de dispatching
é
économique
i
Contraintes d’égalités
• C’est l’équation de l’écoulement de puissance en équilibre
; entre la génération et la demande ; exprimée
e primée par la
formule suivante

la puissance active totale absorbée par toute la charge.

charge
la puissance active absorbée par la charge (i).
les pertes actives dans les linges de transmission.
: le nombre de noeuds consommateurs.
 Formulation du problème de dispatching
é
économique
i
Contraintes d
d’inégalités
inégalités
• On les appelle aussi contraintes de sécurité, sont liées
directement aux limites associées aux centrales electriques
directement aux limites associées aux centrales electriques
 Résolution du Dispatching Economique
Mini‐
i i projet
j
1‐ Dispatching économique sans pertes
Le dispatching économique sans perte est plus simple, seul la
puissance active générée par la centrale influence le coût, la
résolution est faite pour un instant précis. La solution du
dispatching économique est obtenue à l’aide de deux types
de méthodes d’optimisation :
• La méthode de Kuhn‐Tucker et la méthode de gradient
g
utilisant le gradient (fonction de Lagrange).
• La méthode d’itération de Lambda qui utilise les itérations
q
(minimisation sans gradient).
 Résolution du Dispatching Economique
Mini‐
i i projet
j
2‐Dispatching économique avec considération des pertes
• Le problème du dispatching économique avec pertes est
plus compliqué que celui sans pertes,
pertes il tient compte de la
topologie du réseau, ces pertes varient en fonction de la
répartition des puissances entre les centrales et la charge
• Deux approches sont essentiellement utilisées pour la
solution du dispatching économique avec pertes, la
première est le développement d’une expression
mathématique
q des p pertes en fonction des p puissances de
sortie de chaque unité de production. La deuxième
approche consiste à utiliser les équations de l’écoulement
de puissances optimal (optimal power flow).
