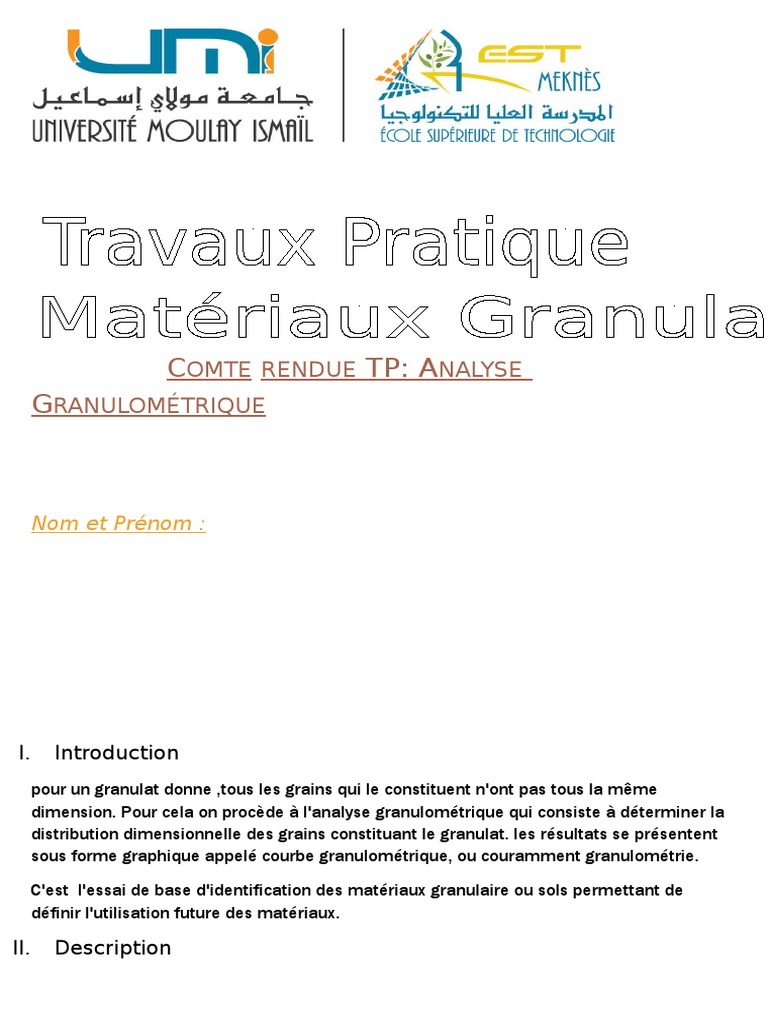

COMTE RENDUE TP: ANALYSE

GRANULOMÉTRIQUE

Nom et Prénom :

I. Introduction
pour un granulat donne ,tous les grains qui le constituent n'ont pas tous la même
dimension. Pour cela on procède à l'analyse granulométrique qui consiste à déterminer la
distribution dimensionnelle des grains constituant le granulat. les résultats se présentent
sous forme graphique appelé courbe granulométrique, ou couramment granulométrie.

C'est l'essai de base d'identification des matériaux granulaire ou sols permettant de

définir l'utilisation future des matériaux.

II. Description
 but
 Repartir les particules du matériau (l'échantillon),selon leurs dimensions en groupes
(présentées par masse).
 Etablir la courbe granulométrique (la masse du tamisât/refus cumulé(en %)en fonction
des diamètres des particules (en mm)).
 Analyse et classification précise du sol.

Matériaux utilisés dans le laboratoire:

une balance
des plateaux pour recueillir les produits de tamisage (sable)
des tamis avec couvercles en fond(Bac)

vibreur électrique

III. Mode opératoire

  Prélever 600g de matériau
 Imbiber cette quantité dans l'eau
 on laver l'échantillon de sable puis le séché, verser la quantité sur les tamis disposés
comme dans l'appareillage et on secoua au vibreur de tamis, il y aura un passage selon le
diamètre des tamis
 on enlève chaque tamis et on pèse le refus, au fur et à mesure en faisant un cumul sur le
tamis suivant :

définition
 Tamis est constitué par une rôle métalliquement général en laiton, caractérisée par
la longueur du coté de sa maille carrée et par son module correspondant.
 Refus sur un tamis est la quantité de matériau qui est retenue sur le tamis.
 Pourcentage massique de refus (%) : rapport, exprimé en pourcentage, de la
masse de matériau sec retenu par un tamis d'ouverture d, à la masse totale initiale de
matériau sec.
 Tamisât (ou passant): la quantité de matériau qui passe à traverse le tamis.
 pourcentage massique d'un tamisât :rapport, exprimé en pourcentage, de la
masse sèche du passant à travers un tamis d'ouverture à la massa totale initiale de
matériau sec. le pourcentage massique de tamisât de désigné par
100-(%r)

IV. partie théorique

D ₆₀
coefficient d'uniformité CU= D₃₀

D ₃ ₀²
coefficient de courbure Cc= D ₁ ₀. D ₆₀

V. Partie expérimentale
Diamètre Masse de refus(kg) Masse cumulé(%) Tamisat cumulé(%)
2.5 0.035 6.42 93.58
1.25 0.155 34.86 65.14
0.63 0.16 64.22 35.78
0.315 0.09 80.73 19.27
0.16 0.1 99.08 0.92
0.08 0.0 100 0
R n=0.54 kg
P=0.0 kg
R n+p=0.54 kg
100[M 2 -(R n+P)]/M 2=0.91%<1%

100
90
80
Passant Cumulatif

70
60
50
40 tamis cumule
Refus cumule
30
20
10
0
0.01 0.1 1 10
Diamétre Des Tamis
 on trouve que : D10=0.23
D30=0.5
D60=1.2
D ₆₀
coefficient d'uniformité CU= D₁₀
1.2
Cu= 0.23 =5.21

D ₃ ₀²
 coefficient de courbure Cc= D ₁ ₀. D ₆₀
0.5²
Cc= 0.23∗1.2 =0.905

Conclusion
 Cu >2 : la granulométrie est dite étalée.
 Cc > 6 et Cu<1 : donc le sable n'est pas bien gradué.
