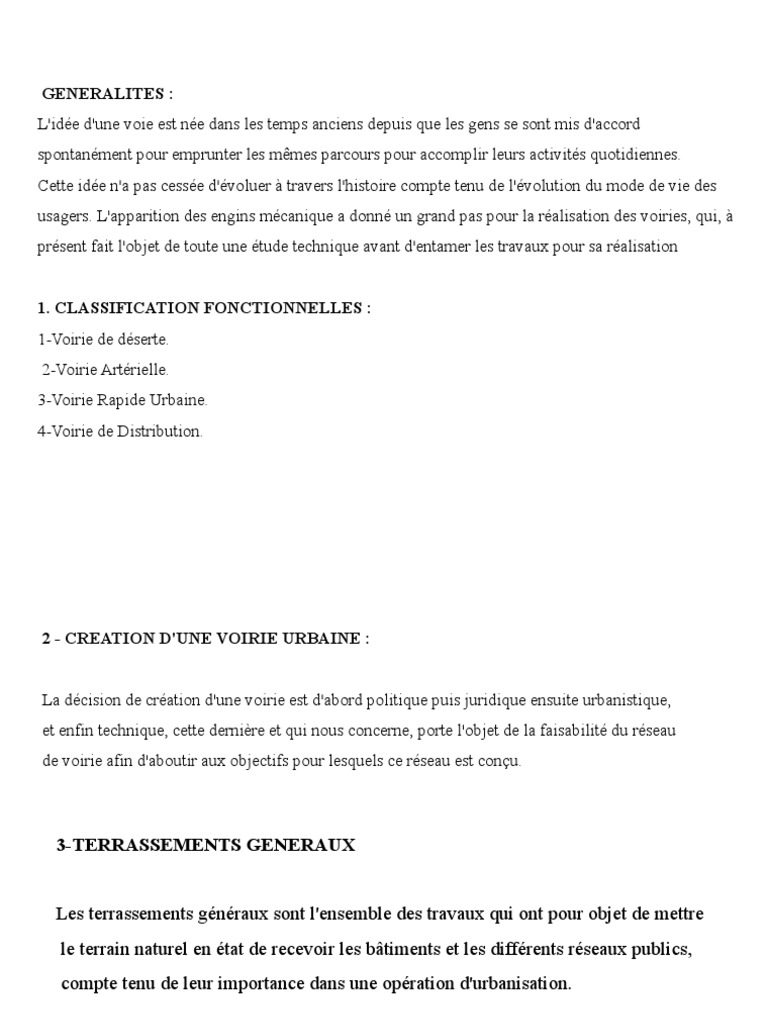

GENERALITES :

L'idée d'une voie est née dans les temps anciens depuis que les gens se sont mis d'accord
spontanément pour emprunter les mêmes parcours pour accomplir leurs activités quotidiennes.
Cette idée n'a pas cessée d'évoluer à travers l'histoire compte tenu de l'évolution du mode de vie des
usagers. L'apparition des engins mécanique a donné un grand pas pour la réalisation des voiries, qui, à
présent fait l'objet de toute une étude technique avant d'entamer les travaux pour sa réalisation

1. CLASSIFICATION FONCTIONNELLES :
1-Voirie de déserte.
2-Voirie Artérielle.
3-Voirie Rapide Urbaine.
4-Voirie de Distribution.
2 - CREATION D'UNE VOIRIE URBAINE :

La décision de création d'une voirie est d'abord politique puis juridique ensuite urbanistique,
et enfin technique, cette dernière et qui nous concerne, porte l'objet de la faisabilité du réseau
de voirie afin d'aboutir aux objectifs pour lesquels ce réseau est conçu.

3-TERRASSEMENTS GENERAUX

Les terrassements généraux sont l'ensemble des travaux qui ont pour objet de mettre
le terrain naturel en état de recevoir les bâtiments et les différents réseaux publics,
compte tenu de leur importance dans une opération d'urbanisation.
4- Terminologie :

a/ déblaiement : c'est l'opération qui consiste à abaisser le niveau altimétrique du terrain,

en vue de réaliser une fouille, une tranchée,….etc.
Déblai : c'est le nom qui désigne les terres provenant de l'excavation.

b/ remblaiement : est l'opération opposée à la première, elle consiste à apporter des terres
en vue de combler un vide, ou former un massif de terre.
Remblai : est le nom qui désigne les terres à apporter pour l'opération de remblaiement.

c/ cote plate forme (C.P.F) : est le niveau altimétrique à donner au terrain naturel sur
une surface définie par l'une des opérations de déblaiement ou de remblaiement.

D/ dépôt : c'est l'endroit où on doit déposer les terres résultantes d'une opération de déblaiement.
E/ emprunt : c'est l'endroit où on doit apporter les terres afin de réaliser un remblaiement.

F/ foisonnement : c'est une propriété que possède les sols d'augmenter leurs volume lorsqu'on
les met en mouvement, Lorsqu'on remet en place les sols remanies, ils ne reprennent par leur
volume initial qu'ils occupaient.

H/ tassement : est la propriété que possède le sol de diminuer de volume par l'action
des phénomènes naturels dans le temps ou par compactage direct à l'aide des engins mécaniques
appropriés.
5- différentes phases des travaux de terrassement :

 phase I :
 élaboration des documents nécessaires et indispensables tels que la représentation
du relief du terrain en question sur un levé topographique sans négliger aucun détail qui pourra
servir d'information.
 Le plan de masse sur lequel se trouve tous les détails concernant le futur projet
(plan d'implantation des bâtiments et de la voirie)
 L'étude géotechnique du sol présentée sur un rapport complet du sol.
Il est à signaler que la fiabilité des informations fournies par ces documents est déterminante
pour la qualité d'exécution de la deuxième phase.
Phase II :
le but de cette phase est de permettre la meilleur prévision possible des conditions de
réalisations, les difficultés techniques, qualité des terres à emprunter pour les remblais,
et à mettre en dépôt pour les déblais, le matériel approprie à engager et le coût qui revient
à cette opération.
Une grande précision dans cette étude n'est pas exigée, par ailleurs, les méthodes utilisées pour
les calculs donnent généralement des résultats approximatifs, mais il ne faut pas en abuser.
Phase III :
le but essentiel de cette phase consiste à réaliser des emprises devant recevoir les ouvrages
pour les opérations d'urbanisation ou les travaux des terrassements généraux sont réduits
aux taches suivantes :
- établissement des plates formes au droit des bâtiments et chaussée
- creusement des tranchées pour l'implantation des réseaux publics (assainissement, AEP…etc.)
- soutènement des terres par des talus ou par des ouvrages spéciaux qui doivent être éviter
-il est à signaler que toutes les taches de troisième phase doivent être réalisées selon
les indications fournies par les plans d'exécution élaborés dans la deuxième phase.
6 - Position du problème :
chaque chantier possède des problèmes et des difficultés techniques spécifiques, ainsi toutes
les solutions techniques apportées aux différents problèmes ne peuvent être généralisées.
il faut atteindre les objectifs des terrassements de la manière la plus simple possible,
mais des exceptions à cette règle ne sont pas à écarter:
a) le bâtiment peut comporter un sous-sol sur toute ou une partie de sa surface qui nécessite
une fouille en pleine masse importante.
b) Pour les projets linéaires, même si le terrain présente une légère pente peu appréciable
a l'œil nu, la dénivellation peut être très importante sur une longue distance.
c) Lorsque la qualité du sol est très mauvaise et qui ne peut pas être réutilisé, ou difficile à
compacter, cela engendre des mouvements de terre très importants.
d) Dans les terrains qui présentent une morphologie très accidentée , on a recours à des ouvrages
spéciaux (murs de soutènement) qui sont onéreux, surtout s'ils s'étendent sur une longue distance.
e) Si le sol est utilisable, il faut penser à l'équilibre du déblai – remblai pour ne pas avoir
recours à l'emprunt ou à mettre en dépôt des terres, car ceci nécessite des dépenses non négligeables.
7 –Cubature des terrassement

- Décapage d’un terrain:

C’est un terrassement de faible épaisseur (0.20 à

0.40m)
Il correspond à l’enlèvement de la terre végétale
pour éliminer toute les traces de végétaux et
déchet organique, pour éviter que cette couche ne
constitue un plan de cisaillement en particulier sur
les terrain en pente (couche de glissement)

La terre végétale peut être stocker et réemployer

pour l’aménagement des espaces vert.
- Les fouilles :

Les fouilles correspondent à des travaux de

terrassement plus au moins grandes, il peuvent avoir
plusieurs configurations:

a- les fouilles en pleine masse :

Elles sont exécutés sur la totalité de l’emprise de

l’ouvrage afin d’en atteindre le niveau le plus bas
(la surface du dallage du dernier niveau du sous- sol)

b- Les fouilles en rigole:

Ce sont des terrassement linéaire dont la largeur est

comprise entre 0.40m et 2,00m par une profondeur
n’excédant pas 1,00m, il reçoivent généralement les
fondations superficielles des murs ou les canalisations
de faibles profondeurs ( réseaux d’éclairage public ou
de télécommunications…)
c- Les fouilles en tranché:

Elles ont une plus grandes profondeur que les fouilles

en rigoles et une fonction similaire (canalisation
d’assainissement, ou alimentation en eau potable…)
Leurs largeurs dépondent des conditions de travail.
(sécurité des ouvriers, nature du terrain, blindage…)

d- Les fouilles en puits:

ils ont des dimensions tels que leurs sections (1,00 à

4,00m2) est faibles par rapport à la profondeur qui
peut atteindre 10m ou plus, leurs emplois est réservé
à l’établissement des fondations de piliers isolés, au
captage des eaux et au rejet des eaux non pollués en
milieux naturel
e- Les forages:

ce sont des fouilles cylindriques de faibles

diamètre (0,10m à 0,50m) par rapport à la
profondeur qui peut atteindre plusieurs
dizaines de mètre, elles sont utilisée pour
les fondations ponctuelles des bâtiments
( fondations par pieux) ou pour pompage
des eaux alimentant les réseaux de
distributions
2- Exécution des fouilles :

Avant toute intervention, il est nécessaire de procéder au piquetage de la zone concernée

par les travaux, surface à terrasser ou axe d’une voie ou des tranchés, l’emprise des
terrassements doit tenir compte des talutage et des sur-largeurs de travail de fond des
fouilles.
Les travaux sont exécutés par différente manières en fonctions de plusieurs paramètres :

• la nature de la fouille
• la nature du sol et sa cohésion
• les moyens mis en œuvres
• la présence éventuelles d’eau ou nappe phréatique

Les parois des fouilles sont exécuté de façon à éviter tout risque d’éboulement ou de
glissement.
Plusieurs techniques peuvent êtres mise en œuvre:

• Blindage et étaiement
• la protection des talus à l’aide d’un film en matière plastique
• la protection d’une laitance à base de liant hydrauliques en surface de talutage
• le drainage des eaux d’infiltration
a-Blindage et étaiement :

Le blindage est obligatoire dés que l’excavation

atteint une certaine profondeur par rapport à sa
largeur, afin que le talutage n’occupe pas une
emprise importante et que la sécurité des
ouvrier soit garantie.
La mise en place des blindage nécessite une
sur-largeur (coffrage des murs, pose de
canalisation)
Plusieurs techniques sont utilisés:

• Le platelage jointif ou non jointif mis en place

par des raidisseurs et des étais
• La paroi moulée préfabriquée ou coulée
sur place maintenue à l’aide de tirants

• Le rideau palplanche est constitué de profilés

métallique ancré dans le terrain, il est mis en
place par fonçage à l’aide d’une presse
hydraulique
• La paroi berlinoise réalisée à l’aide de pieux
en béton ou par des profilés métalliques
foncés dans le terrain avec un remplissage
par des panneaux préfabriqués en béton ou
avec des madriers
• La paroi coulée comprenant une armature
en treillis soudés fixé sur le terrain par le clouage
des barres d’aciers de 4m à 6m régulièrement
réparties selon la hauteur du talus, une couche
de béton est projetée sur le treillis de manière
à assurer la protection et le maintien des terres.
Lorsqu'une tranchée à parois verticales a plus de 1,30 m de profondeur et que sa
largeur est égale ou inférieure aux 2/3 de sa profondeur, elle doit être
obligatoirement blindée quelle que soit la nature du terrain ; dans tous les autres cas,
les parois doivent être aménagées de façon à éliminer les risques d'écoulement.
 Les engins de terrassements

Il existe une grande diversité d’engins de terrassements

qui peuvent être polyvalent ou affectés à une tache précise.
Automoteur ou tractable, ils sont montés sur roues
et pneumatiques ou sur chenilles, à poste fixe
ou mobile, ils peuvent creuser, charger, transporter,
Épandre, niveler, compacter ou trancher, Quelque soit La nature du terrain.
Les engins sont amenés à pied d’œuvre à l’aide des remorques spéciales, ils leurs est
Interdit de circuler sur les routes. Restriction qui s’applique particulièrement sur
les engins sur chenilles et les engins hors gabarits.
Toutefois il est admis que certains engins de gabarit routier et monté sur pneumatique
Puissent effectuer des déplacements de courte distances sur route.
 Les engins de terrassements
les engins d’excavation
1- la pelle hydraulique:

La pelle hydraulique est un engin automoteur ,

son cycle de travail est
le suivant:
creusement, soulèvement,
rotation et chargement, sur
Place ou dans un engin de
transport .
 Les engins de terrassements
les engins d’excavation
2- la chargeuse-pelleteuse:

C’est un engin automoteur, elle comporte un double

équipements lui permettant de combiner deux
fonctions, à l’avant elle est équipé d’un godet relevable
comme une chargeuse et à l’arrière, d’une pelle pour
exécuter des excavations. Elle est fréquemment
employer pour réaliser des tranchés.
Lorsque l’engin est utiliser coté pelle, il est immobile et
maintenu à l’aide de stabilisateur latéraux, il travail
selon un cycle semblable à celui de la pelle hydraulique.
Lorsque l’engin est utiliser coté chargeuse le cycle de
travail est le suivant: alimentation, soulèvement,
transport, déchargement de matériaux.
 Les engins de terrassements
les engins de nivellement

1- le bouteur (Buldozer):

C’est un engin automoteur, sur roues ou sur chenilles,

à l’avant il dispose d’une lame d’acier fixée perpendiculairement
au sens de la marche ou orientable, son rôle est le réglage des
remblais en poussant les terres ou les différents matériaux par
un mouvement de l’engin vers l’avant.
Le cycle de travail regroupe une série de marche en avant et
en arrière afin de rassembler les matériaux et les apporter au
endroits déterminés.
 Les engins de terrassements
les engins de nivellement

2- la decapeuse (Scraper):

C’est un engin tracté ou automoteur sur roues

elle est constituée d’une benne ouverte équipée
d’une porte inferieure à bord tranchant.
En une seule phase, elle arase le sol, transporte les
terres à une distance de l’ordre de 500m, puis les
décharge et les répand sur la zone de dépôt.
Son cycle de travail est le suivant:
Arasement, chargement, transport, déchargement
et épandage des matériaux.
 Les engins de terrassements
les engins de nivellement

3- la nivelleuse (grader):

C’est un engin automoteur sur des roues

à châssis rigide qui dispose d’une lame
d’acier de profil incurvée et orientable
par rapport au sens de la marche et son
inclinaison est variable, elle arase, déplace
et répand ou nivelle les terres afin de
profiler la surface.
 Les engins de terrassements
les engins de compactage

Les compacteurs sont des engins automoteur

tractés ou portés, destinés au compactage de
matériaux de manière à augmenter la densité.
Le compactage s’opère par une action de roulage,
complétée éventuellement par un dispositif de mise
en vibration.
 Exécution des remblais
Les remblais sont constitués par une ou plusieurs couches superposées de terrain rapporté
sur un sol support, après avoir fait des travaux préparatoires telle que le débroussaillage,
l’essouchage des arbres, le décapage de la terre végétale etc.…

Les travaux de remblaiement sont exécutés selon l’un des deux principes suivants:

 Par le réemploi des terres provenant de fouilles voisine en déblais, solution économique
puisqu’elle optimise les mouvements de terre.

 Par l’apport de matériaux extérieurs au chantier, lorsque les caractéristiques de terre

d’origine ne convienne pas
Généralement les remblais de faible épaisseur, sur terrain plat, offrent peu de difficultés
dans leurs exécutions. Ils n’ont n’est pas de même lorsqu’ils atteignent des hauteurs
Importantes.
Dans ce dernier cas des précautions sont prise en fonction de :
Caractéristiques du sol support :
Elle porte sur la connaissance des caractéristiques mécaniques et physiques du sol .
Sur un sol compressible, des ruptures dues à la charge apportés, peuvent se produire.
Les sondages permettent de connaitre les différentes couches, si celles-ci ne sont pas
satisfaisantes, une amélioration est apporté par l’une des solutions suivantes:
- Remplacer la couche supérieure défectueuse de faible épaisseur par un apport
de meilleur qualité .
- Effectuer un compactage à l’aide d’un compacteur adapter à la qualité du sol .
- Incorporer un réseau de drainage afin d’assainir le terrain
Les opérations de remblaiement s’effectuent en trois phases distinctes :

 L’apport des terres constituants le remblai à l’aide d’une décapeuse, d’une chargeuse
ou d’un engin de transport.
 le réglage en couche d’épaisseur régulière de l’ordre de 0,40 cm et 0,50 cm à l’aide
d’un bouteur ou d’une niveleuse.
 le compactage avec un compacteur dont les caractéristiques sont adaptés au type
de remblai, afin d’améliorer la stabilité et la portance du sol et réduire les risques
de tassement.

Le rôle du compactage est triple et influe directement sur les caractéristiques mécaniques:
- Faire glisser les grains du squelettes les uns sur les autres .
- Eliminer l’eau excédentaire .
- Comprimer l’eau enfermé dans le sol .
2- Circulation d’eau dans le sol:
Elle modifie sa cohésion et peut occasionner des risques de glissements de terrain lorsque
Celui-ci est en pente. La présence de l’eau est détectée lors de la compagne de sondages.
Un réseau de drainage interne peut être mis en place pour récupérer les eaux d’infiltrations
Et les rejeter dans un collecteur.

3- Emprise du talus:
Cette précaution porte sur l’importance
de l’emprise des talus qui dépond de
la hauteur des remblais. Compte tenu
de l’espace disponible, il faut prévoir
Mur de revêtement Mur de soutènement Mur de pied de talus
Un ouvrage complémentaire venant
Soit habiller le talus, soit réduire sa hauteur par la réalisation d’un mur de pied de talus, soit
Maintenir les terres à l’aide d’un mur de soutènement.
 L’ÉVACUATION DES EAUX

Assainissement
Définition:
L’assainissement est l’ensemble des
techniques qui permettent
l’évacuation par voie Hydraulique
des eaux usées d’une communauté
Ces eaux sont collectées à l’intérieur
de la propriété par un réseau de
Canalisation enterrées puis évacuées
gravitairement vers un égout public qui en assure le rejet dans Un exutoire étudié de
manière à ne pas nuire à l’hygiène publique
Les systèmes d’assainissements
Un réseau d’assainissement a pour but d’évacuer les eaux usées et les eaux pluviales
des bâtiments vers l’égout public. Celui-ci peut être établi selon l’un des systèmes suivants:
 égout unitaire: il collecte toutes les eaux quelques soit leurs provenances , il aboutit
à une station d’épuration qui rejette les effluents dans le milieu naturel.
 égout séparatif:
il est composé de deux canalisations distinct , l’une collecte les eaux pluviales, l’autre
les eaux usées. Il a l’avantage de ne pas surcharger les stations d’épuration.
 égout pseudo-séparatif :
il collecte uniquement les eaux pluviales , il peut recevoir les usées après qu’elles
aient transité dans une station d’épuration.
Conditions de mise en œuvre

Les réseaux d’évacuation des eaux sont constitués par des canalisations enterrées
en matériaux résistants. L’ensemble doit être étanche pour ne pas polluer l’environnement
Une canalisation se compose des éléments suivant:

 Des collecteurs en tuyaux circulaires posés dans des tranchés.

 Des embranchements entre les immeubles, les avaloires et le collecteur principale
 Des regards pour la visite et le curage, placé aux intersections, aux coudes et à intervalles
régulier dans les sections droites.
 Des avaloirs, éléments recueillant les eaux de surface.
Définition :
Le regard de façade, appelé aussi fosse
réceptrice ou boîte de branchement,
est un ouvrage en béton armé de
section carrée qui doit être disposé
en bordure du trottoir sur la façade
de la propriété à raccorder.
Rôle de l'ouvrage :
Il permet le raccordement
des canalisations intérieures
collectant les eaux vannes et
ménagères ou les eaux pluviales
au réseau public d’assainissement.
 LE REGARD BORGNE

Définition :
Le regard borgne est un ouvrage en
béton (mini regard non visitable),
de section carrée et dont
les dimensions sont réduites
au diamètre du collecteur sur
lequel se fait le raccordement.
Rôle de l'ouvrage :
Il permet de raccorder la canalisation
de branchement au réseau public
d’assainissement.
Implantation
Sur le réseau public (ouvrage enterré)
BRANCHEMENT PAR CULOTTE, PAR TULIPE OU
PAR PIQUAGE

Définition :
Les culottes et les tulipes sont des raccords
permettant le raccordement direct des
branchements sur les conduites formant le
réseau public d’assainissement.
Rôle de l'ouvrage :
permet le raccordement direct d’une
canalisation de branchement transportant
des eaux vannes et ménagères ou les eaux
pluviales au collecteur du réseau public
d’assainissement.
