De Licence: Etude Énergétique D'un Circuit de Turbinage Hydraulique

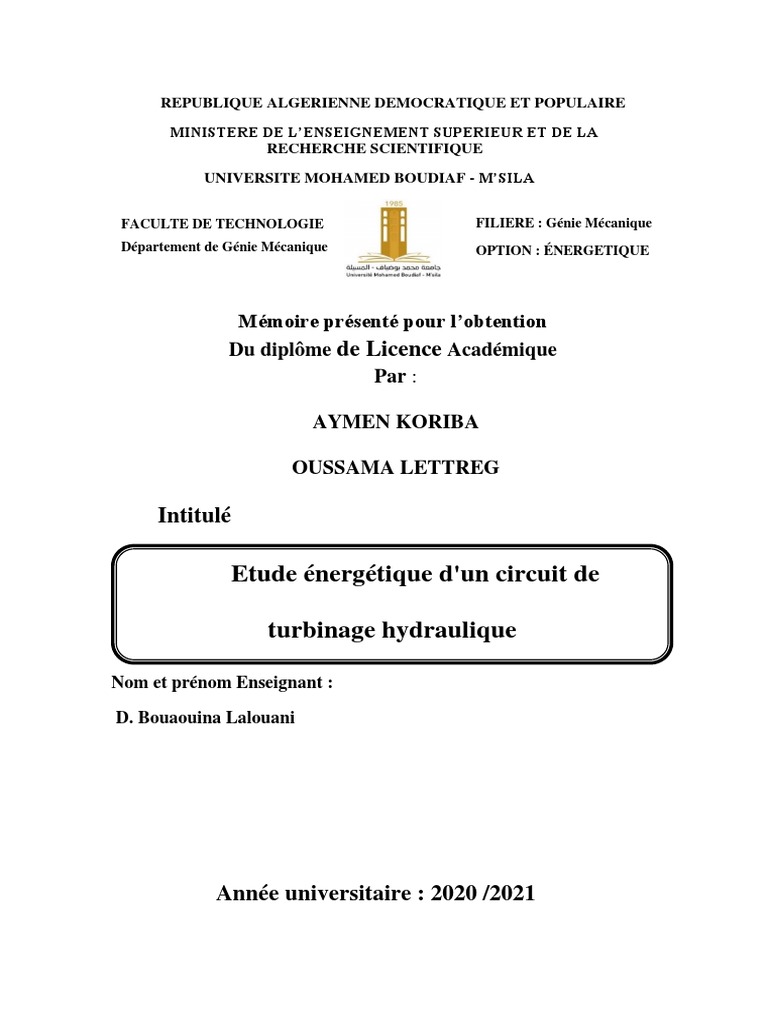

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA

RECHERCHE SCIENTIFIQUE
UNIVERSITE MOHAMED BOUDIAF - M’SILA
FACULTE DE TECHNOLOGIE FILIERE : Génie Mécanique

Département de Génie Mécanique OPTION : ÉNERGETIQUE
Mémoire présenté pour l’obtention

Du diplôme de Licence Académique
Par :
AYMEN KORIBA
OUSSAMA LETTREG
Intitulé
Etude énergétique d'un circuit de
turbinage hydraulique
Nom et prénom Enseignant :
D. Bouaouina Lalouani
Année universitaire : 2020 /2021

Dédicaces
Je dédie ce travail :
A mon cher père et ma chère mère.

A mes chers frères et sœurs.
A toute ma famille.
A tous ceux qui ont sacrifié leur temps pour la science et à tous ceux
qui utilisent la science pour le bien et la prospérité de l’humanité.
REMERCIEMENTS
Nous tenons à remercier, le bon dieu de nous avoir donné le

courage et la force pour la réalisation de ce travail.
Nous exprimons notre sincère remerciement à notre

promoteur Mr. Lalouani bouaouina sans lui cette soutenance n’aura
pas eu lieu.
On tient à remercier nos parents, nos familles et nos proches.
Nous remercions tous nos enseignants durant toute notre

formation et tout le personnel administratif de l’université, sans
oublier les responsables de la bibliothèque qui nous ont beaucoup
facilité notre recherche bibliographique.
Enfin nous remercions toutes les personnes qui de près ou de
loin, ont contribué à l’élaboration de ce travail.
LIST DES MATIÈRES
INTRODUCTION GÉNÉRALE : ..................................................................................... 2
Ⅰ-CHAPITRE Ⅰ GÉNÉRALITÉS SUR LES TURBINES HYDRAULIQUES :............ 3
Ⅰ.1 L'HYDRAULIQUE DANS LES CIVILISATIONS ANCIENNES : .................................................. 4
Ⅰ.2 DEFINITION DE CENTRALE HYDROELECTRIQUE :.............................................................. 4
Ⅰ.3 LES TYPES DE CENTRALES HYDROELECTRIQUES :............................................................. 5
Ⅰ.4 CYCLE D’EAU : ................................................................................................................. 6
Ⅰ.5 COMPARAISON AVEC D’AUTRES ENERGIES RENOUVELABLES : ......................................... 8
Ⅰ.6 LES TYPES DE TURBINE HYDRAULIQUE : ......................................................................... 13
Ⅰ.7 CONDITION D'UTILISATION DES TURBINE HYDRAULIQUE : .............................................. 15
Ⅰ.8 STOCKAGE HYDRAULIQUE : ........................................................................................... 15
Ⅰ.9 LES CENTRALES HYDROELECTRIQUE EN ALGERIE : ........................................................ 17
Ⅰ.10 RESSOURCES EN EAUX DE L’ALGERIE : ........................................................................ 17
Ⅰ.11 CARACTERISTIQUES TECHNIQUES DE LA CENTRALE HYDROELECTRIQUE EN ALGERIE : 19
Ⅰ.12 CONCLUSION DU CHAPITRE Ⅰ : ............................................................................ 20
Ⅱ-CHAPITRE Ⅱ : ÉTUDE DES ÉCOULEMENTS DANS LES CONDUITS :......... 22
Ⅱ.1 L'EQUATON DE BERNOULLI : ......................................................................................... 22
Ⅱ.2 LES PERTES DE CHARGE : .............................................................................................. 24
Ⅱ.2.1 Perte de charge linéaire : ........................................................................................... 24
Ⅱ.2.2 Perte de charge singulière : ....................................................................................... 25
Ⅱ.3 THEOREME DE BERNOULLI APPLIQUE A UN FLUIDE REEL AVEC PERTES DE CHARGE : ... 26
Ⅱ.3.1 Equation de Bernoulli généralisée : .......................................................................... 26
Ⅱ.3.2 Pertes de pression singulières :.................................................................................. 26
Ⅱ.3.3 Perte de charge Cas de l'écoulement turbulent : ........................................................ 27
Ⅱ.4 REGIMES D'ECOULEMENT DANS UNE CONDUITE : .......................................................... 27
Ⅱ.5 REPRESENTEES SUR LE DIAGRAMME DE MOODY :......................................................... 30
Ⅱ.6 LES TUPES DES VANNES DANS CENTRALES HYDROELECTRIQUES : ............................... 31
Ⅱ.7 LA CONDUITE FORCEE DE L'EAU : .................................................................................. 32
Ⅱ.8 CONCLUSION DU CHAPITRE Ⅱ : ........................................................................... 33
Ⅲ-CHAPITRE Ⅲ ETUDE D'UNE TURBINE HYDRAULIQUE : .......................... 35
Ⅲ.1 DEFINITION D’UNE TURBINE HYDROLIQUE : ................................................................. 35
Ⅲ.2 CLASSIFICATION ET CARACTERISTIQUES DES TURBINES :............................................. 35
Ⅲ.3 VITESSES SPECIFIQUES (NS ET NQ) DES DIFFERENTES TURBINES : .............................. 36
Ⅲ.3.1 Turbines à action :.................................................................................................... 36
Ⅲ.3.2 Turbines à réaction : ................................................................................................ 37
Ⅲ.4 LES ORGANES DE TURBINE HYDRAULIQUE : ................................................................. 37
Ⅲ.5 BILAN D'ENERGIE : ....................................................................................................... 39
Ⅲ.6 L'ETUDES CINETIQUES ET ENERGETIQUES : .................................................................. 41
Ⅲ.6.1 Etude de Turbine francis : ....................................................................................... 41
Ⅲ.6.2 Etude de Turbine Kaplan : ...................................................................................... 43
Ⅲ.6.3 Etude de Turbine pelton :........................................................................................ 44
Ⅲ.7 L’ENERGIE CINETIQUE DE L’EAU : ............................................................................... 45
Ⅲ.7.1 Energie entrée turbine : ............................................................................................ 45
Ⅲ.7.2 Energie sortie turbine : ............................................................................................. 45
Ⅲ.7.3 Energie (chute) nette : .............................................................................................. 45
Ⅲ.8 PUISSANCE HYDRAULIQUE :......................................................................................... 45
Ⅲ..9 PUISSANCE MECANIQUE : ............................................................................................ 45
Ⅲ.10 RENDEMENT : ............................................................................................................ 45
Ⅲ.11 COEFFICIENT DE PRESSION : ....................................................................................... 46
Ⅲ.12 COEFFICIENT DE DEBIT : ............................................................................................ 46
Ⅲ.13 COEFFICIENT DE PUISSANCE INTERNE : ...................................................................... 46
Ⅲ.14 COEFFICIENT DE REDUITE :........................................................................................ 46
Ⅲ.15 ROLE DE VITESSE SPECIFIQUE : .................................................................................. 46
Ⅲ.16 ÉTUDE COMPARATIVE DES TURBINE HYDRAULIQUE : ................................................ 47
Ⅲ.17 LOIS DE SIMILITUDE : ............................................................................................... 49
Ⅲ.17.1 Similitude géométrique : ........................................................................................ 49
Ⅲ.17.2 Similitude cinématique : ........................................................................................ 49
Ⅲ.18 CARACTERISTIQUE DES TURBINES : ........................................................................... 50
Ⅲ.19 CONCLUSION DU CHAPITRE Ⅲ : ....................................................................... 52
Ⅳ-CHAPITRE Ⅳ EXEMPLE DE CIRCUIT TURBINAGE : ................................... 54
Ⅳ.1 LE PROJET : ................................................................................................................. 54
Ⅳ.1.1 Données du projet : .................................................................................................. 55
Ⅳ.1.2 But de l’étude de cas : ............................................................................................. 55
Ⅳ.1.3 Sélection et caractéristiques de la turbine : .............................................................. 56
Ⅳ.2 CONCLUSION DU CHAPITRE Ⅳ : ......................................................................... 58
CONCLUSION GENERALE : ....................................................................................... 59
REFERENCES ................................................................................................................ 60
LIST DES FIGURES
FIGURE Ⅰ-1 UNE CENTRALE HYDROELECTRIQUE…………………………………………………………………………4
FIGURE Ⅰ-2 CENTRALES HYDROELECTRIQUES…………………………………………………………………………….6
FIGURE Ⅰ-3 CYCLE DE L’EAU………………………………………………………………………………………………….7
FIGURE Ⅱ-1 CONSERVATION DE L'ENERGIE AVEC BERNOULLI……………………………………………………….22
FIGURE Ⅱ-2 PERTE DE CHARGE…………………………………………………………………………………………….24
FIGURE Ⅱ-3 EQUATION DE BERNOULLI AVEC UNE TURBOMACHINE………………………………………………25
FIGURE Ⅱ-4 REGIMES D'ECOULEMENT DANS UNE CONDUITE……………………………………………………….28
FIGURE Ⅱ-5 LE DIAGRAMME DE MOODY………………………………………………………………………………..30
FIGURE Ⅱ-6 VANNES HYDRAULIQUES…………………………………………………………………………………….31
FIGURE Ⅱ-7 CONDUITE FORCEE CENTRALE HYDRAULIQUE…………………………………………………………..32
FIGURE Ⅲ-1 ORGANES DE TURBINE PELTON…………………………………………………………………………….37
FIGURE Ⅲ-2 ORGANES DE TURBINE FRANCIS…………………………………………………………………………...38
FIGURE Ⅲ-3 ORGANES DE TURBINE KAPLAN…………………………………………………………………………….39
FIGURE Ⅲ-4 BILAN D'ENERGIE………………………………………………………………………………………………39
FIGURE Ⅲ-5 DIAGRAMME DE TRANSFERT D'ENERGIE POUR UNE TURBINE……………………………………….41
FIGURE Ⅲ-6 L'ENERGIE CINETIQUE TURBINE FRANCIS………………………………………………………………...42
Figure Ⅲ-7 l’Energie cinétique turbine Kaplan…………………………………………………………......43
Figure Ⅲ-8 l’Energie cinétique turbine Pelton…………………………………………………………….…44
Figure Ⅲ-9 Comparaison de l'efficacité des turbines hydrauliques……………………………….47
Figure Ⅲ-10 fonction de la hauteur de chute et du débit………………………………………………48
Figure Ⅲ-11 Caractéristique des turbines………………………………………………………………………50
Figure Ⅲ-12 Courbes caractéristiques d’une turbine…………………………………………………….51
Figure Ⅳ-1 Turbinage de l’eau potable entre deux réservoirs………………………………………..54
LIST DES TABLEAUX

Tableau Ⅰ.1 les turbines hydrauliques………………………………………………………………………….13
Tableau Ⅰ.2 les types de turbine hydraulique…………………………………………………..…………..14
Tableau Ⅰ.3 Utilisation des différents types de turbine…………………………….....................15
Tableau Ⅰ.4 Les centrales hydroélectrique en Algérie………………………………..………………...17
Tableau Ⅲ.1 Classification et caractéristiques des turbines……………………………………………35
Tableau Ⅲ.2 Vitesses spécifiques Ns et Nq des différentes turbines…………..…………….…..36

INTRODUCTION GÉNÉRALE
1
INTRODUCTION GÉNÉRALE :
La découverte de l'énergie hydraulique a été l'une des plus

grandes conquêtes de l'humanité, siècle avant notre ère et à
l'espace compris entre la Mésopotamie et civilisation d’Égypte et
la mer Égée, [1]
Les avantages de l'énergie hydraulique une énergie
renouvelable et propre, des rendements intéressants Ƞ > 80%,
n’émet de gaz pollution, elle ne produit pas des déchets, une
sécurité absolue. [2]
L’énergie hydraulique provient de la force motrice des
chutes et cours d’eau. L’installation de barrages sur des lacs ou
des rivières permet de retenir l’eau et de l’acheminer jusqu’à une
centrale, où une turbine transforme l’énergie de la gravité de l’eau
en électricité. L’énergie hydraulique est l’énergie renouvelable la
plus exploitée aujourd’hui au niveau mondial.
Le bon dimensionnement du circuit de turbinage ainsi la
maitrise de la technologie des capteurs hydraulique fait diminuer
le coût d’investissement, augmenter la durée de vie et le
rendement de la centrale hydroélectrique, ce qui participe ainsi au
développement de cette filière d’énergie renouvelable.
Pour toutes les raisons qui précédents, la synthèse que nous
développant dans ce présent travail contribue à approfondir des
connaissances dans la filière hydroélectrique et la bonne maitrise
de la technologie des circuits de turbinage hydrauliques utilisées
à ces fins, pour susciter les investisseurs algériens (étatique ou
privé) à investir dans cette fière qui représente dans certains pays
70% de leur production d’électricité.
2
CH Ⅰ : GÉNÉRALITÉS SUR LES TURBINES HYDRAULIQUES
CHAPITRE Ⅰ:
GÉNÉRALITÉS SUR LES
TURBINES HYDRAULIQUES
3
Ⅰ-CHAPITRE Ⅰ GÉNÉRALITÉS SUR LES

TURBINES HYDRAULIQUES :
Ⅰ.1 L'hydraulique dans les civilisations

anciennes :
La forme la plus ancienne et la plus simple de turbine
hydraulique est la roue hydraulique, utilisée pour la première fois
dans la Grèce antique et adoptée ensuite pour moudre le grain
dans la majeure partie de l’Europe ancienne et médiévale. [3]
Ⅰ.2 Définition de Centrale hydroélectrique :

Centrale de production d'électricité dans laquelle le flux
crée par l'eau amenée par écoulement libre (canaux) ou par des
conduites en charge (conduites forcées) actionne la rotation des
turboalternateurs, avant de retourner à la rivière. C'est une forme
d'énergie renouvelable, propre et non polluante.
Regarder la figure suivante :
Figure Ⅰ-1 une centrale hydroélectrique [4]
4
La figure Ⅰ-1 représente Une centrale hydroélectrique

transforme l’énergie sauvage d’une chute d’eau en énergie
mécanique grâce à une turbine, puis en énergie électrique grâce à
un générateur.
Ⅰ.3 Les types de centrales hydroélectriques :

Deux types d’installations existent :
- les installations qui fonctionnent par éclusées c’est-à-dire
de grands barrages dotés de réservoirs permettant de répondre aux
pointes de consommation,
- les centrales installées au fil de l’eau, ce qui est le cas de
la majorité des petites centrales hydroélectriques (PCH).
La petite hydroélectricité (PHE) se caractérise par des

installations de production capables de développer une puissance
électrique de quelques kilowatts à plusieurs mégawatts (10 MW
au maximum), à partir de chutes d’eau de quelques mètres de haut
à plusieurs centaines de mètres de haut. Trois types de turbines
sont utilisés : Kaplan pour les basses chutes (5-10 m), Francis
pour les chutes moyennes (10-100 m) et Francis et Pelton pour les
hautes chutes (50 à 400 m).
Les centrales de basse chute consistent en un seuil qui
dérive l’eau dans un canal d’amenée qui la conduit à la centrale.
La restitution de l’eau se fait en aval dans le canal de fuite qui
rejoint le cours d’eau dérivé. Les centrales de haute chute sont
dotées d’une prise d’eau en montagne et d’une conduite forcée qui
amène l’eau à la centrale puis la restitue. [5]
5
Figure Ⅰ-2 Centrales hydroélectriques [6]
La figure Ⅰ-2 représente le Schéma en coupe d'un barrage

hydroélectrique :
A : réservoir, B : centrale électrique, C : turbine, D :
générateur, E : vanne, F : conduite forcée, G : lignes haute
tension, H : rivière.
Ⅰ.4 Cycle d’eau :

L’énergie hydroélectrique est une énergie renouvelable
aidant à répondre aux besoins humains de manière durable. Cette
énergie est tirée de la circulation hydro-sphérique (circulation de
l'eau).
Tout d’abord, l’énergie hydro-sphérique est la
principale ressource énergétique renouvelable. Elle vient de la
puissance de la circulation de l'eau et des courants marins de
6
l’hydrosphère qui, redirigés par des barrages ou des usines

marémotrices, font tourner une turbine qui produit alors de
l’électricité. Le cycle de l'eau entraîne donc ce mouvement.
C'est l’énergie solaire qui est responsable du cycle de l’eau.

Elle augmente la température de l’eau grâce à la chaleur qu'elle
produit et l'a fait s'évaporer. Elle entame donc son circuit comme
sur le schéma
Regarder la figure suivante :
Figure Ⅰ-3 cycle de l’eau [7]

La figure Ⅰ-3 représente le mouvement de l’eau chaude
évaporée et poussée par les vents se transformera en pluie ou en
neige en arrivant près des températures glaciales des hautes
altitudes. Les averses produites entraînent des écoulements et des
7
infiltrations d'eau qui rejoindront la mer en passant parfois par des

barrages.
Ⅰ.5 Comparaison avec d’autres énergies

renouvelables :
Les énergies renouvelables jouent un rôle croissant dans le
mix énergétique tout en répondant aux enjeux environnementaux.
Il est aujourd’hui possible d’avoir recours aux énergies
renouvelables également à titre individuel, pour satisfaire sa
propre consommation d’électricité et de chauffage.
Mais arbitrer entre les avantages et inconvénients de
chaque solution n’est pas simple, et dépend à la fois des
caractéristiques locales, climatiques ou topographiques, des
dépenses de consommation d’un foyer, ainsi que du budget
disponible pour l’investissement dans des installations pouvant
s’avérer rapidement onéreuses.
Énergie solaire, éolienne, hydroélectrique, biomasse ou
Géothermie
8
Figure Ⅰ-4 Structure de la production d'énergie

renouvelable dans le monde [8]
La figure Ⅰ-4 représente l'apport des énergies renouvelables
est important et supérieur à 20%. Parmi ces énergies propres, on
peut remarquer que c'est la production à partir de l'énergie
hydraulique qui est de loin la plus importante suivie, en moindre
proportion.
Le Structure de la production électrique d'origine
renouvelable dans le monde dans la page suivante :
9
Figure Ⅰ-5 Structure de la production électrique d'origine

La figure Ⅰ-5 représente le L’électricité renouvelable
provient de sources distinctes.
L’hydroélectricité est la principale d’entre elles avec 86,3%
du total renouvelable.
La biomasse est la seconde source avec 5,9%. Suivent
l’éolien (5,7%), la géothermie (1,7%), le solaire (0,3%).
Regarder la figure dans la page suivante :
10
Figure Ⅰ-6 Part des énergies renouvelables et fossiles dans la

production d’électricité en Algérie [9]
La figure Ⅰ-6 représente les pays d’Afrique du Nord, la
production d’électricité est principalement basée sur les
combustibles fossiles.
L’Algérie présente la plus faible part d’énergies
renouvelables (hydraulique) dans la structure de sa production
électrique, plus de 99% de la production totale d’électricité
provient des combustibles fossiles.
Le peu qui reste (0,7%) provient des énergies
renouvelables qui se résument pratiquement à une production
hydroélectrique.
11
Figure Ⅰ-7 Structure de la production d'énergie

La figure Ⅰ-7 représente les treize pays parviennent à
couvrir plus de 50% de leur besoin électrique à l'aide de
l'hydroélectricité dans le monde.
Regarder le Tableau dans la page suivante :
12
Ⅰ.6 Les types de turbine hydraulique :

Turbine Pelton: Une turbine Pelton est un type
de turbine hydraulique à
augets utilisée dans les
centrales hydroélectriques.
Elle a été inventée en 1879 par
Lester Allan Pelton
Turbine Crossflow: La turbine à flux croisé,

turbine B-Michell est une
turbine hydraulique
développée par l'Australien
Anthony Mitchell, le Hongrois
Donat et l'Allemand Fritz Os
berger.
Turbine Francis : C'est la turbine la plus utilisée

dans le parc de production
d'Hydro-Québec. L'eau arrive
sur le pourtour de la roue,
pousse les aubes, puis se dirige
vers l'axe de la turbine.
Elle tient son nom de James
Biche no Francis.
Turbine Kaplan: Cette turbine, inventée par

l'ingénieur autrichien Viktor
Kaplan (1876-1934),
ressemble à la turbine à hélice,
mais ses pales sont
orientables. Elle convient à
certaines centrales au fil de
l'eau
Tableau Ⅰ.1 les turbines hydrauliques [10]
13
Le Tableau Ⅰ.1 représente les choix d’un type de turbine

adapté à un aménagement résulte de la valeur de la vitesse
spécifique Ns de chaque turbine.
Débit Q, Hauteur de chute H, Vitesse de rotation N.
Q et H étant les données de départ d’un projet, il faut
trouver N.
TURBINE Hauteur de Hauteur de Faible Très faible
chute élevée chute hauteur de hauteur de
moyenne de chute de 5 à chute
Plus de 100 20 à 100 m 20 m « de 16 moins de
m à 60 PI » 5m « 16
« 60 a 325 PI »
«325 PI » PI »
PELTON A impulsions A impulsions Roue

radiales radiales hydraulique
À action TURGO turbo turbo a jets
multiples
Pelton a jets
multiples
/ Turbine A hélice À hélice

Kaplan Kaplan
À réaction / Francis
Tableau Ⅰ.2 les types de turbine hydraulique [11]

Le Tableau Ⅰ.2 pour On choisit la turbine surtout en
fonction de la hauteur de chute et du débit de conception, mais
aussi de la vitesse de fonctionnement de la génératrice.
On les classe généralement de la manière dans le tableau
14
Ⅰ.7 Condition d'utilisation des turbines

hydraulique :
Nom de Turbine Rendement Hauteur de chute Débit
Pelton 90 % HAUTES /
Bank i 86 % / Faible
Turbo 87% A 90% MOYENNE /

Avis d’Archimède 86% BASSE Variable
A roue de pression VARIABLE BASSE Variable

rotatoire
De bassin a vortex / BASSE Variable
Francis 80% A 95% MOYENNE Haute /

Kaplan 90% A 95% Basse Fort
Váh a ouverture var VARIABLE Très basse Faible a très faible
Tableau Ⅰ.3 Utilisation des différents types de turbine [12]

Le Tableau Ⅰ.3 représente les choix d’un type de turbine
adapté à un aménagement résulte de la valeur de la vitesse
spécifique Ns de chaque turbine.
Débit Q, Hauteur de chute H, Vitesse de rotation N.
Q et H étant les données de départ d’un projet, il faut
trouver N.
Ⅰ.8 Stockage hydraulique :

Également appelé stockage par pompage-turbinage ou
Station de Transfert d’Energie par Pompage (STEP), le principe
du stockage hydraulique gravitaire est d’accumuler de l’énergie
15
sous forme d’énergie potentielle hydraulique entre un bassin en

hauteur et un réservoir d’eau inférieur.
L’eau du réservoir inférieur peut être ainsi pompée vers le
bassin supérieur en période d’excès d’énergie et être ensuite
turbinée vers le réservoir inférieur en période de demande
d’énergie.
Figure Ⅰ-8 stockage hydraulique [13]

La figure Ⅰ-8 représente le système de stockage tient une
des meilleures places grâce à sa simplicité technique, sa sûreté, sa
propreté et à ses avantages économiques.
Cette technique a une densité énergétique plutôt faible mais
possède d’autres avantages :
- la possibilité de réutiliser les barrages existants.
- les quantités d’énergie stockables sont énormes par
rapport à toutes autres technologies de stockage.
- la puissance des turbines et maintenant des pompes
également, peut varier avec une grande facilité et rapidité.
16
- la technologie est éprouvée (la première de 1933).

- la production d’électricité est non polluante.
Ⅰ.9 Les centrales hydroélectrique en Algérie :

Nom de la centrale La région Année de mise en
service
I-gazer N'chebec Tizi Ouzou 1934
Tizi Madden Tizi Ouzou 1948
I-litent Tizi Ouzou 1927
Souk el Djemaa Tizi Ouzou 1949
Hamiz BOUMERDESS 1946
Gouriet Tizi Ouzou 1949
Ponteba Oran 1940
Ghrib Ain Defla 1942
Tessa la Ain t’émouchent 1952
Bekhadda Relizane 1948
La mina Relizane 1933
Tableau Ⅰ.4 Les centrales hydroélectrique en Algérie [14]

Le Tableau Ⅰ.4 représente les stations hydroélectriques en
Algérie, ont été recensées, en plus de celle de Beni Haroun qui a
été récemment projetée. Le tableau donne la région et l’année de
mise en service de chacune d’elle.
17
Ⅰ.10 Ressources en eaux de l’Algérie :
Figure Ⅰ-9 Bassins hydrographiques de l’Algérie [15]

La figure Ⅰ-9 représente L’Algérie est découpée en cinq
bassins hydrographiques regroupant les 17 bassins versants où les
ressources en eau ne sont pas réparties équitablement, que ce soit
au niveau de leur répartition géographique, de leur quantité ou de
leur nature (eaux de surface ou souterraine).
18
Ⅰ.11 Caractéristiques techniques de la centrale

hydroélectrique en Algérie :
La centrale de Souk El Djemaa, W. Tizi Ouzou :
PELTON HORIZONTAL
Capacité d'accumulation 14000m3
Hauteur de chute 327m
Débit aménagé 38m3/s
Galerie d'amenée L=5146m, D=2m
Conduite forcée L=900m, D=0,9m
La centrale de Béni Bahdel :
Francis à axe vertical
Capacité d'accumulation 61millions m3
Hauteur de chute 38,5m
Débit aménagé 12m3/s
Conduite forcée L=170m D=1,7m [14]
19
Ⅰ.12 CONCLUSION DU CHAPITRE Ⅰ :

L'énergie hydraulique dépend du cycle de l'eau. Elle est la
plus importante source d'énergie renouvelable.
La turbine hydraulique rotative permet d’élargir ses
applications à de nombreuses sources énergétiques auparavant
inexploitées, telles les marées ou les ruisseaux. Une turbine aux
dimensions modestes produit assez d’électricité pour subvenir
aux besoins de cinq familles européennes ou d’un village entier
en Afrique. Un atout considérable pour les pays en voie de
développement, où l’électricité reste chère ou inaccessible.
L’invention pourrait contribuer fortement au
développement de l’énergie hydroélectrique dans le monde. Les
énergies renouvelables (solaire, éolien, hydraulique) représentent
actuellement 15,3 % de la production énergétique brute de l’UE.
Une centrale hydraulique est composée de 3 parties :
- Le barrage qui retient l'eau
- La centrale qui produit l'électricité
- Les lignes électriques qui évacuent et transportent
l'énergie électrique
C'est une énergie qui n'émet pas de gaz à effet de serre, elle
est utilisable rapidement grâce aux grandes quantités d'eau
stockée et c'est une énergie renouvelable très économique à long
terme. [16]
Pour les sites isolés en montagne, l'énergie hydroélectrique
sont des bons moyens de produire de l'électricité localement.
20
CHAP Ⅱ : ÉTUDE DES ÉCOULEMENTS DANS LES CONDUITS
CHAPITRE Ⅱ :
ÉTUDE DES ÉCOULEMENTS
DANS LES CONDUITS
21
Ⅱ-CHAPITRE Ⅱ : ÉTUDE DES

ÉCOULEMENTS DANS LES CONDUITS :
Ⅱ.1 L'équations de Bernoulli :
Figure Ⅱ-1 Conservation de l'énergie avec Bernoulli [17]

2 𝑑𝜌 2 2
∫1 +∫
1
𝑔𝑑𝑧 + ∫ 𝑉𝑑𝑣 = 0
1
𝜌
Ce qui donne :
𝑃1 𝑉12 𝑃2 𝑉22
+ = +
𝜌+𝑔𝑧1 2 𝜌+𝑔𝑧2 2
C’est l’équation de Bernoulli (1700-1782)
P : désigne la pression,
22
Z : la hauteur par rapport à un niveau de repère,

V : la vitesse du courant.
L’équation de Bernoulli peut s’interpréter en termes de
hauteur :
𝑃 𝑉2
Z+ + = constant (m)
𝜌𝑔 2𝑔
L'équation de Bernoulli peut s’interpréter en termes de
pression :
1
Z ρ g + P + ρv2 = constant (Pa)
2
L’équation de Bernoulli peut s’interpréter en termes
d’énergie :
1
Z ρ g v + p v + ρv2 v = constant (joule)
2
Ep r = P.V : Energie de pression ;
Ep = z. ρ. g. V = m. g. z : Energie potentielle ;
E c = Energie cinétique
E m = C(cet). V : Energie totale / Energie mécanique [18]
23
Ⅱ.2 Les pertes de charge :
Figure Ⅱ-2 perte de charge [18]

Ⅱ.2.1 Perte de charge linéaire :
C'est la perte de charge de la tuyauterie, qui est
proportionnelle :
2𝐿
ΔHL =  . V
2𝐷
ΔHL : perte de charge linéaire (m)

λ : représente le coefficient de frottement
(coefficient de perte de charge)
L : longueur de la conduite (m)
D : diamètre hydraulique (m) (diamètre
hydraulique = 4 x Section / Périmètre)
V : vitesse moyenne d’écoulement (m/s)
24
Figure Ⅱ-3 Equation de Bernoulli avec une turbomachine [18]

Le figure Ⅱ-3 représente Equation de Bernoulli avec une
turbomachine elles sont dues aux frottements du liquide sur la
paroi interne de la tuyauterie.
Les frictions visqueuses et les frottements sont liés à la
longueur de la canalisation.
(On les appelle aussi pertes de charge régulières ou
systématiques).
Ⅱ.2.2 Perte de charge singulière :
v 2
ΔHs = K.
2
Avec :
ΔHs : perte de charge singulière ;
K : coefficient de perte de charge singulière de
l’accessoire (de la singularité)
25
V : vitesse moyenne dans la section (m/s)

g : accélération de pesanteur = 9.81 m/s²
elles sont provoquées par les accidents de parcours (coudes,
élargissements ou rétrécissement de la section, organes de
réglage, etc.).
(On les appelle aussi pertes de charge accidentelles ou
locales).
Ⅱ.3 Théorème de Bernoulli appliqué à un

fluide réel avec pertes de charge :
𝑃1 𝑃2 𝑉12 +𝑉22
(Z1 - Z2) + ( - )+ ( ) = 𝛥𝐻1−2
𝜌𝑔 𝜌𝑔 𝜌𝑔
Ces pertes de charges totales « ΔHt = ΔHL + ΔHS » sont
divisées en deux catégories :
Ⅱ.3.1 Equation de Bernoulli généralisée :
𝑃1 𝑉12 𝑃2 𝑉22
+ + Hp = 𝜌+𝑔𝑧2 + + HT+𝛥𝐻1−2
𝜌+𝑔𝑧1 2 2
Avec :
HP : charge délivrée par la pompe
HT : charge délivrée à la turbine
ΔH1-2 : perte de charge totale entre les
Ⅱ.3.2 Pertes de pression singulières :
𝜌
ΔρJ = ξ 𝑉 2
2
26
ΔρJ : perte de pression singulière [Pa]

ξ (zêta): coefficient de perte de pression
ρ (rho): masse volumique [kg/m³]
V : vitesse moyenne [m/s]
Ⅱ.3.3 Perte de charge Cas de l'écoulement turbulent :
𝐿 1
Δp = f ρ𝑉 2
𝐷2
1 𝐾 2.51
= -2 log ( + )
√𝜆 3.7𝐷 𝑅𝑒√𝜆
Ⅱ.4 Régimes d'écoulement dans une conduite :

Parfaitement les pertes de charges quel que soit le type
d'écoulement.
Il est donc nécessaire de déterminer ce régime pour choisir
l'équation qui convient au calcul du coefficient de pertes de
charges.
27
Figure Ⅱ-4 Régimes d'écoulement dans une conduite [18]

Le figure Ⅱ-4 représente l’écoulement et Dans le cas
d'un écoulement laminaire en conduite cylindrique, on a, en
64 𝐿 𝑉 2
résolvant l'équation : ∆Hr =
𝑅𝑒 𝐷 2𝑔
Si Re < 2000 le régime est laminaire. On utilisera la

formule de Poiseuille en écoulement laminaire pour trouver le
coefficient de pertes de charges.
28
Si 2000<Re<3000 le régime est transitoire, (il peut basculer

d'un état à l'autre il est bon de faire le calcul dans les deux états
pour évaluer le comportement possible du fluide).
Si 2000 < Re< 105 l'écoulement est turbulent lisse on
utilisera la formule de Blasis en écoulement turbulent lisse pour
trouver le coefficient de pertes de charges.
Si 2000 < Re l'écoulement est turbulent pour trouver le
coefficient de pertes de charges, Cole brook est utilisable dans
tous les cas d'écoulement turbulent
Ces valeurs de Reynolds de transition sont des ordres de
grandeur, les transitions se font progressivement et peuvent être
déclenchées par des irrégularités d'états de surface. [19]
Regarder le diagramme de Moody dans la page suivante :
29
Ⅱ.5 Représentées sur le diagramme de Moody :
Figure Ⅱ-5 le diagramme de Moody [20]

Le figure Ⅱ-5 représente le diagramme de Moody et on peut
observer sur le diagramme que pour des conduits rugueux, le
coefficient de perte ne varie plus avec le Reynolds.
La qualité de fabrication (surface lisse) et la nature des
matériaux (acier inoxydable) sont donc garantes de l'effet
d'échelle.
30
Ⅱ.6 Les tubes des vannes dans centrales

hydroélectriques :
Figure Ⅱ-6 Vannes hydrauliques [21]

La figure Ⅱ-6 représente les vannes hydrauliques.
31
Ⅱ.7 La conduite forcée de l'eau :

Une fois l'eau stockée, des vannes sont ouvertes pour que
l'eau s'engouffre dans de longs tuyaux métalliques appelés
conduites forcées. Ces tuyaux conduisent l'eau vers la centrale
hydraulique, située en contrebas.
Figure Ⅱ-7 Conduite forcée centrale hydraulique [22]

La figure Ⅱ-7 représente la centrale hydroélectrique, et le
Conduite forcée l'eau est acheminée du barrage à la turbine par
une conduite forcée.
Il est donc indispensable de mesurer le débit avec fiabilité
pour détecter toute rupture de tuyauterie et déclencher les
procédures nécessaires, telle que la fermeture de vanne de tête.
32
Ⅱ.8 CONCLUSION DU CHAPITRE Ⅱ :

En mécanique des fluides, une perte de charge est liée à un
frottement qui est le résultat de la viscosité des fluides. Un fluide
parfait sans viscosité ne va pas générer de perte de charge. En
revanche, certains fluides vont rencontrer une résistance en
écoulement.
On peut dire aussi qu’une perte de charge est une chute de
pression (de vitesse) d’un fluide en mouvement dans un canal, un
tube, un conduit ou tout autre appareil de réseau de fluide.
Voici des exemples de pertes de charge :
Un liquide qui s’écoule dans une canalisation va perdre de
la pression à un instant T.
Un gaz dans un conduit perd de son intensité
On parle aussi de dissipation ou de cisaillement pour
expliquer les pertes énergétiques des fluides.
Dans tous les cas, les pertes de vitesse du fluide peuvent
s’expliquer par :
-la vitesse du fluide (plus un fluide a une vitesse faible, plus
la perte de charge sera faible)
-les frottements dus à la viscosité du fluide
-la rugosité des parois de la canalisation ou du tube
-la variation de vitesse des éléments
-le diamètre de la conduite [23]
33
CHAP Ⅲ : ETUDE D'UNE TURBINE HYDRAULIQUE
CHAPITRE Ⅲ
ETUDE D'UNE TURBINE
HYDRAULIQUE
34
Ⅲ-CHAPITRE Ⅲ ETUDE D'UNE TURBINE

HYDRAULIQUE :
Ⅲ.1 Définition d’une turbine hydraulique :

Les turbines hydrauliques sont à l'inverse des pompes des
machines à fluides capables d'en extraire de l'énergie.
Le fluide cède donc de l'énergie dont une partie sera
récupérée sur l'arbre de la turbine sous forme d'énergie
mécanique. [24]
Ⅲ.2 Classification et caractéristiques des

turbines :
Francis Pelton Kaplan
Hauteur 10-700 m 200-2000 m < 30 m

de chute
Débit 4-55 m3 /s 4-15 m3 /s 4-350 m3 /s
Efficacité 90 % 90-95 % 80-95 %
Tableau Ⅲ.1 Classification et caractéristiques des
turbines [25]
Le tableau Ⅲ.1 représente le type de roue correspondant
au mieux à la topologie du site, les professionnels utilisent des
abaques qui déterminent le type de turbine hydraulique le plus
adapté en fonction de la hauteur de chute et du débit.
35
Ⅲ.3 Vitesses spécifiques (Ns et Nq) des

différentes turbines :
Type de turbines NS (tr/min) Nq (tr/min)
Pelton 6 à 60 2 à 20
Francis 50 à 350 16 à 120
Kaplan 200 à 950 65 à 300
Tableau Ⅲ.2 Vitesses spécifiques Ns et Nq des différentes

turbines [16]
Le tableau Ⅲ.2 représente La vitesse spécifique d'une
turbine peut être définie comme la vitesse d'une turbine idéale,
géométriquement similaire, qui produirait une unité de puissance
pour une unité de hauteur de chute.
La vitesse spécifique d'une turbine est donnée par les
fabricants (parmi d'autres caractéristiques), et se réfère toujours
au point d'efficacité maximale. Ceci permet de réaliser des calculs
précis des performances de la turbine pour une plage de hauteurs
de chute et de débits.
En général, on classe les turbines en deux catégories :
Ⅲ.3.1 Turbines à action :
1. roue bloquée, couple environ le double du couple
nominal
2. roue en régime de fonctionnement normal, vitesse
périphérique de la roue selon la théorie 50 % de la vitesse du jet,
en pratique 45 à 48%
3. roue à l'emballement, vitesse de rotation selon la théorie
deux fois la vitesse nominale en pratique 1.8 fois
36
Ⅲ.3.2 Turbines à réaction :

1. La création d’un tourbillon au moyen d’une bâche
spirale, d’aubages directeurs, ou les deux à la fois
2. La récupération du mouvement circulaire du tourbillon
par les aubages d’une roue en rotation qui dévient les
filets d’eau pour leur donner une direction parallèle à
l’axe de rotation.
Ces aubages se comportent comme une aile d’avion :
l’écoulement de l’eau provoque sur le profil de l’aube
Une force hydrodynamique qui induit un couple sur l’arbre
de la turbine. Comme pour une aile d’avion, la force portante
résulte d’une différence de pression entre les deux faces du profil
(intrados et extrados).
Ⅲ.4 Les organes de turbine hydraulique :
Figure Ⅲ-1 les organes de turbine Pelton [26]
37
La figure Ⅲ-1 représente Une turbine Pelton comporte une

roue mobile, munie d'aubes appelées « augets » sur sa périphérie,
et un ou plusieurs injecteurs fixes qui envoient, à très grande
vitesse, l'eau sur les augets.
Le tout est entouré d'une bâche en tôle d'acier destinée à
protéger la roue et à évacuer l'eau.
Figure Ⅲ-2 organes de turbine Francis [26]

La figure Ⅲ-2 montre les différentes pièces associées à la
turbine Francis.
La turbine Francis est placée à l'intérieur d'un carter et des
aubes directrices sont utilisées comme indiqué sur la figure.
L’eau de la conduite forcée pénètre dans le carter et atteint
les aubes de turbine où la force de levage et la force d’impulsion
font tourner les aubes.
38
Figure Ⅲ-3 organes de turbine Kaplan [26]

La figure Ⅲ-3 montre la turbine Kaplan est à pales
réglables en marche, la turbine hélice est à pales fixes. Leur
structure générale est la même que celle des turbines Francis à axe
vertical. L’écoulement dans le rotor est néanmoins purement axial
Ⅲ.5 Bilan d'énergie :
Figure Ⅲ-4 Bilan d'énergie [27]
39
La figure Ⅲ-4 représente Bilan d'énergie donc

On appelle la hauteur nette :
Hn = HG − Hp – Hr
HG : hauteur de génératrice.
Hp : hauteur de perte (perte de charge régulière
et singulière).
Hr : hauteur résiduelle à la sortie de la turbine, le fluide
dispose d'une énergie ρgqvHr qui n'est pas récupérée sur l'arbre
de la turbine.
Toute cette énergie (Hn) ne sera pas intégralement
transférée au rotor. En effet, en traversant les organes fixes et
mobiles, le fluide perd de l'énergie par frottement et par choc. On
désigne ces pertes par perte de charge interne ∆Hi
Seule l'énergie restante est transférée au rotor :
Hi = Hn − ∆Hi (hauteur interne)
L'énergie disponible au rotor est :
Ciω = ρgqvHi
où Ci désigne le couple interne. Sa puissance mécanique
disponible en bout d'arbre est :
Cω = Ciω – Pf
Où Pf est la puissance dissipée par frottement au niveau
des paliers.
40
Figure Ⅲ-5 Diagramme de transfert d'énergie pour une

turbine. [28]
La figure Ⅲ-5 représente Diagramme de transfert d'énergie
pour une turbine, Ce diagramme définit plusieurs rendements
Le rendement interne (ou manométrique) :
ηi = Hi/Hn. Ce dernier rend compte des pertes
hydrauliques.
Ⅲ.6 L'études cinétiques et énergétiques :

Ⅲ.6.1 Etude de Turbine Francis :
41
Figure Ⅲ-6 l’Energie cinétique turbine Francis [28]

2ℼ𝑁 2ℼ𝑁
u1 = wR1= R1 et u2 = wR2= R2
60 60
Avec : R : rayon de roue de type axiale

W1=c1-u de triangle des vitesses
W2=kw1 à cause de frottement dans l’inter aube
C2r = c2 = u2 tangꞵ2 sortie axiale
Ainsi la puissance : pi = ρqv(u1c1u-u2c2u) =
ρqvu1 (u1-W1cosꞵ1)
42
Ⅲ.6.2 Etude de Turbine Kaplan :
Figure Ⅲ-7 l’Energie cinétique turbine Kaplan [28]

2ℼ𝑁 𝑅𝑖+𝑅𝑒
u = u1= u2 = ꞶRm = Rm ,( Rm = )
60 2
𝑞𝑣
Ca = C1a = C2a =
ℼ(𝑅𝑒2 −𝑅𝑖2 )
Ainsi la puissance Pi = ρqv (uC1u-uC2u)

C1u = u - Ca cotg (180-ꞵ1)
43
Ⅲ.6.3 Etude de Turbine Pelton :
Figure Ⅲ-8 l’Energie cinétique turbine Pelton [29]

𝐶1𝑢 1
C1 = √2. 𝑔. 𝐻𝑛 , u1 = = . √2. 𝑔. 𝐻𝑛
2 2
Euler turbine équation :

ƞh = 2(u1 . C1u – u2 . C2u )
44
Ⅲ.7 L’énergie cinétique de l’eau :

Ec = v2/2 Unité : (J / kg)
Avec v = Q / S (m / s), vitesse de l’eau, S étant la section
de passage
du canal ou de la conduite au point considéré (m2)
Ⅲ.7.1 Energie entrée turbine :
𝑝1 𝑉12
E1 = gH1 = +gz1+ (J/kg)
𝜌 2
Ⅲ.7.2 Energie sortie turbine :

𝑝2 𝑉22
E2 = gH2 = +gz2+ (J/kg)
𝜌 2
Ⅲ.7.3 Energie (chute) nette :

E=E1 – E2 = gH1 – gH2 (J / kg)
Ⅲ.8 Puissance hydraulique :

Phyd Unité : (W) Phyd = ρ · Q · gH (W)
Ⅲ..9 Puissance mécanique :

Pmec Unité : (W) Pmec = ω · T
De par les lois de la physique, la puissance mécanique est
donnée
par le produit du couple par la vitesse de rotation :
Ⅲ.10 Rendement :
η Unité : (%)
45
Toute transformation d’énergie dans une machine donne

lieu à des
Pertes. Il s’ensuit que la puissance obtenue à l’arbre de la
turbine,
Et qui sert à entraîner la génératrice, est inférieure à la
puissance
Hydraulique
Pmec
ηt = (W)
Phyd
Ⅲ.11 Coefficient de pression :

𝐸 𝐸 𝑔𝐻
𝝁 = 𝑈 2 = Ꞷ2 +𝑟 2 = 𝑈 2
2 2 2 2
Ⅲ.12 Coefficient de Débit :

𝑄𝑣 𝑄𝑣
𝜹 = 𝑈 = Ꞷ𝑟 3
2 2
Ⅲ.13 Coefficient de puissance interne :

𝑃𝑖 𝑃𝑖
t = 𝜌𝑈 3 +𝑟 2 = 𝜌𝑟 5 +Ꞷ3
2 2 2
Ⅲ.14 Coefficient de Réduite :

𝑂
𝛾 = 𝑟2 [30]
2
Ⅲ.15 Rôle de vitesse spécifique :
46
𝟏
𝒑
Ꞷ( )𝟐
𝝆
ꞶT = 𝟑
(𝒈𝑯)𝟒
Ꞷ : angular velocity in rad/s, p: power output in watt

ρ: density of water in kg/m3, H: head over the turbine in meters
g: acceleration due to gravity in m/s2
Pour
ꞶT = 0 – 6 turbines à impulsion
Pour
ꞶT = 1 – 3.5 turbines Francis
Pour
ꞶT = 3 .5 à 7 turbines à passage mixte
Pour
ꞶT = 7 – 14 turbines à passage axiale
Ⅲ.16 Étude comparative des turbines

hydraulique :
Figure Ⅲ-9 Comparaison de l'efficacité des turbines

hydrauliques [31]
47
La figure Ⅲ-9 présente des courbes de rendement typique

pour une turbine à impulsion et deux turbines à réaction en
fonction du pourcentage de la puissance.
La courbe de la turbine à impulsion (ou turbine Pelton)
est vraiment plus écrasée. Elle détient en général le rendement
maximal le plus bas.
La turbine Francis offre en général le plus haut rendement
maximal mais chute rapidement par la suite.
La turbine Kaplan, à double régulation (distributeur et
aubage), a une courbe plus évasée que celle de la turbine hélice
dont l'aubage est fixe.
Figure Ⅲ-10 fonction de la hauteur de chute et du débit [32]
48
La figure Ⅲ-10 représente de montre la bonne turbine est

de considérer le rapport existant entre la hauteur de chute et le
débit turbiné.
Ⅲ.17 Lois de similitude :

On considère deux pompes géométriquement semblables.
Elles possèdent des roues à aubes et des corps de pompes
semblables (D1, D2, b1, b2, …etc.).
Ⅲ.17.1 Similitude géométrique :
𝐷1′ 𝐷2′ 𝑏2′ 𝐿′2
= 𝐷′′ = 𝑏′′ = … = CL
𝐷1′′ 2 2 𝐿′′
2
(‘) Prime : pompe réelle

(‘’) Seconde : pompe étalon
CL : s’appelle constante de similitude géométrique. L est
l’indice de n’importe quel paramètre géométrique (largeur,
longueur, rayon…etc.). [33]
Ⅲ.17.2 Similitude cinématique :
Ici, on parle de la similitude des vitesses (U, C, W, Cr, Cu
et Wu).
𝑈2′ 𝐶2′ 𝑊2′ 𝐶𝑟2′ 𝐶𝑢2′ 𝑊𝑢2′
= 𝐶 ′′ = 𝑊 ′′ = 𝐶𝑟 ′′ = 𝐶𝑢′′ = 𝑊𝑢′′ = Vr = Cv
𝑈2′′ 2 2 2 2 2
[33]
49
Ⅲ.18 Caractéristique des turbines :
Figure Ⅲ-11 Caractéristique des turbines [28]

La figure Ⅲ-11 représente connaître le comportement de la
turbine pendant les régimes, transitoires (démarrage, mise en
décharge brusque et emballement), il est utile d’en connaître les
courbes caractéristiques à vitesse variable.
50
Figure Ⅲ-12 Courbes caractéristiques d’une turbine à

vitesse de rotation constante Colline des rendement [30]
La figure Ⅲ-12 représente Il s'agit d'un diagramme
topographique où chaque ligne représente
Un niveau de rendement constant.
Les coordonnées H (chute en m) et Q (débit en m3 / s)
51
Ⅲ.19 CONCLUSION DU CHAPITRE Ⅲ :

Ce nouveau principe hydrodynamique est simple et nous
permet de tirer profit de la force de l’eau par des moyens simples
explique l’ingénieur.
Ainsi, même dans un cours d’eau modeste, cette turbine
peut générer suffisamment d’électricité pour alimenter une petite
maison avec une performance de 100 à 400 watts. Elle fonctionne
idéalement avec des débits allant de 22 à 250 litres par seconde,
mais peut déjà fournir des résultats dans des courants ne dépassant
pas 2 litres par seconde.
Pour choisir le type de roue correspondant au mieux à la
topologie du site, les professionnels utilisent des abaques qui
déterminent le type de turbine hydraulique le plus adapté en
fonction de la hauteur de chute et du débit.
Et par analogie, déterminer quel type de roue est le plus
adapté à notre site. [34]
52
CHAP Ⅳ : EXEMPLE DE CIRCUIT TURBINAGE
CHAPITRE Ⅳ :
EXEMPLE DE CIRCUIT
TURBINAGE
53
Ⅳ-CHAPITRE Ⅳ EXEMPLE DE CIRCUIT

TURBINAGE :
Ⅳ.1 Le projet :
Figure Ⅳ-1 Turbinage de l’eau potable entre deux

réservoirs [30]
54
Ⅳ.1.1 Données du projet :

Volume du réservoir supérieur :1000 m3
Volume du réservoir inférieur : 2500 m3
Distance entre les réservoirs : 5000 m
Dénivellation (chute brute) : Hb = 100 m
Diamètre de la conduite : DN 300 mm
Matériau de la conduite : fonte, rugosité admise selon
Strickler k = 90
Calcul des pertes de charge :
Pression minimale maintenue en amont de la vanne de
régulation
Pour garantir la pression aux consommateurs connectés à la
Conduite d’adduction : Ha = 75 m
Consommation du réseau en aval du réservoir inférieur :
Été : moyenne 5000 m3/ jour (6 mois)
Hiver : moyenne 4000 m3/ jour (6 mois)
Ⅳ.1.2 But de l’étude de cas :
Déterminer le type et les caractéristiques de la turbine la
mieux adaptée à ce site du point de vue technique et économique ?
Indiquer également ses conditions d’exploitation et quelle
sera ?
Approximativement la production annuelle d’électricité
(rendement de la génératrice ηg = 90 %)
55
Ⅳ.1.3 Sélection et caractéristiques de la turbine :

Donnée :
Pression à l'amont de la turbine = constante = 75 m donc :
H = 75 m
Perte de charge :
De la conduite : HL = Hb - H = 100-75 = 25 m
Longueur :
De la conduite : L = 5000 m diamètre : DN 300
Perte par 1000 m et la conduite : 5 m
Formule de Strickler :
HL /L = v2/ (K2 · Rh4/3) , HL /L = 5/ 1000 ,
K = 90 Rh = D / 4 = 0.075 m , K2 · Rh4 / 3 = 256
v = (0.005 · 256)1/2 = 1.13
Q = v . π. D2 / 4 = 1.13. π . (0.3) 2/ 4
= 0.080 m3/ s = 80 l / s
= 288 m3/ h
Production énergétique de la pompe inversée
Eté : 5000 m3 / 288 m3/ h : 17.4 h / jour x 180 jours
= 3125 h
Hiver : 4000 m3 / 288 m3/ h : 13.9 h / jour x 180 jours
= 2500 h
par année 5625 h
56
Rendement de la pompe inversée : ηt = 0.80 = 80 %

Pmec = 9.81 x 75 x 0.080 x 0.8 = 47 kW
Pel = ηg · Pmec = 0.9 x 47 = 42.4 kW
Production d’énergie :
42.4 x 5625 = 239 000 kWh /année
Types possibles de fonctionnement :
Turbine Pelton ou Francis réglées pour maintenir la
pression
Amont constante en variant le débit par un régulateur
(solution la plus coûteuse).
57
Ⅳ.2 CONCLUSION DU CHAPITRE Ⅳ :

Une turbine est un élément indispensable pour une centrale
hydroélectrique.
Les types à action sont faciles à mettre en œuvre mais leurs
rendements sont moins élevés.
Quant aux turbines à réaction, leurs rendements sont plus
élevés mais leurs mises en œuvre semblent plus complexes à
cause du phénomène de cavitation qui pourrait les attaquer.
Ce chapitre, montre une interprétation des résultats obtenus
par chasser un projet pour l’étude, on a fait aussi choisir la bonne
turbine pour le projet.
58
CONCLUSION GENERALE :
A notre époque, et sans électricité, la vie quotidienne

serait difficilement envisageable, Il est donc nécessaire de savoir
la produire de manière efficace et continue.
Réaliser ce travail nous a permis d'approfondir nos
connaissances sur les barrages et les enjeux liés à leur utilisation.
Ce projet nous a permis d'étudier d'un circuit de turbinage
hydraulique Nous nous sommes donc intéressés à l'ensemble des
composantes hydrologique, technique, environnementale et
économique, afin d'apporter une conclusion pertinente.
L'étude hydraulique a montré les capacités de centrale
hydraulique et a servi à déterminer les opportunités de production
Enfin, Nous conseillons toutefois, avant de mener un tel
projet, de s'assurer de manière plus précise de l'état de la turbine
actuelle et de sa possibilité de fonctionner sur une longue période
(plusieurs dizaines d'années), et nous venons de le voir, l’énergie
hydraulique représente une part importante.
Cette électricité est injectée dans le réseau et sert à
alimenter les foyers, Si consommer une énergie verte et réduire
les factures d’électricité dans notre pays l’Algérie.
59
Références
[1] P.-L. A. Viollet, «introduction,» chez Histoire de l'énergie

hydraulique, paris, Presses de l'Ecole nationale des ponts et chaussées,
2005, p. 11.
[2] Pierre-Louis Viollet, «www.selectra.info-energie hydraulique,»

2020. [En ligne]. Available:
https://selectra.info/energie/guides/environnement/hydraulique.
[3] l’IRENA, «www.quiestvert.fr,» march 2019. [En ligne]. Available:

https://www.quiestvert.fr/contenus/electricite-verte/tout-ce-que-vous-
devez-savoir-sur-lenergie-hydraulique/.
[4] J. M. Takouleu, November 2019. [En ligne]. Available:

https://www.afrik21.africa/en/drc-luanda-intends-to-buy-5-gw-from-inga-
iii-hydroelectric-power-plant-from-2025/.
[5] WEP-direns.mines-paristech.fr, «Énergie hydraulique,» university

research paris, [En ligne]. Available: https://direns.mines-
paristech.fr/Sites/Thopt/fr/co/hydraulique.html.
[6] Tomia, «www.wikipedia.org-Hydroelectric dam-letters.svg,» 11/1

2008. [En ligne].
[7] s.-E. PLANETAIRES, «F. Effet de l'énergie solaire sur la

circulation hydrosphérique,» [En ligne]. Available: http://enjeux-
planetaires.e-monsite.com/pages/les-articles/f-effet-de-l-energie-solaire-
sur-la-circulation-hydrospherique.html.
[8] G. DELLINGER, «UNIVERSITÉ DE STRASBOURG,» 10

décembre 2015. [En ligne]. Available:
file:///C:/Users/korib/Downloads/Dellinger_Guilhem_2015_MSII.pdf.
60
[9] D.-D. Said, «Intégration des systèmes à sources renouvelables,»
2011. [En ligne].
[10] site-hydroquebec, «www.hydroquebec.com,» 2021. [En ligne].

Available:
http://www.hydroquebec.com/comprendre/hydroelectricite/types-
turbines.html.
[11] wep-ecohabitation, «www.ecohabitation.com,» Écohabitation,

2013. [En ligne]. Available:
https://www.ecohabitation.com/guides/2544/comment-combler-ses-
besoins-electriques-avec-la-micro-hydroelectricite/.
[12] B. Fourneyron, «wikipedia,» october 2011. [En ligne]. Available:

https://fr.wikipedia.org/wiki/Turbine_hydraulique.
[13] A. –. E. E. I. e. C. www.island-news.org, «Le stockage hydraulique

gravitaire et,» SEPTEMBER 25 2009. [En ligne]. Available:
https://inis.iaea.org/collection/NCLCollectionStore/_Public/49/064/49064
451.pdf.
[14] A-Kettab-et-Wahiba-Mokrane, «Université de Bouira,» 21-22 MAI

2005. [En ligne].
[15] Ammar-Hachemi, «Doctorat en sciences en : Hydraulique,» 18

février 2017. [En ligne].
[16] www.edf.fr. [En ligne].
61
[17] D. Bernoulli, «Énergie et turbines hydrauliques - Capsules
théoriques,» 1738. [En ligne]. Available: https://michelsabourin.scenari-
community.org/SimTurbTech/co/5Bernoulli.html.
[18] M. B. Abdelkader, «Polycopié de Cours hydrolique,» 2017 . [En

ligne]. Available: https://www.univ-chlef.dz/FGCA/wp-
content/uploads/2020/11/Hydraulique-BOUDERBALA-Abdelkader.pdf.
[19] M. Jenny, «TURBOMACHINES-ENERGIES HYDRAULIQUE

ET EOLIENNE-page22-23,» 2018-2019. [En ligne]. Available:
http://energie.mines-nancy.univ-lorraine.fr/fluides/turbo2a.pdf.
[20] M. Sabourin, «Énergie et turbines hydrauliques - Capsules

théoriques,» 2020. [En ligne]. Available: https://michelsabourin.scenari-
community.org/SimTurbTech/co/3_1Les_types_de_perte.html.
[21] s.-e.-V. h. automatiques, «https://eriser.ma/,» [En ligne]. Available:

http://eriser.ma/wp-content/uploads/2017/06/Catalogue-Vannes-
Hydrauliques.pdf.
[22] site-www.nbpower.com, «CENTRALE HYDROÉLECTRIQUE,»

[En ligne]. Available: https://www.nbpower.com/fr/about-
us/learning/learn-about-electricity/hydro/.
[23] www.artis-groupe.fr, «Devenir un expert du calcul de perte de

charge,» [En ligne].
[24] J. M. Turbomachines, «énergie hydraulique et éolienne, école de

mines de Nancy,» 2017-2018. [En ligne].
[25] R.-U. D’ANTANANARIVO, «TRACÉ D’UNE ROUE FRANCIS

EN UTILISANT DES LOGICIELS,» 2014. [En ligne].
62
[26] RAFANOMEZANTSOA-Satumin-Elih, «Mémoire en CENTRALE
HYDROELECTRIQUE,» 24 AVRIL 2018. [En ligne].
[27] M. Jenny, «TURBOMACHINES -ENERGIES HYDRAULIQUE

ET EOLIENNE,» 2018-2019. [En ligne].
[28] MR-bouauina-universityMsila, «turbomachine2 chapitre 5,» [En

ligne].
[29] www.ivt.ntnu.no, «Design of Pelton,» [En ligne].
[30] site-pacer-turbines-hydrolique, «turbines-hydrolique,» 1995. [En

ligne].
[31] AtSayers, Hydraulic and compressible flow turbomachines, New

York , McGraw-Hill, 1990.
[32] site-hydroturbine, «www.hydroturbine.info,» [En ligne]. Available:

https://hydroturbine.info/choisir-la-turbine-hydraulique/.
[33] cours-turbomachines1-elearning.univ-eloued, «turbomachines 1,»

[En ligne]. Available: elearning.univ-eloued.dz.
[34] hydroturbine.info, «Choisir le type de turbine hydraulique,» 2016.

[En ligne].
63
64

De Licence: Etude Énergétique D'un Circuit de Turbinage Hydraulique

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

De Licence: Etude Énergétique D'un Circuit de Turbinage Hydraulique

Transféré par

Droits d'auteur :

Formats disponibles

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA

FACULTE DE TECHNOLOGIE FILIERE : Génie Mécanique

Mémoire présenté pour l’obtention

Etude énergétique d'un circuit de

Nom et prénom Enseignant :

Année universitaire : 2020 /2021

A mon cher père et ma chère mère.

Nous tenons à remercier, le bon dieu de nous avoir donné le

Nous exprimons notre sincère remerciement à notre

Nous remercions tous nos enseignants durant toute notre

LIST DES TABLEAUX

Tableau Ⅰ.2 les types de turbine hydraulique…………………………………………………..…………..14

Tableau Ⅰ.3 Utilisation des différents types de turbine…………………………….....................15

Tableau Ⅰ.4 Les centrales hydroélectrique en Algérie………………………………..………………...17

Tableau Ⅲ.1 Classification et caractéristiques des turbines……………………………………………35

Tableau Ⅲ.2 Vitesses spécifiques Ns et Nq des différentes turbines…………..…………….…..36

La découverte de l'énergie hydraulique a été l'une des plus

Ⅰ-CHAPITRE Ⅰ GÉNÉRALITÉS SUR LES

Ⅰ.1 L'hydraulique dans les civilisations

Ⅰ.2 Définition de Centrale hydroélectrique :

Figure Ⅰ-1 une centrale hydroélectrique [4]

La figure Ⅰ-1 représente Une centrale hydroélectrique

Ⅰ.3 Les types de centrales hydroélectriques :

La petite hydroélectricité (PHE) se caractérise par des

Figure Ⅰ-2 Centrales hydroélectriques [6]

La figure Ⅰ-2 représente le Schéma en coupe d'un barrage

Ⅰ.4 Cycle d’eau :

l’hydrosphère qui, redirigés par des barrages ou des usines

C'est l’énergie solaire qui est responsable du cycle de l’eau.

Figure Ⅰ-3 cycle de l’eau [7]

infiltrations d'eau qui rejoindront la mer en passant parfois par des

Ⅰ.5 Comparaison avec d’autres énergies

Figure Ⅰ-4 Structure de la production d'énergie

Figure Ⅰ-5 Structure de la production électrique d'origine

Figure Ⅰ-6 Part des énergies renouvelables et fossiles dans la

Figure Ⅰ-7 Structure de la production d'énergie

Ⅰ.6 Les types de turbine hydraulique :

Turbine Crossflow: La turbine à flux croisé,

Turbine Francis : C'est la turbine la plus utilisée

Turbine Kaplan: Cette turbine, inventée par

Tableau Ⅰ.1 les turbines hydrauliques [10]

Le Tableau Ⅰ.1 représente les choix d’un type de turbine

PELTON A impulsions A impulsions Roue

/ Turbine A hélice À hélice

Tableau Ⅰ.2 les types de turbine hydraulique [11]

Ⅰ.7 Condition d'utilisation des turbines

Turbo 87% A 90% MOYENNE /

A roue de pression VARIABLE BASSE Variable

De bassin a vortex / BASSE Variable

Francis 80% A 95% MOYENNE Haute /

Váh a ouverture var VARIABLE Très basse Faible a très faible

Tableau Ⅰ.3 Utilisation des différents types de turbine [12]

Ⅰ.8 Stockage hydraulique :

sous forme d’énergie potentielle hydraulique entre un bassin en

Figure Ⅰ-8 stockage hydraulique [13]

- la technologie est éprouvée (la première de 1933).

Ⅰ.9 Les centrales hydroélectrique en Algérie :

Tizi Madden Tizi Ouzou 1948

I-litent Tizi Ouzou 1927

Souk el Djemaa Tizi Ouzou 1949

Hamiz BOUMERDESS 1946

Gouriet Tizi Ouzou 1949
