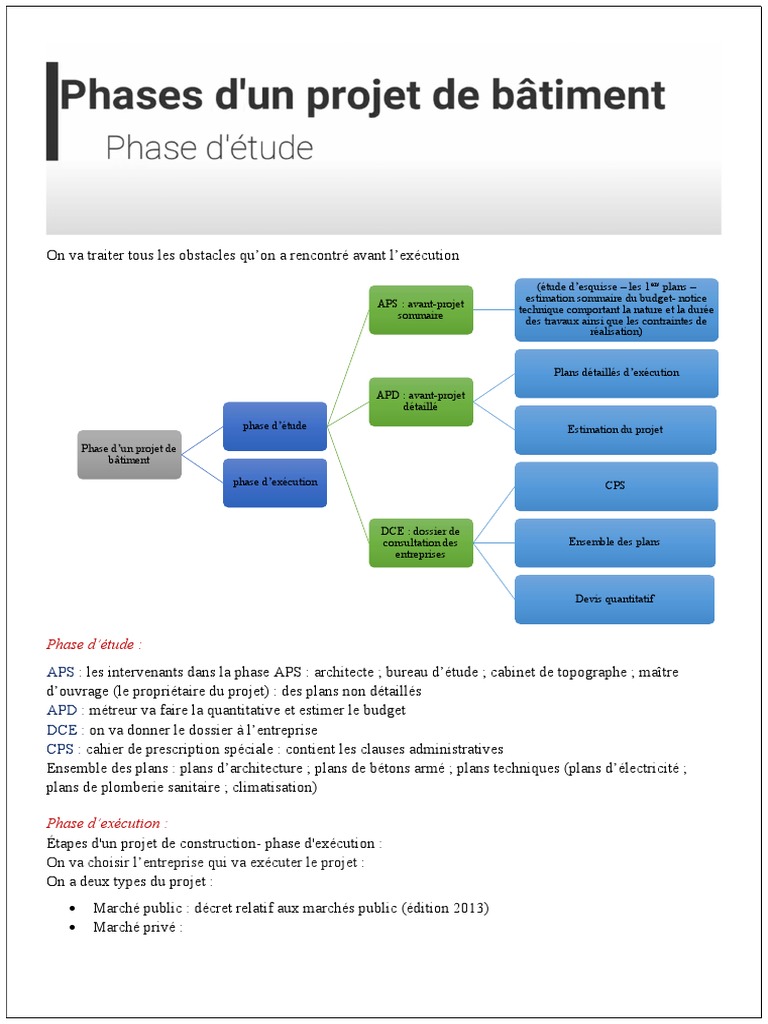

On va traiter tous les obstacles qu’on a rencontré avant l’exécution

(étude d’esquisse – les 1ers plans –

estimation sommaire du budget- notice
APS : avant-projet
technique comportant la nature et la durée
sommaire
des travaux ainsi que les contraintes de
réalisation)

Plans détaillés d’exécution

APD : avant-projet
détaillé
phase d’étude Estimation du projet
Phase d’un projet de
bâtiment

phase d’exécution CPS

DCE : dossier de
consultation des Ensemble des plans
entreprises

Devis quantitatif

Phase d’étude :
APS : les intervenants dans la phase APS : architecte ; bureau d’étude ; cabinet de topographe ; maître
d’ouvrage (le propriétaire du projet) : des plans non détaillés
APD : métreur va faire la quantitative et estimer le budget
DCE : on va donner le dossier à l’entreprise
CPS : cahier de prescription spéciale : contient les clauses administratives
Ensemble des plans : plans d’architecture ; plans de bétons armé ; plans techniques (plans d’électricité ;
plans de plomberie sanitaire ; climatisation)

Phase d’exécution :
Étapes d'un projet de construction- phase d'exécution :
On va choisir l’entreprise qui va exécuter le projet :
On a deux types du projet :
 Marché public : décret relatif aux marchés public (édition 2013)
 Marché privé :
 1- Visite du site
2- Installation du chantier
3- Implantation des bâtiments
4- Terrassement
5- Fondation
6- Elévation
7- Les finitions
8- Livraison du bâtiment au maitre d’ouvrage

1) Visite du site élaboré par :

Bureau d’étude technique – architecte – laboratoire géotechnique : avoir une idée sur la situation du terrain -
superficie – topographie – contraintes liées au site
Contraintes liées au site :
 Topographie accidentée
On a trouvé déjà des autres contraintes :
Dans notre visite, on a trouvé un réseau d’assainissement dans notre terrain : contrainte à gérer

L’architecte doit prendre en considération ces deux contraintes dans la conception pour éviter les problèmes
par la suite
2) Installation du chantier :
L’entreprise va démarrer les travaux
Aire de stockage – les cantonnements (les bureaux- les sanitaires)
3) Implantation des bâtiments
Une fois l’installation du chantier est finalisée, on passe à la troisième étape qui est l’implantation ; assurée
par le géomètre topographe qui va préciser les bornes du terrain et les limites de terrassement
4) Le terrassement :

Gros œuvre : structure du bâtiment

Terrassement : préparation de plateforme ; divisé en deux étapes :
1- Décapage : enlever 20 cm- 40 cm de terre (enlever les petites plantes, le gazon)
2- Fouille :
 Fouille en pleine masse : si on a un sous-sol
 Fouille en rigoles ou en tranches : pour mettre les semelles
5) Fondation :

On doit respecter le rapport géotechnique

Une fois les armatures sont bien positionnées ; on passe au collage du béton tout en respectant l’enrobage
(distance qu’on doit laisser entre le fer et le coffrage (structure temporaire en bois ou en acier dans laquelle
on coule le béton afin qu'il prenne la forme désirée et qu'il soit protégé durant le temps de séchage. Une fois
le béton consolidé et sa stabilité assurée, le coffrage ou moule est enlevé)

On passe maintenant au niveau de dallage :

A chaque niveau, on laisse les attentes de fer pour assurer la continuité de fer dans tous les niveaux
On commence à coller les poteaux ; les poutres ; les dalles ; les voiles ;

Second œuvre :
 Finition
 Technique
Les intervenants dans un projet de bâtiment

Les principaux intervenants dans un projet de bâtiment :

Le maître d'ouvrage
Le maître d’œuvre : l'architecte
Le bureau d'étude
Le laboratoire géotechnique
Le topographe
L'entreprise d’exécution
 I. Maitre d’ouvrage :
C’est l’intervenant le plus important (préciser le type du projet, budget, durée du projet)
MO : maître d’ouvrage
 AMO : assistant au maitre d’ouvrage ; l’intermédiaire entre le maitre d’ouvrage et les autres
intervenants ; faire expliquer le projet au MO et faire aider à prendre les décisions (juste donner
des conseils et ne pas prendre des décisions)
 MOD : maitre d’ouvrage délégué : le représentant unique de maitre d’ouvrage vis-à-vis
l’ensemble des intervenants ; peut prendre des décisions et le PV de réception, les ordres de
services

1- Architecte
 2- BET

Cellule structure (gros œuvre) : plan de coffrage et ferraillage

Cellule des marchés : faire la quantitative ; constitué par des métreurs qui vont faire les quantitatives et le
devis quantitatif estimatif et le CPS (on l‘utilise dans l’étape de choix de l’entreprise)
3- Bureau de contrôle

Les plans qu’on va les utiliser dans les chantiers doivent être approuvés par le bureau de contrôle (avec le
cachet)
4- Laboratoire géotechnique
 5- Topographe

Donner le profil du terrain : très important pour l’architecte

Plans de bornage ; et les limites du terrain

6- Entreprise
Lire des plans de coffrage et de ferraillages :

L’architecte nous donne 3 plans : plan RDC ; plan du 1ier étage ; plan de terrasse ; les coupes et les façades
Pour les plans du béton armé :
 RDC est le plan de fondation,
 1ier étage : PH RDC (plancher haut)
 Terrasse : terrasse
Les raidisseurs sont des poteaux qu'on met dans les étages et ne commence pas de la fondation (commence
du dallage dans notre cas)

Pour les poteaux :

4T14 : 4 tiges ø 14 / Cad T6 : cadre tige ø 6 / e1=6 : espacement entre deux cadres
Dans certains projets ; on n’a pas les mêmes poteaux dans tous les niveaux (le poteau dans le niveau
inférieur est plus grand et contient plus de fer puisque le charge est plus important dans le niveau inférieur)
Ra : commence par le RDC
Pour les semelles :

A X B : les dimensions de la semelle (60cm x 60cm) ; Ht : hauteur

Une longrine est un élément de structure ayant la forme d'une poutre et orientée horizontalement, supportant
des forces mécaniques importantes ; son rôle est le chainage entre les poteaux
La différence la plus importante entre longrine et un chaînage est qu'une longrine distribue les charges des
supports de la structure à ses éléments de fondation, tandis qu'un chaînage est une forme de chaînage.

Le chainage se trouve sur les côtés de l’immeuble ; sur lequel on va mettre les murs périphériques ; au-
dessous du chainage on trouve un mur de fondation en pierre
La partie hachurée : petit voile en béton armé de 10 ; on des pierres en façade, on ne peut pas les coller sur
les murs en brique ; donc on fait un petit mur en béton armé de 10 cm pour qu’on puisse coller les pierres
On trouve aussi les massifs en gros béton (dans l’intersection de deux longrines) : puits en gros béton
(40x40x40) ou (60x60x60)
On fait localiser les poteaux par les axes
Les types de planchers
1- Les planchers à corps creux et poutrelles
2- Les dalles pleines
3- Les prédalles
4- Les dalles alvéolées (DAS)
5- Les dalles nervurées
6- Les planchers à caisson
7- Les dalles champignons
8- Les planchers collaborants
1- Les planchers à corps creux et poutrelles

a. Les poutrelles :
 Poutrelles précontraintes : préfabriqué
 Poutrelle à treillis en BA : collé sur place
 b. Entrevous ou corps creux :
 En béton
 En terre cuite
 En polystyrène
Corps creux en polystyrène : bonne isolation thermique
 c. La dalle en compression

2- Les dalles pleines

Dalle en béton armé : épaisseur entre 12 cm et 25cm (selon longueur et largeur et la charge)
Les différences entre dalle pleine et plancher en corps creux
3- Les prédalles

4- Dalle alvéolée
5- Les dalles nervurées

6- Plancher à caisson
7- Les dalles champignons

8- Planchers collaborants
