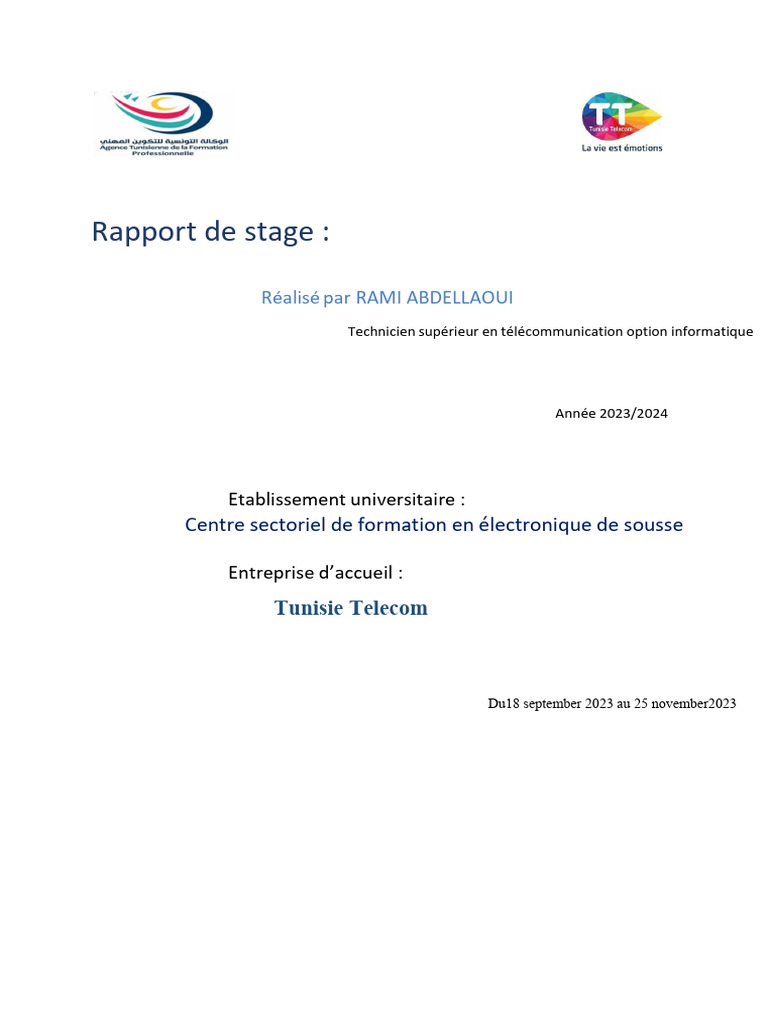

Rapport de stage :
Réalisé par RAMI ABDELLAOUI

Technicien supérieur en télécommunication option informatique
Année 2023/2024
Etablissement universitaire :
Centre sectoriel de formation en électronique de sousse
Entreprise d’accueil :
Tunisie Telecom
Du18 september 2023 au 25 november2023

Rapport de Stage Rami abdellaoui
Remerciements
Avant tout développement sur cette expérience professionnelle, il apparaît opportun

de commencer ce rapport de stage par des remerciements, à ceux qui m’ont beaucoup appris
au cours de ce stage.
Je tiens à remercier et exprimer ma gratitude envers Mme Souad ZAMIT pour son
accompagnement convivial au cours des déplacements aux divers centrales de Tunisie
télécom et pour toutes les leçons de pratiques si précieux qu’elle m’a accordée.
Je tiens à remercier également et témoigner toute ma reconnaissance à Mr Tawfik

chef de la chambre de transmission pour sa disponibilité pour m’accorder des leçons
théoriques tout au long du stage.
Que tous ceux qui ont contribué d près ou de loin à la réussite de mon stage trouvent
ici l’expression de mes sincères remerciements
Je souhaite que ce travail présent soit à la hauteur de leurs précieuses contributions.
1
Sommaire
Remerciements ................................................................................................................................. 1
Liste des figures ........................................................................................................................ 3
Chapitre 1 : Structure Hiérarchique D’un Réseau de Lignes d’Abonnées (RLA) ........ 4
2.1 Définition ................................................................................................................................. 4
2.2 Hiérarchique d’un réseau téléphonique ................................................................. 5
2.2.1. Le répartiteur général (RG) .......................................................................................... 5
2.2.2. Sous répartiteur (SR) ...................................................................................................... 6
2.2.3. La solution IP-MSAN.......................................................................................................... 7
2.2.4. Le point de concentration (PC) .................................................................................... 8
2.2.5 les cables ………………………………………………………………………………………………. 9
Chapitre 2 : Les notions théoriques : Transmissions et Multiplexage ........................ 10
3.1 Transmissions ......................................................................................................................... 10
3.1.1 Définition ............................................................................................................. 10
3.1.2 Support de transmission : Fibre optique ........................................................... 10
3.1.2.1 Présentation ........................................................................................................ 10
3.1.2.2 Principe ............................................................................................................... 11
3.1.2.3 Les différents types de fibre .............................................................................. 11
3.2 Multiplexage .............................................................................................................................. 12
3.2.1 PDH (Plesiochronous Digital Hierarchy) .......................................................... 13
3.2.1.1 Définition de PDH .............................................................................................. 13
3.2.1.2 Les débits de PDH .............................................................................................. 14
3.2.1.3 Le principe de la PDH ........................................................................................ 14
3.2.1.4 Les inconvénients de la PDH ............................................................................ 15
3.2.2 SDH (Synchronous Digital Hierarchy) ............................................................. 16
3.2.2.1 Définition de SDH............................................................................................... 16
3.2.2.2 Les Avantages de SDH ....................................................................................... 16
3.2.2.3 Multiplexage SDH .............................................................................................. 16
3.2.2.4 La trame STM-1 ................................................................................................. 17
3.2.2.4 La trame STM-n ................................................................................................. 18
3.2.3 D-WDM (Dense Wavelength Division Multiplexing) ............................................... 18
3.2.4 Avantages du multiplexage .................................................................................... 19
Chapitre 4 : Les tâches effectuées ............................................................................................. 20
4.1 les ordres des travaux............................................................................................................ 20
4.2 les étapes à suivre pour effectuer un tirage jarretière .............................................. 20
4.3 Salle métro et salle data center .......................................................................................... 23
2
Liste des figures

FIGURE 1 : HIERARCHIQUE RLA ................................................................................................................ 4
FIGURE 2 : REPARTITEUR GENERAL ......................................................................................................... 5
FIGURE 3 : SOUS REPARTITEUR ................................................................................................................ 6
FIGURE 4 : COMPOSANTS D'UNE INFRASTRUCTURE EXTERNE ................................................................ 7
FIGURE 5 : LES DIFFERENTS HIX................................................................................................................ 7
FIGURE 6 : POINT DE CONCENTRATION ................................................................................................... 9
FIGURE 7 : FIBRE OPTIQUE ....................................................................................................................... 10
FIGURE 8 : LA FIBRE A SAUT D’INDICE ...................................................................................................... 11
FIGURE 9 : LA FIBRE A GRADIENT D’INDICE .............................................................................................. 12
FIGURE 10 : LA FIBRE MONO MODE......................................................................................................... 12
FIGURE 11 : MULTIPLEXAGE PDH ............................................................................................................. 14
FIGURE 12 : EQUIPEMENT PDH 2E GENERATION ..................................................................................... 15
FIGURE 13 : EQUIPEMENT PDH 3E GENERATION ..................................................................................... 15
FIGURE 14 : REPERTOIRE DES DEBITS DE LA HIERARCHIE SDH ............................................................................ 17
FIGURE 15 : CONSTRUCTION TRAME STM-1 .................................................................................................. 17
FIGURE 16 : TRAME STM-1 ........................................................................................................................ 17
FIGURE 17 : TRAME STM-N.................................................................................................................................................. 18
FIGURE 18 : LE SYSTEME D-WDM ................................................................................................................ 19
FIGURE 19 : FICHE DE DEMANDE FIBRE OPTIQUE CLIENT A KALAA KEBIRA .......................................................................... 20
FIGURE 20 : HUAWEI MODULE EMETTEUR-RECEPTEUR GE (1.25G) ................................................................. 21
FIGURE 21 : FICHE OT TIRAGE JARRETIERE FIBRE OPTIQUE .................................................................................................. 22
FIGURE 22 : CONNECTEUR BNC INSERE* ....................................................................................................... 22
FIGURE 23 : CONNECTEUR LC INSERE AU MODULE .............................................................................................................. 22
FIGURE 24 : EQUIPEMENT EMETTEUR D'UN SIGNAL LASER .................................................................... 22
FIGURE 25 : EXEMPLE D'ETIQUETTE IMPRIMEE ....................................................................................... 23
FIGURE 26 : CABLE BREAKOUT ................................................................................................................. 23
FIGURE 27 : SALLE DATA CENTER .......................................................................................................................................... 23
FIGURE 28 : ODF SALLE METRO ............................................................................................................................................ 23
3
Chapitre 1 : Structure Hiérarchique D’un Réseau de Lignes

d’Abonnées (RLA)
Figure 1: HIERARCHIQUE RLA
2.1 Définition
Le réseau local d'abonné est un ensemble d'éléments qui relient le poste téléphonique au
commutateur de rattachement. Le poste téléphonique d'abonné étant en permanence alimenté, par
le commutateur auquel il est rattaché, en courant continu ; l'échange des signaux entre centrale et
poste téléphonique fait largement appel aux possibilités offertes par cette alimentation, et plus
précisément la variation de cette alimentation.
Ce réseau doit être organisé et bien exploité de telle sorte qu'un abonné puisse échangefacilement des
communications.
4
2.2 Hiérarchique d’un réseau téléphonique
2.2.1. Le répartiteur général (RG)

a) Définition
Le répartiteur est un organe accessible en permanence agissant comme connecteur

entre les autocommutateurs et le réseau téléphonique. Il est composé principalement par
des réglettes verticales et autres horizontales reliées par l'intermédiaire de fils jarretière.
b) Rôle
Le répartiteur a pour rôles :

 Assurer la liaison des organes de la centrale de commutation et des lignes
téléphoniques.
 Localiser un défaut soit côté commutateur soit côté ligne.
 Protéger les équipements contre les surcharges. Cette protection est assurée
par l'insertion des micro-parafoudres côté ligne.
 Il permet la coupure d'une ou plusieurs lignes pour les diverses raisons :
suspension provisoire, transfert, réalisation, etc.
Figure 2 REPARTITEUR GENERAL
c) Composition
Sur le plan pratique et par constatation, le répartiteur général est composé

essentiellement de trois parties principales :
 Les réglettes verticales : où sont raccordées les lignes du réseau téléphonique.

Chaque réglette se compose 16 lignes dont chaque ligne est dite amorce. Ce
qui donne que pour une réglette aboutit 112 paires.
5
 Les réglettes horizontales : reliées à la centrale de commutation où

aboutissent les câbles de raccordement des équipements individuels, chacune
des réglettes ayant plusieurs modules formés par des branches métalliques en
disposition matricielle 8*16.
 La jarretière : Constituée de deux fils conducteurs torsadés et présentant une

certaine souplesse. Il assure la liaison entre les équipements de commutation
aux conducteurs des lignes et assure aussi un rôle de protection et de coupure.
En effet, il permet de faire des essais et des mesures il rend possible de
conserver le même numéro à un abonné changeant de domicile dans le
secteur et ce par mutation de jarretières.
2.2.2. Sous répartiteur (SR)

a) Définition
Le sous répartiteur est une armoire implantée sur la voie publique, situé entre câbles
de distribution et câbles de transport ou entre deux câbles de distribution ; C'est un organe
de raccordement qui relie le répartiteur aux PC, c'est à l'intérieur de celui-ci que seront
éclatés les câbles de transport en câbles de distribution ou autrement dit des câbles de
grande capacité en câbles de capacité inférieure grâce au fils jarretières.
b) Rôle
Le sous répartiteur a pour rôles :
 Optimisation des investissements utilisation maximale du câble de transport.
 Diviser les extensions en distribution et transport.
 C'est le point de coupure pour la localisation des défauts, côté distribution
donc c'est un point d'essai.
Figure 3 : SOUS REPARTITEUR
6
2.2.3. La solution IP-MSAN

a) Définition
L'IP-MSAN (Multi-Service Access Node) proposée par Nokia Siemens Networks est un
équipement de télécommunication utilisé dans les réseaux à large bande pour fournir des
services tels que l'accès à Internet, la téléphonie et la télévision. Il agit comme un point central
pour connecter les abonnés aux services haut débit.
b) Une solution IP-MSAN externe
Dans le cas des zones géographiquement lointaines, et pour garantir une bonne
connectivité, Nokia Siemens Networks offre différents types d'équipements. La figure 6
montre les différents composants d'une infrastructure externe.
Figure 4 : COMPOSANTS D'UNE INFRASTRUCTURE EXTERNE
 Il est à noter aussi que cet élément est facilement extensible pour s'adapter à toute nouvelle
capacité.
c) Les différents types des MSAN(s) (hiX56xx)
Figure 5 : LES DIFFERENTS HIX
7
Les hiX 5625/30/35 présentent la famille des IP MSAN(s) (Multi service Access Node), qui est adaptée
pour une utilisation dans un environnement intérieur ou bien extérieur. Elle présente les avantages
suivants :
+ Support d'une bande passante importante et suffisante pour permettre les services HDTV et
VoD services
+ Support de tous les types DSL : VDSL2, ADSL2+, and SHDSL.bis.
+ Solution VoIP intégrée H.248 et SIP sur le même matériel.
+ Exploitation fiable du réseau et Fourniture de services fiable.
+ Prestation de services de bout en bout
+ QoS : La qualité de service.
+ Sécurité : Authentification, Chiffrement, Vérification d'intégrité et Contrôle d'accès Les
hiX56xx diffèrent par le nombre des cartes d'abonnés, la capacité et le nombre de ports.
Le hiX5625, hiX5630, hiX5635 est un châssis modulaire préparé respectivement pour les petites, mo
2.2.4. Le point de concentration (PC)
a) Définition
Les points de concentration (PC) sont des boîtes installées sur les poteaux ou sur
façade ou comme réglettes à l'intérieur du local. C'est aussi l'endroit où viennent se
raccorder les câbles de branchement d'abonnés.
On distingue deux types de PC selon la capacité :

 PC à 7paires : utilisés pour les quartiers de logement normal.
 PC à 14 paires utilisés pour les grands bâtiments ; immeubles ; hôtels...
Un PC comporte 8 paires mais au moment de leur utilisation on laisse toujours une

de ces paires non branchées pour l'utiliser comme réserve pour le cas urgent.
b) Rôle
Le principal rôle de PC est de relier les câbles de distribution avec les câbles de
branchement en divisant les paires des câbles et les envoyant chacune à un abonné, elle
permet aussi de localiser les défauts soit côté abonné soit côté sous répartiteur S/R.
c) Raccordement
La boite de distribution comprend à sa partie inférieure un orifice conçu pour la

pénétration du câble de distribution.
Une réglette inférieure la divise en deux parties la première permet sur sa face arrière
de raccorder sur les broches à vis des conducteurs du câble de distribution et la deuxième,
sur sa face avant, qui permet le raccordement sous ces bornes à vis des câbles à paires
(5/9) desservant les abonnés.
8
Figure 6 : POINT DE CONCENTRATION
2.2.5. Les câbles
a) Introduction
Une communication téléphonique n'est autre qu'un courant électrique, d'où la

nécessité d'assurer une liaison entre les différents points constituants le réseau téléphonique.
Pour ce besoin, on fait appel à des câbles spéciaux.
On peut classer les câbles selon leurs emplacements :
 Le câble de branchement : relie l'abonné au point de concentration.

 Le câble de distribution : relie le point de concentration à un sous répartiteur de
zone ou d'immeuble.
 Le câble transport : achemine les communications entre les sous répartitions et le
central.
 Le câble de liaison ou rocade : relie deux sous répartition.
b) Contenance des câbles
La contenance des câbles est le nombre nominal de paires. Il existe deux types de câbles, les
câbles à une paire (uni-paire) et les câbles à plusieurs paires (multi-paires).
c) Structure des câbles multipaires
Dans les câbles multi-pairs, les conducteurs sont assemblés en quarte (deux paires). Les
quartes à leur tour sont associées en torons (28 paires à 14 quartes). Un filin coloré permet de
distinguer chaque toron.
9
Chapitre 2 : Les notions théoriques : Transmissions et Multiplexage
3.1Transmissions
3.1.1 Définition
La transmission permet un échange de données (communications téléphoniques images, vidéos,) d’un
centre à un autre. Elle est assurée par des lignes d’abonnés et des circuits permettant la propagation
des signaux sur des distances plus ou moins importantes.
Le CTN dispose d’équipements :
- De traitement des informations (Modulation, Multiplexage, Amplification, Codage,)

- D’émission et de réception de signal
3.1.2 Support de transmission : Fibre optique :

3.1.2.1 Présentation
La fibre optique est une fibre ou une fine tige de verre ou d’un autre matériau transparent,
possédant un indice de réfraction élevé, permettant la propagation guidée de la lumière.
Grossièrement, la fibre optique est composée :
 D’un fil de verre très fin, le cœur (quelques microns), d’un seul tenant, parfois très long (jusqu’à
plusieurs centaines de kilomètres)
 D’une gaine qui emprisonne la lumière dans le cœur en la réfléchissant pratiquement sans
perte (généralement, une enveloppe transparente d’un indice de réfraction inférieur (certains
se rappelleront leur cours de physique),
 D’un revêtement de protection qui peut réunir plusieurs dizaines à plusieurs centaines de
fibres,
 D’un système de connexion très spécifique (sinon la lumière butte aux extrémités et ne sort
pas).
Figure 7 : FIBRE OPTIQUE
10
3.1.2.2 Principe
Pour une conversation téléphonique, la voix est traduite en un signal électrique. Ce signal est
transmis jusqu'au récepteur par un câble de cuivre. Le signal électrique est alors décodé pour
reproduire le message de départ.
La fibre optique transporte l'information sous forme de lumière, pour réaliser cette même
conversation téléphonique, un dispositif doit être mis en place : l’IOE (interface optique d’émission)
appelé aussi « transceiver » transforme le signal électrique de départ en signal optique ; il s’agit
essentiellement d’une diode électroluminescente (DEL) ou d’une diode laser. L’IOR (interface optique
de réception) aussi appelé « détecteur », qui contient une photodiode, transforme le signal optique à
la sortie du système en signal électrique, puis, finalement, en son.
L'information est généralement transmise en code binaire, soit sous forme de 0 et de 1. Le signal qui
est transporté dans la fibre est alors formé d'impulsions lumineuses. Le défi des compagnies de
télécommunications est d'arriver à transmettre un maximum de données en un temps record tout en
minimisant les pertes de signal. Pour augmenter le débit de transmission, on réduit la largeur des
impulsions, ce qui correspond à une augmentation de la fréquence de transmission.
Les télécommunications par fibres optiques ont été rendues possibles grâce à l'invention du laser au
début des années 1960. Sans cette source lumineuse très intense, le signal lumineux ne se rendrait
que difficilement à destination.
3.1.2.3 Les différents types de fibre
3.1.2.3.1 La fibre multi mode
Dans cette famille, nous trouvons deux sous catégories :
La fibre à saut d'indice.
Figure 8 : LA FIBRE A SAUT D’INDICE
C’est le type de fibre le plus simple, directement issue des applications optiques traditionnelles. Le
cœur a un relatif gros diamètre, par rapport à la longueur d'onde de la lumière (de l'ordre du µm
dans l'infrarouge). La gaine otique joue un rôle actif dans la propagation, et ne doit pas être
confondue avec les revêtements de protection déposés sur la fibre. Le rayon est dans ce cas guidé
par réflexion totale au niveau de l’interface cœur-gaine, sinon il est réfracté dans la gaine. Ceci reste
vrai si la fibre cesse d’être rectiligne, à condition que le rayon de courbure reste grand devant son
diamètre. Tous les inconvénients vus plus haut se manifestent ici. Observez l'allure de l'impulsion de
sortie, comparée à celle de l'impulsion d'entrée. Ce sont bien entendu des informations non
quantitatives, un aperçut.
11
Figure 9 : LA FIBRE A GRADIENT D’INDICE
Ces fibres sont spécialement conçues pour les télécommunications. Le guidage est cette fois dû à l’effet
du gradient d’indice. Les rayons guidés suivent une trajectoire d’allure sinusoïdale. La gaine
n’intervient pas directement, mais élimine les rayons trop inclinés.
Ici, deux améliorations sont apportées :
 Le diamètre du cœur est de deux à quatre fois plus petit.

 Le cœur est constitué de couches successives, à indice de réfraction de plus en plus grand.
Ainsi, un rayon lumineux qui ne suit pas l'axe central de la fibre est ramené "en douceur" dans
le droit chemin.
 L’avantage essentiel de ce type de fibre est de minimiser la dispersion du temps de propagation

entre les rayons.
Comme vous pouvez l'observer, les résultats sont déjà de meilleure qualité.
3.1.2.3.1 La fibre mono mode
Figure 10 : LA FIBRE MONO MODE
C'est le "top". Le diamètre du cœur est très petit, les angles d'incidence le sont donc aussi. Les résultats
sont excellents, mais, compte tenu de la faible section de cette fibre, seule la lumière laser est ici
exploitable. Il n'y a pas de miracle, c'est la solution la meilleure, mais aussi la plus onéreuse.
3.2 Multiplexage :
Le multiplexage est une technique consistant à rassembler plusieurs signaux en un seul signal
composite destiné à être transmis sur une même voix de transmission.
12
On distingue, le multiplexage fréquentiel où chaque signal modulant une onde porteuse de fréquence
différente est assemblé aux autres avant d’être transmis.
Le multiplexage temporel TDM quant à lui, permettant à un émetteur de transmettre plusieurs canaux
numériques élémentaires à bas débit (voix, données, vidéo) sur un même support de communication
à plus haut débit en entrelaçant dans le temps des échantillons de chacun de ces canaux.
Le réseau de transmission fournit les capacités de transport des flux voix, vidéo, données générées par
les réseaux de commutation : IP, ATM, Frame Relay, RTC, GSM, etc. Trois technologies sont considérées
pour la transmission :
 PDH (Plesiochronous Digital Hierarchy),

 SDH (Synchronous Digital Hierarchy)
 D-WDM (Dense Wavelength Division Multiplexing).
3.2.1 PDH (Plesiochronous Digital Hierarchy)
3.2.1.1 Définition de PDH

La Hiérarchie Numérique Plésiochrone (PDH) est une technologie utilisée dans des réseaux de
télécommunications pour transporter les grandes quantités de données sur l'équipement numérique
de transport comme des fibres optiques et des systèmes de radio à micro-ondes.
Le terme « plésiochrone » vient du grec plesio (proche) et chronos (temps) et reflète le fait que les
réseaux PDH utilisent des éléments pratiquement, mais non parfaitement synchronisés : ils ont un
même débit nominal pour toutes les artères du même type mais ce débit diffère légèrement en
fonction de l'horloge de traitement local.
13
3.2.1.2 Les débits de PDH
Les débits de base de la PDH sont :
2.048, 8.448, 34.368, 139.264, 557.056 Mbits/s en Europe,
1.544, 6.312, 44.736, 178.944 Mbits/s aux Etats-Unis,
1.544, 6.312, 32, 97 Mbits/s au Japon.
3.2.1.3 Le principe de la PDH

Cependant, le principe de la PDH reste pratiquement le même : fournir un débit supérieur à partir du
débit immédiatement inférieur. Prenons le cas du système européen.
Le transfert de données est basé sur un flux à 2.048 Mbit/s. Pour la transmission de la voix, ce flux est
séparé en 30 canaux de 64 kbit/s, et 2 canaux de 64 kbit/s sont utilisés pour la signalisation et la
synchronisation. On peut également utiliser l'intégralité du flux pour de la transmission de données
dont le protocole s'occupera du contrôle.
Le débit exact des données dans le flux de 2 Mbit/s est contrôlé par une horloge dans l'équipement
générant les données. Ce débit varie légèrement autour de 2.048 Mbit/s0
N.B : Le débit de base 2 Mbits/s est obtenu ainsi qu’il suit :
Fe*mot binaire*32 IT = 8KHz*8bits*32IT = 2048 Kbits ≈ 2 Mbits/s.
Fe étant la fréquence d’échantillonnage et IT l’intervalle de temps.
Afin d'amener plusieurs flux de 2 Mbits/s d'un point à un autre, ils sont combinés par multiplexage en
groupes de quatre. Cette opération consiste à prendre 1 bit du 1er flux, suivi d'un bit du 2e, puis le 3e et
enfin le 4e . L'équipement émetteur ajoute également des informations permettant de décoder le flux
multiplexé.
Figure 11 : MULTIPLEXAGE PDH
14
Chaque flux de 2 Mbits/s n'étant pas nécessairement au même débit, des compensations doivent être
faites. L'émetteur combine les quatre flux en assumant qu'ils utilisent le débit maximum autorisé.
Occasionnellement le multiplexeur essaiera donc d'obtenir un bit qui n'est pas encore arrivé ! Dans ce
cas, il signale au récepteur qu'un bit est manquant ce qui permet la reconstruction des flux à la
réception.
La combinaison du multiplexage décrit permet un débit de 8 Mbits/s. Des techniques similaires

permettent d'agréger quatre de ces flux pour former des conduits de 34 Mbits/s, puis 140 Mbits/s et
enfin 565 Mbits/s.
On obtient les niveaux de multiplexage :
E1 : 2.048 Mbits/s
E2 : 4*E1 = 8.448 Mbit/s
E3 : 16*E1 = 34.368 Mbits/s
E4 : 64*E1 = 139.264 Mbits/s
NB : Actuellement au CTN de Belvédère, il reste comme équipements PDH, 1 TNM 2-34 (2egénération),
et 1 TNM 34-140.
Figure 12 : EQUIPEMENT PDH 2e GENERATION Figure 13 : EQUIPEMENT PDH 3e GENERATION
3.2.1.4 Les inconvénients de la PDH
Cependant la PDH présente plusieurs inconvénients.
 Il est basé sur des liaisons Point à Point : si une liaison tombe en panne, le trafic est
immédiatement interrompu, nécessitant ainsi une intervention prompte du personnel du
CTN
 Le débit maximal offert est de 140 Mbits/s, ce qui est inadmissible vu la demande accrue et
le potentiel des fibres optiques utilisées en majorité par notre CTN.
 L’absence de normalisation
 Le manque de souplesse : il faut démultiplexeur complètement l’ensemble des différents
ordres de multiplexage pour extraire un signal.
 Ceci a conduit à la mise en place d’une nouvelle hiérarchie plus évolutive, la SDH
15
3.2.2 SDH (Synchronous Digital Hierarchy)

3.2.2.1 Définition de SDH
Elle possède tout comme la PDH une structure de multiplexage, mais améliore les fonctions
d’exploitation et de maintenance. Elle permet une utilisation plus efficace des nouveaux supports de
transmission (fibre optique), pour une meilleure réponse aux attentes des abonnés. Elle tient compte
des contraintes d’interconnexion entre opérateurs et par une standardisation des interfaces et des
équipements.
L'un des aspects principaux est que tous les équipements du réseau SDH sont pilotés par le
même signal d'horloge. Il y a quelque part une horloge atomique qui distribue le rythme pour
l'ensemble des nœuds du réseau national. Ce rythme est transmis de proche en proche sur fibre
optique à tous les équipements de transmission SDH du pays. C'est pour cette raison que ce mode de
transmission est appelé synchrone.
La SDH est concurrencée par Ethernet. En effet, SDH est une technique originellement conçue
pour gérer les communications en mode circuit, typiquement les communications téléphoniques. Or,
depuis les années 2000, le volume de données de type paquet a supplanté en quantité celui des
données de type téléphonique, laissant SDH un peu inadapté aux nouveaux services qu'on lui demande
aujourd'hui.
3.2.2.2 Les Avantages de SDH
 Grande fiabilité de transmission, la fibre de verre est insensible aux interférences électriques
et électromagnétiques.
 Absence d'interférences entre fibres optiques voisines
 Grande bande passante. Une fibre unique peut transporter plus de 1000000 fois le volume
transporté par un fil de cuivre. Même sur fibre optique, avec son débit max de 565 Mb/s, la
hiérarchie PDH a du mal à satisfaire les besoins en bande passante des nouveaux services.
 Très faible atténuation, ce qui augmente considérablement la portée en deux régénérateurs.
Une seule fibre optique peut transporter un débit de 10 Gb/s sur 400 Km sans amplificateurs.
 Les deux standards SDH et SONET sont compatibles. Ils sont interfaçages entre eux et avec les
réseaux non optiques (PDH(USA), PDH(Europe), ATM,)
 Possibilité d'insérer et d'extraire un affluent de faible débit d'un circuit à haut débit sans être
obligé du démultiplexeur. Cette opération est impossible avec la hiérarchie PDH.
3.2.2.3 Multiplexage SDH
Pour la norme SDH, les niveaux sont organisés hiérarchiquement en STM-n (Synchronous Transport
Module, niveau n) ; pour SONET, ils sont en STS-n (Synchronous Transport Signal, niveau n).
16
Figure 14 : Répertoire des débits de la hiérarchie SDH
3.2.2.4 La trame STM-1

C’est la trame de base. Elle est constituée d'une AUG à laquelle on a ajouté le surdébit RSOH
(Regenerator Section Overhead) qui contient les informations utiles au modules régénérateurs ainsi
que le surdébit MSOH (Multiplex Section Overhead) qui contient les informations utiles au modules de
multiplexage.
Figure 15 : Construction trame STM-1
Figure 16 : Trame STM-1
 Payload : information à transmettre.

 Pointer : permet le pilotage de l’information.
 RSOH : permet la régénération pendant la transmission de l’information.
 MSOH : permet le multiplexage pendant la transmission de l’information.
17
NB : Lorsque la quantité d’information à transporter est supérieure à zone disponible dans la trame
SDH, elle est transférée à la trame suivante et la fin est indiquée par un pointeur de fin.
3.2.2.4 La trame STM-n
Ces trames sont obtenues par multiplexage octet par octets de n trames STM-1.
Figure 17 : Trame STM-n
3.2.3 D-WDM (Dense Wavelength Division Multiplexing)

Le multiplexage en longueur d'onde (D-WDM, Dense Wavelength Division Multiplexing) est
une technique utilisée en communications optiques qui permet de faire passer plusieurs signaux de
longueur d'onde différentes sur une seule fibre optique, en les mélangeant à l'entrée à l'aide d'un
multiplexeur (MUX), et en les séparant à la sortie au moyen d'un démultiplexeur (DEMUX).
La capacité de transport de la fibre optique continue d’augmenter régulièrement grâce au

multiplexage en longueur d’onde. Dans le même temps, le débit de chaque longueur d’onde ne cesse
de progresser. On estime qu’il a été multiplié par deux tous les six mois de 2000 à 2004, date à laquelle
on a atteint près de 1 000 longueurs d’onde. Comme, sur une même longueur d’onde, la capacité est
passée pour la même période de 2,5 à 40 Gbit/s et bientôt 160 Gbit/s, des capacités de plusieurs
dizaines de térabits par seconde (Tbit/s, ou 1012 bit/s) sont aujourd’hui atteintes sur la fibre optique.
Le multiplexage en longueur d’onde, ou WDM (Wavelength Division Multiplexing), consiste à émettre

simultanément plusieurs longueurs d’onde, c’est-à-dire plusieurs lumières, sur un même cœur de
verre. Cette technique est fortement utilisée dans les cœurs de réseau. On l’appelle DWDM (Dense
WDM) lorsque le nombre de longueur d’onde devient très grand.
Les principaux avantages de la fibre optique sont les suivants :
 Très large bande passante, de l’ordre de 1 GHz pour 1 km ;

 Faible encombrement ;
 Grande légèreté ;
 Très faible atténuation ;
 Très bonne qualité de transmission ;
 Bonne résistance à la chaleur et au froid ;
 Matière première bon marché (silice) ;
 Absence de rayonnement.
18
Figure 18 : le système D-WDM
3.2.4 Avantages du multiplexage
De la PDH (les années 1970) vers la SDH (les années 1990). La hiérarchie courante PDH a évolué
principalement pour répondre à la demande de la téléphonie (voix). La disponibilité de la bande
passante a conduit à la prolifération des nouveaux services, autres que la voix, principalement pour les
besoins des clients professionnels.
L’offre de ces nouveaux services a entrainé a son tour la nécessité pour les opérateurstélécoms
de pouvoir assurer la flexibilité de fournir de nouvelles connexions ou distribuer dynamiquement la
capacité. La PDH est capable de multiplexer et de transporter des éléments binairesde débit inférieur
en les transmettant à des débits supérieurs.
Les multiplex élèvent les débits inferieurs à une valeur supérieure par injonction d’éléments
binaires avec une indication de leur présence dans la trame résultante.
Cette technique d’introduction des signaux supplémentaires ne permet pas d’accéder aux
composantes originelles sans démultiplexeur complément le format rapide. par exemple, pour fournir
une ligne à 2Mbit/s plusieurs multiplexages et démultiplexages doivent être faits pour l’extraire d’un
canal rapide à 140Mbits/s. l’incapacité d’identifier un canal individuel dans un flot à haut débit.
L’absence des moyens efficaces pour la surveillance de la qualité de transmission et la

structure de la trame non dimensionnée pour transporter les informations de management du réseau
et des équipements sont les limitations principales de PDH, elles peuvent être acceptables en
téléphonie, mais pas dans un réseau de services.
19
Chapitre 4 : Les tâches effectuées
Introduction :
Dans ce chapitre, nous abordons les diverses tâches effectuées au cours de ce stage, avec des exemples
fournis dans l'annexe.
4.1 les ordres des travaux :
Au sein du centre de transmission, j’ai participé à effectuer des ordres de travaux avec le
service de supervision.
Le cadre de ces travaux est l’approvisionnement des clients (généralement des Entreprises)
avec internet haut débit en utilisant la fibre optique comme support de transmission.
Les ordres des travaux sont des différentes tâches reçues par les équipes de supervision du
centre qui consistent à réaliser certains travaux dans des différents centraux.
Ces tâches peuvent être de l’ordre de :
 Tirage jarretières fibre optique entre Switch ou entre ODF et Switch,
 Création d’une nouvelle ligne à fibre optique,
 Etablissement de liaison de transmission des données de l’ODF au
Switch d’accès vers les têtes de câble…
N.B Le tirage jarretière consiste à relier le brin de l’ODF réservé au client avec le port adéquat du Switch
du centre.
4.2 les étapes à suivre pour effectuer un tirage jarretière :
 Consulter la fiche de la demande FO du client :
A partir de la fiche de demande on dégage le débit que le client a besoin qui est 2 Mbps dans cet
exemple.
Figure 19 : fiche de demande fibre optique client à kalaa Kebira
20
NB :
Préciser le débit internet est important pour savoir quel module émetteur/récepteur
on doit intégrer dans le port du switch.
Le module émetteur-récepteur :
C’est un équipement électronique qui permet de convertir le signal lumineux en signal

numérique et vice versa. Il permet également de déterminer le débit voulu par le client. Sans
ce module, la communication sans fil serait pratiquement impossible.
Pour un débit inférieur à 100mbs on utilise un module Fe (Fast-Ethernet). Dans le cas contraire,
on utilise un module Ge (Gigabit-Ethernet).
Figure 20 : HUAWEI Module émetteur-récepteur Ge (1.25G)
 Tirage de la fiche de la demande :
Cette fiche précise des informations sur la position IP et ODF.

Position IP :
• L’adresse du centre auquel le client est rattaché (Nœud IP).

• Référence du switch et le slot visé.
• Le numéro de port sur lequel on doit intégrer le module émetteur-récepteur.
Position Nœud :
• Informations sur la tête de câble et le numéro de l’MSAN (Multiservice Access

Node).
• Le numéro de brin sur lequel est attaché la fibre optique du client.
21
Figure 21 : Fiche OT tirage jarretière fibre optique
 Déplacement vers la centrale Tunisie Télécom mentionné.

 Montage du module dans le port approprié du Switch (port 16 dans l’exemple)
 Installer la fibre optique (insérer le connecteur LC dans le port du module et le

connecteur BNC dans l’ODF).
Figure 22 : connecteur BNC inséré*

Figure 23 : connecteur LC inséré au module
* : image donnée à titre d’exemple
NB
A cause chevauchement de fibres optiques, on se sert d’un émetteur laser pour distinguer le brin de
fibre optique sur lequel on travaille.
Figure 24 : EQUIPEMENT EMETTEUR D'UN SIGNAL LASER
22
 Etiquetage
On se sert d’une étiqueteuse pour marquer les informations relatives à la tête de câble (TC) pour
chaque fibre optique installé. À savoir le numéro de l’MSAN auquel la TC est connectée ainsi que le
numéro de brin.
Figure 25 : EXEMPLE D'ETIQUETTE IMPRIMEE
4.3 Salle métro et salle data center
Figure 26 : CABLE BREAKOUT
Figure 27 : Salle data center
Figure 28 : ODF salle métro
23

Raaaami

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Raaaami

Transféré par

Droits d'auteur :

Formats disponibles

Rapport de stage :

Réalisé par RAMI ABDELLAOUI

Du18 september 2023 au 25 november2023

Avant tout développement sur cette expérience professionnelle, il apparaît opportun

Je tiens à remercier également et témoigner toute ma reconnaissance à Mr Tawfik

Je souhaite que ce travail présent soit à la hauteur de leurs précieuses contributions.

Liste des figures

Chapitre 1 : Structure Hiérarchique D’un Réseau de Lignes

Figure 1: HIERARCHIQUE RLA

2.2 Hiérarchique d’un réseau téléphonique

2.2.1. Le répartiteur général (RG)

Le répartiteur est un organe accessible en permanence agissant comme connecteur

Le répartiteur a pour rôles :

Figure 2 REPARTITEUR GENERAL

Sur le plan pratique et par constatation, le répartiteur général est composé

 Les réglettes verticales : où sont raccordées les lignes du réseau téléphonique.

 Les réglettes horizontales : reliées à la centrale de commutation où

 La jarretière : Constituée de deux fils conducteurs torsadés et présentant une

2.2.2. Sous répartiteur (SR)

Figure 3 : SOUS REPARTITEUR

2.2.3. La solution IP-MSAN

b) Une solution IP-MSAN externe

Figure 4 : COMPOSANTS D'UNE INFRASTRUCTURE EXTERNE

c) Les différents types des MSAN(s) (hiX56xx)

Figure 5 : LES DIFFERENTS HIX

2.2.4. Le point de concentration (PC)

On distingue deux types de PC selon la capacité :

Un PC comporte 8 paires mais au moment de leur utilisation on laisse toujours une

La boite de distribution comprend à sa partie inférieure un orifice conçu pour la

Figure 6 : POINT DE CONCENTRATION

2.2.5. Les câbles

Une communication téléphonique n'est autre qu'un courant électrique, d'où la

On peut classer les câbles selon leurs emplacements :

 Le câble de branchement : relie l'abonné au point de concentration.

b) Contenance des câbles

c) Structure des câbles multipaires

Chapitre 2 : Les notions théoriques : Transmissions et Multiplexage

Le CTN dispose d’équipements :

- De traitement des informations (Modulation, Multiplexage, Amplification, Codage,)

3.1.2 Support de transmission : Fibre optique :

Grossièrement, la fibre optique est composée :

Figure 7 : FIBRE OPTIQUE

3.1.2.3 Les différents types de fibre

3.1.2.3.1 La fibre multi mode

Dans cette famille, nous trouvons deux sous catégories :

La fibre à saut d'indice.

Figure 8 : LA FIBRE A SAUT D’INDICE

Figure 9 : LA FIBRE A GRADIENT D’INDICE

Ici, deux améliorations sont apportées :

 Le diamètre du cœur est de deux à quatre fois plus petit.

 L’avantage essentiel de ce type de fibre est de minimiser la dispersion du temps de propagation

3.1.2.3.1 La fibre mono mode

Figure 10 : LA FIBRE MONO MODE

 PDH (Plesiochronous Digital Hierarchy),

3.2.1 PDH (Plesiochronous Digital Hierarchy)

3.2.1.1 Définition de PDH

3.2.1.2 Les débits de PDH

Les débits de base de la PDH sont :

2.048, 8.448, 34.368, 139.264, 557.056 Mbits/s en Europe,

1.544, 6.312, 44.736, 178.944 Mbits/s aux Etats-Unis,

1.544, 6.312, 32, 97 Mbits/s au Japon.

3.2.1.3 Le principe de la PDH

N.B : Le débit de base 2 Mbits/s est obtenu ainsi qu’il suit :

Femot binaire32 IT = 8KHz8bits32IT = 2048 Kbits ≈ 2 Mbits/s.
