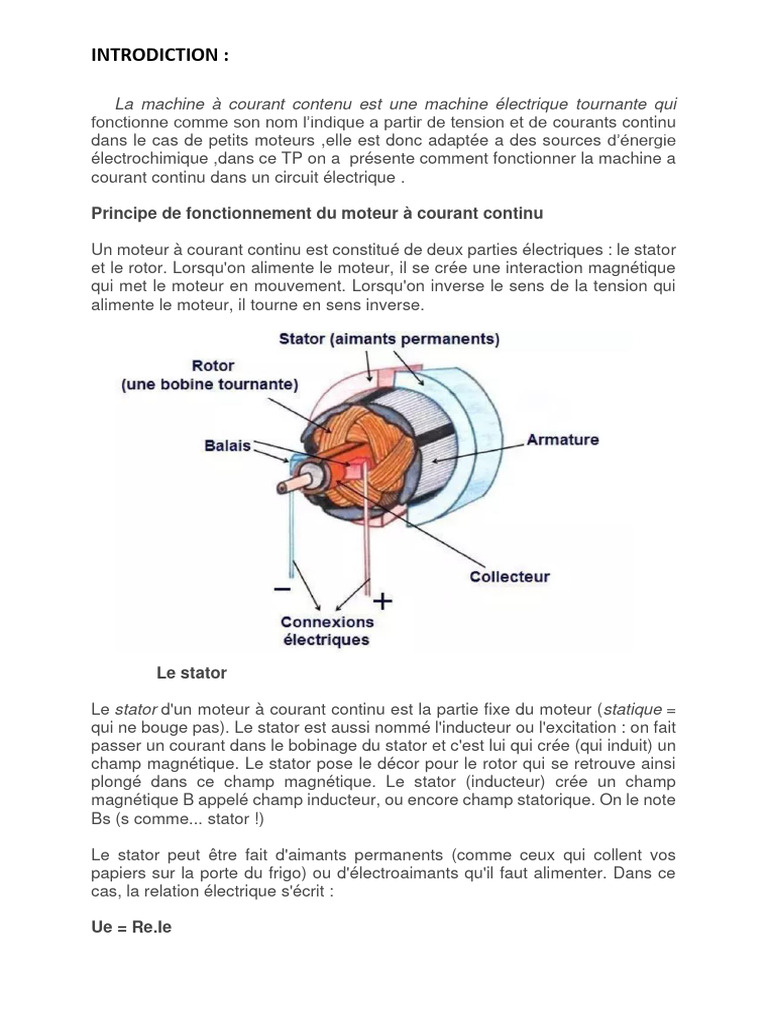

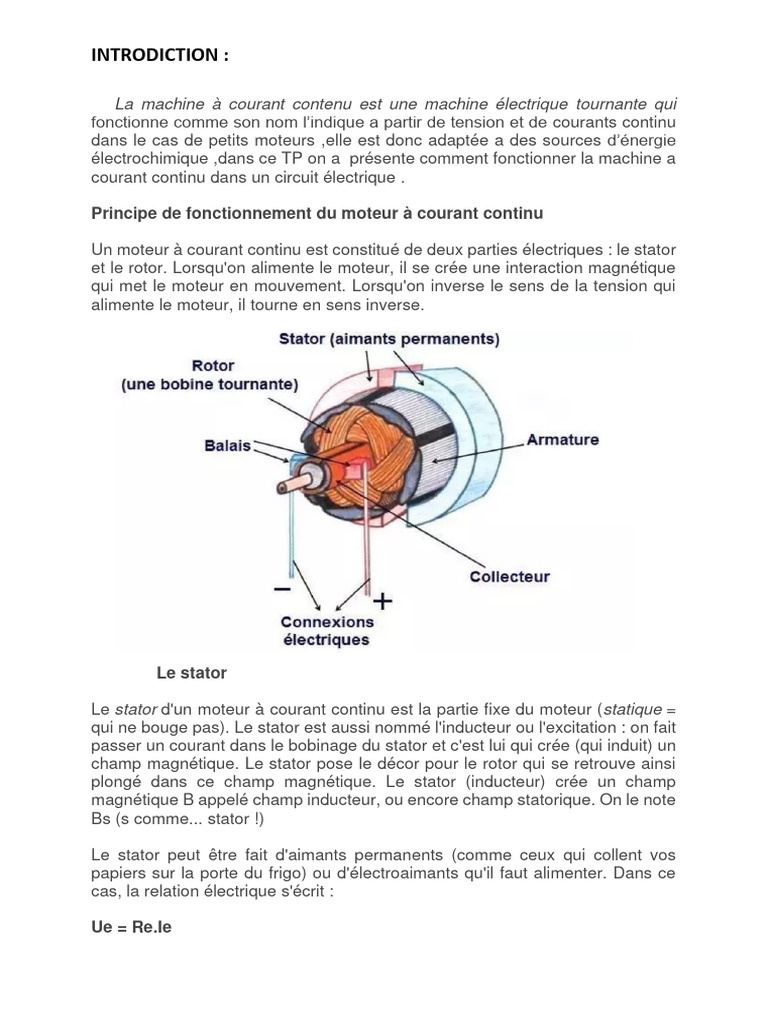

INTRODICTION :

La machine à courant contenu est une machine électrique tournante qui

fonctionne comme son nom l’indique a partir de tension et de courants continu
dans le cas de petits moteurs ,elle est donc adaptée a des sources d’énergie
électrochimique ,dans ce TP on a présente comment fonctionner la machine a
courant continu dans un circuit électrique .

Principe de fonctionnement du moteur à courant continu

Un moteur à courant continu est constitué de deux parties électriques : le stator

et le rotor. Lorsqu'on alimente le moteur, il se crée une interaction magnétique
qui met le moteur en mouvement. Lorsqu'on inverse le sens de la tension qui
alimente le moteur, il tourne en sens inverse.

Le stator

Le stator d'un moteur à courant continu est la partie fixe du moteur (statique =
qui ne bouge pas). Le stator est aussi nommé l'inducteur ou l'excitation : on fait
passer un courant dans le bobinage du stator et c'est lui qui crée (qui induit) un
champ magnétique. Le stator pose le décor pour le rotor qui se retrouve ainsi
plongé dans ce champ magnétique. Le stator (inducteur) crée un champ
magnétique B appelé champ inducteur, ou encore champ statorique. On le note
Bs (s comme... stator !)

Le stator peut être fait d'aimants permanents (comme ceux qui collent vos
papiers sur la porte du frigo) ou d'électroaimants qu'il faut alimenter. Dans ce
cas, la relation électrique s'écrit :

Ue = Re.Ie
INTRODICTION :

C'est la loi d'Ohm pour le stator (excitation) du moteur à courant continu. En

tension et courant continus, l'aspect inductif du stator n'intervient pas. Une
inductance est un court-circuit en continu. Seule la résistance compte.

Flux créé par le stator d'un moteur à courant continue rotor

Le rotor est la partie en rotation du moteur. C'est lui qui tourne. Il est constitué
du bobinage induit. Il faut alimenter cette bobine pour la transformer en
électroaimant qui entrera en interaction avec le stator. Si on n'alimentait pas le
rotor, il ne serait l'objet d'aucune force et ne tournerait pas.

Un système de frottement spécial permet d'alimenter le rotor : des balais (ou

charbons montés sur des ressorts) frottent sur les contacts en rotation : le
collecteur.

LES DIFFÉRENTS MODES D'EXCITATION

D'UNE MACHINE A COURANT CONTINU
1. Excitation indépendante (ou séparée) : le circuit inducteur n'a aucun
point commun avec l'induit.
INTRODICTION :

2. Excitation en dérivation (ou shunt) : le circuit inducteur est en

parallèle avec l'induit.
3. Excitation série : l'enroulement inducteur est en série avec l'induit.
4. Excitation composée (ou compound) : C'est la combinaison des
deux modes d'excitation shunt et série. Dans ce cas il existe deux
types de montage :
a. Montage longue dérivation
b. Montage courte dérivation
les avantages et les inconvenantes de (MCC) :
l’avantage principal de (MCC) réside dans leur adaptation simple ou
moyens permettant de régler ou de faire varier leur vitesse, leur
couple et leur sens de rotation .
Inconvénients Du Moteur À Courant Continu
Sans Balais
Les c

1.Coût élevé: Les moteurs CC sans balais sont généralement plus chers
que les moteurs CC à balais en raison des commandes électroniques
complexes requises pour le fonctionnement.

2.Entretien complexe: Les moteurs sans balais nécessitent des

connaissances et des équipements spécialisés pour la réparation et
l'entretien, les rendant moins accessibles à l'utilisateur moyen.

Partie pratique :
Les composantes utilisant :
1 .Dc machine
2.Dc voltage
3.voltage measurement
4.display
5.scope
6.pawergui
7.step
