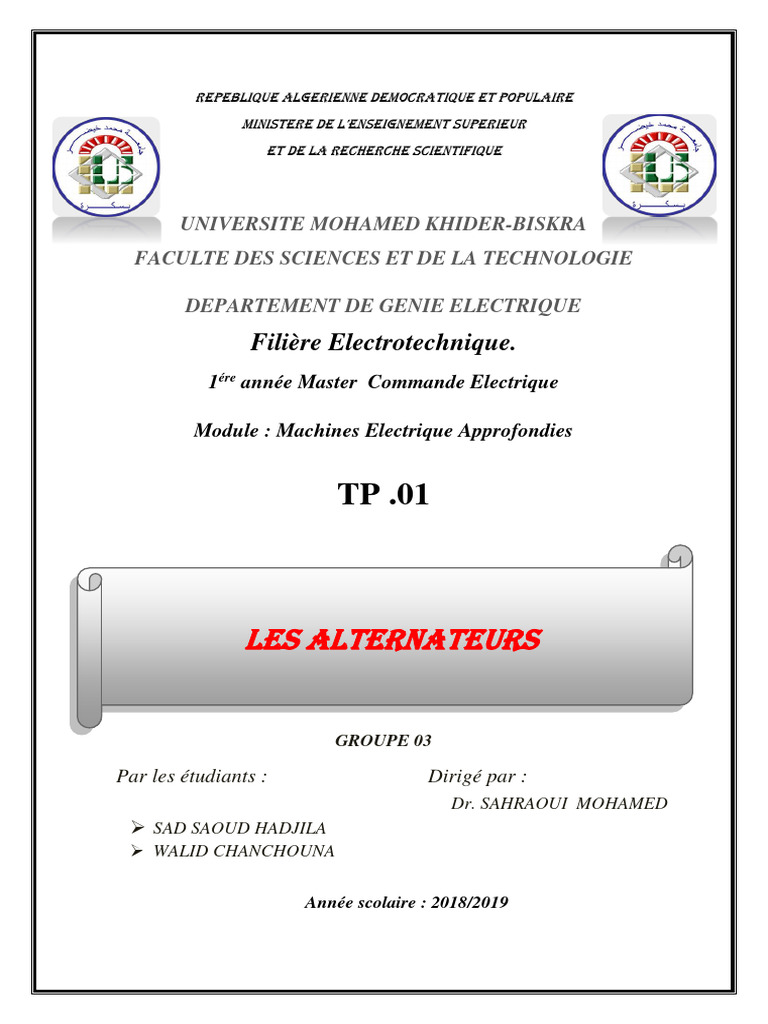

REPEBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR

ET DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE MOHAMED KHIDER-BISKRA

FACULTE DES SCIENCES ET DE LA TECHNOLOGIE

DEPARTEMENT DE GENIE ELECTRIQUE

Filière Electrotechnique.
1ére année Master Commande Electrique

Module : Machines Electrique Approfondies

TP .01

LES ALTERNATEURS

GROUPE 03

Par les étudiants : Dirigé par :

Dr. SAHRAOUI MOHAMED
 SAD SAOUD HADJILA
 WALID CHANCHOUNA

Année scolaire : 2018/2019

Introduction générale :
La machine synchrone est le plus souvent utilisée en générateur, on l’appelle alors alternateur.
Les centrales de production d’énergie électrique sont équipées d’alternateurs triphasés. De
l’alternateur de bicyclette délivrant seulement quelques watts à l’alternateur de centrale nucléaire
fournissant 1,6 GW

Partie pratique 01: Diagrammes de Behn Eschunburg «Linéaire »et

Potier «saturé»
Buts :
- Détermination expérimentale de la réactance synchrone (X) selon B.E.
- Détermination expérimentale des coefficients (α, λ) de potier.

Excitation

La source Alternateur
Moteur

Machine synchrone

Les appareille de mesurée La Charge

Procédés & les manipulations

La vitesse constante 1500tr/min des montages suivant

Manipulation 1 : essai à vide E(J) à vitesse constante.

Alter.
U

A
J(A) 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0 .75
E(v) 8.94 67.3 129.09 178.51 219.04 247.10 267.31 280.59 284.63
ICC (A) 0 0.53 1.06 1.59 2.13 2.66 3.19 3.73 3.99
ZS cal (Ω) 126.98 121.78 112.27 102.83 92.89 83.79 75.28 71.33
XS cal (Ω) 126.46 121.24 111.68 102.19 92.18 83.01 74.41 70.41

1.66
Application numérique : ICC = 𝜶 J 𝛼= =5.33 ICC =5.33 *0.1 =0.53 A
0.3

𝐄 67.3
ZS= 𝐈𝐜𝐜 = = 126.46 Ω
0.53
ZS=XS
𝐗𝐬 = √𝐙𝟐 − 𝐑𝐬𝟐 = √126.982 − 11.42 =126.46 Ω

Manipulation 2 : essai en court-circuit ICC(J) à Nn= Cte

J(A) 0 0.3
Icc(A) 0 1.66

Manipulation 3: Essai en déwatté M1 (V1, I1, J1).

A Charge inductive
Alter.
U Variable

M1 (V1 = 174.3v I1= 1.5 A J1 = 0.6A)

Manipulation 4 : Mesure des résistances par phase statorique

R s = 11.4 Ω
Le travail demandé :

1) dans la plaque signalétique de moteur synchrone utilisé

Tension nominal U= 380 V Facteur de puissance cos 𝜑 = 0.8

Puissance nominale =8.0KW vitesse de rotation n=6088 tr/min
Courant nominal I=6.1 A Fréquence nominal ƒ=50 Hz
2) Traçage du schéma électrique équivalent d’une phase statorique :

3) L’équation de Behn Eschunburg :

⃗⃗⃗⃗
𝑬𝑱
⃗⃗⃗⃗
𝑬𝑱 = ⃗𝑽 + 𝑹𝑰 + 𝒋𝑿𝒔𝑰 𝒋𝑿𝒔𝑰

I ⃗
𝑽
𝑹𝒔𝑰

4) On trace les courbe E(j), Icc (j) dans la même graphique :

(Voir papier millimétré)

5) calcule la réactance synchrone de B.E : EJCC=1V (De la courbe)

𝑬𝑱𝒄𝒄 219.04
𝐄𝐉𝒄𝒄 = 𝒁. 𝑰𝒄𝒄 → 𝒁 = = = 131.95Ω
𝑰𝒄𝒄 1.66

ZS= √𝐑𝐬𝟐 + 𝐗𝐬 𝟐 → 𝐗𝐬 = √𝐙𝟐 − 𝐑𝐬𝟐 = 131.45Ω

6) Les conditions pour utiliser le diagramme de B.E :

Ce diagramme permet de modéliser un alternateur à pôles lisses en l’absence de saturation, ci ta

dire la machine fonctionnée en régime linier (elle n’est pas dans la zone de la saturation)

7) On trace la courbe E (j), ICC (j) le point en déwatté dans la même graphique :
(Voir papier millimétré)
 𝐒𝐓
8) Déterminer (α, λ) 𝐒𝐓 = 𝛌𝐈𝐝 = 𝟏. 𝟒 → 𝛌 = =0.84
𝐈𝐝
𝑺𝑴
𝑺𝑴 = 𝜶𝑰𝒅 = 𝟐. 𝟒 → 𝜶 = =1.44
𝑰𝒅

Les étapes par déterminer de ces paramètres :

 La caractéristique à vide : E=f(J) à vitesse nominale
 La caractéristique à court-circuit : ICC = f(J) à vitesse nominale
 Le point en démâté : (Vd, Id, Jd)

On pointé M (Jd, Vd), et par Id sur caractéristique court-circuit tracé M’ →NM=OM’ ; Ensuite,
nous dessinons une tangente à la courbe E(J) nous tirons parallèlement à ce point N, T le point de la
tangente avec le E(J) Drop T sur MN →S

9) Ecrire l’équations du modèle de potier :

⃗⃗⃗⃗ = 𝐕
𝐄𝐫 ⃗ + 𝐑𝐬𝐈 + 𝐣𝛌𝐈
⃗⃗⃗⃗ − 𝒋𝜶𝑰
𝑱 = 𝑱𝒓

10) les conditions de potier :

Le diagramme de potier en compte de la saturation (dans la zone linéaire),
 L inductance est constant dans la zone saturée
 La relation Ev = f(Ie) n’est valable qu’à vide
 L’intérêt des diagrammes de B.E et de potier est pour déterminer la chute de
tension
11) L'intérêt des diagramme de B.E de Potier :

L’intérêt des diagrammes de B.E et de potier est pour déterminer la chute de tension

∆𝐕 𝐦𝐞𝐬𝐮𝐫é𝐞 (𝐯) = 𝐄v − 𝐕𝐝 = 267.31-174.3=93.01v

BE : ∆𝐕 = 𝐑𝐬𝐈𝐝 + 𝐣𝐗𝐬𝐈𝐝 = √(11.4 ∗ 1.66)2 + (111.68 ∗ 1.66)2 =168.35v

Conclusion générale :
Le modèle B-E est proche du comportement réel de la machine lorsque son circuit magnétique
est non saturé, et a un rotor lisse.
Si on veut prendre en compte la saturation magnétique, il faut utiliser la caractéristique E = f(J).
Cette caractéristique est déterminée à partir du flux commun entre l'induit et l'inducteur. Dans
Behn-Eschemburg on suppose que toute la réaction d'induit participe à la modification de la f.é.m.
pour donner la f.é.m. résultante Et. En fait une partie du flux créé par l'induit n'arrive pas à
l'inducteur. Il n'influence donc pas la f.é.m., il correspond à un flux de fuites. Si on désire travailler
dans la zone saturée on ne peut pas additionner les flux. Il faut donc considérer les ampères tours
communs à l'induit et à l'inducteur qui influencent la valeur de Et ceux qui participent au flux de
fuites. Pour ce faire on utilise le modèle de Potier.
Le diagramme de potier en compte de la saturation (la zone linéaire) et B-E marche pas donne
cette zone allers potier plus précis, Même lorsque le calcul de l'erreur est le plus précis
