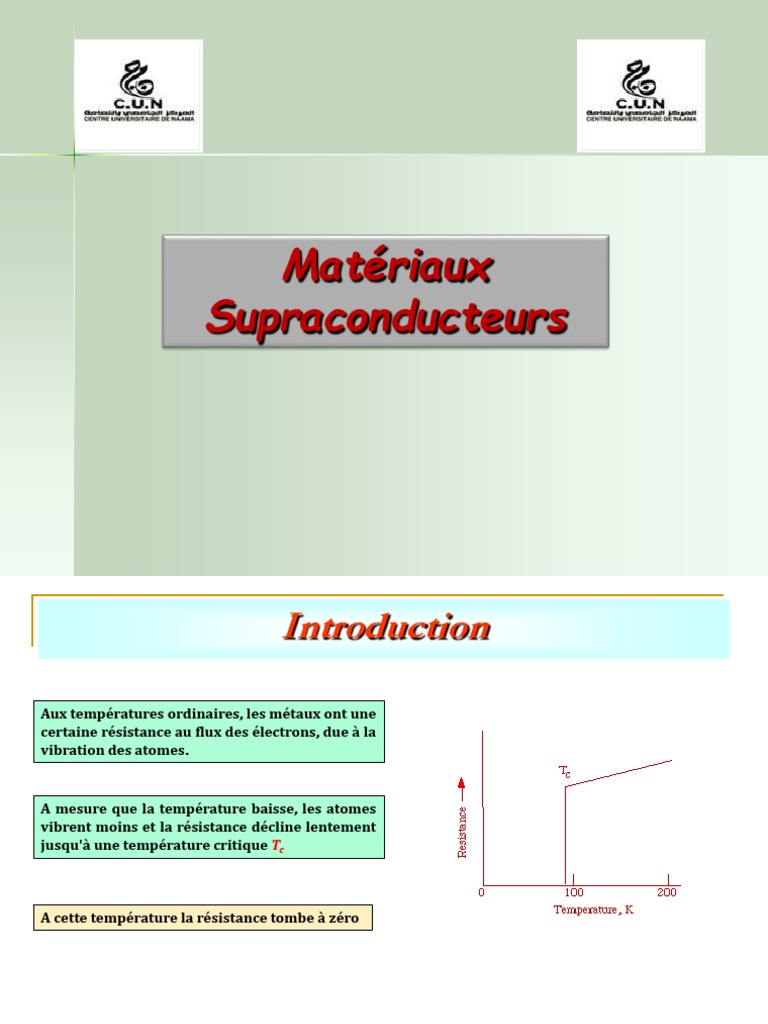

Matériaux

Supraconducteurs
 Introduction
Aux températures ordinaires, les métaux ont une
certaine résistance au flux des électrons, due à la
vibration des atomes.

A mesure que la température baisse, les atomes

vibrent moins et la résistance décline lentement
jusqu'à une température critique Tc

A cette température la résistance tombe à zéro

 Supraconductivité
La supraconductivité est un phénomène qui a lieu à des
températures très basses et pour lequel un métal perd
toute résistance électrique

Les courants électriques peuvent donc circuler à travers un

métal sans aucune dissipation d’énergie.

Un courant peut ainsi circuler indéfiniment dans un circuit,

du moment que ce circuit reste à une température
inférieure à la température critique

La plupart des températures critiques sont

entre 1K et 10K au dessus du zéro absolu.
Mais depuis 1986 , des matériaux ayant des
températures critiques plus élevées ont été
trouvés.
 Supraconductivité
Historique

La supraconductivité a été découverte en 1911 par H.

Kamerlingh Onnes à l'Université de Leiden en Hollande. il
observa que la résistance électrique de certains métaux
comme le mercure, le plomb ou l'étain disparaissait à
basses températures

Prix Nobel 1913

Figure originale de la mesure

de la résistance R(T) du
mercure; Kamerlingh Onnes
(1911)
 Supraconductivité

Résistivité électrique en fonction de Résistivité électrique en fonction de

la température pour un matériel la température pour un métal
supraconducteur contenant des défauts (sale) et
parfait (propre)
 Supraconductivité
La question relative a la valeur de la
résistance électrique dans cet état a été
investiguée en effectuant des expériences
où l'on induisait dans un anneau des
courants supraconducteurs à l'aide d'un
champ magnétique externe

La diminution du courant électrique

avec le temps, déterminée à l'aide de la
variation du champ magnétique induit,
permet de calculer la résistance

d dB di
Loi de Lenz: Vind    S  Ri  L
dt dt dt

R  0  S .B  L.i  C te Le flux total dans un circuit électrique

dépourvu de résistance ne peut pas
changer
 Supraconductivité

Une fois le courant circulant dans le solénoïde a été ajusté

à la valeur voulue, l'interrupteur est abaissé et le circuit
devient un anneau dépourvu de résistance où le flux total
(SB + Li) ne peut donc pas changer
 Supraconductivité
Effets associés a la supraconductivité

Effet des champs magnétiques intenses

  T 2 
La température critique et le champ
critique sont liés par la relation empirique:
H c (T )  H c 0 1    
  Tc 0  
Hc0 valeur maximale du champ magnétique critique (a T=0)
Tc0 valeur maximale de la température critique (a H=0)
 Supraconductivité
Effets associés a la supraconductivité

Effet Meissner

Les lignes du champ magnétique sont expulsées

de l’intérieure du supraconducteur

En fait, le champ magnétique pénètre le corps mais sur une

profondeur très petite appelée Profondeur de pénétration

Ba  0 H
B  0  H  M 

Les courants de surface engendrent un

champ Bi tel que B=0 en son intérieur
B0
 Supraconductivité
Effets associés a la supraconductivité

Effet Meissner

B  0  H  M   0  H   H 

B  0    1
L'échantillon supraconducteur est donc
une substance diamagnétique parfaite
Supraconductivité
Effets associés a la supraconductivité

Effet Meissner
 Supraconductivité
Effets associés a la supraconductivité

Effet des hautes fréquences

Lorsque la fréquence des champs extérieurs augmente et dépasse la valeur (1013 a 1014
Hz), le supraconducteur qui se trouve a T < Tc et H < Hc devient conducteur normal :

Il perd la supraconductivité
 Supraconductivité
Effets associés a la supraconductivité

Longueur de pénétration

Comme B=0 à l'intérieur d'un supraconducteur; c'est-à-dire que l'échantillon réagit à

l'application d'un champ magnétique comme un diamagnétique parfait en générant
des courants de surface

Les courants circulent donc sur une

certaine profondeur et B pénètre
légèrement le supraconducteur
 Supraconductivité
Effets associés a la supraconductivité

Longueur de pénétration

A une dimension, pour un champ magnétique

appliqué parallèlement à la surface, on a les
équations de F. London (1935)

x

L
B( x)  Ba e

m
L 
0 ns e2
 Supraconductivité
Théorie complète de la supraconductivité

Proposée en 1957 par John Bardeen, Leon Cooper et John Schrieffer appelée théorie BCS

Elle explique la supraconductivité par la formation de paires d'électrons (paires de Cooper)

formant alors des bosons et permettant la condensation. Selon cette théorie, l'appariement des
électrons se fait grâce à une interaction attractive entre ceux-ci, causée par leur couplage avec les
vibrations du réseau qu'on appelle phonons
Supraconductivité
Matériaux supraconducteurs
Supraconductivité
Matériaux supraconducteurs
Supraconductivité
Matériaux supraconducteurs
 Supraconductivité
Matériaux supraconducteurs

Composé Tc (K) Hc (T) ou

Hc2 (T)
Al* 1,2 0,01
Pb* 7,2 0.08
Nb 9,2 0.32
NbTi 10 11
PbMo6S8 13 55
YBa2Cu3O7 90 >200
Bi2Si2Ca2Cu3O10 110 >200
 Applications
Transport de l'énergie

La ligne à haute tension supraconductrice

Le gain de place est important, mais le refroidissement à

l'azote liquide nécessite une infrastructure importante
Applications
Lévitation magnétique
Applications
Lévitation magnétique
 Applications
Domaine Médical

Imagerie par Résonnance Magnétique

IRM

Les alliages utilisés en imagerie par

résonance magnétique nucléaire sont
NbTi et Nb3Sn leurs températures
critiques sont de l’ordre de 20 K
