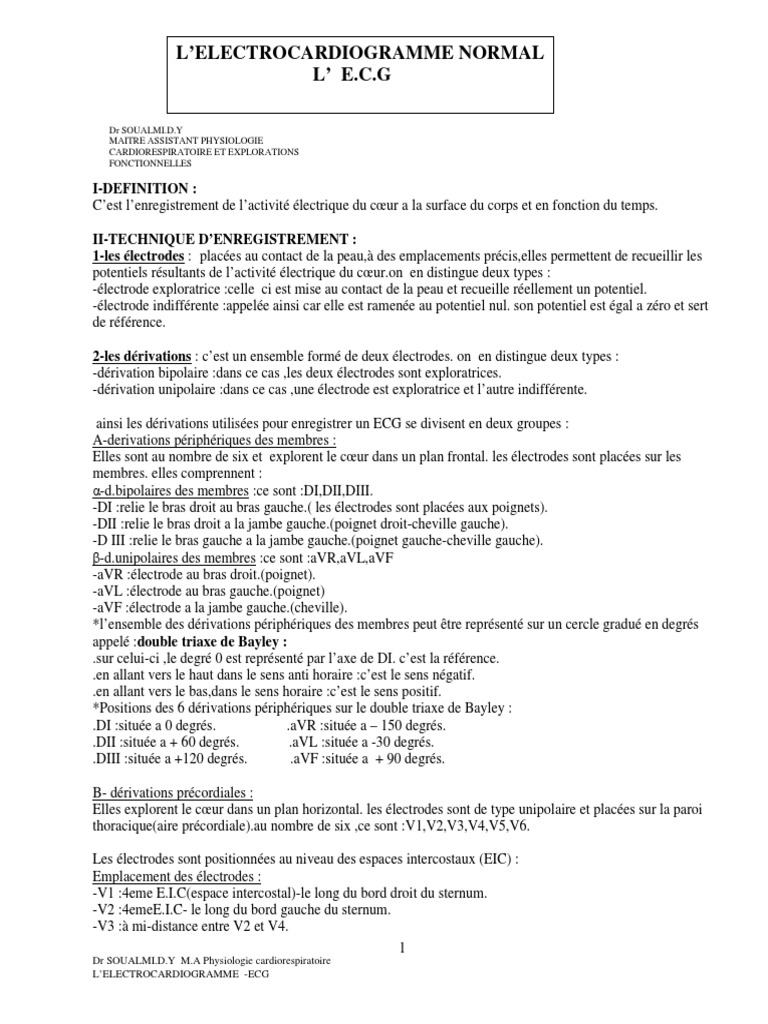

L’ E.C.G
Dr SOUALMI.D.Y
MAITRE ASSISTANT PHYSIOLOGIE
CARDIORESPIRATOIRE ET EXPLORATIONS
FONCTIONNELLES
I-DEFINITION :
C’est l’enregistrement de l’activité électrique du cœur a la surface du corps et en fonction du temps.
II-TECHNIQUE D’ENREGISTREMENT :
1-les électrodes : placées au contact de la peau,à des emplacements précis,elles permettent de recueillir les
potentiels résultants de l’activité électrique du cœur.on en distingue deux types :
-électrode exploratrice :celle ci est mise au contact de la peau et recueille réellement un potentiel.
-électrode indifférente :appelée ainsi car elle est ramenée au potentiel nul. son potentiel est égal a zéro et sert
de référence.
2-les dérivations : c’est un ensemble formé de deux électrodes. on en distingue deux types :
-dérivation bipolaire :dans ce cas ,les deux électrodes sont exploratrices.
-dérivation unipolaire :dans ce cas ,une électrode est exploratrice et l’autre indifférente.
ainsi les dérivations utilisées pour enregistrer un ECG se divisent en deux groupes :
A-derivations périphériques des membres :
Elles sont au nombre de six et explorent le cœur dans un plan frontal. les électrodes sont placées sur les
membres. elles comprennent :
α-d.bipolaires des membres :ce sont :DI,DII,DIII.
-DI :relie le bras droit au bras gauche.( les électrodes sont placées aux poignets).
-DII :relie le bras droit a la jambe gauche.(poignet droit-cheville gauche).
-D III :relie le bras gauche a la jambe gauche.(poignet gauche-cheville gauche).
β-d.unipolaires des membres :ce sont :aVR,aVL,aVF
-aVR :électrode au bras droit.(poignet).
-aVL :électrode au bras gauche.(poignet)
-aVF :électrode a la jambe gauche.(cheville).
*l’ensemble des dérivations périphériques des membres peut être représenté sur un cercle gradué en degrés
appelé :double triaxe de Bayley :
.sur celui-ci ,le degré 0 est représenté par l’axe de DI. c’est la référence.
.en allant vers le haut dans le sens anti horaire :c’est le sens négatif.
.en allant vers le bas,dans le sens horaire :c’est le sens positif.
*Positions des 6 dérivations périphériques sur le double triaxe de Bayley :
.DI :située a 0 degrés. .aVR :située a – 150 degrés.
.DII :située a + 60 degrés. .aVL :située a -30 degrés.
.DIII :située a +120 degrés. .aVF :située a + 90 degrés.
B- dérivations précordiales :
Elles explorent le cœur dans un plan horizontal. les électrodes sont de type unipolaire et placées sur la paroi
thoracique(aire précordiale).au nombre de six ,ce sont :V1,V2,V3,V4,V5,V6.
Remarque :d’habitude l’entregistrement d’un tracé ECG standard comporte 12 dérivations(6 d.periphériques
des membres et 6 d.precordiales),mais on peut être amené à rajouter d’autres dérivations notamment des
d.précordiales. ce sont :
-V7 :5 eme E.I.C gauche,sur la ligne axillaire postérieure.
-V8 :5 eme E.I.C gauche ,sur la ligne passant par l’épine de l’omoplate.
-V9 :5 eme E.I.C gauche ,sur la ligne passant par les apophyses épineuses de la colonne vertébrale.
-V3R :c’est la symétrique de V3 mais sur le côté droit du thorax.
-V4R :c’est la symétrique de V4 mais sur le côte droit du thorax(5 eme EIC droit- ligne medio-claviculaire).
-pour chaque révolution cardiaque ,on observe une succession des ondes suivantes :
P – QRS- T survenant dans cet ordre précis et se répétant a chaque cycle cardiaque et à une fréquence
cardiaque donnée représentant la fréquence cardiaque (Fc).
1-l’onde P :
-Elle est mieux étudiée dans la dérivation D2 car elle est bien enregistrée.
-Elle traduit la dépolarisation des oreillettes.
-durée :< à 0,12 sec.
-amplitude :< à 2,5 mm.
-morphologie :
.petite onde arrondie et positive en D2.
.petite onde négative en aVR.
.aspect biphasique(2 ondes de sens opposées) en V1.
2
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
a-durée du QRS :< à 0,10 sec.
b-l’axe de QRS :est normalement compris entre 0° et + 90° avec une moyenne de +60°.
c-amplitude :l’étude de celle-ci se fait par le calcul des indices :
d-morphologie du QRS :
.dans les dérivations précordiales :
.aspect r/ S en V1V2.
.aspect q/ R en V5V6.
.la zone ou les ondes r et s ont des amplitudes égales est située normalement en V3V4.cette zone est
appelée :zone de transition.
- 4-le segment ST :
Traduit la repolarisation ventriculaire. Le segment ST normal doit être strictement isoélectrique .
5-l’onde T :
-traduit également la repolarisation ventriculaire.
-L’onde T normale a toujours une forme asymétrique et est positive.
3
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
IV-L’INTERPRETATION DU TRACE ECG :
Les étapes à suivre dans l’interprétation du tracé ECG sont :
1-L’étude du rythme cardiaque :
C’est la première étape de l’interprétation du tracé ECG.
le rythme cardiaque normal est :sinusal et régulier.
-le rythme sinusal :est caractérisé par une succession d’ondes P-QRS-T qui se répète(le nœud sinusal a la
commande du rythme cardiaque).
-rythme régulier :dans ce cas,les complexes QRS sont équidistants :avec des intervalles R-R égaux entre eux
(intervalle entre 2 ondes R successives) .
-il faut savoir aussi que sur l’ECG normal :l’intervalle PP = l’intervalle RR.
4
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
CALCUL DE LA FREQUENCE CARDIAQUE SUR L’ECG :
Exemple :
Sur un tracé ECG d’un sujet,la distance séparant les ondes R de 2 deux complexes QRS successifs est de 20
mm.
Calculez alors la fréquence cardiaque.
-étapes à suivre :
Dr SOUALMI.D.Y
MAITRE ASSISTANT PHYSIOLOGIE
CARDIORESPIRATOIRE ET EXPLORATIONS
FONCTIONNELLES
5
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
LES DÉRIVATIONS PÉRIPHÉRIQUES DES MEMBRES
6
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
EMPLACEMENT DES DÉRIVATIONS PRÉCORDIALES
7
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
L’ETALONNAGE STANDARD DE L’ ECG
Abscisses: 25 mm = 1 sec ;
5mm = 0,2 sec ;
1 mm = 0,04 sec
V5V6 :q/R
V1V2 :r /S
8
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
APPAREIL ECG- ELECTROCARDIOGRAPHE
9
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
Disposition des électrodes de L’ECG
10
Dr SOUALMI.D.Y M.A Physiologie cardiorespiratoire
L’ELECTROCARDIOGRAMME -ECG
