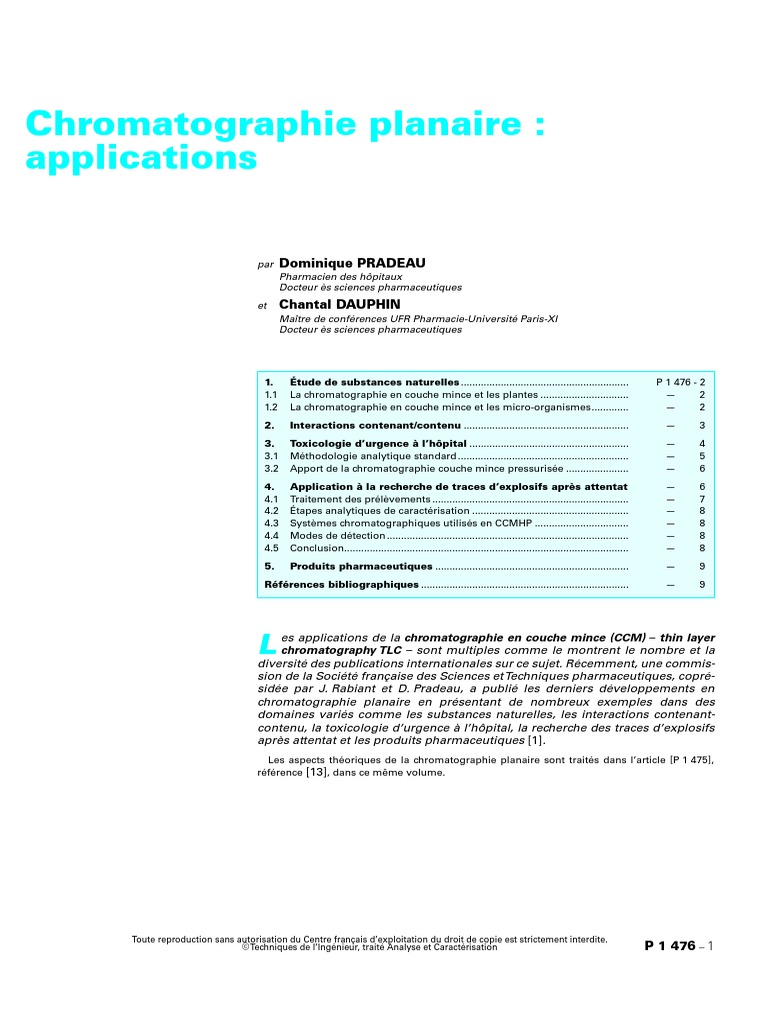

Chromatographie planaire :

applications

par Dominique PRADEAU

Pharmacien des hôpitaux
Docteur ès sciences pharmaceutiques
et Chantal DAUPHIN
Maître de conférences UFR Pharmacie-Université Paris-XI
Docteur ès sciences pharmaceutiques

1. Étude de substances naturelles ........................................................... P 1 476 - 2

1.1 La chromatographie en couche mince et les plantes ............................... — 2
1.2 La chromatographie en couche mince et les micro-organismes............. — 2
2. Interactions contenant/contenu .......................................................... — 3
3. Toxicologie d’urgence à l’hôpital ........................................................ — 4
3.1 Méthodologie analytique standard ............................................................ — 5
3.2 Apport de la chromatographie couche mince pressurisée ...................... — 6
4. Application à la recherche de traces d’explosifs après attentat — 6
4.1 Traitement des prélèvements ..................................................................... — 7
4.2 Étapes analytiques de caractérisation ....................................................... — 8
4.3 Systèmes chromatographiques utilisés en CCMHP ................................. — 8
4.4 Modes de détection ..................................................................................... — 8
4.5 Conclusion.................................................................................................... — 8
5. Produits pharmaceutiques .................................................................... — 9
Références bibliographiques ......................................................................... — 9

es applications de la chromatographie en couche mince (CCM) – thin layer

L chromatography TLC – sont multiples comme le montrent le nombre et la
diversité des publications internationales sur ce sujet. Récemment, une commis-
sion de la Société française des Sciences et Techniques pharmaceutiques, copré-
sidée par J. Rabiant et D. Pradeau, a publié les derniers développements en
chromatographie planaire en présentant de nombreux exemples dans des
domaines variés comme les substances naturelles, les interactions contenant-
contenu, la toxicologie d’urgence à l’hôpital, la recherche des traces d’explosifs
après attentat et les produits pharmaceutiques [1].
Les aspects théoriques de la chromatographie planaire sont traités dans l’article [P 1 475],
référence [13], dans ce même volume.

Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
© Techniques de l’Ingénieur, traité Analyse et Caractérisation P 1 476 − 1
CHROMATOGRAPHIE PLANAIRE : APPLICATIONS _____________________________________________________________________________________________
1. Étude de substances
naturelles
La chromatographie en couche mince (CCM) s’est imposée
comme une des techniques de base dans la recherche sur les subs-
tances naturelles, en raison de sa simplicité de mise en œuvre et de
sa capacité de séparation et d’analyse des mélanges complexes que
constituent les extraits bruts d’origine naturelle.
Elle permet de comparer rapidement et simultanément plusieurs
dizaines d’échantillons, dans des conditions peu onéreuses, et ce
avec une grande flexibilité par rapport aux autres techniques cou-
ramment pratiquées dans le domaine des produits naturels (chro-
matographie liquide haute pression, chromatographie en phase
gazeuse et chromatographie de partage centrifuge...).
Actuellement, dans l’environnement de criblage intensif visant à
découvrir de nouvelles molécules naturelles présentant des activi-
tés biologiques, la CCM est utilisée soit comme outil de criblage pri-
maire systématique (criblage chimique), soit comme méthode de
suivi de fractionnement d’extraits bruts initialement sélectionnés
pour leur activité dans un test déterminé.
La CCM est également pratiquée, en raison de son pouvoir de
résolution, comme technique ultime de séparation de mélanges
complexes lorsque les autres techniques ont échoué.
La recherche sur les métabolites secondaires produits par les
plantes et les micro-organismes a ainsi grandement bénéficié des
multiples possibilités de la CCM.
1.1 La chromatographie en couche mince
et les plantes
Dans ce domaine, les applications ont été extrêmement nombreu-
ses et ont exploité, au cours du temps, les combinaisons les plus
variées offertes par la CCM, tant pour des études qualitatives que
quantitatives.
On peut mentionner, à titre d’exemples non limitatifs, l’utilisation
de différents types de couches minces selon les familles chimiques
à étudier :
— couche mince de polyamides, dans le cas de dérivés phénoli-
ques, de tanins, de glucosides, de flavonoïdes ;
— couche mince de silice, pour les stéroïdes, les dérivés lipidi-
ques (acides gras, dérivés mono, di et triglycérides, sapogénines,
sphingolipides) ;
— couche mince d’alumine, support plus rarement utilisé que le
gel de silice, mais convenant particulièrement à l’étude des terpènes
et de certains alcaloïdes.
La diversité des systèmes éluotropes utilisables, combinée à la
richesse des réactifs de révélation en CCM, a également conduit à
l’élaboration d’« atlas » d’extraits de plantes d’intérêt thérapeutique
[2]. Les chromatogrammes correspondant à deux cent trente plantes
médicinales ont été obtenus dans des conditions parfaitement
définies (solvants de migration, méthodes de détection donnant des
taches colorées intenses et facilement exploitables).
Ces chromatogrammes sont photographiés et enregistrés, consti-
tuant ainsi de véritables empreintes archivées à partir desquelles il
est possible de vérifier la qualité des préparations végétales, notam-
ment dans le cas d’éventuelles falsifications souvent difficilement
décelables par d’autres méthodes analytiques.
En recherche, cet outil contribue aussi à l’étude taxinomique qua-
litative de plantes non déterminées, par un criblage systématique
orienté des familles chimiques donnant des réactions colorées spé-
cifiques (anthrones, coumarines, alcaloïdes, flavonoïdes, sapo-
nines).
Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
P 1 476 − 2 © Techniques de l’Ingénieur, traité Analyse et Caractérisation
Dans la recherche de nouvelles molécules bioactives ou origina-
les, la CCM est utilisée comme technique de routine, pour l’analyse
rapide de fractions obtenues à la suite d’une séparation initialement
basée sur le test d’activité. L’efficacité de la CCM comme technique
de séparation est souvent mise à profit dans la phase ultime de puri-
fication, au moins sur de faibles quantités, lorsque les autres techni-
ques ont montré leurs limites. La chromatographie planaire sous
pression est utilisée dans le cas de séparations particulièrement dif-
ficiles [3].
1.2 La chromatographie en couche mince
et les micro-organismes
Dès son origine, la recherche sur les métabolites secondaires
microbiens a largement utilisé les possibilités les plus diverses de la
chromatographie planaire soit comme méthode simple et rapide de
suivi des différentes étapes de purification, soit comme étape finale
de séparation à l’aide de plaques préparatives.
Pratiquement toutes les publications relatives à l’isolement de
produits d’origine microbienne font état du rapport frontal Rf
comme caractéristique de la molécule purifiée [13].
La capacité unique de cette technique à se prêter à la réalisation
de bioautographies a grandement contribué à l’isolement de nou-
veaux antimicrobiens, d’antifongiques voire d’anticancéreux. Après
mise au point de bonnes conditions de résolution sur la couche
mince, il est possible, par simple contact de la plaque de CCM avec
un plateau ensemencé à l’aide de germes cibles (bactéries, champi-
gnons...) suivi d’une incubation de durée choisie, de localiser la ou
les zones d’inhibition de croissance [4].
On établit ainsi une corrélation entre le Rf d’un produit et son effet
inhibiteur, ce qui permet un suivi remarquablement efficace du frac-
tionnement jusqu’à l’isolement de la molécule active, sans avoir à
doser l’ensemble des fractions issues des essais de séparation. Il
s’avère possible de tirer parti de cet avantage y compris dans la
recherche de produits anticancéreux ; on coule alors directement
sur la plaque de CCM une suspension gélosée de cellules de la
lignée KB.
Nota : la lignée cellulaire KB est une lignée établie, d’origine humaine, dérivée d’un car-
cinome oral. Ces cellules contiennent des séquences du papillomavirus humain (HPV-18).
Dans les années 1980, la chromatographie planaire a connu un
nouveau développement. Initialement limitée à la découverte de
nouvelles molécules présentant des activités biologiques essentiel-
lement dans le domaine de la chimiothérapie antimicrobienne, anti-
virale et anticancéreuse, la recherche de métabolites microbiens a
été étendue à l’étude de produits intéressants pour leur originalité
structurale sans préjuger de leur activité biologique potentielle [5]
[6]. Cette approche consiste à comparer au sein de groupes taxino-
miques les différents extraits de souches cultivées sur des milieux
variés. Les extraits sont déposés, à l’aide d’appareils automatiques,
sur des plaques de silice à raison de 20 échantillons par plaque de
20 cm × 20 cm. Après migration à l’aide de différents systèmes de
phase mobile, les plaques sont soumises à plusieurs modes de révé-
lation (visible, UV 254 nm, 366 nm) dont une batterie de révélateurs
chimiques. Le ou les échantillons présentant une tache caractéristi-
que sont alors sélectionnés pour une culture à plus grande échelle,
afin d’isoler le produit correspondant à la tache détectée et de déter-
miner sa structure.
On peut ainsi cribler simultanément, avec un coût réduit, des
dizaines d’échantillons.
Cette application a fait ses preuves et a conduit à l’isolement de
nombreuses molécules originales.
Considérée comme une technique simple, mais difficilement
automatisable et surtout peu compatible avec les méthodes de cou-
plage UV, masse et RMN, la chromatographie planaire était en
retrait par rapport à la chromatographie liquide sur colonne à haute
____________________________________________________________________________________________
performance (CLHP), qui pouvait bénéficier de l’existence de ban-
ques de données et de moyens informatiques performants pour la
caractérisation quasi automatique des produits dans les extraits
naturels complexes.
Les récentes percées, en particulier dans les domaines de l’auto-
matisation [7] et du couplage chromatographie en couche mince à
haute performance / spectrométrie de masse / spectrométrie de
masse (HPTLC/SM/SM) [8], montrent que la chromatographie pla-
naire est, elle aussi, en pleine révolution technologique et que, dans
un avenir proche, elle pourrait connaître des applications nouvelles
exploitant sa capacité unique d’analyser en parallèle et non
séquentiellement comme les autres techniques, de grandes quanti-
tés d’échantillons.
2. Interactions
contenant/contenu
Les conditionnements en matériaux plastiques sont de plus en
plus utilisés dans l’industrie pharmaceutique, en remplacement du
verre, lourd et cassant. Cependant, ces matériaux ne sont pas iner-
tes vis-à-vis des solutions contenues dans ces conditionnements.
Des phénomènes de migrations entre le contenant et le contenu
peuvent intervenir dans les deux « sens » :
— fixation des constituants de la solution sur le conditionnement,
provoquant une baisse des concentrations et donc de l’efficacité
thérapeutique du médicament ;
— relargage des additifs du matériau plastique dans la solution,
dont les teneurs sont limitées à cause de leurs caractères potentiel-
lement toxiques.
L’analyse des additifs présents en solution peut être réalisée par
chromatographie en couche mince (CCM) après un contact standar-
disé entre la solution et le conditionnement selon les normes de
l’International Conference on Harmonization (ICH2) :
— conditions de conservation : 25 ˚C/60 % H R et 40 ˚C/75 % H R ;
— positionnement des flacons « tête-bêche » pour l’évaluation
complète des matériaux du conditionnement (bouchon compris) ;
— analyse au temps t = 0 et t = 6 mois.
L’originalité de l’approche est l’utilisation de la chromatographie
planaire, ou CCM instrumentale, couplée à la détection multimode :
UV et visible / avant et après révélation. L’intérêt que revêt cette
méthode a été démontré et s’exprime essentiellement en termes de
sensibilité et de spécificité. En effet, contrairement à d’autres techni-
ques chromatographiques, tous les composants potentiellement
extraits sont retrouvés sur la plaque. Deux systèmes chromatogra-
phiques différents sont utilisés pour balayer un large domaine de
classes chimiques de contaminants. Après chromatographie, les
plaques sont détectées à l’aide d’un photodensitomètre scanner,
d’une part en UV direct, et d’autre part dans le visible après
révélation chimique. Le phénomène d’interaction contenant-con-
tenu peut revêtir différents aspects selon le type de matériau en pré-
sence. La meilleure façon d’appréhender les différentes difficultés
est de présenter un exemple concret.
Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
© Techniques de l’Ingénieur, traité Analyse et Caractérisation
CHROMATOGRAPHIE PLANAIRE : APPLICATIONS
Exemple : les additifs recherchés dépendent de la nature du maté-
riau plastique utilisé. Les composés sélectionnés dans cet article cor-
respondent aux grandes classes d’antioxydants :
BHA : butylhydroxyanisol ;
BHT : butylhydroxytoluène ;
Irganox 1010 : tétrakis [(di-tert-butyl-3,5-hydroxy-4-phényl)-
3-propionate] de pentaérythrityle ;
Irganox 1330 : hexa-tert-butyl-2,2’,2",6,6’,6"-(triméthyl-
2,4,6-benzènetriyle-1,3,5-trisméthylène)-4,4’,4"-
triphénol.
Deux types d’extraction sont envisageables :
— extraction liquide/liquide, par contact entre 50 mL de solution de
2 fois 5 mL de dichlorométhane ;
— extraction liquide/solide, par passage de 50 mL de solution au tra-
vers d’une cartouche C18. L’élution de la cartouche est réalisée par
3 mL de chloroforme, avec filtration simultanée en présence de sulfate
de sodium anhydre préimbibé de chloroforme, suivi d’un rinçage du fil-
tre par 2 mL de chloroforme. L’utilisation d’une seringue en verre est
recommandée.
La récupération des solvants d’extraction ou d’élution est effectuée
dans des tubes coniques en verre de 15 mL. L’évaporation de ces sol-
vants est réalisée à sec sous air comprimé (sans chauffage). Les
extraits secs sont repris par un volume de 50 µL de chloroforme, repré-
sentant ainsi une concentration d’un facteur 1 000 des échantillons
(passage de 50 mL à 50 µL).
Deux méthodes de chromatographie en couche mince sont réali-
sées à partir des solutions chloroformiques d’extraction (tableau 1).
Deux détections sont effectuées, avant révélation à 280 nm et éven-
tuellement après révélation, par une solution d’acide phosphomolybdi-
que à 0,5 g % dans l’isopropanol. Des exemples de chromatogrammes
sont présentés figures 1 et 2.
Les figures présentées ont été enregistrées avant révélation.
La quantification est ainsi meilleure qu’après révélation. La
révélation par l’acide phosphomolybdique permet de rendre visibles les
taches correspondant aux composés suivants :
— Irganox 1330
— Irganox 1010
— BHT
Le BHA n’est pas révélé par ce réactif. L’intérêt de la révélation est
qu’elle confirme la nature des composés isolés à partir de l’extrait con-
tenu dans le récipient et permet d’éliminer les composés éventuelle-
ment détectés à 280 nm qui ne seraient pas des additifs du matériau
plastique.
Les chromatogrammes de la gamme d’étalonnage obtenus après
révélation à l’acide phosphomolybdique (détection à 520 nm) sont pré-
sentés figure 3.
Les résultats de ces analyses apportent une garantie complé-
mentaire de l’innocuité des matériaux plastiques vis-à-vis des solutions
médicamenteuses. La chromatographie couche mince, précédée
d’une technique d’extraction, est une méthode simple et rapide d’iden-
tification et de quantification des additifs dans ce cadre d’études, et
elle est tout à fait reconnue au niveau des dossiers d’enregistrement
d’autorisation de mise sur le marché (AMM – partie II-F).
(0)
Tableau 1 – Exemple de recherche d’une interaction
contenant-contenu (1)
Caractéristiques Méthode 1 Méthode 2
Phase stationnaire HPTLC RP 18 à prélaver dans la phase mobile
Méthanol 90 mL Acétonitrile 50 mL
Phase mobile Eau 10 mL Méthanol 25 mL
THF 25 mL
Dépôts 10 µL de chaque 5 µL de chaque extrait
extrait
(1) HPTLC : high performance thin layer chromatography ;
THF : tétrahydrofurane
P 1 476 − 3
CHROMATOGRAPHIE PLANAIRE : APPLICATIONS _____________________________________________________________________________________________

Irganox 1 330

Irganox 1 010

Irganox 1 330

Irganox 1 010
BHA
BHT

BHA
BHT
Ajout 1 mL

Témoin AO 10 µL

Signal détecté (AU)

Ajout 0,5 mL
1 100

860
Témoin AO 5 µL

Signal détecté (AU)

Ajout 0,2 mL 500
620

380
380

260 Témoin AO 2 µL
140 Blanc

140 Artefact cartouche

– 100
10 19,4 28,8 38,1 47,5 56,9 66,2 85
Distance parcourue (mm) 20
Blanc
AU : unités arbitraires d'absorbance
– 100
10 19,4 28,8 38,1 47,5 56,9 66,2 85
Figure 1 – Chromatogrammes de la gamme d’étalonnage
après extraction. Méthode no 1 ; avant révélation ; Distance parcourue (mm)
lecture densitométrique à 280 nm AU : unités arbitraires d'absorbance

Le témoin AO est une solution d'antioxydants (AO) (0,25 mg/mL de

chaque composé) déposée à raison de 2 µL, 5 µL, et 10 µL sur la plaque
3. Toxicologie d’urgence
à l’hôpital
Figure 2 – Chromatogrammes de la gamme d’étalonnage
non extraite. Méthode no 2 ; avant révélation ;
Les recherches toxicologiques à l’hôpital s’effectuent dans un
lecture densitométrique à 280 mm
cadre d’urgence pour identifier le(s) toxique(s) et éventuellement
le(s) doser. Elles doivent, pour la réalisation des analyses, l’interpré-
tation des résultats et le rendu de ceux-ci, prendre en compte les
données cliniques, pharmacodynamiques et pharmacocinétiques. La confirmation de l’identification et/ou le dosage des toxiques
À l’hôpital, elles visent essentiellement à l’identification des médi- s’effectuent par d’autres techniques analytiques : la chromatogra-
caments à potentiel toxique (antidépresseurs, neuroleptiques, hyp- phie en phase gazeuse couplée à un spectromètre de masse, la
notiques, anxiolytiques, antalgiques, antipaludéens...) lors de spectrophotométrie UV-visible ou la chromatographie liquide.
tentatives d’autolyse ou de prises accidentelles chez l’enfant. À cause de la nécessité du traitement de l’échantillon et du déve-
Leur spectre physico-chimique est très variable, car ce sont des loppement, le temps d’analyse en chromatographie planaire (CP)
molécules acides, neutres ou bases faibles, lipophiles ou hydrophi- est supérieur à celui de l’immunométrie.
les, de masse relative comprise entre 100 et 500 daltons. La diffi- Mais, si l’immunométrie permet d’identifier les médicaments
culté de ces analyses relève non seulement du fait que le dont le squelette chimique correspond à ceux des benzodiazépines,
comportement physico-chimique de ces médicaments est relative- des barbituriques et des antidépresseurs tricycliques, elle ne con-
ment homogène au sein d’une même classe chimique, mais que les vient pas à la recherche de l’ensemble des médicaments à potentiel
intoxications sont souvent polymédicamenteuses. Pour faire face à toxique, contrairement à la CP. D’autre part, en immunométrie, dans
cette difficulté, le laboratoire de toxicologie possède différentes une famille chimique certaines molécules ne sont pas détectées en
techniques de recherche : l’immunométrie (immunopolarisation de raison d’un taux de croisement insuffisant, alors qu’en CP, grâce aux
fluorescence et immunoenzymologie) et la chromatographie pla- différents réactifs de révélation et à la densitométrie, ce problème
naire. n’existe pratiquement pas. Enfin, l’immunométrie est une technique
Nota : l’immunométrie (dosage immunologique) repose sur la mise en œuvre d’une ou impossible à adapter à une recherche spécifique pour répondre rapi-
plusieurs réactions d’équilibre entre un antigène et un anticorps. Les méthodes de détec-
tion sont variées : méthodes utilisant un marqueur radioactif, méthodes immunoenzymati- dement au contexte d’une intoxication particulière ; la CP peut y
ques, méthodes utilisant un marqueur fluorescent. répondre en utilisant comme témoin le médicament suspecté.

Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
P 1 476 − 4 © Techniques de l’Ingénieur, traité Analyse et Caractérisation
____________________________________________________________________________________________ CHROMATOGRAPHIE PLANAIRE : APPLICATIONS

■ Traitement de l’échantillon

Irganox 1 330

Irganox 1 010
Le volume de l’échantillon varie entre 10 mL pour le plasma et
50 mL pour le liquide gastrique et les urines ; on lui fait subir les
opérations suivantes :

BHT
— centrifugation ;
— si besoin, filtration et/ou dilution ;
— acidification d’une partie et alcalinisation de l’autre.

■ Extraction :
— liquide-liquide ;
— liquide-solide (Amberlite ou silice greffée).

■ Concentration :
Ajout 3 µL
— évaporation sous azote, à sec vers 50 ˚C ;
— reprise par un solvant (méthanol en général).

■ Dépôt :
Il s’effectue sur 3 plaques CCM de silice avec indicateur de fluo-
rescence ayant des témoins prédéposés :
Signal détecté (AU)

— plaque des barbituriques, benzamides, carbamates, antipalu-

275 déens et antalgiques ;
Ajout 2 µL
— plaque des benzodiazépines ;
205 — plaque des antidépresseurs tricycliques et des phénothiazines.

■ Migration avec les phases mobiles respectives pour chaque

135 plaque :
— chloroforme/diéthylamine/acétone (50/10/40) ;
65
— hexane/diéthylamine/éthanol (75/8/16) ;
Ajout 1 µL
— toluène/acétone (80/12) avec becher d’ammoniaque.
–5
■ Révélation
– 75 ● D’abord observation sous lampe UV à 254 nm pour l’inhibition
10 19,4 28,8 38,1 47,5 56,9 66,2 85 de fluorescence et à 366 nm pour les molécules naturellement fluo-
Distance parcourue (mm) rescentes à cette longueur d’onde.
AU : unités arbitraires d'absorbance ● Ensuite, pulvérisation de réactifs.
– barbituriques, carbamates et benzamides : solution de diphényl-
Figure 3 – Chromatogrammes de la gamme d’étalonnage. carbazone avec du chlorure mercurique puis chauffage (tableau 2) ;
Méthode n°2 ; après révélation ; lecture densitométrique à 520 nm
– antipaludéens et antalgiques (tableau 3) ;
– benzodiazépines : solution d’acide phosphorique, puis solution
d’iodoplatinate de sodium (tableau 4) ;
3.1 Méthodologie analytique standard
– phénothiazines et antidépresseurs tricycliques : solution d’acide
perchlorique, puis solution de nitrite de sodium, puis solution
Pour plus de détails, le lecteur pourra consulter la référence [9]. d’iodoplatinate de sodium (tableau 5) ;
(0)

Tableau 2 – Méthode analytique de mise en évidence des barbituriques, carbamates et benzamides

Observation sous UV (1)

Solution
Témoin Rf Chauffage
de diphénylcarbazone/HgCl2
254 nm 366 nm

Phénobarbital 0,22 + − Violet Violet

Méprobamate 0,55 − − Rose Incolore

Sulpiride 0,50 + − Violet Rose

(1) Avant révélation + signifie une absorption à 254 nm,

– le composé n’absorbe pas à 254 nm ou 366 nm.

Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
© Techniques de l’Ingénieur, traité Analyse et Caractérisation P 1 476 − 5
CHROMATOGRAPHIE PLANAIRE : APPLICATIONS _____________________________________________________________________________________________

(0)

Tableau 3 – Méthode analytique de mise en évidence des antipaludéens et des antalgiques

Observation sous UV
Rf Solution Solution
Témoin d’acide phosphorique d’iodoplatinate de sodium
254 nm 366 nm
Chloroquine 0,90 + Bleu fluo − +
Quinine 0,40 + − Bleu fluo +
Paracétamol 0,36 + − + +

(0)

Tableau 4 – Méthode analytique de mise en évidence des benzodiazépines

Observation sous UV
Rf Solution Solution
Témoin d’acide phosphorique d’iodoplatinate de sodium
254 nm 366 nm
Diazépam 0,78 + − Jaune fluo +
Bromazépam 0,69 + − Jaune fluo +
Zolpidem 0,64 − − Bleu fluo +

(0)

Tableau 5 – Méthode analytique de mise en évidence des phénothiazines et des antidépresseurs tricycliques
Observation sous UV Solution Solution Solution
Témoin Rf d’acide de nitrite d’iodoplatinate
254 nm 366 nm perchlorique de sodium de sodium

Chlorpromazine 0,55 + − Rose Rouge +

Levomépromazine 0,67 + − Violet Violet +
Alimémazine 0,71 + − Orange Orange +
Amitriptyline 0,51 + − Incolore Incolore +
Imipramine 0,42 + − Bleu Bleu +
Clomipramine 0,54 + − Bleu Bleu +

3.2 Apport de la chromatographie couche
mince pressurisée
Qualitativement, la chromatographie couche mince pressurisée
OPLC (Overpressured layer chromatography) ou CCMP en français
présente deux avantages par rapport à la CCM :
— diminution du temps de développement par un facteur 5 dans
la recherche de substances stupéfiantes (caféine, cocaïne, codéine,
codéthyline, héroïne, méthadone, morphine et pholcodine) [10] ;
— augmentation de la résolution, donc de la spécificité, pour la
recherche toxicologique des benzodiazépines passant de
3 molécules séparées en recherche standard à 10 témoins en OPLC
[11].
Quantitativement, seule l’OPLC semble permettre le dosage de
médicaments en milieux biologiques comme celui de la quinine
dans le plasma qui présente un seuil de détection et un temps d’ana-
lyse identiques à celui de la CLHP [12].
Si la chromatographie planaire est complémentaire des autres
techniques chromatographiques, telles que la chromatographie
liquide, elle doit être aussi considérée comme complémentaire des
techniques immunométriques pour la recherche toxicologique,
même si elle nécessite le traitement de l’échantillon qui est de plus
en plus standardisé. De plus, l’automatisation du dépôt, du dévelop-
pement et de la détection en chromatographie planaire s’est consi-
dérablement améliorée ces dernières années.
Enfin, la chromatographie planaire reste une technique de mise
en œuvre simple qui permet une grande facilité d’adaptation aux
problèmes d’analyses en recherche toxicologique d’urgence.
4. Application à la recherche
de traces d’explosifs
après attentat
La chromatographie sur couche mince haute performance
(CCMHP) – high performance thin layer chromatography HPTLC –
est une méthode de choix concernant la séparation et l’identification
de traces de substances explosives récupérées sur des prélève-
ments après attentat.
Dans ce cas, les prélèvements transmis sont, en premier lieu, trai-
tés en surface afin de mettre en solution les substances (composés
organiques et/ou minéraux) à rechercher et à identifier par différen-

Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
P 1 476 − 6 © Techniques de l’Ingénieur, traité Analyse et Caractérisation
____________________________________________________________________________________________ CHROMATOGRAPHIE PLANAIRE : APPLICATIONS

Analyse PRÉLÈVEMENTS Analyse

organique après attentat minérale

Examen physique,
tri, observation

Solvants organiques Eau permutée

TRAITEMENT
(acétone, méthanol …) chaude

Filtration Purification et Filtration

Extraction phase solide concentration Adsorption sur charbon actif
Traitement chimique

Analyses qualitatives Analyses qualitatives

et quantitatives et semi-quantitatives
Méthodes
physico-chimiques

Méthodes Chromatographie
CCMHP/CLHP/CPG
chromatographiques ionique

Dérivation, UV, Détection-Caractérisation Conductimétrie,

chimiluminescence Quantification réfractométrie
dérivation + UV-visible

Interprétation-Conclusions

Rapports techniques,
réquisitions, expertises

Figure 4 – Schéma d’ensemble des étapes de travail successives dans la recherche de traces d’explosifs après attentat

tes méthodes chromatographiques. Une solution acétonique ou
méthanolique puis une solution aqueuse de traitement sont ainsi
préparées à partir de chaque prélèvement. La solution métha-
nolique ou acétonique est concentrée, purifiée, puis les constituants
organiques des substances explosives sont séparés et identifiés par
CCMHP, chromatographie liquide haute performance (CLHP) et/ou
chromatographie en phase gazeuse (CPG). Les composés minéraux
ionisés, ou organiques solubles dans l’eau, sont parallèlement sépa-
rés et identifiés dans la solution aqueuse de traitement par chroma-
tographie ionique haute performance (CIHP) ou par CLHP à polarité
de phases inverse. Dans tous les cas, il s’agit de mettre en évidence
la présence éventuelle de traces des constituants initiaux, car il est
impossible d’identifier avec sûreté des produits de dégradation
intermédiaires, qui constituent souvent des facteurs de gêne et/ou
d’interférence lors des séparations chromatographiques.
Les problèmes analytiques induits par la multitude des produits
gênants entraînés lors des traitements et le fait qu’une détonation
pleinement « réussie » équivaut à une réaction complète, avec
transformation totale des constituants initiaux, impliquent donc la
mise en œuvre de méthodes d’analyse de traces très sensibles et
spécifiques. La CCMHP couplée à des modes de détection visuelle
des composés explosifs chromatographiés, transformés en colo-
rants par pulvérisation de réactifs de dérivation appropriés, est utile
comme méthode de « screening » et convient pour mener à bonne
fin les analyses dans la plupart des cas. Par contre, s’il apparaît
indispensable d’atteindre des seuils de détection plus faibles que
ceux accessibles par CCMHP, la mise en œuvre de méthodes de
séparation et d’identification par CLHP et CPG permet alors de
résoudre, généralement, les difficultés analytiques rencontrées. Le
schéma d’ensemble des étapes de travail successives est présenté
figure 4.
4.1 Traitement des prélèvements
Le traitement peut se concevoir comme une série d’étapes, dont
la réussite conditionne les résultats de l’analyse et la validité des
conclusions qui en découlent.
4.1.1 Observation, tri, examen des prélèvements
Les prélèvements sont d’abord observés attentivement, triés
selon leur nature physique et leur degré de propreté, puis minutieu-
sement examinés, à la loupe si nécessaire, afin d’isoler et d’identi-
fier des éléments du dispositif d’amorçage ou de mise de feu de
l’engin explosif éventuellement recueillis (fils électriques,
mécanismes divers, minuterie, piles, emballages, mèche ou cor-
deau, etc.) et les éléments de l’enveloppe (le contenant) de la charge
explosive. Toutes les inscriptions déchiffrables sont soigneusement
notées (type et caractéristiques du prélèvement, marque et date de
fabrication, origine, numéro de lot, couleur, etc.). Pour chaque type
de prélèvement, la masse et les dimensions ou la surface sont éva-
luées, les formes et les déformations observées sont décrites, etc.
4.1.2 Traitement
Le traitement des prélèvements est effectué en surface, par entraî-
nement au moyen de tampons de coton, etc., exprimés ensuite dans
un solvant, ou par trempage ou lavage direct dans un solvant, afin
de recueillir et solubiliser les traces des constituants d’explosif(s)
projetés sur les prélèvements lors de l’explosion. Les prélèvements,
triés par catégorie, sont traités séparément, un par un, de façon à
préparer successivement, pour chacun d’eux, une solution de traite-

Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
© Techniques de l’Ingénieur, traité Analyse et Caractérisation P 1 476 − 7
CHROMATOGRAPHIE PLANAIRE : APPLICATIONS _____________________________________________________________________________________________
ment dans l’acétone, le méthanol ou, le cas échéant, un autre sol-
vant, puis une solution aqueuse de traitement.
Les principaux modes de traitement sont les suivants :
— lavage par jets de solvant, nettoyage au moyen de tampons de
coton imbibés de solvant ou trempage du prélèvement ;
— frottement avec des tampons de coton sec (entraînement
mécanique) ;
— brossage avec des pinceaux à poils durs (entraînement
mécanique).
Le mode de traitement est fonction :
— de la nature du prélèvement (bois, métal, terre, tissu, verre,
matière plastique...) ;
— de la propreté apparente : présence de liquides d’imprégna-
tion (huiles, essence, eau, etc.) ou présence de cambouis, de grais-
ses, de sang, de poudres d’extincteurs, de produits divers en
surface, etc. ;
— du revêtement (peinture, vernis, etc.) et de l’aspect extérieur
(lisse, poreux, plan, tordu, etc.).
4.2 Étapes analytiques de caractérisation
Ce qui est très difficile à estimer, ce sont les rendements des pro-
cédés de nettoyage des solutions du fait qu’on ne maîtrise pas tous
les paramètres déterminants, liés à des effets de « matrice » com-
plexes et difficiles à prévoir précisément. C’est pourquoi, on préfère
les éviter autant que possible et réaliser plutôt des séparations par
CCMHP bidirectionnelle, avec une phase mobile nettoyante dans le
premier sens et une phase mobile de caractérisation des composés
recherchés dans le deuxième sens de migration. Ces phases mobi-
les sont choisies en fonction de leurs propriétés et des
« empreintes » observées sur les premières chromatoplaques
d’orientation, effectuées à partir de l’extrait brut.
4.3 Systèmes chromatographiques
utilisés en CCMHP
Ils sont résumés dans le tableau 6.
Tableau 6 – Systèmes chromatographiques utilisés en CCMHP
Phase mobile
Trichloréthylène / acétone (90/10)
Éther de pétrole / acétate d’éthyle (90/10)
Hexane / tétrahydrofurane (82/8)
Trichloréthylène saturé d’eau
Acétate d’éthyle saturé d’eau
Dichlorométhane / acétonitrile (90/10)
Éther de pétrole / acétate d’éthyle / acide acétique (70/35/2)
(1)
1) Tétrachlorure de carbone / dichlorométhane (80/20)
2) hexane / acétate d’éthyle (70/30)
(1) Il est en effet possible qu’un mélange de phase mobile amène à une somme supérieure à 100 dans certains cas.
Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
P 1 476 − 8 © Techniques de l’Ingénieur, traité Analyse et Caractérisation
4.4 Modes de détection
En CCMHP, la détection peut être densitométrique (domaine UV)
ou visuelle par dérivation (révélation), en pulvérisant sur la plaque
des réactifs appropriés. Pour ce qui concerne les molécules d’explo-
sifs secondaires courants (esters nitriques, nitramines, dérivés
nitrés aromatiques), les détections par dérivation sont les plus spé-
cifiques à l’aide des réactifs suivants.
■ Le réactif de Griess permet de révéler les esters nitriques et nitra-
mines, après imprégnation de potasse alcoolique à 3 % et chauffage
en étuve à 110 ˚C pendant 10 à 15 min. À noter que, lors de la pulvé-
risation de potasse, la tolite (2,4,6-TNT) est révélée en rouge brique
et le tétryl en orange. Avec le réactif de Griess, les esters nitriques et
nitramines donnent des colorants azoïques rouges.
■ Le réactif de Bratton-Marshall permet de révéler les dérivés nitrés
aromatiques, notamment DNT et TNT en violet-parme.
4.5 Conclusion
La CCMHP est très performante pour mener à bien la plupart des
analyses complexes que nous avons à conduire, en particulier
lorsqu’il s’agit de séparer des isomères ou des molécules de struc-
tures voisines (exemple : nitroglycérine et pentrite). Les seuils de
détection sont satisfaisants dans la majorité des cas (10 à 20 ng).
La CCMHP est, enfin, une méthode économique, rapide, évolutive
et souple, dont les seuils de détection sont souvent compétitifs avec
ceux obtenus parallèlement en CLHP. La possibilité de réaliser des
chromatographies bidirectionnelles est, par ailleurs, un grand avan-
tage dans le cas de solutions sales ; ces chromatographies bidirec-
tionnelles permettent, s’agissant de solutions « sales » contenant
souvent des traces d’explosif(s) en très faibles concentrations
mélangées à des substances gênantes majoritaires :
— d’utiliser les propriétés « nettoyantes » de certains éluants
dans le premier sens de migration et d’éviter, ainsi, de mettre en
œuvre systématiquement des procédés de purification aux rende-
ments souvent aléatoires dans des milieux complexes ;
— de combiner les actions de phases mobiles aux propriétés dif-
férentes, afin d’assurer la fiabilité du résultat obtenu.
(0)
Composés séparés
Pouvoir nettoyant dans le cas de solutions sales :
hexogène (RDX), nitroglycérine (NG), pentrite (PETN),
dinitrotoluène (DNT), trinitrotoluène (TNT)
Bonne deuxième phase de confirmation de la pentrite
Esters nitriques et nitramines
Deux développements successifs
Excellent pouvoir nettoyant dans le cas de solutions sales
Permet de séparer nettement TNT, DNT et MNT
Leurs isomères ne sont pas séparés
Nitrocellulose
Hexogène (RDX) et octogène (HMX)
Isomères de DNT (dinitrotoluènes), de TNT, de DNN (dinitronaphtalènes),
du TNP (trinitrophénol), du tétryl, du TNB (trinitrobenzaldéhyde)
Phases associées en chromatographie bidirectionnelle
Isolent les isomères de DNT et TNT
____________________________________________________________________________________________ CHROMATOGRAPHIE PLANAIRE : APPLICATIONS

5. Produits pharmaceutiques
Dans l’industrie pharmaceutique, la chromatographie en couche
mince est utilisée au laboratoire de contrôle de qualité pour analy-
ser des matières premières et des produits finis.
En effet, cette méthode répond naturellement aux objectifs de
réduction des coûts de contrôle car elle est facile à mettre en œuvre,
nécessite des volumes de solvant beaucoup plus faibles que la chro-
matographie en phase liquide tout en conservant des caractéristi-
ques analytiques proches de celles-ci.
Afin de profiter pleinement des performances de cette technique,
plus particulièrement dans le domaine de la quantification, il est
nécessaire d’investir dans un matériel adapté : le déposeur automa-
tique est indispensable pour la reproductibilité du dépôt, le densito-
mètre scanner pour la quantification du résultat, la vidéo-
documentation pour l’archivage (assurance qualité). Au-delà de
l’achat d’un tel matériel, la motivation des techniciens est un atout
essentiel car il faut bien admettre que la CCM garde une image de
technique désuète, peu fiable et approximative par rapport, en par-
ticulier, à la chromatographie en phase liquide.
La mise en œuvre de cette méthode a considérablement évolué
ces dernières années. Une instrumentation particulière a été déve-
loppée. Elle nécessite donc une formation pour le personnel techni-
que.
■ Identification de composés connus
Dans les diverses pharmacopées, l’identification de nombreux
composés (stéroïdes, antibiotiques, acides aminés, sucres, barbitu-
riques, huiles essentielles, etc.) et la recherche de substances appa-
rentées (vitamines, barbituriques, antioxydants, etc.) se font par
chromatographie en couche mince.
■ Essai de pureté
découle, d’une matière première destinée à être utilisée comme
médicament.
Exemple : dans la Pharmacopée américaine (USP), la monographie
du dichlorhydrate de triéthylamine décrit une recherche d’impuretés de
synthèse (diéthylènetriamine, 1-(2 aminoéthyl)pipérazine et tris (2-ami-
noéthyl)amine par CCM.
● Produits de dégradation
Les études de stabilité conduites sur les médicaments nécessitent
l’identification voire le dosage des produits de dégradation.
Exemple : un cardioplégique contenant de la procaïne génère par
hydrolyse l’acide p-aminobenzoïque (PABA) et le diéthylaminoéthanol.
Le PABA a été dosé dans des échantillons d’un même lot de cardioplé-
gique ayant subi quatre cycles différents de stérilisation ainsi que dans
plusieurs lots de ce même cardioplégique fabriqués sur cinq ans et
stockés à température ambiante à l’abri de la lumière.
Ce produit de dégradation a été quantifié par densitométrie scanner
après une chromatographie sur couche mince horizontale.
La méthode a été validée, sa sensibilité est égale à 29 ng, elle est
linéaire entre 30 et 510 ng, elle a une bonne répétabilité et reproducti-
bilité de l’ordre de 3 %.
● Dosage de produit fini
Exemple : la fabrication de gélules décontaminantes contenant plu-
sieurs antibiotiques (vancomycine, tobramycine, colistine) nécessite
une quantification de ces trois principes actifs. Or, ce mélange ne peut
être analysé par les méthodes microbiologiques ni par chromatogra-
phie en phase liquide, ce qui est classique avec des mélanges d’antibio-
tiques.
Après développement et révélation, la concentration de chacun des
trois antibiotiques est déduite des droites d’étalonnage correspondan-
tes reliant la concentration des étalons à la surface. Les coefficients de
corrélation sont satisfaisants (0,997 à 0,999).
En conclusion, cette méthode a tout à fait sa place dans le
domaine de l’analyse du médicament en contrôle de qualité ou dans
le cadre de l’établissement d’un dossier d’AMM.

● Impuretés de synthèse
Pour de plus amples renseignements sur cette technique et
La recherche des impuretés de synthèse dans les matières pre- sur ses applications, le lecteur pourra consulter les références
mières a pour but d’assurer la qualité, et la sécurité sanitaire qui en bibliographiques [14] à [27].

Références bibliographiques

Références du texte
[1] PRADEAU (D.) et RABIANT (J.). – Nouvelles
perspectives en chromatographie planaire.
II. Applications. Rapport d’une commission
SFSTP, STP Pharma Pratiques, vol. 9, no 1,
p. 81-115 (1999).
[2] WAGNER (H.) et BLADT (S). – Plant drug ana-
lysis, a thin layer chromatography atlas.
Springer (2e éd.) (1996).
[3] HOSTETTMANN (K.), TERREAUX (C.),
MARSTON (A.) et POTTERAT (O.). – The role
of planar chromatography in the rapid scree-
ning and isolation of bioactive compounds
from medicinal plants. J. Planar Chromato-
graphy – 10, 4, p. 251-257, (1997).
[4] RAHALISON (L.), HAMBURGER (M.),
HOSTETTMANN (K.), MONOD (M.) et
FRENK (E.). – A bioautographic agar overlay
method for the detection of antifungal com-
pounds from higher plants. Phytochemical
Analysis, 2, p. 199-203 (1991).
[5] DRAUTZ (H.) et ZÄHNER (H.). – A new
method of screening for secondary metabo-
lite in Streptomyces. K.P. Schaal et
G. Pulverer Éds. p. 515-519. Actinomycetes,
Zbl. Bakt Suppl. vol. 11, G. Fischer Verlag,
Stuttgart (1981).
[6] ZÄHNER (H.), DRAUTZ (H.) et WEBER (W). –
Novel approaches to metabolite screening.
J. D. Bu’ Lock, L. J. Nisbet et D. J. Winstanley
Éds. p. 51-70 Bioactive Microbial Products,
Search and Discovery, Academic Press, Lon-
dres (1982).
[7] HOOK (D.J.). – Approaches to automating the
dereplication of bioactive natural products.
The key step in high throughput screening of
bioactive materials from natural sources.
J. Biom. Screening, 2, 3, p. 145-152 (1997).
[8] WILSON (I.D.). – Advances and applications
in the use of HPTLC-MS-MS. J. Planar Chro-
matography, 9, 2, p. 84-91 (1996).
[9] STOCCO (J.). – Apport de la chromatogra-
phie couche mince moderne et instrumen-
tale en toxicologie d’urgence et suivi
thérapeutique. 3es Entretiens de Chromato-
graphie Planaire, Faculté de Pharmacie –
Paris XI (17 juin 1992).
[10] PRADEAU (D.), PRAT (J.J.), DELVORDRE (P.)
et PROGNON (P). – Apport de la chromato-
graphie couche mince pressurisée avec
détection photodensitométrique à la recher-
che et à l’identification des substances stupé-
fiantes. Ann. Fals Exp. Chim., 81, 869, p. 229-
241 (1988).
[11] BERNARD (C.), STOCCO (J.), PROGNON (P.),
SINEGRE (M.) et HAMON (M.). – Dosage
plasmatique de la quinine par chromatogra-
phie couche mince pressurisée. 3es Entre-

Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
© Techniques de l’Ingénieur, traité Analyse et Caractérisation P 1 476 − 9
CHROMATOGRAPHIE PLANAIRE : APPLICATIONS _____________________________________________________________________________________________
tiens de Chromatographie Planaire, Faculté
de Pharmacie – Paris XI (16 juin 1992).
[12] BERNARD (C.), STOCCO (J.), SINEGRE (M.)
et POSTAIRE (E.). – Analytical separation of
ten benzodiazepine by overpressured-layer
chromatography. 2es Entretiens de Chroma-
tographie Planaire, Faculté de Pharmacie –
Paris XI (17 juin 1991).
Dans les Techniques de l’Ingénieur
[13] SIOUFFI (A.M.), POSTAIRE (E.) et
PRADEAU (D.). – Chromatographie planaire.
[P 1 475]. Traité Analyse et Caractérisation
(1991).
À consulter
[14] BERTSCH (W.), HARA (S.), KAISER (R.E.) et
ZLATKIS (A.). – Instrumental HPTLC. Hüthig
éd., Allemagne (1980).
Toute reproduction sans autorisation du Centre français d’exploitation du droit de copie est strictement interdite.
P 1 476 − 10
[15] CALISTI (C.), PAREY (F.), GLEIZE (J.),
HAMART (A-M.) et BRUNIN (S). – Utilisation
de plaques chromatographiques HPTLC pour
l’analyse de traces d’explosifs après attentat.
Publication interne du Laboratoire Central de
la Préfecture de Police (1987).
[16] CALZIA (J.). – Les substances explosives et
leurs nuisances. Dunod éd., Paris (1969).
[17] FORESTIER (H.). – Caractérisation de traces
d’explosifs après attentat (I, II). Revue Inter-
nationale de Police Criminelle, no 277 (1974).
[18] FORESTIER (H.). – Caractérisation de traces
d’explosifs après attentat (III, IV). Revue Inter-
nationale de Police Criminelle, no 325, 326
(1979).
[19] JORK (H.), FUNK (W.), FISCHER (W.) et
WIMMER (H.). – TLC reagents and detection
methods. vol. 1a, VCH. éd., Weinheim and
New York (1990).
[20] MEYER (R.). – Explosives. Verlag Chemie éd.,
Allemagne (1993).
[21] PRAT (Y.) et FORESTIER (H.). – Microchroma-
tographie sur couches minces de composés
nitrés ou aminés, aliphatiques ou aromati-
© Techniques de l’Ingénieur, traité Analyse et Caractérisation
ques. Mémorial des Poudres, tome XLV,
p. 215-221 (1964).
[22] QUINCHON (J.). – Les poudres, propergols et
explosifs. Technique et Documentation éd.,
Paris (1982).
[23] SARBACH (C.) et POSTAIRE (E.). – Matières
plastiques et médicaments. Revue de
l’ADPHSO, tome 20, no 4, p. 77-82 (1995).
[24] SARBACH (C.), YAGOUBI (N.),
SAUZIÈRES (J.), RENAUX (C.), FERRIER (D.)
et POSTAIRE (E.). – Migration of impurities
from a multilayer plastics container into a
parenteral infusion fluid. Intern. J. of Phar-
maceutics, 140, p. 169-174 (1996).
[25] YINON (J.) et ZITRIN (S.). – Modern methods
and applications in analysis of explosives.
Wiley and sons Ltd éd., Grande Bretagne
(1996).
[26] YINON (J.) et ZITRIN (S.). – The analysis of
explosives. Pergamon Press éd., Oxford
(1981).
[27] YINON (J.). – Forensic and environmental
detection of explosives. Wiley (1999).
