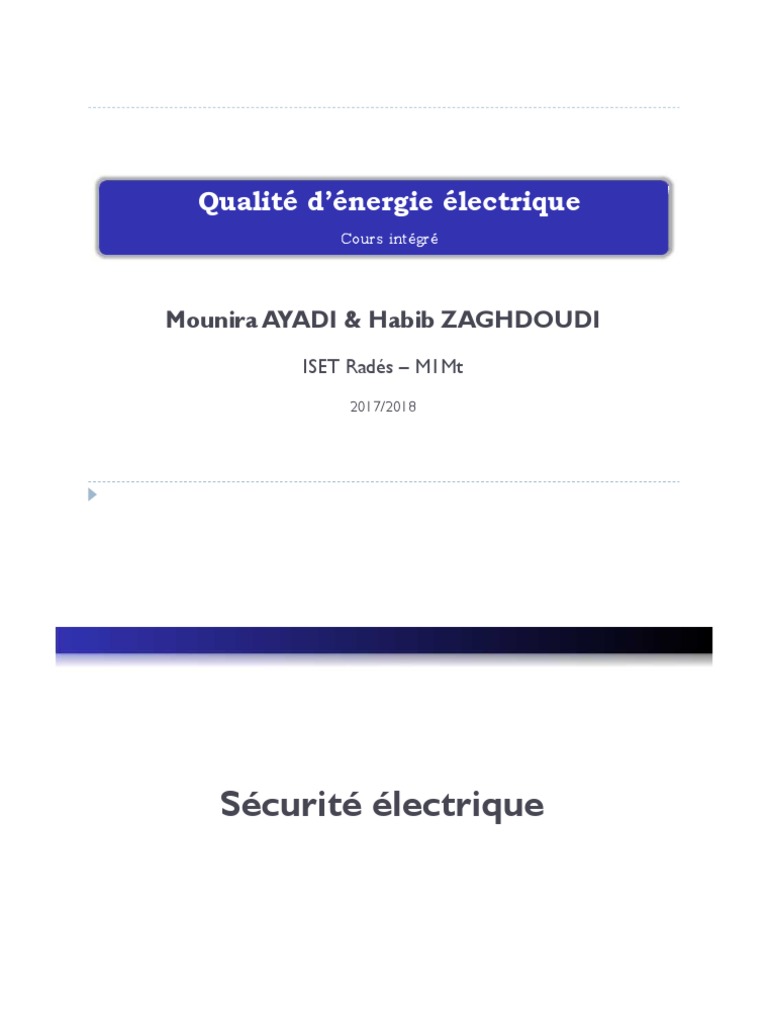

Qualité d’énergie électrique
Cours intégré
Mounira AYADI & Habib ZAGHDOUDI

ISET Radés – M1Mt
2017/2018
Mounira AYADI Régulation industrielle

Chapitre 1
Sécurité électrique
Mounira AYADI Régulation industrielle 2

Chapitre 1 : Sécurité Electrique
A. Généralités sur la sécurité électrique

A. Généralités sur la sécurité
Chapitre 1 électrique
: Sécurité Electrique
1. Normes de sécurité électrique
Dans le cadre du Code du travail,
Les textes réglementaires sont élaborés à partir de décrets

pris par le ministre de tutelle afin d’assurer l’hygiène et la
protection des travailleurs.
 Les textes législatifs fixant les objectifs sont constitués de

lois votées par l’Assemblée Nationale, de décrets issus des
lois signées par le ministre concerné, d’arrêtés ministériels
fixant les moyens, de circulaires et de notes techniques
analysant le texte du point de vue de son application.

Organisation des textes législatifs et normatifs
Cycle de vie
Textes LEGISLATIFS Textes NORMATIFS
Fixent les buts Apportent les solutions
votée par l'Assemblée
nationale, elle définit
des objectifs
LOIS Ministère de l’industrie
Prescriptions
administratives et de la recherche
•Décrets
•il découle d'une loi
•il est signé par le ministre du gouvernement concerné
Commissariat
•Arrêtés à la normalisation
•il est signé par le ministre du gouvernement
•il précise les moyens
•Circulaires
émise pour les services techniques ou administratifs des
AFNOR
ministères, elle est destinée aux fonctionnaires; elle
analyse les textes et détermine une ligne d'action
•Notes techniques Bureaux de normalisation

destinée aux fonctionnaires, elle donne une interprétation
technique d'un point particulier
•Fiches techniques
•Avis UTE (Électricité)
2. Organisation des normes électriques
Les normes électriques sont des recueils de règles, de

prescriptions et de méthodes destinées aux constructeurs de
matériel électrique, aux professionnels électriciens, ou non-
électriciens exposés aux risques électriques.
Les organismes des normes électriques sont :

 AFNOR :Association Française de NORmalisation.
 UTE : Union Technique de l’Electricité (bureau associé à l’AFNOR).
 CEI : Commission Electrotechnique Internationale (Genève).
 CENELEC : Comité Européen de Normalisation ELECtrotechnique
(Bruxelles).
 INNORPI : Institut National de la NORmalisation et de la Propriété
Industrielle.

• L'INNORPI est un établissement public à caractère non administratif, doté

de la personnalité civile et de l’autonomie financière.
• Créé par la loi n° 82-66 du 6 août 1982, il est placé sous la tutelle du
Ministère chargé de l’industrie, de l’énergie et des petites et moyennes
entreprises. Il est géré par un Conseil d’Entreprise représentant les
différents ministères concernés.
• L'INNORPI a pour mission « d’entreprendre toutes actions concernant la
normalisation, la qualité des produits et services et la protection de la
propriété industrielle».
• Dans ce cadre, l’Institut centralise et coordonne tous les travaux, études et
enquêtes dans ces divers domaines. Il joue un rôle d’information et de
formation.

Les publications internationales CEI ou européennes CENELEC

sont des recommandations ayant pour but une harmonisation
internationale des normes en vigueur dans les différents pays
concernés.
En France la normalisation est réglementée par décrets de lois,

aboutissant aux normes homologuées NF C ou UTE C dans les
domaines de l’électricité.

3. Décret du 14 novembre 1988
Décret 88–1056 du 14 novembre 1988 pris pour l’exécution des

dispositions qui concerne la protection des travailleurs dans les
établissements qui mettent en œuvre des courants électriques.
Ce décret traite la protection des travailleurs dans les

établissements soumis au code du travail (livre 2, titre 3) qui
mettent en œuvre des courants électriques.



4. Définitions Fondamentales de la norme UTE C18.510
4.1. Masses métalliques

Eléments conducteurs accessibles, sans potentiel défini, pouvant en cas de défaut,
être porté à un potentiel différent de celui de la terre.
4.2. Conducteur actif : Décret 88.1056 SECTION I

« Conducteur normalement affecté à la transmission de l’énergie électrique, tel
que les conducteurs de phase et le conducteur de neutre en courant alternatif,....;
toutefois le conducteur PEN n’est pas considéré comme conducteur actif ».
4.3. Ouvrage électrique : UTE C18.510 Art 2.2.2

« ..on appelle ouvrages électriques les ouvrages comprenant l’ensemble des
matériels, des appareillages, des canalisations, assurant la production, la distribution
et l’utilisation de l’énergie électrique ».

4.4.Travaux : UTE C18.510 Art. 2.4.1

« Toute opération dont le but est de réaliser, de modifier, d’entretenir ou de
réparer un ouvrage électrique. Les travaux font l’objet d’une étude programmée et
d’opérations préparées à l’avance ».
4.5. Interventions : UTE C18.510 Art. 2.4.2

« Opérations, de courte durée et n’intéressant qu’une faible étendue de
l’ouvrage, réalisées sur un équipement. Les interventions font l’objet d’une
analyse sur place. La notion d’intervention est limitée aux domaines de la TBT
et de la BT ».
 Intervention de dépannage : Remédier rapidement à un défaut susceptible de
nuire...
 Intervention de connexion avec présence de tension : Connexion et
déconnexion des conducteurs sur des circuits maintenus sous tension.
 Intervention de remplacement : Remplacement d’appareillage (fusible,
lampes..) pouvant être effectué avec présence de tension, sans risque particulier
notamment d’explosion et de contact direct.

4.6. Manœuvres : UTE C18.510 Art. 2.4.3

« Opérations conduisant à un changement de la configuration électrique
d’un réseau, d’une installation, ou de l’alimentation électrique d’un
équipement. Ces opérations sont effectuées au moyen d’appareils
spécialement prévus à cet effet (interrupteur, disjoncteur, sectionneur..).. »
 Manœuvres d’exploitation : Modification de l’état électrique d’un
réseau...Mise en marche, réglage, ou arrêt d’équipement...Connexion,
déconnexion d’équipements amovibles prévus pour être connectés ou
déconnectés.
 Manœuvres d’urgence : Imposées par les circonstances pour la
sauvegarde des personnes et des biens.
 Manœuvres de consignation : Opérations coordonnées effectuées pour
réaliser la consignation (ou la déconsignation) d’un réseau, d’une installation
ou d’un équipement. Les manœuvres de consignation peuvent être
exécutées localement ou à distance.

4.7. Installation électrique : UTE C18.510 art 2.2.4

« ..Le terme installation regroupe l’ensemble des matériels électriques qui
transforment et distribuent au moyen de canalisations fixes l’énergie électrique
d’une façon globale et permanente.. »
4.8. Equipement électrique : UTE C18.510 art 2.2.5

« ..Canalisations et appareillage des moteurs et autres appareils utilisant l’énergie
électrique ».

5. Domaines de tension
DOMAINES DE TENSION
TBT : très basse tension Décret n° 88-1056
BT : basse tension (divisée en domaines A et B ) (France 1996- Tunisie 2003)
HT : haute tension (divisée en domaines A et B )

B. Les dangers du
courant électrique

B. Les dangers du courant
électrique
1. L’électrisation et les chocs électriques
1.1. Electrisation ou électrocution?

Il ne faut pas confondre l'électrisation avec l'électrocution. En effet,
l'électrisation désigne l'ensemble des manifestations et lésions provoquées
par le passage d'un courant électrique à travers le corps. Lorsque
l'électrisation provoque le décès, et uniquement dans ce cas là, on parle
d'électrocution.

électrique
1.2. Les valeurs du courant pouvant être mortelles :

50 mA en courant continu
25 mA en courant alternatif
1.3. La résistance opposée par le corps humain au passage du

courant électrique dépend de plusieurs facteurs :
Tension de contact UC : tension appliquée entre deux parties du corps.
Etat et humidité de la peau : peau rugueuse ou lisse, sèche ou humide.
Nature du contact avec le sol : pieds nus ou avec chaussures.

électrique
L’évaluation expérimentale de la résistance du corps humain

est de 1000Ω, dans les conditions suivantes :
Peau humide, sans chaussures et dans un local mouillé.
Dans ces conditions, il pourrait y avoir danger pour la tension

limite fixée à :
UL = 0,025.1000=25V.

électrique
2. Les effets du courant sur le corps humain
2.1. Les effets physiologiques du courant alternatif à 50Hz

Le courant électrique a une action sur les principales fonctions
vitales : la respiration et la circulation sanguine. Il peut également
provoquer des brûlures en traversant l’organisme. Les effets de
l’intensité sur une personne adulte est pendant un temps
indéterminé :
De 0 à 0.5mA : aucune sensation.
De 0.5 à 10mA : sensation très faible.
De 10 à 30mA : tétanisation musculaire, c’est une contraction qui, dans
certains cas, accroche la victime à la partie sous tension.
De 30 à 75mA : seuil de paralysie respiratoire.
De 75mA à 1A : seuil de fibrillation cardiaque irréversible : la fréquence
du courant provoque un désordre du rythme cardiaque, qui s’ajoute aux
brûlures provoquées par le passage du courant.

électrique

électrique
2.2. Paramètres d’évaluation des risques

Les quatre paramètres interdépendants à prendre en compte
pour l’évaluation du niveau des risques :
 Ic : courant qui circule dans le corps humain

 Uc : tension appliquée au corps
 Rc : résistance du corps
 t : temps de passage du courant
dans le corps.

2.3. Zone
Relation 3 entre
: le temps et l’intensité du courant de
Réactions
passage dans leforte
incontrôlées, corps humain
probabilité Zone 1 : Le courant de choc
est Zone 2 : Effet
inférieur au ressenti
seuil de sans
Zone 4 musculaires
de contractions : Effets physiologiques
et
Les courbes ci-contre, issues de(Ic la< 0,5
conséquence
perception normemA) : CEI 479,
physiologique
importants,
de difficultés risque de fibrillation
respiratoires dangereuse
illustrentventriculaire et brûlures graves déterminent
la relation t=f(Ic) et
aucun risque. quatre zones.

électrique
2.4. Relation entre le temps de passage du courant de choc
dans le corps humain et la tension de contact.
Selon le type de local, la norme NFC 15-100 précise, pour une
tension d’alimentation en courant alternatif, deux valeurs de
tensions limites conventionnelles de sécurité UL :
 UL = 25 V pour les locaux mouillés,

 UL = 50 V pour les locaux secs.
L’illustration de la relation t = f(Uc),

est représentée par les courbes de
la figure suivante :

électrique
2.4. Relation entre le temps de passage du courant de choc
dans le corps humain et la tension de contact.
Ces tensions, non dangereuses dans des environnements précis,
définissent des courbes où les risques sont contrôlés en fonction
du temps de passage du courant dans le corps.
Pour des risques plus importants des alimentations en Très Basse

Tension de Sécurité (TBTS) peuvent être requises : 12 V pour les
endroits immergés, 25 ou 50 V pour les locaux humides ou secs.
En courant continu lisse, les tensions limites conventionnelles

sont respectivement 60V et 120V suivant qu’il s’agit de locaux ou
emplacements de travail mouillés ou non.

électrique
2.5. Relation entre la résistance du corps humain et la tension
de contact
La résistance du corps humain varie suivant que la peau est
sèche ou humide, mouillée ou immergée. La valeur minimale de
la résistance du corps humain est 325 Ω lorsque le corps est
immergé, par exemple dans des salles de bains ou des piscines.
Les courbes donnant la relation R = f(Uc) entre

la résistance du corps humain et la tension de
Contact, sont représentées dans la figure
suivante :

2.5. Relation entre la résistance du corps humain et la tension
de contact
C’est à partir des trois relations t = f(Ic), t = f(Uc) et R = f(Uc)
que sont établies les règles de sécurité des personnes imposées
par la norme NFC 15-100.
Protéger l’homme des effets dangereux du courant électrique

est prioritaire, le risque d’électrisation est donc le premier à
prendre en compte.
L’électrisation du corps humain peut se faire par deux types de

contacts : les contacts directs et les contacts indirects.

3. Contacts direct et indirect
On classe les contacts en deux catégories :

Contact direct : lorsqu’une Contact indirect : lorsqu’une
personne touche directement personne touche la carcasse
un élément de circuit sous d’une machine ou d’une masse
tension. métallique quelconque,
accidentellement en contact
avec un fil de phase sous
tension.

3.1. Les moyens de protection contre les contacts directs
Les dispositions de protection contre les risques de contacts

directs ont pour but d’assurer la mise hors de portée de pièces
nues sous tension accessibles aux travailleurs.
La protection peut être obtenue par l’un des trois moyens
suivants :
 Éloignement
 obstacles
 isolation.
On retiendra deux critères essentiels pour garantir la qualité de
la protection :
 l’efficacité
 la permanence

3.1.1. Eloignement
L’éloignement doit être suffisant pour prévenir le risque
d’accidents par contacts directs ou rapprochement à l’aide
d’objets que les travailleurs manipulent ou transportent.

3.1.2. Obstacles
La protection doit être assurée compte tenu des contraintes auxquelles sont
soumis les obstacles par leurs :
nature, étendue, disposition, stabilité.
Les obstacles sont constitués soit de paroi pleine ou percées de trous, soit de
grillage.
Tous les obstacles, coffrets d’appareillage, armoires de tableaux, cache-bornes
de moteurs, portes en tôle ou en grillage dans les postes H.T., doivent être
maintenus en place et en bon état.
Important : La suppression des obstacles, quelle qu’en soit la classe de tension, ne

sera réalisée que par des électriciens.

3.1.3. Isolation
 L’isolation doit être adaptée à la tension de l’installation et conserver à
l’usage ses propriétés, en égard aux risques de détérioration auxquels elle
peut être exposée.
Exemple : protection des conducteurs et câbles nus.
 Les prises de courant, ou prolongateurs et connecteurs doivent être

disposés de façon que leurs parties actives nues ne soient pas accessibles
aussi bien lorsque leurs éléments sont séparés, que lorsqu’ils sont
assemblés ou en cours d’assemblage
 Les différents éléments doivent être maintenus en parfait état et entretenus
par du personnel compétent.

3.1.3. Isolation
Il ne faut jamais laisser sur un socle de prise de courant un câble

d’alimentation dont l’autre extrémité n’est pas reliée à un appareil
électrique. Un câble d’alimentation doit tout d’abord être réuni à l’appareil
et ensuite au socle de la prise de courant.
Locaux et emplacements à risques particuliers de chocs électriques.

Le chef d’établissement doit désigner ces locaux ou emplacements de travail
et les délimiter clairement. Leurs accès ne sont autorisés qu’aux personnes
averties des risques électriques ou aux personnes placées sur la surveillance
d’une personne désignée à cet effet.

3.2. Les moyens de protection contre les contacts indirects
3.2.1. Les différents moyens de protection

La protection contre les risques de contact indirect dans les
installations alimentées par du courant alternatif peut être
réalisée soit :
 en associant la mise à la terre des masses à des dispositifs de coupure
automatique de l’alimentation (D.D.R.),
 par double isolation, par isolation renforcée,
 par la séparation des circuits,
 par l’utilisation de la Très Basse Tension de Sécurité (T.B.T.S.)
Les modalités pratiques de réalisation des différents types de

mesures de protection sont définies par arrêtés.

3.2.2. Surveillance des installations

Une surveillance des installations électriques doit être assurée.
L’organisation de cette surveillance doit être portée à la
connaissance de l’ensemble du personnel.
Cette surveillance doit être opérée aussi fréquemment que de

besoin et provoquer dans les meilleurs délais, la suppression des
défectuosités et anomalies constatées.

3.2.3. Protection contre les brûlures

Un électricien intervenant sur une installation électrique peut par un
geste malencontreux provoquer un court circuit. Cet incident
entraînera des brûlures dues à l’arc électrique et aux projections de
matière en fusion.
Pour prévenir ce type d’accident et ses conséquences, il y a lieu:
 d’utiliser des outils isolants ou/et isolés.
 de protéger contre les surintensités les circuits de mesure
notamment par des dispositifs à haut pouvoir de coupure.
 de porter des protections individuelles telles que :
 Lunettes ou écrans faciaux anti U.V.
 Gants isolants adaptés à la tension.

Dans tous les cas, il sera préférable de travailler hors tension sur une
installation ou un équipement consigné.

Exercice

C. Les Schémas de Liaison à la terre

SLT Régimes de neutre

1. Définitions
A quoi servent-ils?
A protéger les personnes et les biens contre les défauts
d’isolements
En quoi sont-ils différents?
Ils offrent la même efficacité en ce qui concerne la sécurité des

personnes mais diffèrent en terme de disponibilité de l’énergie
et de maintenance

41
Première lettre (T ou I) Situation du neutre par rapport

à la terre
T
Liaison directe du neutre à la
terre
I
Absence de liaison du neutre à la terre
Neutre isolé ou liaison par l’intermédiaire
d’une impédance

1. Définitions
Deuxième lettre (T ou N) Situation des masses de
l’installation
T
Interconnexion des masses et liaison à
une prise de terre distincte
N
Liaison des masses
au neutre

1. Définitions
1ère lettre Liaison du Neutre du transformateur par rapport à la Terre
2ème lettre Liaison des Masses de l’installation
Les 3 schémas définis dans la norme NFC 15 100
Schéma TT : - Neutre du transformateur à la Terre

- Liaison des Masses à la Terre
Schéma TN : - Neutre du transformateur à la Terre
- Liaison des Masses reliées au Neutre
Schéma IT : - Neutre Impédant ou Isolé de la Terre
- Liaison des Masses reliées à la Terre
44
2. Régime TT
Le neutre du transformateur est relié à la terre

Les masses métalliques sont reliées à la terre par
l'intermédiaire du PE
L’usager n’est pas propriétaire du transformateur ( Il
s’agit du cas de la distribution domestique courante.
La STEG, qui est propriétaire du transformateur,
impose le régime de neutre)

2. Régime TT
2.1. Schéma de principe

2. Régime TT
Circulation du courant en cas de défaut

2. Régime TT
2.2. Schéma équivalent (boucle de défaut)

Le courant de défaut circule dans la boucle constituée par les résistances:
• de la prise de terre du neutre Rn
• de la prise de terre des masses Ru
• de contact au point de défaut Rd
• du corps humain Rc
• des fils Rf

Chapitre 1 : Sécurité ElectriqueChapitre 1 : Sécurité Electrique
2. Régime TT
Calcul du courant de défaut

V
Id 
Id : R x Rc
Rf  Rd  u  Rn
Ru  Rc
Calcul de la tension de contact Uc entre la carcasse métallique du
récepteur R2 et la terre (cette tension Uc est aussi celle qui existe
aux bornes de la résistance Ru) :
Ru x Rc
UC  Id  R eqvId
Ru  Rc
Exemple: Ru = 25 , Rc = 1 k, Reqv=? 49
R u x R c 25 x 1000
R eqv    24.39 Reqv ≈ Ru
R u  R c 25  1000

Chapitre 1 : Sécurité ElectriqueChapitre 1 : Sécurité Electrique
2. Régime TT
Dans le schéma équivalent du régime TT, on ne

représente pas la résistance corporelle RC

2. Régime TT
Exemple:
V = 230 V
Rf = 0,1 
Rd = 0  ( défaut franc )
Ru = 25 
Rn = 18 
Rc = 1 k
V 230
Id    5.34A
R f  R d  R u  R n 0.1  0  25 18
UC  Id * R u  5.34* 25  133.5V

Le courant Id = 5,34A est trop faible pour faire fonctionner un

disjoncteur magnétothermique ou un fusible
On ne s’aperçoit pas du défaut
La tension de contact Uc est dangereuse pour les utilisateurs car Uc

> tension conventionnelle de sécurité : 50 V en locaux secs et 25 V en
locaux mouillés.
La tension de contact Uc étant dangereuse, un dispositif de
protection doit couper l'alimentation électrique du récepteur en
défaut.
Dispositif à courant Différentiel Résiduel -

DDR

2. Régime TT
Le dispositif de protection permettant de se protéger dans ce cas s'appelle :
le Dispositif Différentiel Résiduel ( DDR ) ( associé à un disjoncteur, il devient un disjoncteur
différentiel )
Ce dispositif sera placé dans le circuit de manière à ce qu'il puisse
mesurer le courant qui passe dans l'installation, à l'aller et au retour.
D'où le schéma du
circuit suivant :
53
2. Régime TT
2.3. Conditions d’exploitation
•Le régime TT est imposé dans les installations alimentées par le réseau de distribution
publique basse tension, seuls les usagers propriétaires du transformateur peuvent
utiliser d’autres régimes de neutre.
•En régime TT, la coupure de l’alimentation de l’installation électrique est impérative au
premier défaut d’isolement.
•Toutes les masses protégées par un même dispositif différentiel doivent être reliées à
une même prise de terre.
•Un dispositif de coupure différentiel DDR doit couper l’alimentation dès que la
tension de défaut est supérieure à UL. Cette condition implique une relation entre la
résistance de la prise de terre des masses Ru, l’intensité de déclenchement du
dispositif différentiel de protection IΔn et la tension limite UL :
54
2. Régime TT
2.4. Avantages du régime TT

Le régime TT est le schéma de liaison à la terre le plus simple à mettre en œuvre, à
contrôler et à exploiter, surtout si l’installation est appelée à être modifier. Il présente
les avantages suivants :
•Maintenance facile, qui ne nécessite pas un personnel très spécialisé.
•Risque d’incendie éliminé car les courants de défauts restent très faibles puisqu’ils
sont rapidement interrompus par la protection différentielle.
•Sentiment de sécurité approuvé par l’utilisateur.
•Protection des personnes est assurée contre les contacts directs et indirects.
55
3. Régime TN
Le neutre du transformateur est relié à la terre.
Les masses métalliques sont reliées au Neutre par l'intermédiaire du PE.
Tout défaut d'isolement entre phase et masse devient un défaut phase-neutre.

Le courant de défaut devient donc un courant de court circuit qui n'est plus
limité que par les impédances de la source et des câbles. Les dispositifs de
protection contre les surintensités devraient donc être capables de l'éliminer
en un temps minime.

3. Régime TN
3.1. Schéma
Il existe en fait, deux schémas d'installation possibles : TNC et TNS
• Le régime TNC (Conducteur Terre et Neutre •Le régime TNS (Conducteur Terre et
Confondus) est choisi lorsque la section des conducteur Neutre Séparé) est choisi lorsque
conducteurs est supérieure à 10 mm2 en la section des conducteurs est inférieure à
cuivre et 16 mm2 en aluminium. 10mm2 en cuivre et 16 mm2 en aluminium;

3. Régime TN
3.2. Présentation d’un défaut d’isolement
Lors d’un défaut d’isolement, le courant suit le sens de parcours comme
l’indique la figure suivante:

3. Régime TN
3.3. Courant du défaut
Dans les deux cas, le courant de défaut n’est plus limité que par l’impédance des
câbles et de la source de tension, ce qui donne un courant de défaut très élevé :
V
Id 
Zd
Avec :
V : tension simple,
Id : courant de défaut,
Zd : impédance des câbles et de la source ; telle que Zd est la somme de :
• la résistance de défaut d’isolement,
• la résistance du câble du circuit,
• l’impédance de l’enroulement secondaire du transformateur.

3. Régime TN
3.4. Dispositifs de sécurité
• Des dispositifs à déclenchement magnétique (contre le courant de court circuit),
tel que le courant de réglage magnétique soit inférieur à Id ,  I rm  I d
• Des dispositifs à déclenchement thermique (contre les faibles sur charges), tel
que le courant de réglage thermique soit inférieur à Id .  I rth  I d

3. Régime TN
3.5. Hypothèse
En pratique, pour tenir compte des impédances amonts, on admet une chute de
tension de l’ordre de 20% pour la tension d’alimentation.
L’expression du courant de défaut devient :
L’impédance du câble Z est donnée par la relation suivante :

L : longueur du câble en m,
S : section du conducteur en mm2,
ρ : résistivité à température normale (Cuivre : 22.5x10-3Ωmm2/m,
Aluminium :36x10-3Ωmm2/m).
On distingue SPh ; la section du conducteur de phase et SPE ; la section du

conducteur de protection (Neutre).
Uc =Rpen Id =

3. Régime TN
3.5. Hypothèse
L’impédance de la boucle de défaut devient alors :
avec
D’où l’expression du courant de défaut :
Pour assurer la protection, le dispositif à déclenchement magnétique doit

fonctionner lorsque :

3. Régime TN
3.6. Avantages du régime TN
Le schéma de liaison à la terre TN est de plus en plus utilisé dans les installations
industrielles présentant un des courants de fuite importants, il permet plusieurs
avantages :
• Economie sur la réalisation car pour le régime TNC, le passage du conducteur PE
dans les mêmes canalisations que les conducteurs actifs.
• Maintenance facile, qui peut être assurée par un personnel non qualifié.
• Localisation rapide et facile des défauts grâce à une sélectivité correcte entre les
protections.
• Coupure impérative au premier défaut d’isolement.
• Facilité d’extension par la présence des tensions simples et composées sur les
différents tableaux de l’installation.
4. Régime IT
Le neutre du transformateur est isolé de la terre (neutre isolé) ou dans

certains cas relié à celle ci par l'intermédiaire d'une impédance de forte valeur
(neutre impédant).
Les masses métalliques sont reliées à la terre par l'intermédiaire du PE.
C’est le cas de certaines installations où l’utilisateur possède son propre transformateur

HT/BT, puisque le neutre isolé. Il faut prévoir un Contrôleur Permanant d’Isolement CPI.

4. Régime IT
4.1. Schéma

4. Régime IT
4.2. Présentation d’un premier défaut d’isolement
V
I d1 
Rd  Ru  Rn  Z
Id1

4. Régime IT
4.2. Présentation d’un premier défaut d’isolement
Exemple
Soient :
Vn=230V, Rd=0Ω, Ru=5Ω, Rn=5Ω et Z=10KΩ
Vn 230 U c  I d Rd  0,1 V
I d1    23mA
Rd  RT  RN  Z i 10010
En conclusion, il se présente un courant de défaut très faible. Ce dernier n'est pas

dangereux pour l'utilisateur, mais il faut être vigilant devant un deuxième défaut.
La signalisation du premier défaut d’isolement est obligatoire mais le

déclenchement n’est pas exigé. Cependant, il faut savoir qu’il y a défaut, le
rechercher rapidement (à l’aide de localisateurs de défaut) et l’éliminer avant qu’un
deuxième défaut n’intervienne.

4. Régime IT
4.3. Double défaut
Le premier défaut persistant, la phase L1 entre en contact accidentellement avec la masse
métallique du deuxième récepteur 0,8 U
Id 2 
Id2 2Z L
Id1

4. Régime IT
4.3. Double défaut
Exemple
Soient :
U=400V, ZL=27mΩ
0,8 U n 0,8 400

Id 2    5925 A
2Z L 2 0,027
En conclusion, il se présente un courant de défaut très fort, d'où une coupure

obligatoire de l'alimentation dans un temps inférieur à celui prescrit par les
courbes de sécurité.

4. Régime IT
4.4. Conditions d’exploitation
• Il ne peut être employé que dans les installations alimentées à partir d’un poste
de transformation privé.
• Le courant de premier défaut ne provoque pas le fonctionnement du dispositif

de protection, sous réserve qu’il soit suffisamment faible pour ne pas faire
apparaître des tensions dangereuses.
• Un Contrôleur Permanent d’Isolement CPI doit signaler l’apparition du

premier défaut.

Sécurité Électrique PDF

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Sécurité Électrique PDF

Transféré par

Droits d'auteur :

Formats disponibles

Qualité d’énergie électrique

Mounira AYADI & Habib ZAGHDOUDI

Mounira AYADI Régulation industrielle

Mounira AYADI Régulation industrielle 2

A. Généralités sur la sécurité électrique

Mounira AYADI Régulation industrielle 3

Dans le cadre du Code du travail,

Les textes réglementaires sont élaborés à partir de décrets

 Les textes législatifs fixant les objectifs sont constitués de

Mounira AYADI Régulation industrielle 4

•Notes techniques Bureaux de normalisation

Les normes électriques sont des recueils de règles, de

Les organismes des normes électriques sont :

Mounira AYADI Régulation industrielle 6

• L'INNORPI est un établissement public à caractère non administratif, doté

Mounira AYADI Régulation industrielle 7

Les publications internationales CEI ou européennes CENELEC

En France la normalisation est réglementée par décrets de lois,

Mounira AYADI Régulation industrielle 8

Décret 88–1056 du 14 novembre 1988 pris pour l’exécution des

Ce décret traite la protection des travailleurs dans les

Mounira AYADI Régulation industrielle 9

Mounira AYADI Régulation industrielle 10

Mounira AYADI Régulation industrielle 11

4.1. Masses métalliques

4.2. Conducteur actif : Décret 88.1056 SECTION I

4.3. Ouvrage électrique : UTE C18.510 Art 2.2.2

Mounira AYADI Régulation industrielle 12

4.4.Travaux : UTE C18.510 Art. 2.4.1

4.5. Interventions : UTE C18.510 Art. 2.4.2

Mounira AYADI Régulation industrielle 13

4.6. Manœuvres : UTE C18.510 Art. 2.4.3

Mounira AYADI Régulation industrielle 14

4.7. Installation électrique : UTE C18.510 art 2.2.4

4.8. Equipement électrique : UTE C18.510 art 2.2.5

Mounira AYADI Régulation industrielle 15

Mounira AYADI Régulation industrielle 16

Mounira AYADI Régulation industrielle 17

1.1. Electrisation ou électrocution?

Mounira AYADI Régulation industrielle 18

1.2. Les valeurs du courant pouvant être mortelles :

1.3. La résistance opposée par le corps humain au passage du

Mounira AYADI Régulation industrielle 19

L’évaluation expérimentale de la résistance du corps humain

Dans ces conditions, il pourrait y avoir danger pour la tension

Mounira AYADI Régulation industrielle 20

2.1. Les effets physiologiques du courant alternatif à 50Hz

Mounira AYADI Régulation industrielle 21

Mounira AYADI Régulation industrielle 22

2.2. Paramètres d’évaluation des risques

 Ic : courant qui circule dans le corps humain

Mounira AYADI Régulation industrielle 23

Mounira AYADI Régulation industrielle 24

 UL = 25 V pour les locaux mouillés,

L’illustration de la relation t = f(Uc),

Mounira AYADI Régulation industrielle 25

Pour des risques plus importants des alimentations en Très Basse

En courant continu lisse, les tensions limites conventionnelles

Mounira AYADI Régulation industrielle 26

Les courbes donnant la relation R = f(Uc) entre

Mounira AYADI Régulation industrielle 27

Protéger l’homme des effets dangereux du courant électrique

L’électrisation du corps humain peut se faire par deux types de
