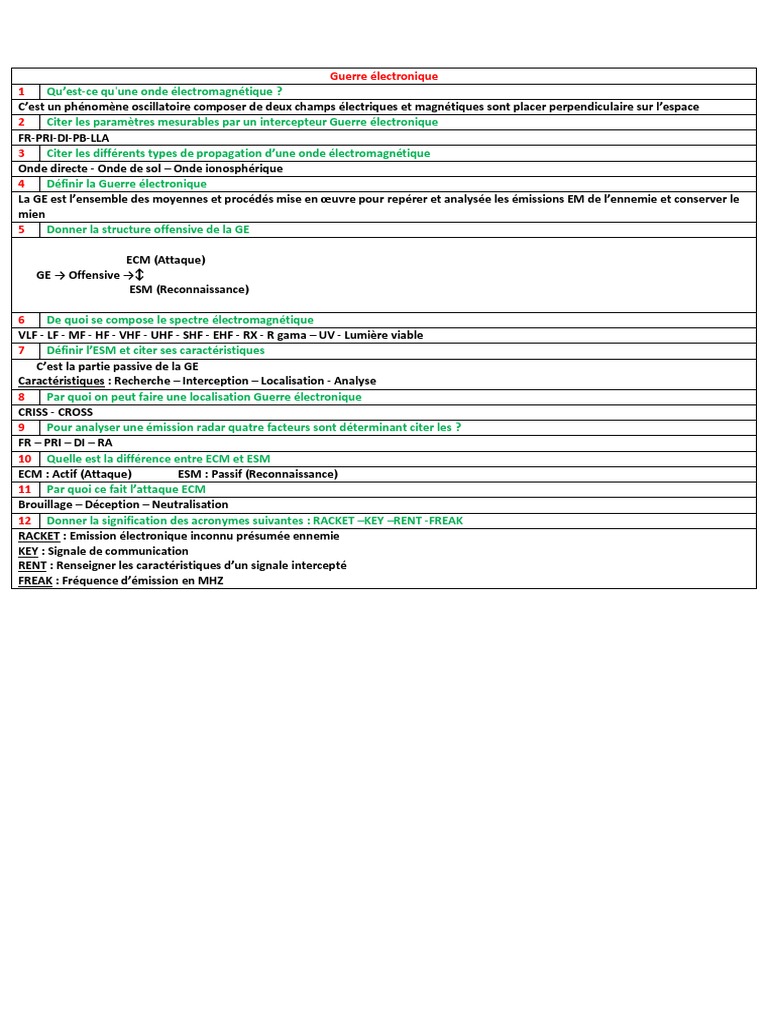

Guerre électronique

1 Qu’est-ce qu'une onde électromagnétique ?

C’est un phénomène oscillatoire composer de deux champs électriques et magnétiques sont placer perpendiculaire sur l’espace
2 Citer les paramètres mesurables par un intercepteur Guerre électronique
FR-PRI-DI-PB-LLA
3 Citer les différents types de propagation d’une onde électromagnétique
Onde directe - Onde de sol – Onde ionosphérique
4 Définir la Guerre électronique
La GE est l’ensemble des moyennes et procédés mise en œuvre pour repérer et analysée les émissions EM de l’ennemie et conserver le
mien
5 Donner la structure offensive de la GE

ECM (Attaque)
GE → Offensive →↕
ESM (Reconnaissance)

6 De quoi se compose le spectre électromagnétique

VLF - LF - MF - HF - VHF - UHF - SHF - EHF - RX - R gama – UV - Lumière viable
7 Définir l’ESM et citer ses caractéristiques
C’est la partie passive de la GE
Caractéristiques : Recherche – Interception – Localisation - Analyse
8 Par quoi on peut faire une localisation Guerre électronique
CRISS - CROSS
9 Pour analyser une émission radar quatre facteurs sont déterminant citer les ?
FR – PRI – DI – RA
10 Quelle est la différence entre ECM et ESM
ECM : Actif (Attaque) ESM : Passif (Reconnaissance)
11 Par quoi ce fait l’attaque ECM
Brouillage – Déception – Neutralisation
12 Donner la signification des acronymes suivantes : RACKET –KEY –RENT -FREAK
RACKET : Emission électronique inconnu présumée ennemie
KEY : Signale de communication
RENT : Renseigner les caractéristiques d’un signale intercepté
FREAK : Fréquence d’émission en MHZ
 LUTTE ANTI NAVIRE
1 Citer trois responsabilités de l’officier de lutte anti navire ?
*Mise en œuvre des capteurs
*Emploi des armes selon les délégations accordées
*Emploi des moyens placés sous le contrôle du bt
2 Définir la lutte anti navire ?
Se rapporte à un combat mené par nos propres forces de surface se tenus par des avions et hélicoptères contre une menace surface se
présentant à proximité et immédiate
3 Que signifient les acronymes suivants : OAD- ASUWC- SAGC- ACU ?
OAD : Officier Auto-Deffense
ASUWC : Anti Surface Warfare Commander
SAGC : Surface Action Group Commander
ACU : Air Control Unite
4 Citer trois responsabilités de la force track coordinator surface ?
*Contrôle de réseau LAN
*Elaborer les situations surface de la force
*Diffuse les comptes rendus de la situation surface (SITREP)
5 Donner l'équivalence de la chaine de commandement entre unité et force navale ?
OTC→CDT --- CWC→OQO --- ASUWC→OLAN ---- FTC-S→O.INFO
6 Citer les taches de déception en lutte anti navire ?
Contre localisation – contre designation
7 Faites l'organigramme de la chaine du commandement la lutte anti navire niveau force navale ?
SQGC
OTC →CWC →ASUWC ↕
SC
8 Que signifient les acronymes suivants : FTC’S- OLAN- SAGC- OTC?
FTC.S : Force Track Coordination Surface
OLAN : Officier de Lutte Anti Navire
SAGC : Surface Action Group Commander
OTC : Officer in Tactical Command
9 Quel est l’avantage de l’emploi des aéronefs en LAN ?
- Préavis de détection – allonge des armes - soutien
10 Quels sont les paramètres à prendre en considération dans l'étude de la menace surface ?
Les capteurs - l’armement - les caractéristique du Bts adverse
11 Donner la signification des codes Word suivants -SKUNK –BULLDOG –TRACKING
SKUNK : Piste surface non classée
BULLDOG : Missile surface/surface
TRACKING : Route vraie
12 Transformez en procédure LAN : md annonce a HN une nouvelle détection surface qu’il baptise 2101 dans le 240 (HVU) 40 over ?
HN this is MD, NEW SKUNK 2101 in position 240-40, SKUNK 2101, time 2020 Z Over
13 Quels sont les messages opérationnels contenant les directives de la lutte anti navire ?
OPGEN - OQTASK - Tableau d’ordre
14 Donner un message complémentaire LAN de votre choix ?
AA this is AB, SKUNK 2001 in position w040-052, Tracking 010 Speed 15
15 Que signifie les codes Word suivants : NEUTRAL – FIRING -SPEED
NEUTRAL : Neutre
FIRING : Je tir Canon
SPEED : Vitesse d’une piste radar
16 Quelles sont les taches d’exploitation des contacts en LAN ?
Tenue de contact - Harcèlement - Engagement
17 Citer les taches de la lutte anti navire ?
- Tache d’exploitation - Tache déception – Tache établissement et tenue de situation
 LA LUTTE ANTI AERIENNEE
1 Citer trois responsabilités de l’officier de lutte anti aérienne ?
- Elaboration en la mise en œuvre du plan de surveillance et de défense aérien
- Promulgation des critères de classification, des règles d’engagement, des situation des contrôle des armes
- De la coordination et de contrôle de surveillance aérien
2 Définir la lutte anti aérienne ?
C’est une lutte des trois domaines de luttes principaux pour protéger nos moyens d’actions maritimes contre les dangers aériens
ennemis
3 Que signifie les acronymes suivants : AAWC –OAD –AREC -ACU
AAWC : Anti Air Warfare Commander
OAD : Officier Auto-Deffense
AREC : Air Ressource Elément Coordination
ACU : Air Consol Unit
4 Citer trois responsabilités du force track coordinator air ?
- Contrôle le réseau LAA - Elaborer les situations air - Diffuse le compte rendu de la situation
5 Donner la signification des trois signaux d’alerte contre menace ?
WHITE : Attaque peu probable ou improbable
YELLOW : Attaque probable
RED : Attaque imminente ou en cours
6 Quels sont les paramètres a prendre en considération dans l’étude de la menace aérienne ?
Les caractéristiques des aéronefs ennemi - L’autonomie - La vitesse
7 Faites l’organigramme de la chaine du commandement en lutte antiaérienne niveau force navale ?
OTC → CWC → AAWC
8 Que signifient les acronymes suivants : FTC’A - O LAA – OQO - OTC
FTC.A : Force Track Coordination Air
OLAA : Officier de la Lutte Anti Air
OQO : Officier de Quart Operation
OTC : Officer in Tactical Command
9 Donner la signification des trois signaux d’alerte contre menace ?
WHITE : Attaque peu probable ou improbable
YELLOW : Attaque probable
RED : Attaque imminente ou en cours
10 Quelles sont les classes d’identité des contacts air ?
- Amis – Présumé amis - inconnu - suspect - Hostile
11 Donner la signification des codes words suivants en LAA : BOGEY – OPENING – CLOSING - STRIKE
BOGEY : Contact air
OPENING : Contact en éloignement
CLOSING : Contact en rapprochement
STRIKE : Un groupe d’avion d’assaut
12 Transformez en procédure LAA : md annonce a HN une nouvelle détection air qu’il baptise 2101 dans le 220 (HVU) 80 over
HN this is MD, new BOGEY 2101 in position 220-80, BOGEY 2101, time 2010 Z Over
13 Citer les trois situations de contrôle des armes au niveau force navale en LAA ?
FREE (tir libre) – TIGHT (tir restreinte) – SAFE (tir sur ordre)
14 Donner un message complémentaire LAA de votre choix ?
AA this is OD, BOGEY 5001 in position 250-90, Altitude 300, Tracking 030, Speed 10, BOGEY 5001, time 2012 Z over
15 Que signifient les codes words suivants : LINER - CAP -SITREP ?
LINER : Avion de ligne général
CAP : Avion de patrouille
SITREP : Situation report
 TACTIQUE NAVAL
1 Donner la définition de la tactique navale
Disposer un Bt dans une formation et Evoluer au sein de cette formation
2 Convertir en Yards :
1 Nq = 2000 Yrd
3 Convertir en Nautique :
2000 Yrd = 1 Nq
4 Définir : OTC, OCE, le Gros, la Flotte Opérationnelle ?
OTC : Officer in Tactical Command
OCE : Officer Conducting the Exercise
Gros : un ensemble de Bts protégés dans une formation qui dispose d’un écran
Flotte Opérationnelle : Un ensemble mobile de Bts et aéronefs placés sous même commandement en vue de l’exécution d’une
importante mission d »terminée
5 Comment est organisée une force navale ?
NR d’ordre - Respecter la distance - Suivre le guide
6 Quelle est la différence entre un grand et un petit bâtiment ?
Grand Bt ˃ 137m - Petit Bt ˂ 137m
7 Définir : OSC, Piquet, Guide, Dispositif?
OSC : Officer SCheduligne
Piquet : Une unité placée à un poste déterminé par rapport à une formation ou un dispositif ou un axe de défense aérienne ou un
point géographique avec une mission bien défini
Guide : Le Bt sur lequel est embarqué l’OTC est guide à moins qu’il n’en soi ordonnée autrement ou qu’il n’ait changé
automatiquement
Dispositif : Un ensemble de deux ou plusieurs formations faisant route de conserve
8 Citer les Positions Standard ?
QQ – TT – XX – YY – ZZ
9 Quelle est la différence entre la route de chasse et la route signalée ?
RC : pour aller d’un point a un autre
RS : la route vraie a laquelle on gouverne
10 Quelle est la différence entre la vitesse signalée et celle normale ?
VS : la vitesse a laquelle il a été ordonné au guide de faire route
VN : la vitesse a laquelle doivent naviguer les Bts en l’absence d’une vitesse signalée
11 Quelle est la différence entre FORM 1 et FORM 2 ?
Form1 : former dans l’ordre naturel des numéros d’ordre (Formation de ligne)
Form2 : Former dans l’ordre inverse des numéros d’ordre (Formation de ligne)
12 Quelle est la différence entre FORM 3 et FQRM 4 ?
Form3 : Ligne de front vers Tribord (Formation de front)
Form4 : Ligne de front vers Bâbord (Formation de front)
13 Citer cinq cas de changement automatique de guide ?
*Prise de formation sur un Bt * Bt devenant pivot * Formation sur une ligne * Le guide cesse d’être guide de ligne
* Changement de route par abatée de recherche
14 C’est quoi attribuer un poste à un Bt ?
C’est lui ordonner par signale d’occuper une position relative par rapport le guide ou un Bt désigné
15 Quel pavillon hisse le bâtiment ayant un homme à la mer le jour ?
Pavillon OSCAR
16 Quels pavillons hissent le guide, et le bâtiment ayant un homme à la mer le jour ?
Pavillons GOLF (guide) et OSCAR (homme a la mer)
17 Définir l’intervalle de manœuvre ?
Est égale a la somme des distances normales dans la ligne la plus long augmenté d’une distance normale
18 Définir l’intervalle de manœuvre agrandi ?
Est égale a la somme des distances normales dans la ligne la plus long augmenté d’une distance normale la plus élevée dans la
formation
19 Calcule de l’Intervalle de Manœuvre entre deux lignes de bâtiments avec schémas

20 Calculer l’Intervalle de Manoeuvre entre trois lignes de bâtiments avec schémas

21 Calcul de la route de chasse par la règle des (2/10) éme

Rotation en ligne de front : Rc = Rgf +- 2/10 . a
22 Calcul de la route de chasse théoriquement et graphiquement
Ligne de file en ligne de front : Rc = Rg +- 3 ∆v avec (∆v = Vc – Vg)
(∆v + 10)
23 Calcul du temps de chasse par la méthode théorique
 MM 40 Block 3 EXOCET
1 Expliquer l’état de tir de l’installation EWMLS du système d’armes MM40 block 3 ?
- En cas de tir réel des MSL, l’interface MSL actives et MSL alimentés
- Le logiciel sélectionne les MSL et active la phase chauffage
- Un seul type de MSL possible (B3, B2 ou B1)
- Deux modes de tir possible, tir normale ou tir urgent
2 Le missile MM 40 block 3 est autorisé par des différents types de salves, quelles sont ?
STOT : Arrivée en même temps sur la cible au plus tôt
DTOT : Arrivée en même temps sur la cible a une heure définis par l’opérateur
3 Décrire le principe de fonctionnement du tiroir TIM de la baie du système d’arme EXOCET - MM40 block 3 ?
Assure la fonction de la passerelle entre le TIP et la munition, il gère toute le séquencement et la mise en œuvre du missile et leur
dispositif de lancement
4 Citer les alimentations nécessaires au fonctionnement de la baie EWMLE du système d’arme MM40 block 3 ?
- 115V/60Hz Triphasé - 115V/60Hz monophasé
5 Quelles sont les fonctions assurées par la baie EWMLE ?
- Fournir l’énergie au missile AV le tir
- Réaliser la séquence de tir au MSL
- Fournir au MSL les paramètres a la réussite de leur mission
6 Faite le schéma explicatif du passage d’un état a un autre état de l’installation EWMLS ?
Tir → Maint
Arrêt ↔ Attente ↕↔ Entrainement → Maint
Maint
7 A quoi sert le panneau de commande a distance (RCP) ?
La mise en marche de l’installation a distance
8 Par quoi est évoluée la munition du MM40 block 3 par rapport à MM40 block 1 et block 2 ?
Parce que le MSL Block 3 contient le GPS et le turbo réacteur
9 La cartographie est prise en compte uniquement en cas de tir des missiles MM40 block 3 ; Quelles sont les capacités de la
munition ?
Calcule automatique de la trajectoire - Réattaque - Point de passage - Masquage
10 Quelles sont les alimentations fournis par les tiroirs TAM 400HZ et TAM 30V ?
TAM 400Hz : Alimenté en 170V pour
- 24V/400Hz destiné au chauffage magnétron
- 117V/400Hz destiné au lancement des gyroscopes MSL
TAM 30V : aussi alimenté en 170V pour fabriqué 30V, elle permette d’alimenté le MSL jusqu’à son départ
11 Quel est la déférence entre tir normal et tir d’urgent ?
Tir normal : Mode par défaut - autorisation de tir de 08 missiles – autorisation de différents type de salve - autorisation de réattaque
Tir urgent : 04 missiles max - STOT seulement
12 Quels sont les tensions générer par le TIE ?
- Conversion du 115V/60Hz triphasé en 170V continue et 28V continue
 ITL MM 38 EXOCET
1 Définir les caractéristiques principales des missiles de la famille EXOCET ?
- Tous temps - Autonome - Trajectoire rasante - Puissance de destruction élevée - Propulsion solide
2 Citer tous les composantes de la case des équipements Arrière du missile MM 38 ?
- 04 Vérins de gouverne - 04 Amplificateurs de gouverne - Convertisseur de fréquence - pile thermique - Gyroscope
3 Quels sont les rôles assurés par : - Radio Altimètre (RAM) du missile MM38 ?
- Pile thermique ADAC de la case des équipements avant du missile MM 38?
- Radio altimètre : Mesure la distance entre le MSL et la surface de la mer
- Pile thermique : Fournit l’alimentation 27V à l’ADAC du MSL pendant la phase de la mise en émission
4 La munition du système d’armes MM 38 EXOCET est composée Par le missile et son conteneur, qu’ils sont les 03 rôles essentiels du
conteneur missile ?
- La Protection contre les émissions radar - Caisse de Transport et de stockage - Rampe lancement
5 Définir les 04 Versions des missiles de la famille EXOCET, en indiquant la portée max et les bâtiments porteurs de
chaque missile ?
- MM 38 : Portée max 41 Km, Frégate et patrouilleur lance missile (Hassan 2, Mohamed 5)
- SM 39 : Portée max 70 Km, Sous-marin
- AM 39 : Portée max 70 Km, Hélicoptère, patrouilleur maritime, avion d’attaque
- MM40 : Portée max 180 Km, Frégate, aéroglisseur et batterie côtière (SIGMA, FREMM)
6 Citer tous les composantes de l’installation de tir légère (ITL) du système d’arme EXOCET MM 38-?
1- Unité centrale 2- Panneau de commande 3- Générateur de fréquence 4- Valise de tir 5- 04 coffrets d’alimentation
6- 04 Panneaux de raccordements 7- 04 Coffrets d’adaptation 8- 04 Rampes de tir
7 Définir les deux rôles importants de la valise de test du système d’armes MM 38 ?
- La maintenance de l’ITL - L’entrainement des opérateurs
8 Citer tous les organes de la case des équipements Avant du missile MM38 EXOCET ?
- Autodirecteur ADAC - Gyroscope axiale - Gyroscope verticale - Pile thermique autodirecteur
- Elaborateur d’ordre de guidage - Radio altimètre - Charge militaire et sa fusée pyrotechnique
9 Définir les fonctions essentielles de l’installation (ITL) du système d’armes MM38 ?
- Assure l’interface électrique et mécanique entre le lanceur et le missile
- permet les tirs rapides du missile Exocet MM38 et MM 40 à partir d’un Bt de surface
- Transmet au missile toutes les informations initiales
- La validation des paramètres nécessaires pour l’engagement d’un tir
10 Donner les rôles importants des équipements du missile suivants : -Panneau de commande de l’ITL MM38 ?
-Unité centrale de l’ITL MM38 ?
* Panneau de cmd : - La mise en route de l’ITL - La cmd de la sélection des MSL - L’affichage des paramètres de tir
- La sélection du mode NORMALE ou mode TESTE
- Visualisation et la déroulement de séquence de tir
* Unité centrale : - L’exploitation et le traitement de tous les ordres et les paramètres nécessaire au tir d’un MSL
 NAJIR 2000
1 Quelle sont les missions du NAJIR 2000 ?
- Autodéfense du Bt contre les menaces aériennes et maritimes
- Blocus côtière
- Surveillance des eaux territoriales
- Mission de police
2 Quelles sont les fonctions du NAJIR 2000?
- Fonction de traitement - Fonction de pointage - Fonction visualisation
3 Citez les éléments de la tête de visée NAJIR 2000 ?
- Les capteurs (CIR, CTV, LRF) - Le plateau site (cartes, gyros) - La partie fixe au Bt
- La partie mobile (interconnexion, interface, alimentation)
4 Citez les différentes parties du système NAJIR 2000?
- La tête de visée - Unité de traitement - Permutateur - La COP
5 Quel est le rôle de l’unité de traitement UTR ?
- L’acquisition des données - Pointage de la ligne de visée - Traitement des vidéo issu des capteurs
- Calcule des données de pointage et la mise de feu du canon
6 Quelles sont les différentes phases d’une séquence opérationnelle du système NAJIR 2000?
- Recherche - Détection - Identification - Acquisition - La poursuite - Tir laser - Tir canon
7 De quoi est constituée l’unité de traitement UTR?
- ACP - FCC - PSA - AWE
8 Quelles sont les fonctions opérationnelles du NAJIR 2000?
- La surveillance - La reconnaissance et l’identification - Le pointage et la gestion de tir - La visualisation des gestes
9 Quel est le rôle de l’unité de puissance ACP ?
Assure la distribution de l’énergie aux cartes et aux moteurs de pointage
10 Citez les sous-ensembles du système FCS ?
- Baie électronique - TDV optique sonor Head (OSH) - Spray Nozzle - Equiped washing modul
- Interrupteur de sécurité (MAS) - Remote contrôle panel (RCP)
11 Quel est le rôle du calculateur PTCU ?
Il est équipé des cartes électroniques font le rôle de gestion, traitement et communication Ethernet et d’alimentation, c’est cartes
contrôlent le FCS et elles sont connectées a une carte mère qui permet la liaison entre elles
12 Citez les modes de fonctionnement de l’équipement FCS ?
- INOP - WAITING - TARGETING - Video TARGETING WASHING
13 Quelles sont les fonctions principales du FCS ?
- Démarrer et arrêter le système - Recevoir la DO externe - Acquérir et poursuivre la cible - Gérer l’état du canon
- Contrôler la boucle sèche d’ordre de tir du canon - Elaborer une consigne de la ligne de tir - Nettoyer les hublots
- Commande d’arrêt de la motorisation du système
14 Quel est le rôle du SPRAY NOZZLE ?
Permet le lavage par le jet pressurisé des senseurs optiques de l’OSH via des gicleurs
15 Citez les parties de la baie NCU ?
* NCU -CP * PSU * ACU *PTCU * FAN
16 Quel est le rôle de l'unité de contrôle auxiliaire ACU ?
Elle assure :
- Amplification des signaux vidéo issus de CTV, CIR et de l’écartomètre du PTCU afin de les transmettre a plusieurs équipements
- Mise à feu à travers d’une platine
17 Quelles sont les missions du système FCS ?
- Détection de cible et surveillance sectorielle – Poursuite de cible - Engagement des cibles aériennes et maritimes
- Gestion d’un canon
18 Quelles sont les fonctions de l’interrupteur de sécurité MAS
- Permet l’arrêt de l’alimentation électrique de la motorisation de l’OSH lors de la maintenance et l’interdite de tir de LFR à l’aide d’une
clé (ON/SAFE)
 LIROD
1 Décomposer le sous-système LIRQD (équipement sur le pont) ?
Suiveur - Unité d’interface Capteur SIU - Camera TV - MAS
2 Pourquoi le LIROD MK2 est considéré comme conduite de tir adaptée au tir canon 76mm ?
Sous système optronique et radar complet adapté à l’acquisition et au suivi de la cible aérienne de surface à court et moyen portée
3 Quel est la portée de la caméra?
De 10 m à 20 Km
4 Quelles sont les missions et les taches de LIROD ?
- Contrôle des armes et conduite de tir efficace – Détection des cibles multiples et lancement des missiles
- Surveillance et poursuite – Radar et Optronique – Surveillance radar automatique - Poursuite automatique de la cible
- Observation et identification des cibles
5 Que signifie le sigle LIROD ?
Lightweight Radar Optronic Director (Directeur optronique du radar léger)
6 Quel est le rôle de l’interface VIU T?
Il fait la conversion du signale de la camera TV du LIROD MK2
7 Quelle sont les capacités de LIROD dans le domaine des luttes ?
- Contrôle des armes et conduite de tir efficace – Détection des cibles multiples et lancement des missiles
- Surveillance et poursuite – Radar et Optronique – Surveillance radar automatique - Poursuite automatique de la cible
- Observation et identification des cibles
8 Donner des exemples de missions qu’on peut réaliser avec LIROD ?
- La commande de tir - L’acquisition et la poursuite de la cible Air et Surface
9 Quel est la portée du radar band k pour les cibles air ?
De 300 m à 36 km
10 A quoi sert le dessiccateur d’air (WGD) ?
Fourni l’air comprimé sec au guide d’onde
11 Que signifient les abréviations suivantes : -MTTU –SIU – LIROD ?
MTTU : Multi Task Track Unit
SIU : Sensor Interface Unit
LIROD : Directeur optronique du radar léger
12 Définir LIROD MK2 ?
Est un sous-système optronique et radar complet destinée à être utilisé pour la commande de tir
13 Quels sont les parties principales du LIROD MK2 ?
- suiveur LIROD - Armoire de traitement des pistes (TPC) - Dessiccateur de guide d’onde (QGD)
- Commutateur d’homme en vol (MAS)
14 Quel est le rôle du MAS ?
Donne la possibilité de couper l’alimentation des composantes de LIROD lors d’un travail de maintenance sur le pont
15 Quel est le rôle du TPC ?
- Loge le traitement vidéo radar principal - Le traitement optronique et électronique de commande du LROD
16 Que signifient les abréviations suivantes : - WGD – MAS – LIROD ?
WGD : Wave Guide Drier (Sécheur du Guide d’Onde)
MAS : Man Aloft Switch (Commutateur d’homme en vol)
LIROD : Directeur Optronique du Radar Léger
17 Quelle est l’interface qui fait la conversion du signale de la camera TV du LIROD MK2 ?
VIU-T : Video Interface Unit
18 Quel est le rôle de l’armoire de traitement des pistes ?
- Loge le traitement vidéo radar principal - Le traitement optronique et électronique de commande du LROD
19 A quoi sert MAN ALOFT SWICH?
MAS : Donne la possibilité de couper l’alimentation des composantes de LIROD lors d’un travail de maintenance sur le pont
 SETIS
1 Quel est le rôle du CMS? Développer son acronyme?
CMS : Combat Management System
Constitué d’un ensemble des matériels et logiciels assurés la gestion des senseurs et des armes , Coordination et élaboration de la
situation tactique
2 Quelles sont les différentes armes que possède la FREMM?
Aster 15 – MM 40 – Canon 76 – Lance torpilles MU 90 – Lances leurres ASM – Lances leurre AA
3 Quels sont les équipements utilisés lors de la lutte anti air ? (armes et senseurs)
MFR – FCS – ASTER – 76 mm
4 Quelles sont les différents moyens de combat que possède la FREMM ?
Aster 15 – MM 40 – Canon 76 – Lance torpilles MU 90 – Lances leurres ASM – Lances leurre AA
5 Comment appelle t’on la relation entre le radar MFR et le missile ASTER ?
La liaison montante
6 Quelle est la personne responsable de la mise en œuvre du missile ASTER?
OAD : Officier Autodéfense
7 Quel est le missile SURFACE-AIR que possède la FREMM? Qui est le responsable de sa mise en œuvre ?
expliquer brièvement le rôle de la liaison montante ?
ASTER 15 - OAD
Liaison montante : elle assure le guidage du Missile ASTER pdt le vol et la destruction du missile
8 La FREMM possède un radar de veille, quel est son rôle ? et développer son acronyme ?
MFR : Multi Function Radar
Il fait la détection des pistes air et surface en plus de guidage des missiles ASTER grâce à sa liaison montante, il permet l’identification
des amis et ennemi grâce à son IFF
9 Cocher la bonne réponse : * Quelle est la particularité des MFCS ?
-Facilement exploitables – Interchangeables - Démontables
Interchangeables
10 Quels sont les équipements utilisés lors de la lutte ANTI NAVIRE ? (armes et senseurs)
MFR – FCS – Mer-Mer 40 – 76 mm
11 Donner la définition du CMS, et développer son acronyme?
CMS : Combat Management System
Constitué d’un ensemble des matériels et logiciels assurés la gestion des senseurs et des armes , Coordination et élaboration de la
situation tactique
12 Quelle est la personne responsable de la mise en œuvre du canon 76mm SR ?
AAD : Adjoint Autodéfense
13 Quelle est l’interface qui permet à l’opérateur de la mise en œuvre des systèmes d’armes qui possède la FREMM ?
MFC : Multi Fonction Consol
14 Quels sont les équipements utilisés lors de la menace asymétrique ?
76 mm – 12.7 mm - les armes portatives - QPDS
15 Quelle est la personne responsable de la mise en œuvre du missile exocet?
OAD - AAD
16 Quelle est le rôle du radar MFR ? Acronyme MFR ?
MFR : Multi Function Radar
Il fait la détection des pistes air et surface en plus de guidage des missiles ASTER grâce à sa liaison montante, il permet
l’identification des amis et ennemi grâce à son IFF
17 Quelle est la personne chargée de la mise en œuvre du CMS ?
(O.Info) Officier d’information
18 Qui assure la permanence du Cdt pendant les opérations
(OQO) Officier de Quart Opération
19 Quelles sont les domaines de lutte que peut traiter le CMS FREMM
Lutte Anti air - Lutte anti surface - Lutte anti sous-marine - GE
20 Quel est l’équipement qui est asservie avec le canon 76mm
(FCS) Fire Contrôle Systeme
21 Qui assure la permanence du Cdt pour la conduite nautique ?
(OCQ) Officier Chef de Quart
22 Quelles sont les modules qu’on peut trouver au CO FREMM
Module Armes - Module veille - Module LSM - Module GE
 TACTICOS
1 Quelles sont les capacités opérationnelles principales du CMS TACTICQS ?
- Détection des cibles - Traitement des infos - mettre en œuvre leurs armes - système de contrôle mesures - Communiquer
2 Donner le schéma général du SDC TACTICOS ?
Integrated Navigation Système (INS)
↑ Armes
Capteurs ← Système de gestion de combat (SGC) ↘↗
↓ Commande et contrôle pour l’intercepteur de la cible
Intégrated Communication Système (SIC)
3 Quels sont les réseaux du CMS TACTICOS ? Donner le rôle de chaque réseau ?
- Réseau de distribution vidéo (VDN) : il fournit l’infrastructure nécessaire à la distribution vidéo radar et TV au sein du système de
combat TACTICOS
- Réseau de donné du système de combat (CSDN) : il fournit l’infrastructure nécessaire à la communication des données entre les
différents sous système du système de combat TACTICOS
4 Que signifient les abréviations suivantes : TACTICOS- MOC- AAWO-EWOP-GIC-TDS-ZAT-GSS
TACTICOS : TACTical Information and Command System; MOC : Multifonction Operator Console; AAWO : Anti Air Warfare Officer ;
EWOP : Electronique Warfare Operator; GIC : Gun Interface Cabinet; TDS : Target Designation Sight ; ZAT : Zone d’Affichage Tactique
GSS : General Support Station
5 Que signifient les termes suivants : - Sous-système en ligne - Sous-système hors ligne
- Sous-système en ligne : Le SGC commande et contrôle l’état technique du sous système
- Sous-système hors ligne : Le SGC peut avoir interface avec le sous-système sans contrôler son état technique
6 Quels sont les avantages de la liaison de données tactique ?
- Permet l’échange des infos tactiques à l’intérieur de FN
- Production d’une image de surveillance coordonnée au niveau FN
- Echange du commandement et des règles d’engagement
- Capacité complémentaire d’engager des cibles
7 Citer les armes du SDC TACTICOS ?
- MM 40 Block 3 - VL MICA - Torpille MU 90 - Canon 76mm - Canon 20mm
8 Citer les états d'action du CMS TACTICOS ?
- Navale présence - Surveillance - AAW, ASW, ASUW - Setup (maitenance)
9 Quel est l‘interface qui relie le canon 76 mm avec le SGC TACTICOS ?
GIC : Gun Interface Cabinet
10 Que signifient les abréviations suivantes : APC-MAINT-AIRCO-EWOP-TACTICOS-VIU-DIU-EGCP
APC : Air Picture Compilation ; MAINT : Maintenance ; AIRCO : Air Contrôler ; EWOP : Electronique Warfare Operator;
- TACTICOS : Tactical Information and Command System ; VIU : Vidéo Interface Unit ; DIU : Data Interface Unit
- EGCP : Emergency Gun Contrôl Panel
11 Expliquer les termes suivants ? - Sous-système compatible - Sous-système non compatible
- Sous-système compatible : Lie directement au SGC - Sous-système non compatible : Nécessite une interface pour le rendre compatible
12 Que signifient : - CSDN -VDN ?
CSDN : Réseau de donné du système de combat ; VDN : Réseau de distribution vidéo
13 Citer les sous-systèmes reliés avec le réseau de distribution des vidéos ?
- Radar de navigations 1 et 2 ; - Radar d’approche Hélico ; - SMART-S MK2 ; - LIROD
14 Citer les capteurs du SDC TACTICOS ?
- Radar SMART-S 3D ; Radar suiveur LIROD MK2 ; 02 radars de navigation ; Radar d’approche Hélico ; Sonar KINGLIP ; TDS
15 Quel est l’état d’action utilisée pour contrecarrer une menace aérienne ?
AAW
16 Citer les rôles du CMS TACTICOS ?
APC, SPC, AAWO (aAAWO), ASWO (aASWO), AIRCO, EWOP, EWC, SNOP, MAINT
17 Que signifient les abréviations suivantes : - SPC-MAINT -ASWO- EWOP-MOC- VIU- DIU-EGCP
- SPC : Surface Picture Compilation - ASWO : Anti-Submarine Warfare Officer - EWOP : Electronic Warfare Operator
- MOC : Multifonction Operator Console - VIU : Video Interface Unit - DIU : Data Interface Unit - EGCP : Emergency Gun Control Panel
18 Quel est l’état d’action utilisée pour contrecarrer une menace surface ?
ASUW
19 Citer les sous-systèmes reliés avec le réseau de distribution des données ?
- Radar de navigations 1 et 2 - Radar d’approche Hélico - SONAR - MSE Scorpion - MSS SAMD - LINK 11 - TDS - 76mm
20 Quel est le rôle des réseaux suivants -CSDN -VDN ?
- Réseau de distribution vidéo (VDN) : il fournit l’infrastructure nécessaire à la distribution vidéo radar et TV au sein du système de
combat TACTICOS
- Réseau de donné du système de combat (CSDN) : il fournit l’infrastructure nécessaire à la communication des données entre les
différents sous système du système de combat TACTICOS
21 Quel est le rôle de GIC 76MM SR ?
l‘interface qui relie le canon 76 mm avec le SGC TACTICOS
 ASTER 15
1 Expliquer l’acronyme : MWMU/MLV/ELM/BSA ?
MWMU : Mixte Weapons Management Unit
MLV : Module de lancement Vertical
ELM: Equipement Logistique Munition
BSA : boitier sécurité armement
FSAF : Famille Sol Air Futur
CDT : Conduite de tir
SLV : Système de lancement Verticale
2 Citer les configurations dans laquelle peut se retrouver une munition Aster 15 ?
1- Configuration Logistique = Munition tactique + ELM
2-Configuration Tactique = Missile composite + Adaptateur + Conteneur
3-Configuration tir et vol mise en œuvre de la munition qui comporte deux phase =phase préparation =phase de tir
4-Configuration Maintenance
3 Vous êtes opérateur devant votre SP que renferme le voyant intégré / voyant isole?
Voyant intégré : (vert) allumé = la baie est sous contrôle CMS
Voyant isolé : aucune MLV en mode maintenance ou rechargement (clignoter=au moins une MLV est en maintenance ou
rechargement)
4 Faite la description fonctionnelle du TIM?
-dialogue avec le TMM- Aiguillage vers les munitions ASTER-mise en sécurité des lignes de MAF-gestion des séquences de mis en œuvre
des munitions sélectionnés-control des munitions- synchronisation de l’horloge des munitions- commande pyrotechnique et
déplacement BSA
5 Par quoi justifiant départ missile ASTER 15?
- Désactivation des patins escamotable - Désactivation des pinces - Coupure de l’alimentation
6 Expliquer l’acronyme : FSAF/CDT/SLV/MWMU ?
FSAF : Family Sol Air Futur
CDT : Conduite De Tir
SLV : Système de Lancement Vertical
MWMU : Mixte Weapons Management Unit
7 Quel est le rôle d'ELM de la munition Aster 15 ?
Protection de la munition tactique contre les chocs et les vibrations durant le transport.
8 Quelles sont les fonctions assurées par la baie MWMU ?
- Permet la mise en œuvre et le tir de 08 missiles Aster - Interface avec le réseau d’alimentation
- Interface avec les équipements système de combat
9 Vous êtes opérateur, devant votre SP que renferme le commutateur en sécurité/Armé ///voyant hors sécurité ?
Commutateur Sécurité/Armé : (02 positions)
P. sécurité : autorisation ordre pyrotechnique d’amorçage pile et mise à feu de propulseur de tir reliée au tiroir TIM inactivée
P. Armé : l’autorisation ordre pyrotechnique d’amorçage pile et mise à feu de propulseur de tir reliée au tiroir TIM est activée
10 En cas de non départ missile vous êtes devant votre console que devriez faire ?
Reverrouillage manuel du MLV.
11 Quel est le rôle du module de lancement vertical ?
stocké la munition ASTER (de 1à8) en position opérationnelle prête pour le tir
12 Quelle est la condition nécessaire pour tirer la munition Aster dans les MLV de l’Aster 30 ?
Ajouter un adaptateur.
13 Deux types de configurations du missile composite distingué dans la documentation : Quelles sont ces types ?
- Missile composite - Missile équipé
14 La séquence de tir peut être stoppée selon deux cas possibles Justifier chacune des cas par apport au missile ?
- Phase réversible : on peut stopper la séquence de tir et on peut utiliser le missile une autre fois
- Phase irréversible
- Avant MAF (phase de tir) : on peut stopper la séquence de tir mais le missile est inutilisable une autre fois
- Apres MAF (Phase de vol) : la séquence de tir ne peut stopper
15 Dès la MAF décrire le déverrouillage de la munition au niveau du BSA en éclaircissement le temps de départ de la munition ?
06 ms en attendent l’arrivé de compte rendu de la stabilisation cuve
 VL MICA
1 Expliquer l’acronyme : SMDL/SA/INS
SMDL : Ship-to-mossile Data Link
SA: Système d’arme
INS: System de Navigation Intégré
VL MICA: Vertical Lancement Missile Interception Combat
2 Citez quatre fonctions principales du système d’armes VL MICA ?
- Interface avec les missiles et surveillance
- Initialisation des missiles
- Surveillance des sous-ensembles SMDL
- Transmission des D.O au missile
3 Le missile VL MICA est équipé de deux types d’autodirecteur définir le rôle de chacun ?
- EM : Actif monopoles a effet DOPPLER
- IR : Passif à imagerie thermique
4 Expliquer l’acronyme : VL MICA/EM/IR
VL MICA: Vertical Lancement Missile Interception Combat d’Autodéfense
EM : Electromagnétique
IR : Infrarouge
5 Quelles sont les capacités principales du système d’arme naval VL MICA ?
- Multi cibles contre les attaques antinavires saturantes.
- Tir et oublie dans un temps extrêmement court
- Tout type de cible aérien
6 Quels sont les sous-ensembles du SA VL MICA ?
Baie de tir- sous ensemble liaison montantes SMDL- 12munitions VL MICA
7 La liaison montante SMDL à deux fonction principales quelles sont ces fonctions ?
- Générer les signaux hyper fréquences
- Distribuer les signaux hyper fréquence à l’un des 04 antennes du SMDL
- La destruction des MSL en vol
8 DALLE Tactile parmi les composants de la Baie de tir quelle est la fonction assuré par cette composant ?
Assure la maintenance des missiles.
9 Quel est le rôle et les constitutions du SP ?
Interface homme machine, qui permet la visualisation des états de la baie, constitué d’un ensemble de commande (commutateurs) et
signalisation (voyants).
 Organisation d'un CO
1 Quelles sont les caractéristiques d'un écho radar surface ?
Route – Vitesse – Relèvement – CPA – Position - Classification - Identification
2 Quelle est la différence entre un moyen d'informations actif et passif ?
Passif : - Réception - Discret - Localisation en azimut seulement
Actif : - Emission/Réception - Localisation azimut et distance – Indiscret
3 Citer les attributions de la chaine fonctionnelle opérations ?
- Assurer la conduite de la mission – Remplir les fonctions particuliers assignes a un élément au sein de la force navale
- Exercer le cas échéant ; le commandement et le contrôle tactique d’une FN
4 Que signifient les acronymes suivants : OQO - OLAN – FTC’A -SITREP ?
OQO : Officier de Quart Opération
OLAN : Officier de Lutte Anti Navire
FTC’A : Force Tracking Coordination Air
SITREP : Situation Reporting
5 Quel est le rôle des opérateurs au sein d'un C.0 ?
- Recueil des informations – Suivi contact - Calcul route vitesse CPA
6 Quel est le rôle des surveillants au sein d'un C.0 ?
- Superviseur des opérateurs – Réglage des paramètres – La veille sur la circulation de l’information au sein de CO
7 Citer les responsabilités de l'officier de Quart opération ?
- Permanence de l’Action Cdt par la conduite des opérations - Responsable de la sécurité des aéronefs sous contrôle
– Suit les directives du Cdt
8 Que signifient les acronymes suivants : O.INFO-CPA - FTC'S - OTC ?
O.INFO : Officier Information
CPA : Closest Point Approch
FTC’S : Force Tracking Coordination Surface
OTC : Officer in Tactical Command
9 Parler des phases de la conduite des opérations ?
- Préparation : Personnel et matériel (Briefing)
- Conduite : Consiste à mise en œuvre d’un moyen pour exécution d’un programme
- Compte rendu et analyse : Débriefing donner une situation général de la mission point positive et les point négatif
10 Quel est le rôle de l'officier de Quart opération ?
- Permanence de l’Action Cdt par la conduite des opérations - Responsable de la sécurité des aéronefs sous contrôle
– Suit les directives du Cdt
11 Réciter l'annonce d'un CPA entre l'officier chef de Quart et le C.0 ?
CO : Passerelle de C.O Attention pour CPA
OCQ : Envoyez
CO : Echo dans le 045 à 17 Nq faisant route 350 A 14 Nds CPA dans 070 à 01 Nq à 17h45
OCQ : CPA dans 070 à 01 Nq à 17h45
12 Quels sont les moyens de recueil de l'information air surface ?
Radar veille Surface et Air
IFF-GE-TRANSMISSION
13 Dites les trois niveaux des modules anti surface
Niveau operateur - Niveau surveillance - Niveau chef de lutte
14 Définir un SITREP ?
Message synthèse de la situation tactique édité par le chef de lutte d’une façon périodique
15 Quels sont les moyens de recueil de l'information acoustique ?
- Téléphone sous-marin - Antenne linéaire - Sonar de coque et remorque - Bouée larguée par hélico
16 Que signifient les acronymes suivants : FTC'S- OLAA -ASUWC - OTC ?

17 Définir calque table traçante au C.0 ?

Point radar et suivi de la rose asservi en route et vitesse
18 Quelles sont les caractéristiques des mobiles en opérations ?
Route – vitesse – Relèvement – CPA – Position - Classification - Identification
19 Citer quatre types de classifications des contacts ?
Hostile – Suspect - Inconnu - Ami
20 Quel est le but de la navigation en eaux resserrées ?
Permet de bâtiment de passer rentrer et sortir du port passage dans détroit dans les conditions défavorable
21 Que signifie : environnement maritime lors passage canal étroit ?
Consiste a étudier l’environnement à savoir la météo le fond la marée le courant - Porter les éléments d’environnement sur la
calque - Mise en marche du moyen de navigation
22 Donnez des exemples de sources d'informations actives et passives ?
Actives : - Radar - sonar de coque
Passives : Bouée passives
 40mm 520 R
1 Quand est ce qu'on aura un allumage du voyant prêt à usage au niveau du tableau canonnier ?
- Mode télécommande au niveau de coffret de commande local - Annuler toutes les sécurités mécaniques
- Appui sur le bouton poussoir (Gyro/ON) on attendant une 21 de secondes
2 Quelles sont les sécurités mécaniques que vous connaissez ?
- Les verrous – Les portes - Les freins du servo moteur - Levier de sélection - Bouton S508 du tableau canonnier
3 Quels sont les micros interrupteurs qui se trouve au niveau du mécanisme d’alimentation en munitions ?
- Cario bloqué - Poussoir bloqué - Chargement complet
4 A quoi sert le 24v CC issu du groupe batteries ?
- Désengager les freins des servos moteurs - Alimenter les viseurs
5 Quelles sont les alimentations nécessaire gour la conduit de la tourelle à distance
- 115V/400Hz
6 Quelles sont les opérations qui se produisent lors d'un armement manuel du levier d'armement du refouloir ?
- Compression des deux ressorts du refouloir – Armement du refouloir - Armement de l’appareil de MDF par l’intermédiaire de la billette d’armement qui agit
sur la boite de ressort agissant sur l’arbre de manœuvre qui agit sur la manivelle gauche
7 Par quoi est maintenu le refouloir en position armé ?
Le levier d’arrêt du refouloir et maintenu a son tour par 04 gâchettes
8 Comment se déroule la fermeture du circuit de mise de feu pendant le cycle de tir ?
Par l’excitation de l’électroaimant de MDF
9 A quoi sert le frein de recul ?
Amortir le choc de recule
10 Qui fait descendre une cartouche sur la planchette de chargement pendant le recul et pendant la rentre en batterie ?
- Coulisseau à guide : Descendre la cartouche sur le poste d’attente Pendant la rentrée en batterie
- Coulisseau a ressort : Descendre la cartouche sur la planchette de chargement
11 Quel est le rôle du doigt à ressort ?
Empêcher la munition de reculer vers l’arrière et rester fixe sur la planchette
12 Donnez les spécifications suivantes ? + la pression maximale des gaz +la force de recul + cadence de tir.
+portée maximale sur la cible. + poids de charge propulsive + poids de charge explosive.
- la pression maximale des gaz : 3250 Kg/Cm2 - la force de recul : 27000 Np - cadence de tir : 300 Coup/mn - portée maximale sur la cible : 12500
- poids de charge propulsive : 0.430 Kg - poids de charge explosive : 0.115 Kg
13 Définir les composantes électriques qui se trouve à l'extérieure de la tourelle.
- Coffret de commande local – Boite de polarisation - Groupe batterie - Boite servo amplificateur - Boite alimentateur
- Boite télérupteur
14 Définir les composantes électriques qui se trouvent à l'intérieur de l'affût supérieur.
- Boite dérivation auxiliaire – Tableau canonnier - Moteur électrique d’alimentation - Boite de compensation Dérive
- Boite d’essuie glasses - Système de chauffage
15 Quel est le rôle du coffret de commande local ?
Alimentation de la tourelle – Visualiser toutes les fonctions principales
16 Quel est le rôle du tableau canonnier ?
Permet à l’opérateur de choisir la commande locale
17 Quel est le rôle de la boite de compensation dévire ?
Elle est relative avec le Gyro - Compense les petite dérive - Stabilisation du canon -
18 A quoi sert le seul bouton poussoir qui se trouve au niveau du coffret de commande locale ?
Sert a ramené la tourelle en position repos
19 A quoi sert le sélecteur S501 qui se trouve au niveau du coffret de commande locale ?
- OFF → Sécurité - Manuelle → Entretien - Télécommande → Mise en œuvre de la tourelle
20 Quelles sont les gâchettes qui maintien le levier d'arrêt du refouloir en position Arrée ?
Gâchette automatique - Gâchette d’alimentation - Gâchette de tir à tir - Gâchette de tir
21 Comment peut-on faire pour annuler les gâchettes qui maintiennent le levier d'arrêt du refouloir ?
- Gâchette automatique : S’efface avec la tomber de la cartouche sur la planchette - Gâchette d’alimentation : S’efface par la présence de plus de 02
cartouches sur le couloir d’alimentation - Gâchette de tir à tir : S’efface par s’sélectionnèrent - Gâchette de tir : S’efface par action sur la pédale de MDF
22 Quel est le rôle du coulisseau a ressort et coulisseau guide ?
- Coulisseau à guide : Descendre la cartouche sur le poste d’attente Pendant la rentrée en batterie
- Coulisseau a ressort : Descendre la cartouche sur la planchette de chargement
23 Quelles sont les opérations à faire pour une mise en œuvre locale électrique (pointage et mise de feu).
- Disposer les alimentations nécessaires - Annuler toutes les sécurités mécaniques - Appuyer sur le bouton poussoir Gyro/ON - Allumage du voyant prêt a
usage - Appuyer sur l’interrupteur a pression - Manipuler la tourelle par l’appareil jouestique
24 Quelle est la fonction des deux écrans angle direction et angle élévation du tableau canonnier ?
- Affichage de la position angulaire
- Affichage le nombre de cartouches à tirer
25 Qui fait descendre les munitions dans le poste de refoulement pendant le recul et pendant la rentre en batterie ?
Coulisseau a ressort - Coulisseau à guide
26 Expliquer d'une manière chronologique l'ouverture du coin de la culasse pendant le recul ?
- Le galet de l’arbre de manœuvre recule sur la came en S - Pivoter avec lui les deux manivelles
- Manivelle gauche agit sur le levier d’armement extérieur qui agit a son tour sur l’intérieur qui pousse le percuteur vers l’AR
27 Comment procéder pour déposer un tube complet ?

28 Quelle est la différence entre mécanisme de mise de feu et appareil de M.D.F. ?

- Mécanisme MDF : + Culasse + L’arbre de manœuvre + Manivelle + Boite a ressort
- Appareil MDF : Culasse (Percuteur + Levier d’armement intérieur + extérieur + gâchette
29 Comment peut-on faire pour simuler une mise de feu en mode local manuel ?
Pointer le tube vers le bas + Armer le refouloir + Effacer les sécurités + Pointer sur zone non dangereuse + mettre le sélecteur de tir sur coup par coup ou par
rafale – Appuyer sur la pédale de MDF
30 Citer les quatre gâchettes qui maintien le levier d’arrêt du refouloir en position bloquée ?
Gâchette automatique - Gâchette d’alimentation - Gâchette de tir à tir - Gâchette de tir
 PDO
1 Définir: PDO - poste optique — ligne de visée — ligne de tir
PDO : Poste Désignation Objectif
Poste Optique : Dispositif de visée optique (Lunette binoculaire fixe et miroir asservie en site et en gisement illimite)
Ligne de visée : Ligne imaginaire joignant le PDO et le point de visée
Ligne de tir : Ligne imaginaire qui suit l’axe du canon
2 Donner le rôle d'un PDO ?
- La veille air surface - Désignation d’objectif- Conduite d’une arme
3 Quel est le rôle des composants suivants: -Le correcteur de tir - La centrale pyrométrique - Asservissement en gisement
- Le correcteur de tir : Définir les angles (∆G et ∆S ajoutes aux coordonnes de la ligne de visée →avoir la ligne de tir
- La centrale Gyrométrique : Fournit aux asservissements les informations nécessaires pour la stabilisation de la ligne de visée
- Asservissement en gisement : Assure le déplacement du de la structure mobile en gisement
4 A quoi sert le manipulateur de pointage ?
Transforme les ordres en site et en gisement en information électrique destine aux chaines d’asservissement
5 Décrire d'une façon générale le PDO Panda ?
- Manipulateur de pointage - Dispositif de visée optique - Un asservissement en site - Un asservissement en gisement
- Centrale gyrométrique de stabilisation - Correcteur de tir - Ensemble de commande et de signalisation
6 De quoi se compose le bloc optique du PANDA ?
- Lunette binoculaire fixe - Miroir mobile en site permettent le balayage du plan de site par la ligne de visée
7 A quoi sert l’ensemble des commandes et signalisations ?
- Mise en œuvre et la conduite du poste optique - Echange d’information avec une arme - Echange d’information avec CO
8 Citer les modes de fonctionnement du PANDA ?
- Mode veille - Mode surveillance de tir - Mode directeur de tir
9 Définir le mode directeur de tir du PDO Panda ?
Il assure : - La poursuite de l’objectif par le manipulateur de pointage local - La distance estimée est affichée manuellement -
Les coordonnées de tir sont transmises à l’arme conduite – Tient compte du but future de l’objectif et les caractéristiques de la
projectile
10 Citer les opérations préliminaires avant le tir du PANDA
- Enlever la housse de protection - Etablir l’alimentation - Enlever les capots protecteurs - Nettoyer le hublot-Procédés aux
réglages de l’écart des yeux - Etablir liaison téléphonique
11 Décrire la partie mobile en gisement du Lynx ?
- Bloc optique - Ensemble d’analyses et motorisation en site - Caisson tournant
12 De quoi se compose le caisson tournant du Lynx ?
- Ensemble de réglage en hauteur - Poignée de commande de pointage en site - Poignée de commande de mise de feu
- Face parlante - Dispositif de verrouillage et du repère à zéro
13 Décrire le bloc optique du lynx ?
Lunette binoculaire vraie de grossissement – Un viseur auxiliaire recopié le site de LDV - Un lave glass et un essuie glass - Un
dispositif d’antigivrage
14 Quel le rôle de l'ensemble de réglage en hauteur ?
Permet la rotation et le réglage en hauteur de l’ensemble de visée
15 A quoi sert la poignée de commande de pointage en site ?
Elle délivre la consigne vitesse en site absolue par l’intermédiaire d’un synchro détecteur
16 Décrire la poignée de mise de feu ?
Actionne par la main gauche de l’opérateur : - Gâchette de déverrouillage mécanique - poussoir de commande de mise de feu
17 Citer les faces parlantes qui existent sur le Lynx ?
- Face parlante des servitudes - Face parlante des accessoires
18 Décrire la face parlante des servitudes ?
- Les commandes Marche/Arrêt - Les commandes de réglage de luminosité - Les commandes d’antigivrage du hublot
19 Schématiser le mode Directeur de tir du Lynx ?

20 Quelles sont les opérations d’arrêt du PDO ?

- Le commutateur MDF sur interdite - Appuyer sur bouton poussoir d’arrêt et vérifier que le voyant alimentation sur 1
- Commutateur d’essuie-glace sur Arrêt - Bloquer la rotation du bloc optique - Remettre le capot de la glace de l’optique
- Remettre le capot de protection de masque - Remettre la housse de protection - couper les alimentations auxiliaires du
tableau d’alimentation.
 TP CANON 76MM SR
1 Donner la définition de l’arme 76 mm sr ?
Système d’arme de défense anti missile anti aérien, de calibre moyen offrant une vitesse de tir élevée et d’une grande précision
2 Donner les caractéristiques suivantes
- vitesse initiale du projectile - vitesse en élévation et en site - cadences du tir
- vitesse initiale du projectile : 910 m/s - vitesse en élévation : 35°/s - vitesse en site : 60°/s - cadences du tir : 10,60,80,100,120 C/mn
3 Quel est le poids totale de l’arme avec minutions et sans minutions ?
Avec 8.5 T et Sans 7.5 T
4 Donner les limites de pointage en site ?
- 15° + 85°
5 De quoi constitue le système d’arme 76 mm SR ?
- La tourelle – COT - Système de commande de refroidissement
6 Pour quelle raison le canon dotée d’un système de refroidissement ?
Refroidir le tube contre l’augmentation de la température du tube pendant le tir
7 Quelles sont les missions de l’arme 76mm SR ?
Autodéfense contre : - les missiles anti navire - Les avions d’assaut modernes attaquant a basse altitude au moyen - L’objectif naval
rapide et faible tonnage
8 Donner les caractéristiques numidiques suivantes :
-Portée contre un but aérien -Portée contre un but flottant -Cadences de tir
- Portée contre un but aérien : 6 Km - Portée contre un but flottant : 17 Km
9 Quels sont les composants du tube
- Le tube proprement dit – Manchon tube – Chemise de refroidissement - Collerette d’assemblage - Evacuateur de fumée
10 Combien y-a-t’ il de moteurs de pointages en site et en gisement ?
02 Moteurs en gisement et 01 en site
11 Décrire comment faire pour manipuler le canon manuellement en gisement ?
- enlever les verrous – Désengager le frein de moteur de pointage en gisement - mettre le manivelle a sa place – Manipuler la pièce
17 Quelle sont les composants du centrale hydraulique
Réservoir de 40 L - Moteur électrique alternatif - Pompe d’engrenage hydraulique - Un filtre - By Passe – Accumulateur
18 Comment faire pour mettre le canon en accrochage
Lancer la centrale hydraulique – Actionner le martinet jusqu’au la rentrée en batterie de la masse oscillante puis remettre le martinet à
sa position
19 Quelles sont les opérations effectuées avant le tir
- Enlever la tape de bouche - Enlever la tape de la gouttière fixe – Ouvrir la culasse manuellement - Ecouvillonnage du tube - Vérifier
visuellement a l’intérieure du canon - Enlever les deux verrous et les deux freins - Balancement de la pièce manuellement - Entrainer
les barillets manuellement Faire Essai d’approvisionnement avec les cartouches de manœuvre – Contrôle de la pression - Centrale
hydraulique en marche - Vérification de niveau du compensateur à gaz
20 Décrire en quelques lignes le fonctionnement de la centrale hydraulique
Le réservoir est fixée sur la partie haute de flasque droite au-dessus de moteur électrique de la pompe engrenage et leur coté
d’accumulateur quand en fait marche le moteur électrique il contrainte la pompe qui aspire l’huile venant de réservoir et le refoulé
vers BY-PASS au départ la pompe tourne à une vitesse lente pose légèrement le tiroir à l’intérieur du vérin l’huile et chassé par un
tuyau vers le circuit
21 Quel est le rôle de la Console opérationnelle (COT)
Interface entre l’unité tourelle est centre opérationnel et les conduite de tir
22 Que signifie les valeurs suivantes 80 Bar et 88 Bar
La pression constante d’huile
23 Quel est le rôle de la soupape de sécurité
Protéger la centrale hydraulique en cas de la sous pression d’huile
24 Que signifie 125 baret 130 Bar
Limite maximale de pression sur accumulateur
25-Est le rôle du compensateur a gaz
Equilibrage de la masse oscillante
 LSM
Les stades d’alertes généraux
1- Combat 2- Menace importante 3- Menace peu élevée 4- Situation de paix 5- Mouillage
La situation dans laquelle l’OQO remplace l’OLASM
Lorsque l’ASM est le seule domaine de lutte
En quelle Stade d’alerte la fonction OLASM est activée
Stade d’alerte N°2
Schéma du commandement en LSM ?

La documentation qui traite l’ASM

MXP1
Les trois situations du système d’arme Torpille
- Repos - Veille - Paré à manœuvrer
Les Missions de la Lutte Sous-Marine
- Défensif : Avec ou sans l’emploi des armes
- Offensif : Avec ou sans l’emploi des armes
- Mission de sûreté
TDZ, DATUM
TDZ : Zone d’efficacité des torpilles du sous-marin
DATUM : Dernière position connu d’un contacte sous-marin
Qui donne le claire passerelle pour le tir Torpille ?
Officier chef de quart
Que signifie:
2M1 : Moteur de centrale hydraulique 2JB1 : Boite de jonction des signaux 2HP1 : Électrovalve de commande des bras oscillant.
2HP2 : Électrovalve de commande du barillet et l’élévateur 3HY1 : Électroaimant de mise de feu 2JB2 : Boite de dérivation de force
1HP1 : Électrovalve de commande de refroidissement de tube 4JB1 : La boite de jonction
2L1 : Frein de pointage latéral 2E1 : Coffret des synchros de pointage latéral 2E2 : Coffret des synchros de pointage Vertical
2L2 : Frein de pointage Vertical
2° Citez les alimentations nécessaires du canon 76mm OTO MELARA?
Reseau de bord 440V/60Hz - Reseau de bord 115V/400Hz - Reseau de tir 115V/400Hz - Reseau de bord 115V/60Hz - Reseau de bord
28V/60Hz
3° Quel est le rôle des détecteurs de proximités suivants:
2A1 : Verrou de pointage latéral effacé 2A2 : Verrou de pointage vertical effacé 2A3 : Commande manuelle du barillet
2A4 : Manivelle de pointage latéral 2A5 : Cartouche sur vis sans fin 3A1 : Cartouche au poste d’attente 3A2 : Planchette déchargée et
relevée 3A3 : Culasse fermée 3A4 : Percuteur désarmé 3A5 : Rotation de tambour terminée 3A6 : Signalisation d’absence de douille
extraite 3A7 : Canon en position d’accrochage
4° Comment se fait le pointage à distance de la tourelle en direction de tir?
- Disposer les alimentations - Mise en marche de la COT – CB1 sur marche - CB2 sur marche - Central hydraulique sur marche - Passer
sur télécommande - L’opérateur prend l’arme à distance
5° A quoi servent les fusibles de couleurs orange et blanc de la console de commande locale?
Fusibles orange : Fusible de protection des circuits de 28v CC Fusibles Blanc : Fusible de protection des circuits 115V/60Hz
6° Quel est le rôle du comparateur exclu?
S’il y a un décalage entre le PDO et le canon un voyant rouge s’allume indique mal pointer, il interdit le tir. Si on veut continuer le tir on
met le S2 en exclusion
Que représentent les voyants lumineux suivants :
DS24 : Présence de 440V/60HZ DS25 : Présence de 440V/400HZ DS26 : Présence de 28V aux servitudes DS27 : 115V/400Hz
=alimentation de console DS28 : Présence de 440V/60HZ aux asservissements DS29 : Présence de 440V/60HZ centrale Hydraulique
3° Quelle est le rôle de la console de commande locale ?
Permet à l’opérateur de visualiser toutes les opérations qui se font à l’intérieur du Canon (ne sert pas pour la MDF car ne possède pas
un Bouton poussoir
4° Par quoi est alimenté le transformateur T2 et quelle est la tension de sortie qui lui délivrée ?
Alimenté en 440 V/60HZ au primaire triphasé en triangle, tension de sortie : 50V Hexaphasé
6° Quels sont les rôles des deux interrupteurs suivants CB1 etCB2 ?
CB1 : Asservissement et servitudes CB2 : Centrale hydraulique
2° Citez les composants électriques situés sur la masse de pointage oscillante ?
3A1-3A2-3A3-3A4-3A5-3A6-3A7-3HY1-3S1-3R1-3JB1
3° Quelle est la différence entre le réseau bord et le réseau tir ?
Réseau de tir : Tous les réseaux issus du PDO ou conduite de tir (MDF).
Réseau bord : Pointage du Canon Local
4° Est-ce qu’on peut faire la mise de feu du canon 76mm à partir de la console de commande locale ? Pourquoi ?
On ne peut pas faire la MDF parce que la CCL ne possède pas un bouton poussoir de MDF
---------------------------------------------------------------------
2A6 : Bras droit oscillant abaissé 2A7 : Bras oscillant gauche abaissé 2A8 : Cartouche en en transit sur vis sans fin 2A9 : Cartouche au
poste de transfert élévateur/bras oscillant 2A10 : Commande manuelle de pointage vertical 3S1 : Pressostat de signalisation de
pression récupérateur à gaz 3R1 : Thermistance de mesure de température du tube 3JB1 : Boite de jonction
Composant sur la CHAMBRE DE TIR :
4JB1 : Boite de jonction 4S2 : Commutateur lumière blanche/rouge – mini rupteur de verrouillage multiple
DS1 et DS4 : Quartes lampes.
 SCEMA ELECTRIQUE 40MM

1- Les composants électriques qui se trouve à l’extérieure de la tourelle

- Coffret de commande local – Boite de polarisation - Groupe batterie - Boite servo amplificateur - Boite alimentateur
- Boite télérupteur
2- Les composants électriques qui se trouvent sur la masse oscillante
- Un inhibiteur de fusé de proximité – Boite synchro de contrôle – Gyrostat – Capteur de proximité
3- Quelles sont les alimentations nécessaires pour la mise en œuvre du canon
440V/60Hz - 115V/60Hz - 115V/400Hz - 24V
4- Quelles sont les sécurités électriques que vous connaissez
S-301 de la boite de dérivation auxiliaire
5- Etablir un schéma électrique du circuit 115V/60Hz

6- Etablir un schéma électrique du circuit 440V/60Hz

7- Comment solliciter la MDF à distance
