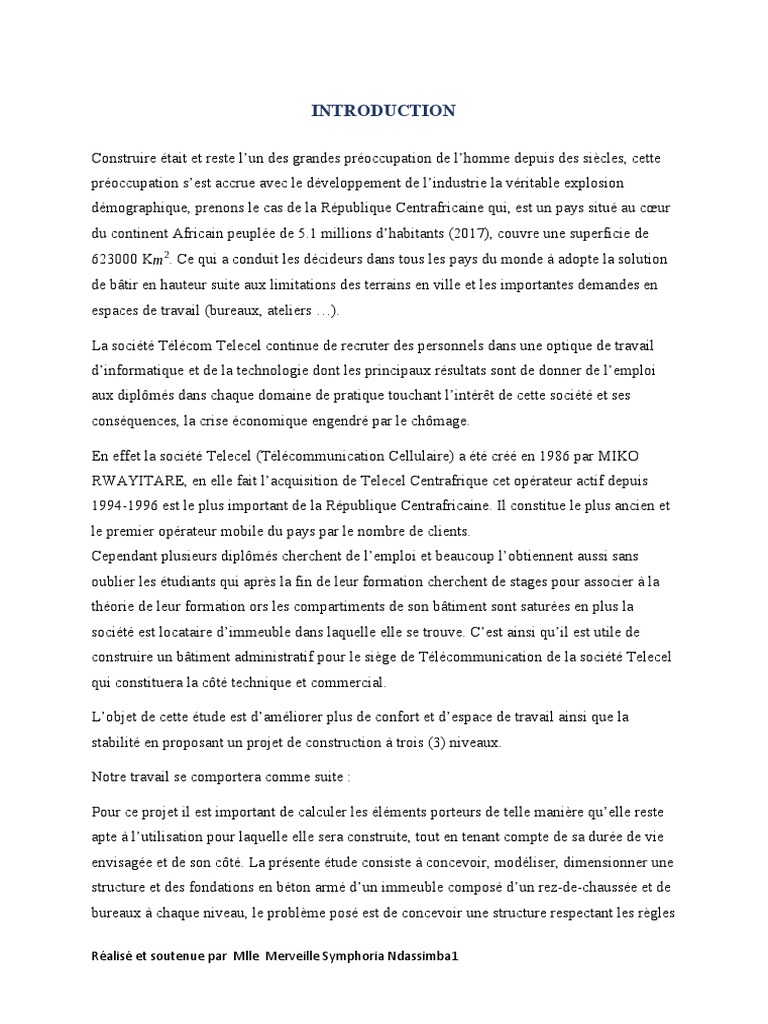

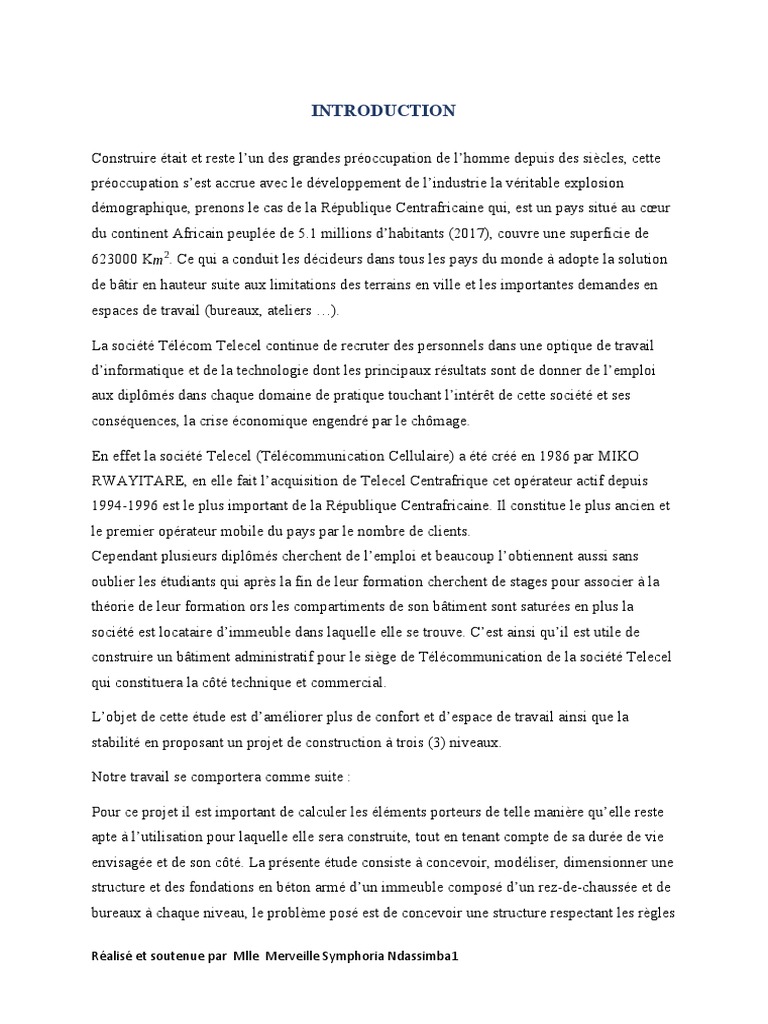

INTRODUCTION

Construire était et reste l’un des grandes préoccupation de l’homme depuis des siècles, cette
préoccupation s’est accrue avec le développement de l’industrie la véritable explosion
démographique, prenons le cas de la République Centrafricaine qui, est un pays situé au cœur
du continent Africain peuplée de 5.1 millions d’habitants (2017), couvre une superficie de
623000 Km2. Ce qui a conduit les décideurs dans tous les pays du monde à adopte la solution
de bâtir en hauteur suite aux limitations des terrains en ville et les importantes demandes en
espaces de travail (bureaux, ateliers …).

La société Télécom Telecel continue de recruter des personnels dans une optique de travail
d’informatique et de la technologie dont les principaux résultats sont de donner de l’emploi
aux diplômés dans chaque domaine de pratique touchant l’intérêt de cette société et ses
conséquences, la crise économique engendré par le chômage.

En effet la société Telecel (Télécommunication Cellulaire) a été créé en 1986 par MIKO
RWAYITARE, en elle fait l’acquisition de Telecel Centrafrique cet opérateur actif depuis
1994-1996 est le plus important de la République Centrafricaine. Il constitue le plus ancien et
le premier opérateur mobile du pays par le nombre de clients.
Cependant plusieurs diplômés cherchent de l’emploi et beaucoup l’obtiennent aussi sans
oublier les étudiants qui après la fin de leur formation cherchent de stages pour associer à la
théorie de leur formation ors les compartiments de son bâtiment sont saturées en plus la
société est locataire d’immeuble dans laquelle elle se trouve. C’est ainsi qu’il est utile de
construire un bâtiment administratif pour le siège de Télécommunication de la société Telecel
qui constituera la côté technique et commercial.

L’objet de cette étude est d’améliorer plus de confort et d’espace de travail ainsi que la
stabilité en proposant un projet de construction à trois (3) niveaux.

Notre travail se comportera comme suite :

Pour ce projet il est important de calculer les éléments porteurs de telle manière qu’elle reste
apte à l’utilisation pour laquelle elle sera construite, tout en tenant compte de sa durée de vie
envisagée et de son côté. La présente étude consiste à concevoir, modéliser, dimensionner une
structure et des fondations en béton armé d’un immeuble composé d’un rez-de-chaussée et de
bureaux à chaque niveau, le problème posé est de concevoir une structure respectant les règles

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba1

de l’art et de la construction avec une bonne maitrise des couts. Cette fonctionnalité et
d’intégration architecturale.

En effet pour répondre aux exigences énoncées ci-dessus, le présent document sera
élaboré autour de ces différentes préoccupations. Il détaillera les démarches de calculs à
utiliser les références sur lesquelles nous sommes appuyés.

Il reste à savoir si réellement ce bâtiment respectera les normes ? afin de ne pas dépasser
l’objectif fixé, ce qui pourra nuire au bon fonctionnement de l’ouvrage.

Pour cela notre travail s’articule autour de trois chapitres :

 Chapitre 1 : L’état de l’art dont nous parlerons d’une manière générale et de
l’historique de la construction industrialisée.
 Chapitre 2 : Matériel et méthode dont nous allons faire un bref résumé des méthodes
utilisées pour le dimensionnement de notre structure.
 Chapitre 3 : Résultat et l’interprétation, qui consiste à énumérer les épures et obtenir
les sections d’aciers pour chaque élément.

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba2

 CHAPITRE 1 : ETAT DE L’ART
La grande époque des constructi ons industrialisées
La construction industrielle fonctionnait comme un meccano. Sur la structure en métal ou en
béton, les deux cas sont aussi fréquents, on montait des éléments de plancher et des
panneaux de façade, incluant les fenêtres dans leurs cadres. De même, les cloisons étaient
préfabriquées, avec leurs portes : c’est la technique des cloisons sèches, par opposition aux
cloisons enduites s’ajustent, il fallait qu’ils fussent exactement aux mêmes dimensions. D’où
la trame. Sans elle, pas d’industrialisation : c’est la référence de tous les éléments
préfabriqués. Pour être fonctionnelle, elle doit être facilement divisible par des nombres
entiers, 2 et 3. La trame de 1,80 m s’est facilement imposée car elle simplifie beaucoup le
travail du second œuvre, permettant d’utiliser les carrelages de 0,20 ou de 0,30, des salles
d’aiguilletées de 0,60 sans chutes et sans pertes de temps en recoupes. La trame de 1,80
évolua ensuite par multiplication, au profit d’une trame de 3,60, puis de 7,20 usuelle autour
de 1970. On vit même apparaitre un peu plus tard une très grande trame de 14,40.
Ces procédés constructifs sont mis au service de programmes très rigoureusement
normés en fonction des effectifs prévus. Ils fixent le nombre de bureaux au côté technique et
le nombre de bureaux au côté commerciale, leurs dimensions et même leur localisation, le
nombre de bureaux (affrètement routier centrafricaine, Division Marketing communication
et Fidélisation, Division Ressource Humaine, Service technique et Roaming, Division
Juridique internex et Roaming, Assistante, Directeur Général), (service ingénierie et
optimisation, service projet. All Out, Chef division ingénierie réseau et projet, service mise et
Billing, Chef de division informatique, Assistance, Directeur technique, Directrice
commercial, Directeur administratif et financier, Chef Division opérations et Maintenance,
Service production et Statistiques du Réseau, Service BSS, Service NSS ? Service in VSS, les
permanences (au rez-de-chaussée), les sanitaires (à proximité des escaliers, eux même situé
aux extrémités du bâtiment, ainsi qu’au centre quand il est trop long). Des plans-types,
affectant à chaque local un nombre de trame, déclinent ce programme, réparti sur quatre
niveaux en général (rez-de-chaussée plus trois étages), de part et d’autre d’un couloir
central. Les préaux sont réalisés par évidence de plusieurs trames au rez-de-chaussée. Aucun
lieu de vie, aucun centre de documentation. Une logique d’ingénieur, au service d’un
programme minimum.

1. DESCRIPTION DE LA ZONE DU PROJET

-Bref aperçu du Camp Fidel Obrou
I.1-Sur le plan Sociogéographique
Notre site retenu pour le projet se trouve au Camp Fidel Obrou dans le premier
arrondissement qui est l’un des 10 arrondissements de la République Centrafricaine. Sa
superficie est de 174918.59 m2.
Notre site se trouve en face du BARK sur l’axe de l’indépendance vers la route qui conduit à
Pk12 et vers le centre-ville de 30m et vers la rue Ndeke-Luka de 20m.
I.2-Sur le plan économique

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba3

 L’économie du premier arrondissement se base

I.3-Situation géographique de l’ouvrage et du site :

I.4-Etude Topographique

I.5-Etude géotechnique

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba4

I.6-Justification du choix du thème

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba5

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba6
Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba7
Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba8
Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba9
Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba10
Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba11
 1.17. Les éléments de la structure
Les structures porteuses sont les éléments suivants : semelles, poteaux, poutres et dalles.
1. Semelles
Les semelles se réalisent généralement sous les poteaux, leurs dimensions cadrent à
celles des poteaux et donc homothétiques suivant la forme des poteaux. Ce sont des ouvrages
en béton armé généralement dosé à 350kg/m3.
2. Poteaux
Ces poteaux sont des ouvrages en béton armé, généralement soumis à des
charges verticales qu’ils transmettent jusqu’à la fondation.
3. Plancher
C’est un ouvrage horizontal qui sépare deux niveaux, il peut être en bois, en fer,
dalle pleine, ou par des corps creux.
4. Poutrelle
Elle désigne une petite poutre, d’un matériau quelconque. Ce sont des éléments qui
serons coulés ou montes surplace. Ils constituent la structure porteuse du plancher et prennent
leur ancrage sur les poutres principales
5. Hourdis
Ils sont aussi appelés Entrevous ou corps creux, ce sont des éléments préfabriqués
en béton, mis en place entre les poutrelles d’un plancher.
6. Dalle de compression
Aussi appelé dalle de répartition, c’est une dalle en béton faible épaisseur, le plus
souvent coulée sur la structure poutrelle hourdi. La dalle de compression assure le report des
charges en direction des poutrelles puis des poutres.
7. Poutres
C’est une structure de forme carrée, rectangulaire, d’enveloppe convexe conçue
pour résister à la flexion. Disposé horizontalement, elle sert à supporter les charges au-dessus
du vide, les poids de la construction et du mobilier pour les transmettre aux poteaux, pilier,
colonnes et aux mures sur lesquelles elles s’appuient.
8. Dalle
Ce sont des éléments en béton armé en forme rectangulaire. Elles reposent avec ou
sans continuité sur deux, trois ou quatre appuis.

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba12

 9. Maçonnerie
La maçonnerie du sous bassement seront faite de parpaing en agglos d’épaisseur
20cm avec un mortier de pose dosé à 250kg/m3.

10. Baies
Ce sont des ouvrages dans le murs extérieure et intérieure permettant l’aération de
l’ouvrage et qui seront façonner en bois grâce aux menuiseries.
11. Revêtement
Le revêtement du sol sera fait par des carreaux en grès céramique de dimension
60x60cm, carrelage en faïence de dimension 15x15cm pour les paillasses et murs du bloc
toilette. L’enduit sur la maçonnerie des murs intérieurs et extérieurs est en mortier de pose
dosé à 400Kg/m3.
12. Plomberie sanitaire
Le traitement sanitaire des eaux vannes et usées se fera au moyen d’une installation
composée de puisard et fosse septique enterré avec des regards de visite installés sur le site du
projet.
Les blocs sanitaires seront pourvus d’appareils suivant :
- Les hommes : urinoirs multiples WC (siège à l’anglais) et lavabo ;
- Les femmes : WC (siège à l’anglais), bidet, lavabo.

13. Electricité-Eau et Téléphone

L’ouvrage sera alimenté en électricité, eau et téléphone.

L’alimentation en électricité se fera directement sur un poteau électrique public de
l’ENERCA (Energie Centrafricaine) du ville de Bangui dans le 1er arrondissement.
L’adduction en eau se fera sur un réseau présent de la SODECA (Société de
Distribution des Eaux en Centrafrique).
La ligne téléphonique sera installée par la société chargée de l’exécution, mais une
étude sera faite par les spécialistes pour leurs mises en œuvre.
14. Climatisation
Nous avons constaté que pendant la saison sèche il fait chaud, nous avons donc
préconisé mettre les split dans les bureaux, dans la salle d’informatique, dans les salles de
réunions et dans la salle technique.
15. Protection contre la foudre et incendie
Le projet ayant un rôle d’abriter beaucoup de personnes, pour la protection de celle-ci et
des appareils (lampes, ordinateurs etc…) un système de sécurité contre la foudre et incendie

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba13

sera pris en compte : des détecteurs automatiques à signaux sonores en cas d’incendie et d’un
groupe automatique en cas de coupure d’électricité et la baisse tension.
16. Aménagements
Notre ouvrage sera aménagé en faisant :
- L’engazonnement des pelouses
- La plantation des fleurs décoratives
- Réalisation de passage piéton en pavée de ciment avec bordurette en béton
- Réalisation des parkings en pavée

Réalisé et soutenue par Mlle Merveille Symphoria Ndassimba14
