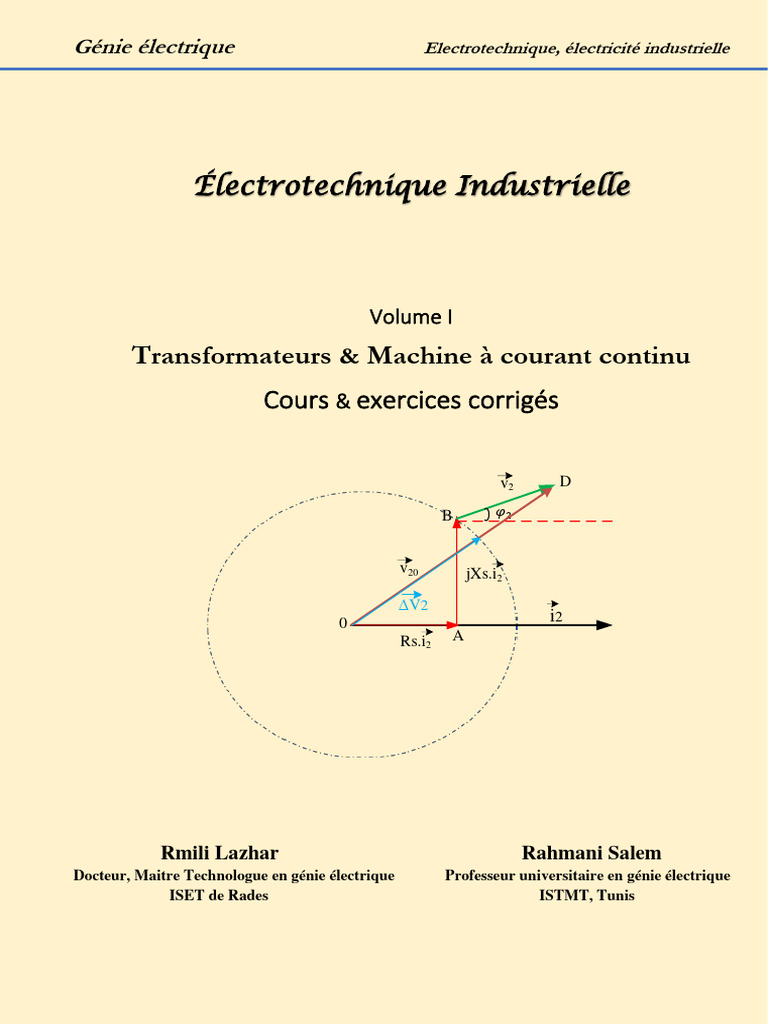

Génie électrique Electrotechnique, électricité industrielle

Électrotechnique Industrielle

Volume I
Transformateurs & Machine à courant continu
Cours & exercices corrigés

v2 D

B 𝜑2

v20 jXs.i2

ΔV2
0 i2
Rs.i2 A

Rmili Lazhar Rahmani Salem

Docteur, Maitre Technologue en génie électrique Professeur universitaire en génie électrique
ISET de Rades ISTMT, Tunis
 Préface

Le contenu de cet ouvrage décrit le programme officiel d’électrotechnique dans

sa première partie pour les étudiants du régime LMD spécialité génie électrique, gé-

nie mécanique et génie industriel aux seins des instituts supérieurs des études tech-

nologiques et des instituts supérieurs des sciences appliqués aussi bien que pour les

étudiants des écoles des ingénieurs. Il représente, aussi une référence pour ceux qui

s’intéressent au domaine d’électricité, dès la production, la conversion et le transfert

d’énergie électrique aux seins des industries et dans le secteur domestique.

L’objectif principale de ce document est de faire acquérir les connaissances tech-

nologiques et scientifiques relatives aux transformateurs monophasé et triphasé

comme étant des machines électriques statiques et aux machines électrique tour-

nantes à courant continu fonctionnant dans les deux modes relative, moteur et géné-

ratrice, à l’interprétation des principes de fonctionnement. Il vise à rendre l’intéressé

apte à dimensionner, installer et manipuler ces machines en toute sécurité.

Cet ouvrage est organisé en quatre chapitres distincts. Afin, de présenté les cons-

titutions, le principe de fonctionnement, les paramètres caractéristiques, le modèle

électrique et mathématique de chaque machine électrique faisant l’objet de notre

étude, chaque chapitre comprend des notions explicatives de cours accompagnés

d’une série d’exercices d’applications corrigés avec détaille. Le premier chapitre

présente une généralité sur les bobines à noyau de fer et les relations électromagné-

tiques correspondantes. Le deuxième chapitre s’intéresse au développement du cours

des transformateurs monophasés, on y trouve l’étude des transformateurs parfaits

et réels. Le troisième chapitre est réservé à l’étude des transformateurs triphasés et

ses applications. Le quatrième chapitre est focalisé à l’étude des machines à courant

continu, on y trouve l’étude du fonctionnement de la machine à courant continu en

mode moteur et en mode génératrice en présentant les différentes techniques de dé-

marrage et de freinage des moteur accompagnés des schémas de câblages corres-

pondants. L’étude énergétique et le bilan de puissance de chaque machine que ce soit

statique ou dynamique sont établis.

Ce document, nous amène sur un champ très vaste qui cible le domaine de dia-

gnostic, de dépannage et de remplacement des composants défectueux des machines

électriques avec ces dispositifs de commande.

Auteurs
Rmili L. & Rahmani S.
 Table des matières

Chapitre I : Bobine à Noyau de Fer

I. Introduction : .............................................................................................................................. 2
II. Principe de fonctionnement : ..................................................................................................... 2
III. Caractéristiques de la BNF :....................................................................................................... 2
1. Résistance de l’enroulement : ................................................................................................ 2
2. Inductance de fuite : ............................................................................................................... 5
3. Modèle électrique de la BNF : ............................................................................................... 5
4. Les pertes dans la BNF : ........................................................................................................ 6
IV. Schéma électrique équivalent complet de la BNF : ................................................................... 7
V. Formule de Boucherot : .............................................................................................................. 7
Exercices…………...…………………………………….……………………………….………..9
Solutions………..……………………………………………………...….……………….….….11

Chapitre II: Transformateur Monophasé

I. Introduction : ............................................................................................................................ 16
II. Constitution : ............................................................................................................................ 16
III. Principe de fonctionnement : ................................................................................................... 16
IV. Transformateur monophasé parfait : ........................................................................................ 17
1. Description : ......................................................................................................................... 17
2. Mise en équations :............................................................................................................... 17
3. Impédance ramenée :............................................................................................................ 19
V. Transformateur monophasé réel :............................................................................................. 20
1. Présentation : ........................................................................................................................ 20
2. Schéma électrique équivalent :............................................................................................. 20
3. Schéma électrique équivalent ramenée au secondaire : ....................................................... 20
4. Schéma électrique équivalent ramenée au secondaire dans l’hypothèse de Kapp : ............. 21
5. Détermination des composants du schéma électrique équivalent du transformateur : ........ 21
6. Détermination de la chute de tension : Essai en charge. ...................................................... 23
7. Bilan de puissance : .............................................................................................................. 24
8. Rendement : ......................................................................................................................... 24
VI. Mise en parallèles de deux transformateurs : ........................................................................... 25
Exercices…………...…………………………………….………………………….……………26
Solutions………………...……………………………………………...………….….…….……30

Chapitre III: Transformateur Triphasé

I. Introduction : ............................................................................................................................ 36
II. Constitution : ............................................................................................................................ 36
1.Description : .......................................................................................................................... 36
2.Couplage des enroulements : ................................................................................................ 36
3.Plaque signalétique : ............................................................................................................. 37
III. Mise en équation et rapport de transformation : ...................................................................... 37
1.Equations électriques : .......................................................................................................... 37
2.Rapport de transformation industriel : mi ............................................................................. 37
IV. Indice horaire (indice de couplage) :......................................................................................... 38
1.Définition : ............................................................................................................................ 38
2.Détermination de l’indice horaire : ....................................................................................... 38
V. Paramètres caractéristiques d’un transformateur triphasé : ..................................................... 41
VI. Bilan de puissance et rendement : ............................................................................................ 42
VII. Mise en parallèle des transformateurs triphasés : .................................................................... 43
Exercices………………………………………...……….……………………………….………44
Solutions………………………………...……………………………...……….………….…….47

Chapitre IV: Machine à Courant Continu

I. Introduction : ............................................................................................................................ 52
II. Constitution : ............................................................................................................................ 52
III. Principe de fonctionnement : ................................................................................................... 53
1. Loi d’ampère et force de Lorentz. ........................................................................................ 53
2.Loi de Faraday : .................................................................................................................... 54
3.Force électromotrice d’une MCC : ....................................................................................... 55
4.Couple électromagnétique :................................................................................................... 56
IV. Machine à courant continu en fonctionnement moteur :........................................................... 57

1.Modèle électrique du moteur à courant continu :.................................................................. 57

2.Modes d'excitation du moteur à courant continu : ................................................................ 59
3.Caractéristiques électromécaniques : .................................................................................... 59
4.Point de fonctionnement : ..................................................................................................... 64
5.Bilan de puissance : ............................................................................................................... 64
6.Rendement 𝜼 : ....................................................................................................................... 65
7.Risque d’emballement du moteur : ....................................................................................... 65
8.Plaque signalétique du moteur : ............................................................................................ 65
V. Machine à courant continu en fonctionnement génératrice : ................................................... 66
1.Modèle électrique équivalent : .............................................................................................. 66
2.Mode d’excitation (couplage) : ............................................................................................. 66
3.Fonctionnement à vide : ........................................................................................................ 66
4.Fonctionnement en charge : .................................................................................................. 67
5.Bilan de puissance : ............................................................................................................... 68
6.Rendement 𝜼 : ....................................................................................................................... 68
VI. Démarrage de la machine à courant continu : ........................................................................... 69
1.Le démarrage direct : ............................................................................................................ 69
2.Le démarrage par élimination de résistances : ...................................................................... 72
3.Le démarrage par variateur ................................................................................................... 72
VII. Modes de freinage de La MCC :.............................................................................................. 72
1.Freinage rhéostatique : .......................................................................................................... 72
2.Freinage par contre-courant : ................................................................................................ 72
3.Freinage par récupération d’énergie : ................................................................................... 72
Exercices……………...…………………………………….…………………………….….…...73
Solutions……………...…...…………………………………………...…………….……..…….76

Bibliographie
Bobine à noyau de fer
 Bobine à noyau de fer

I. Introduction :
Une bobine qui entoure un circuit ferromagnétique comme il est illustré à la fig.1.1, constitue
une bobine à noyau de fer (BNF). Ce composant est alimenté en régime sinusoïdal et les grandeurs
électromagnétiques sont liées au comportement saturé ou non du matériau [1]-[2].
Circuit magnétique


i

v .
. .. N

Enroulement
Fig.1.1 : Bobine à noyau de fer

❖ Symbole : le symbole de la BNF est donné par la fig.1.2 ci-dessous.

Fig.1.2 : Symbole d une BNF

II. Principe de fonctionnement :

L’inductance soumit sous une tension sinusoïdale 𝑣(𝑡) et parcourue par un courant 𝑖(𝑡) engendre
un flux magnétique variable Ф(𝑡). Ce flux est canalisé par le circuit magnétique fermé et
l’inductance sera le siège d’une f.é.m. induite 𝑒(𝑡) [1]-[2], défini par l’expression ci-dessous.
𝑑Ф(𝑡)
𝑒(𝑡) = −𝑁.
𝑑𝑡
• N est le nombre de spire de l’inductance
III. Caractéristiques de la BNF :
1. Résistance de l’enroulement :
Le conducteur de l’enroulement (N) est caractérisé par les paramètres suivants :
• Longueur 𝐴.
• Section 𝑆.
• Résistivité du matériau 𝜌.
❖ La résistance propre du conducteur (enroulement) est :
𝐴
▪ 𝑅 = 𝜌. 𝑆
Le circuit magnétique est caractérisé par les paramètres suivants :
▪ 𝐵 : Induction magnétique en Tesla (𝑇).
▪ 𝐻 : Champ magnétique en ampère tours par mètre (𝐴. 𝑡𝑟/𝑚).
▪ 𝜇𝑜 : Perméabilité dans le vide (𝑊𝑏/𝑚 ou 𝐻/𝑚).
▪ 𝜇𝑟 : Perméabilité relative dans l’air.
▪ 𝑎 : Section du circuit magnétique (𝑚2 )
2. Coefficient d’auto-induction :
Pour un conducteur de longueur 𝐴 et parcourue par un courant 𝐼 comme le montre la fig.1.3,
l’intensité du champ magnétique est définie par la loi d’ampère ci-dessous :

Fig.1.3 : Champ magnétique crée par un

courant traversant un fil
𝐼
▪ ∫ 𝐻𝑑𝐴 = 𝐼 → 𝐻(𝑟) = 2𝜋.𝑟 (𝐴/𝑚)
1
On remarque que l’intensité du champ magnétique varie selon la loi et le champ magnétique n’est
𝑟

plus uniforme. Afin de générer un champ magnétique uniforme, on utilise une bobine pour concen-
trer les lignes de champs en un même endroit, comme le présente la fig.1.4 suivant.

Fig.1.4 : Champ magnétique

dans une bobine
 A l’intérieur de la bobine, les champs magnétiques de chaque spire s’additionnent donnant un
champ plus intense et plus uniforme. Si cette bobine entoure un circuit magnétique, une force ma-
gnétomotrice 𝐹 sera produite par la circulation du courant 𝐼 dans les 𝑁 enroulements est a pour
expression ci-dessous :

𝐹 = 𝑁. 𝐼

Cette force 𝐹 canalise la circulation du flux dans le circuit magnétique.

• L’intensité du champ magnétique dans le noyau est donnée par la loi d’Ampère :

𝑁. 𝐼 = ∫ 𝐻𝑑𝐴 = 𝐻. 𝐴

𝐴 : longueur du conducteur
𝐹 : en Ampère -Tours (A.t).
• Le flux magnétique est défini par :

Ф = ∫ 𝐵. 𝑑𝑎

𝑎 : Section du circuit magnétique

La relation entre l’induction magnétique 𝐵 et l’intensité du champ magnétique 𝐻 est donné par
l’expression suivante :
𝐵 = 𝜇. 𝐻 = 𝜇0 . 𝜇𝑟 . 𝐻
𝜇 : la perméabilité magnétique du milieu qui canalise le flux magnétique.
𝜇 = 𝜇 0 . 𝜇𝑟
𝜇0 : la perméabilité magnétique dans le vide : 𝜇0 = 4. 𝜋. 10−4 (𝑊𝑏/𝑚 ou 𝐻/𝑚)
𝜇𝑟 : la perméabilité magnétique relative du milieu (dépend d’un matériau à un autre).
Dans le vide qui est considéré comme milieu linéaire homogène la relation 𝐵(𝐻) est donné par
la relation ci-dessous :
𝐵 = 𝜇0 . 𝐻
La courbe ci-dessous (fig.1.5) représente l’allure de la variation de l’induction magnétique 𝐵 en
fonction du champ magnétique 𝐻 en régime linéaire et dans le vide.
Pour un circuit magnétique enlacé par des spires la perméabilité magnétique relative 𝜇𝑟 n’est
plus constante pour la plupart des matériaux magnétique, donc la relation 𝐵(𝐻) devient non-linéaire
[3]. La courbe de variation 𝐵(𝐻) sera donnée par la fig.1.6.
 B(T)

1 2 3

H(A.tr/m)
0

Fig.1.6: Variation de l induction magnétique en

fonction de H en régime non-linéaire

Fig.1.5 : Variation de l induction B en fonction de H

en régime linéaire
Le flux magnétique canalisé dans le circuit magnétique est :

𝑁𝐼 𝑁𝐼 𝐹
Ф = 𝐵. 𝑎 = 𝜇. 𝐻. 𝑎 = 𝜇. (
).𝑎 = =
𝐴 𝐴 
𝜇. 𝑎
La réluctance du circuit magnétique de longueur moyenne 𝐴, de section 𝑎 et de perméabilité 𝜇
exprimé (𝐴𝑡/𝑊𝑏) est donné par l’expression suivante :
𝐴 𝐴
= =
𝜇. 𝑎 𝜇0 . 𝜇𝑟 . 𝑎

La relation d’Hopkinson reliant le flux dans le circuit magnétique et le courant 𝑖 circulant dans les
spires est :
𝑁. 𝑖 = . Ф
Le flux total traversant les N spires Ф𝑡 est :
𝑁2
Ф𝑡 = 𝑁. Ф = . 𝑖 = 𝐿. 𝑖

Donc l’inductance totale du circuit magnétique quand il n’y a de flux fuite est définie par :
𝑁2
𝐿=

𝑑Ф𝑡 (𝑡) 𝑑𝑖(𝑡) 𝑑Ф(𝑡)
= 𝐿. = 𝑁. = 𝑣(𝑡)
𝑑𝑡 𝑑𝑡 𝑑𝑡
3. Inductance de fuite :
A cause de la fabrication, certaines lignes du champ se reboucle dans l’air proche des spires.
L’inductance de fuite représentant les lignes du champ magnétique échappant du fer (dans l’air) est
donné par :
Ф𝑡 = Ф + Ф𝑓
 𝑑Ф𝑡 (𝑡) 𝑑Ф(𝑡) 𝑑Ф𝑓
𝑣=𝑁 =𝑁 +𝑁
𝑑𝑡 𝑑𝑡 𝑑𝑡
(1) (2)

▪ Le premier terme (1) : correspond à l’inductance propre de l’enroulement

▪ Le second terme (2) : correspond à une inductance de fuite attaché au milieu de propagation
du flux de fuite dans l’air.
Ф𝑓
𝑙𝑓 =
𝑖
4. Modèle électrique de la BNF :
𝑑Ф𝑡 (𝑡) 𝑑Ф(𝑡) 𝑑Ф𝑓
𝑣=𝑁 =𝑁 +𝑁
𝑑𝑡 𝑑𝑡 𝑑𝑡

𝑑𝑖(𝑡) 𝑑𝑖(𝑡)
𝑣=𝐿 + 𝑙𝑓
𝑑𝑡 𝑑𝑡

En tenant compte de la résistance de l’enroulement l’expression de la tension devient :

𝑑𝑖(𝑡) 𝑑𝑖(𝑡)
𝑣 = 𝑅. 𝑖(𝑡) + 𝐿 + 𝑙𝑓
𝑑𝑡 𝑑𝑡
Le schéma électrique équivalent est donné par la fig.1.5 ci-dessous.
jLf.Ꞷ
i(t) R

jL.Ꞷ
v(t)

Fig.1.7 : Circuit électrique d une BNF

5. Les pertes dans la BNF :
Dans les matériaux magnétiques, il correspond deux sources de pertes :
❖ Pertes par courants de Foucault
❖ Pertes par hystérésis
a. Pertes par courant de foucault :
Le champ magnétique dans le fer, crée un courant induit dans le matériau dit ‘‘courant de
foucault’’ circulant perpendiculairement aux lignes du champ. Ces courants induits vont créer des
pertes dissipées sous forme de chaleur par les matériaux magnétiques de résistivité non-nulle. Ces
pertes crée par le courant de foucault dans les matériaux magnétiques sont données par l’expression
ci-dessous :
𝑃𝐹 = 𝐾𝑓 . (𝐵𝑚𝑎𝑥 . 𝑓)2
 ▪ 𝐾𝐹 : Constante qui caractérise le matériau
▪ Bmax : Induction maximale du flux
▪ 𝑓 : fréquence de fonctionnement
Pour réduire ces pertes on :
▪ Additionne du silicium au matériau (fer + silicium, ferrite) pour augmenter sa résistance
▪ Feuillit le circuit magnétique et les tôles minces sont isolées par un isolant (verni)
b. Pertes par hystérésis :
Sous l’effet des champs d’induction et d’excitation, les forces de Laplace génèrent des
contraintes internes au matériau qui mettant en mouvement les domaines de Weiss et des pertes par
hystérésis apparaissent sous forme d’expression ci-dessous [2] :
2
𝑃ℎ = 𝐾ℎ . 𝑓. 𝐵𝑚𝑎𝑥
▪ 𝐾ℎ : Constante qui caractérise le matériau,
▪ Bmax : Densité maximale du flux,
▪ f : la fréquence de fonctionnement
Afin de réduire les pertes par hystérésis on utilise pour la fabrication :
❖ Des tôles possédant un pourcentage faible en silicium (0.8 à 3.5%) ou bien des tôles en sili-
cium à faible teneur en carbone dite tôles à courants orientés.
c. Pertes ferromagnétiques :
Les pertes ferromagnétiques représentent la totalité des pertes dans le matériau qui sont dissipés
sous forme de chaleur.
𝑃𝑓𝑒𝑟 = 𝑃𝐹 + 𝑃ℎ = 𝐾𝐹 . (𝐵𝑚𝑎𝑥 . 𝑓)2 + 𝐾ℎ . 𝑓. 𝐵2𝑚𝑎𝑥

IV. Schéma électrique équivalent complet de la BNF :

En tenant compte des pertes ferromagnétiques le modèle électrique complet d’une BNF est donné
par la fig.1.6 ci-dessous.
jX
i(t) R

v(t) Rµ jXµ

Fig.1.8 : Modèle électrique équivalent d une BNF

La détermination des paramètres 𝑅µ et 𝑋µ du modèle sont donnés par les deux relations ci-dessous.
𝑉2 𝑉2
𝑅µ = 𝑋µ =
𝑃0 𝑄0
 Avec :
• 𝑃0 : est la puissance active mesurée à vide
• 𝑄0 : est la puissance réactive mesurée à vide
• 𝑅µ : résistance des pertes fer
• 𝑋µ : réactance magnétique
V. Formule de Boucherot :
La formule de Boucherot donne la relation entre la tension efficace d’alimentation, la fréquence
du réseau, le nombre des spires de l’inductance, la section du circuit magnétique et l’induction
magnétique maximale [3].
𝑑Ф(𝑡)
𝑣(𝑡) = 𝑁.
𝑑𝑡

𝑣 = 𝑗𝑁. 𝜔. Ф → 𝑉𝑚𝑎𝑥 = 𝑁. 𝜔. Ф𝑚𝑎𝑥

𝑁. 𝜔. Ф𝑚𝑎𝑥 2𝜋
𝑉= → 𝑉= . 𝑁. 𝑓. 𝑠. 𝐵𝑚𝑎𝑥
√2 √2

→ 𝑉 = 4.44. 𝑁. 𝑓. 𝑠. 𝐵𝑚𝑎𝑥

▪ 𝑓: fréquence du reseau.
▪ 𝑉: Tension efficace.
▪ 𝑁: nombre des spires.
▪ 𝑠: section du circuit magnétique.
▪ 𝐵𝑚𝑎𝑥 : induction magnétique maximale
 EXERCICES

Exercice n°1 :
Soit le circuit magnétique de la fig.1.7 ci-dessous qui présente les caractéristiques suivantes :
• La bobine est soumis sou une tension sinusoïdale 𝑢.
• Le courant absorbé par l’inductance est : 𝐼 = 1.2𝐴,
• La perméabilité relative du matériau magnétique est : 𝜇𝑟 = 3000,
• Le nombre des spires de l’enroulement est : 𝑁 = 100
• La profondeur du circuit magnétique est de l’ordre de 4𝑐𝑚.

Fig.1.7 : Circuit magnétique

1. Déterminer la réluctance  du circuit magnétique.

2. Calculer la densité 𝐵 du flux magnétique.
Exercice n°2 :
On considère un circuit magnétique idéal de longueur 𝐿 = 0.5𝑚 et de section 𝑆 = 6𝑐𝑚2 . La tension
sinusoïdale d’alimentation est de l’ordre 𝑈 = 230𝑉 avec une fréquence 𝑓 = 50𝐻𝑧. Pour un flux
maximal Ф𝑚𝑎𝑥 = 1𝑚𝑊𝑏, Déterminer :
1. Le nombre de spires formant l’enroulement considéré.
2. La valeur du courant magnétisant sachant que l’induction magnétique maximale est
𝐵𝑚 = 1.65𝑇 pour 𝐻𝑚 = 500𝐴𝑡/𝑚.
3. Le circuit magnétique est supposé non idéal et que les pertes ferromagnétiques sont de l’ordre
de 40𝑊. Calculer :
▪ La résistance fictive 𝑅µ .
▪ Le courant actif 𝐼𝑎 .
▪ Le courant total 𝐼.
Exercice n°3 :
Le circuit magnétique de la fig.1.8 présente les caractéristiques suivantes :
Ф
I

u(t) N spires e

Fi.1.8: Circuit magnétique avec entrefer

• Section du fer : 𝑆 = 20𝑐𝑚2 .

• Longueur des lignes de champ : 𝐿 = 40𝑐𝑚.
• Epaisseur de l’entrefer : 𝑒 = 1𝑚𝑚.

Pour un courant variable de 0 à 10𝐴, il n’apparait pas le phénomène de saturation pour le circuit
magnétique. L’induction dans l’entrefer est considérée égale à celle du fer et la courbe d’aimantation
a pour expression 𝐻 = 500𝐵 si on a 𝐵 ≤ 1𝑇.
On demande de calculer :
1. a) la force magnétomotrice nécessaire pour produire une induction 𝐵 = 1𝑇.
b) Le nombre de spires à placer sur le circuit magnétique pour avoir 𝐵 = 1𝑇 avec un courant
magnétisant de 10𝐴.
2. Donner la valeur 𝑈 de la tension efficace que l’on doit appliquer aux bornes du bobinage pour
avoir une induction maximale de 1𝑇, sachant que la fréquence 𝑓 = 50𝐻𝑧.
3. On considère que la puissance absorbée est de 5W, la résistance interne de la bobine est négli-
geable et que le courant est parfaitement sinusoïdal.
Calculer :
a) Le courant 𝐼𝑓 due aux pertes fer.
b) Le courant magnétisant 𝐼𝑚 .
c) Le courant traversant la bobine.

Exercice n°4 :
Une bobine à noyau de fer soumis sous une tension sinusoïdale 120𝑉 / 50𝐻𝑧, absorbe un courant
𝐼 = 1.5𝐴. la bobine absorbée une puissance active de l’ordre de 𝑃𝑎 = 20𝑊. La résistance de la
bobine est 𝑅 = 1.4Ω.
On vous demande de représenter le modèle et de déterminer les valeurs des éléments du circuit
équivalent de la BNF.
 SOLUTIONS
Exercice n°1 :
1. La réluctance du circuit magnétique : 
𝑙
=
𝜇∗𝐴
𝑙 = 2 ∗ (9 + 12) = 42𝑐𝑚 = 0.42𝑚

𝐴 = 3 ∗ 4 = 12𝑐𝑚2 = 0.0012𝑚2

0.42
= = 92840𝐴𝑡/𝑊𝑏
3000 ∗ (4𝜋 ∗ 10−7 ) ∗ 0.0012

2. La densité du flux magnétique : 𝐵

Ф
𝐵=
𝐴
𝑁∗𝐼 100 ∗ 1.2
Ф= = = 1.29 ∗ 10−3 𝑊𝑏
 92840

1.29 ∗ 10−3
𝐵= = 1.075𝑇
0.0012
Exercice n°2 :
1. Nombre de spires : 𝑁
𝑈
▪ 𝑁 = 4.44∗𝑓∗Ф
𝑚𝑎𝑥

230
A.N : 𝑁 = 4.44∗50∗1∗10−3 = 1036𝑠𝑝𝑖𝑟𝑒𝑠

2. Courant magnétisant : 𝐼𝑚
C’est un courant purement réactif :

𝐻𝑚 ∗𝐿
▪ 𝐼𝑟𝑚 = 𝑁

𝐻𝑚 : qui correspond au flux Ф𝑚𝑎𝑥 circulant dans le circuit magnétique :

Ф𝑚𝑎𝑥
▪ 𝐻𝑚 = 𝜇.𝑆

Perméabilité 𝜇 du circuit magnétique :

𝐵𝑚 1.65
𝜇= = = 0.0033
𝐻𝑚 500
1 ∗ 10−3
𝐻𝑚 = = 499𝐴𝑡/𝑚
0.0033 ∗ 6 ∗ 10−4

D’où :
499∗0.5
A.N : 𝐼𝑟𝑚 = = 0.24𝐴
1036
 𝐼𝑚
𝐼𝑟𝑒𝑓𝑓. = = 0.17𝐴
√2
3. Résistance fictive : 𝑅µ
𝑈2
▪ 𝑅µ = 𝑃𝑓

2302
A.N : 𝑅µ = = 1322.5Ω
40

▪ Courant actif : 𝐼𝑎
𝑈
𝐼𝑎 =
𝑅µ
230
A.N : 𝐼𝑎 = 1322.5 = 0.11𝐴
▪ Courant total : 𝐼

𝐼 = √𝐼𝑎 2 + 𝐼𝑟 2 = 0.202
Exercice n°3 :
1. a) Force magnétomotrice :𝐹𝑚
▪ 𝐹𝑚 = 𝐹𝑚.𝑓 + 𝐹𝑚.𝑒
- On a: 𝐹𝑚.𝑓 = 𝑁 ∗ 𝐼 = 𝐻 ∗ 𝐿
𝑁∗𝐼
Puisque : 𝐻 = 𝐿

Pour avoir 𝐵 = 1𝑇, il faut que 𝐻 = 500𝐴𝑡/𝑚.

A.N : 𝐹𝑚.𝑓 = 500 ∗ 0.4 = 200𝐴𝑡
▪ 𝐹𝑚.𝑒 = 𝐻𝑒 ∗ 𝑒
Avec :
𝐵𝑒
𝐻𝑒 =
𝜇0
𝐵
Or: 𝐵 = 𝐵𝑒 d’où 𝐹𝑚.𝑒 = 𝜇 ∗ 𝑒
0

1
A.N : 𝐹𝑚.𝑒 = 4𝜋∗10−7 ∗ 0.001 = 796𝐴𝑡

❖ 𝐹𝑚 = 200 + 796 = 996𝐴𝑡

b) Nombre de spires : 𝑁
𝐹𝑚
▪ 𝑁= 𝐼
996
A.N : 𝑁 = = 100𝑠𝑝𝑖𝑟𝑒𝑠
10

2. Tension efficace : 𝑈
▪ 𝑈 = 4.44 ∗ 𝑁 ∗ 𝑓 ∗ 𝑆 ∗ 𝐵𝑚𝑎𝑥
A.N : 𝑈 = 4.44 ∗ 100 ∗ 50 ∗ 20 ∗ 10−4 = 44.4𝑉
 3. a) Courant due aux pertes fer : 𝐼𝑓
▪ 𝑃𝑎 = 𝐼𝑓 ∗ 𝑈
4.44
A.N : 𝐼𝑓 = 44.4 = 0.1𝐴

b) Courant magnétisant : 𝐼𝑚

𝐼𝑚 10
▪ 𝐼𝑚.𝑒𝑓𝑓𝑖𝑐𝑎𝑐𝑒 = = = 7.07𝐴
√2 √2

c) Courant traversant la bobine : 𝐼

▪ 𝐼 = √(0.1)2 + (7.07)2 = 7.071𝐴

Exercice n°4 :
Le modèle électrique de la bobine à noyau de fer est donné par la fig.1.9 ci-dessous.
I R Im
Ia jXf
V Rµ
jXm

Fig.1.9: Modèle électrique de la

bobine

Détermination des éléments de bobine à noyau de fer : 𝑅𝜇 et 𝐿

Avec
▪ 𝑅𝜇 : représente les pertes dans le noyau
▪ 𝐿 : représente l’inductance propre de la bobine
𝐿 = 𝐿𝜇 + 𝐿𝑓
𝐿𝜇 : inductance magnétisante, qui représente le flux magnétique dans le noyau.
𝐿𝑓 : représente l’inductance de fuite.
Le courant est : 𝐼 = 𝐼𝑚 + 𝐼𝑎

(𝑉 − 𝑉𝑅 )2
𝑅𝜇 =
𝑃𝑐𝑢
𝑃𝑐𝑢 = 𝑅 ∗ 𝐼 2 = 1.25 ∗ 1.22 = 1.8𝑤 (Perte cuivre)
A.N :
(120 − 1.2 ∗ 1.25)2
𝑅𝜇 = = 771.5Ω
18.2
▪ Le courant magnétisant est :

𝐼𝑚 = √𝐼 2 + 𝐼𝑎 2

(120 − 1.2 ∗ 1.25)2

𝐼𝑚 = √1.22 − = 1.19𝐴
771.52
▪ La réactance X est :
120 − 1.2 ∗ 1.25
𝑋= = 99.6Ω
1.19
▪ L’inductance de la bobine est :
𝑋 99.6
𝐿= = = 0.317H
2𝜋 ∗ 50 314
Transformateur Monophasé
 Transformateur Monophasé

I. Introduction :
Un transformateur monophasé est une machine électrique statique qui permet la modification de
l’amplitude d’une tension alternative en gardant la même fréquence. Cette machine peut être utiliser
comme abaisseur ou élévateur de tension et dans certains circuits pour l’isolement.
II. Constitution :
Un transformateur monophasé est constitué de deux circuits comme le montre la fig.2.1 :
▪ Circuit magnétique : feuilleté qui comporte deux culasses et deux noyaux (colonnes).
▪ Un circuit électrique : qui comporte deux enroulements électriques primaire et secondaire
(B1, B2) enlaçant le circuit magnétique. Les deux bobines ne sont pas liées électriquement, mais sont
couplées magnétiquement.
Circuit magnétique
culasse
noyau

noyau

N1 N2

Bobine B1 culasse Bobine B2

Fig.2.1 : Transformateur monophasé

▪ Symbole :
Le symbole d’un transformateur monophasé peut être donné par l’une des deux configurations
de la fig.2.2 ci-dessous.
m
m

Fig.2.2 : Symbole d un transformateur monophasé

III. Principe de fonctionnement :

La fig.2.3 présente le principe de fonctionnement du transformateur monophasé parfait.
Circuit magnétique


i2
i1

. v2
v1 . .. N1 N2
.

Enroulement Enroulement
primaire secondaire
Fig.2.3 : Transformateur monophasé parfait
 • L’enroulement primaire alimenté par la tension 𝑣1 (𝑡) génère un flux magnétique variable Ф(t).
• Le circuit magnétique fermé canalise les lignes du champ magnétique sinusoïdales, ce qui
entraine des pertes ferromagnétiques 𝑃𝑓𝑒𝑟 (perte par hystérésis et pertes par courant de Foucault).
• Les inductances soumises à un flux magnétique variable seront le siège d’une f.é.m. induite
chacune.
Pour minimiser les pertes dues au courant de foucault, on feuillit le circuit magnétique et on isole
les tôles par un isolant (verni). Pour réduire les pertes par hystérésis on additionne du silicium au
fer pour augmenter la résistance du matériau [1]-[4].
IV. Transformateur monophasé parfait :
1. Description :
Un transformateur monophasé est dit parfait si l’on néglige les résistances et les inductances des
enroulements, les pertes ferromagnétiques et que l’on considère que le flux magnétique est parfait
(pas de fuite de flux), c.à.d. flux conservatif toute au long du circuit.
2. Mise en équations :
a. Modèle électrique équivalent :
Le transformateur monophasé est modélisé par deux enroulements parfaits comme le montre la
fig.2.4 ci-dessous.
i1(t) i2(t)
m

V1(t) e1(t) e2(t) V2(t)

Fig.2.4 : Modèle électrique d un transformateur

monophasé parfait

Les tensions e1(t) et e2(t) représentent les deux f.é.m. induites respectivement aux bornes des
enroulements primaire et secondaire. A la présence d’une charge au secondaire du transformateur
un courant i2(t) circule.
b. Equations des tensions :
𝑑Ф(𝑡) 𝑑Ф(𝑡)
Loi de faraday : 𝑒1 (𝑡) = −𝑁1 et 𝑒2 (𝑡) = −𝑁2
𝑑𝑡 𝑑𝑡

• 𝑁1 : sont les nombres des spires au primaire.

• 𝑁2 : sont les nombres des spires au secondaire.
• Ф(𝑡) : flux à travers le circuit magnétique.
𝑑Ф(𝑡)
𝑣1 (𝑡) = −𝑒1 (𝑡) = 𝑁1
𝑑𝑡
𝑑Ф(𝑡)
𝑣2 (𝑡) = 𝑒2 (𝑡) = −𝑁2
𝑑𝑡
En complexe : 𝑉̅1 = −𝐸 ̅
̅̅̅1 = 𝑗𝑁1 . 𝜔. Ф 𝑉̅2 = ̅̅̅ ̅
𝐸2 = −𝑗𝑁2 . 𝜔. Ф
 c. Equations des courants :
▪ La relation entre les courants (𝑖1 , 𝑖2 ) et le flux Ф(𝑡) est :

𝑁1 . 𝑖1 + 𝑁2 . 𝑖2 =  Ф(𝑡) ̅
𝑁1 . 𝑖̅1 + 𝑁2 . 𝑖̅2 =  Ф
▪ La réluctance du circuit magnétique pour un transformateur monophasé parfait est nulle : =
𝑁1 . 𝑖̅1 + 𝑁2 . 𝑖̅2 = 0

𝑁1 . 𝑖̅1 = −𝑁2 . 𝑖̅2

d. Représentation de Fresnel :
Les équations précédentes des tensions et des courants sont traduites par la représentation de
Fresnel de la Fig.2.5 ci-dessous. 𝛼 est l’angle de déphasage entre le courant et la tension que ce soit
au primaire ou bien au secondaire du transformateur monophasé parfait.

i2
v2 α v1
α

i1
Fig.2.5 : Diagramme de Fresnel

e. Rapport de transformation : m
𝑉̅2 −𝑗𝑁2 . 𝜔. Ф ̅ 𝑁2
= =− = −𝑚
𝑉̅1 ̅
𝑗𝑁1 . 𝜔. Ф 𝑁1

𝑉2
=𝑚
𝑉1

𝑖̅1 𝑁2
=− = −𝑚
𝑖̅2 𝑁1

𝐼1
=𝑚
𝐼2

𝑉2 𝐼1 𝑁2
𝑚= = =
𝑉1 𝐼2 𝑁1
f. Etude énergétique :
On considère 𝑆1 la puissance apparente absorbé au primaire du transformateur et 𝑆2 la puissance
délivrée par son secondaire a la charge :
𝑉2
𝑆1 = 𝑉1 . 𝐼1 = . 𝑚. 𝐼2 = 𝑉2 . 𝐼2 = 𝑆2
𝑚
Pour un transformateur monophasé parfait on a : 𝑆1 = 𝑆2
Si on considère les expressions en complexe des deux puissances apparentes on aura :
𝑆1 = 𝑝1 + 𝑗𝑞1

𝑆2 = 𝑝2 + 𝑗𝑞2

𝑆1 = 𝑆2 → 𝑝1 = 𝑝2 et 𝑞1 = 𝑞2
Remarque : Un transformateur monophasé parfait conserve la puissance c.à.d. transmet la
puissance absorbée au primaire intégralement à la charge.
3. Impédance ramenée :
a. Du primaire au secondaire :
Une impédance 𝑍1 est placée au primaire du transformateur comme le présent la fig.2.6. Nous
voulons la ramenée au secondaire sous le nom 𝒁𝟐 .

Z1 i1(t) i1(t) i2(t)

V1(t) V1(t) Z2
V2(t) V2(t)

Fig.2.6 : une impédance au primaire du transformateur

Tenant compte de l’expression de 𝑉1 en fonction de 𝑍1 , nous pouvons déduire l’expression de 𝑍2 .

𝑉2
𝑉1 = 𝑍1 . 𝑖1 = 𝑍1 . 𝑚. 𝑖2 𝑉2 = 𝑚2 . 𝑍1 . 𝑖2 = 𝑍2 . 𝑖2
𝑚

𝒁𝟐 = 𝒎𝟐 . 𝒁𝟏
b. Du secondaire au primaire :
Une impédance 𝑍2 est placée au secondaire du transformateur comme le présent la fig.2.7. Nous
voulons la ramenée au primaire sous le nom 𝒁𝟏 .

i2(t) Z1 i1(t)
i1(t)

V1(t) Z2 V1(t) V2(t)

V2(t)

Fig.2.7 : une impédance au secondaire du transformateur

Tenant compte de l’expression de 𝑉2 en fonction de 𝑍2 , nous pouvons déduire l’expression de 𝑍1 .

𝑖 𝑍
𝑉2 = 𝑍2 . 𝑖2 𝑚. 𝑉1 = 𝑍2 . 𝑚1 𝑚2 . 𝑉1 = 𝑍2 . 𝑖1 𝑉1 = 𝑚22 . 𝑖1 = 𝑍1 . 𝑖1
𝒁𝟐
𝒁𝟏 =
𝒎𝟐
V. Transformateur monophasé réel :
1. Présentation :
Contrairement au transformateur monophasé parfait, pour un transformateur monophasé réel on
tient compte des résistances et des inductances des enroulements primaire et secondaire. La
perméabilité du circuit magnétique n’est pas infinie. Un flux de fuite (Ф𝑓1 , Ф𝑓2 ) existe aux niveaux
des enroulement primaire et secondaire comme le présente la fig.2.8 ci-dessous et les pertes
ferromagnétiques ne sont pas nulles [5].

Ф
i1(t)

V1(t) Фf1 Фf2 V20(t)

Fig.2.8 : Représentation d un transformateur monophasé réel

2. Schéma électrique équivalent :
Tenant compte des hypothèses cités au paragraphe précédente (V.1) et revenant au chapitre (1)
(bobine à noyau de fer) le model électrique du transformateur monophasé réel est donné à la fig.2.9
ci-dessous.

i1 R1 jX1 i i2 R2 jX2
i10
v1(t) Rµ jXµ E1 E2 v2(t)

Fig.2.9 : Schéma électrique d un transformateur 1~ réel

▪ R1 et R2 : Résistance d’enroulement primaire et secondaire respectivement.
▪ X1 et X2 : Réactance de fuites primaire et secondaire.
▪ R𝜇: résistance équivalente aux pertes fer
▪ X𝜇 :réactance magnétisante du flux canalisé vue du primaire
avec 𝑋1 = 𝐿1 . 𝜔 et 𝑋2 = 𝐿2 . 𝜔 𝑋𝜇 = 𝐿𝜇. 𝜔
3. Schéma électrique équivalent ramenée au secondaire :
On simplifie le schéma précédent en ramenant tous les éléments du transformateur au secondaire
comme le montre la fig.2.10 ci-dessous.

i1 i i2 Rs jXs
i10
v1(t) Rµ jXµ E1 E2 v2(t)

Fig.2.10 : Schéma électrique d un transformateur 1~ réel ramené au secondaire

𝑅𝑠 = 𝑅2 + 𝑚2 . 𝑅1 et 𝑋𝑠 = 𝑋2 + 𝑚2 . 𝑋1 avec 𝑋1 = 𝐿1 . 𝜔 , 𝑋2 = 𝐿2 . 𝜔 et 𝑖1′ = 𝑖1 − 𝑖10
Si le transformateur débit sur une charge, un courant 𝑖2 apparait au secondaire.
4. Schéma électrique équivalent ramenée au secondaire dans l’hypothèse de Kapp :
L’hypothèse de Kapp néglige le courant absorbé à vide 𝑖10 devant le courant i1 . Cela revient à
négliger les pertes ferromagnétiques 𝑃𝑓𝑒𝑟 et le schéma électrique équivalent obtenu est à la fig.2.11.
Toujours le courant 𝑖2 est lié à l’existence d’une charge au secondaire du transformateur.

i1 i2 Rs jXs

v1(t) E1 E2 v2(t)

Fig.2.11 : Schéma électrique d un transformateur monophasé réel

ramené au secondaire Dans l hypothèse de Kapp
5. Détermination des composants du schéma électrique équivalent du transformateur :
Pour déterminer les composants du schéma électrique équivalent deux essais sont nécessaires :
▪ Un essai à vide sous tension primaire nominale pour déterminer R𝜇 et X𝜇.
▪ Un essai en court-circuit sous courant nominale et tension d’entrée réduite pour déterminer 𝑅𝑠
et 𝑋𝑠 .
Remarque : la tension d’alimentation en court-circuit doit être réduite.
𝑉1𝑐𝑐 ≤ 10%. 𝑉1𝑛
a. Essai à vide : (𝒊𝟐 = 𝟎)
Le montage de l’essai à vide comporte un voltmètre au primaire, un autre au secondaire, un
ampèremètre pour mesurer le courant 𝑖1 et un wattmètre au primaire pour déduire la puissance
absorbée à vide comme le montre la fig.2.12.
i1 i2=0
A w
V1n V v20 V

Fig.2.12 : Transformateur monophasé en Essai à vide

𝑖2 est nul tend qu’il n y a pas une charge donc : 𝑖1′ = 0 et 𝑖1 = 𝑖10
Un vu éclaté de cet essai est donné à la fig.2. 3, dont l’objectif est de faciliter la détermination de
𝑅𝜇 et 𝑋𝜇 .
P10 jXs
i1 Rs
A w i10
V1n V Rµ jXµ E1 V20=V1 v20 V

Fig.2.13 : Vu éclaté du schéma électrique d un transformateur 1~ ramené

au secondaire dans l essai à vide
 ❖ La puissance mesurée à vide représente les pertes ferromagnétiques.
La puissance active est consommée par R𝜇 tandisque la puissance réactive est absorbée par X𝜇.
▪ Rapport de transformation m est :
𝑉20
𝑚=
𝑉1𝑛
Détermination de 𝑹𝝁 et 𝑿𝝁 :
▪ Puissance active absorbée à vide est :
2
𝑉1𝑛 𝑉1𝑛
𝑃10 = 𝑉1𝑛 . 𝑖10𝑎 = 𝑉1𝑛 . =
R𝜇 R𝜇
2
𝑉1𝑛
R𝜇 =
𝑃10
▪ La puissance réactive absorbée est :
2
𝑉1𝑛 𝑉1𝑛
𝑄10 = 𝑉1𝑛 . 𝑖10𝑟 = 𝑉1𝑛 . =
X𝜇 X𝜇

𝑄10 = √𝑆02 − 𝑃10

2 2
= √(𝑉1𝑛 . 𝐼10 )2 − 𝑃10

2 2
𝑉1𝑛 𝑉1𝑛
X𝜇 = =
𝑄10 √(𝑉1𝑛 . 𝐼10 )2 − 𝑃10
2

b. Essai en court-circuit :
Il suffit de remplacer le voltmètre du secondaire du montage précédent par un ampèremètre et
sous une tension d’alimentation réduite 𝑉1𝑐𝑐 pour avoir l’essai en court-circuit. Cet essai nous
permet de déterminer les paramètres 𝑅𝑠 et 𝑋𝑠 du transformateur
P1cc
i1cc i2cc
A w
V1cc V V20 = -m.V1cc A

Fig.2.14 : Transformateur monophasé essai en court-circuit

❖ La puissance 𝑃1𝑐𝑐 mesurée par cet essai représente les pertes joules.
Modèle de thevin vu du secondaire du transformateur monophasé ramené au secondaire dans
l’hypothèse de Kapp (essai en court-circuit) est donné à la fig.2.15 ci-dessous.
i2cc Rs jXs

V20 =-mV1cc A

Fig.2.15 : Modèle de thevin du transformateur monophasé

en court-circuit dans l hypothèse de Kapp
 Détermination de 𝑹𝒔 et 𝑿𝒔 :
2
2
𝐼1𝑐𝑐
𝑃1𝑐𝑐 = 𝑅𝑠 . 𝐼2𝑐𝑐 = 𝑅𝑠 .
𝑚2

𝑚2
𝑅𝑠 = 2 . 𝑃1𝑐𝑐
𝐼1𝑐𝑐

𝑍𝑠 = 𝑅𝑠 + 𝑗𝑋𝑠 𝑍𝑠2 = 𝑅𝑠2 + 𝑋𝑠2

2
𝑉20 2 𝑚𝑉1𝑐𝑐 2 𝑚2 𝑉1𝑐𝑐
𝑋𝑠 = √𝑍𝑠2 − 𝑅𝑠2 √
= ( 2 √
) − 𝑅𝑠 = ( ) − 𝑅𝑠2 = √( ) − 𝑅𝑠2
𝐼2𝑐𝑐 𝐼2𝑐𝑐 𝐼1𝑐𝑐

6. Détermination de la chute de tension : Essai en charge.

La fig.2.16 représente un transformateur monophasé réel débit sur une charge Z. Les deux
wattmètres mesurent les puissance P1 et P2 primaire et secondaire respectivement, les deux
ampèremètres A1 et A2 mesurent les courant i1 et i2 respectivement, tandisque les deux voltmètres
V1 et V2 donnent les valeurs efficaces des deux tensions primaire et secondaire respectivement. Cet
essai nous permet de déterminer la chute de tension du transformateur monophasé [4].

P1 P2
i1 i2
A1 w A2 w
V1 V V20 = -m.V1cc V2 V Z

Fig.2.16 : Transformateur monophasé essai en charge

La relation vectorielle entre les grandeurs électriques est :

⃗⃗⃗⃗⃗⃗
𝑣20 = ⃗⃗⃗⃗
𝑣2 + 𝑅𝑠 . ⃗𝑖⃗2 + 𝑗𝑋𝑠 . ⃗𝑖⃗2
▪ La chute de tension est :
⃗⃗⃗2 = ⃗⃗⃗⃗⃗⃗
∆𝑉 𝑣20 − ⃗⃗⃗⃗
𝑣2 = 𝑅𝑠 . ⃗𝑖⃗2 + 𝑗𝑋𝑠 . ⃗𝑖⃗2
Cette chute de tension représente la tension aux bornes de 𝑅𝑠 et 𝑋𝑠 du transformateur.
▪ Détermination de la chute de tension en utilisant le diagramme de Kapp :
Il suffit de représenter les vecteurs de l’équation suivante.

⃗⃗⃗⃗⃗⃗
𝑣20 = ⃗⃗⃗⃗
𝑣2 + 𝑅𝑠 . ⃗𝑖⃗2 + 𝑗𝑋𝑠 . ⃗𝑖⃗2
 v2 D

B 𝜑2

v20 jXs.i2

ΔV2
0 i2
Rs.i2 A

Fig.2.17 : Digramme vectoriel

On trace par la suite le cercle de centre (O) et de rayon (OB). Si on considère que (BD) // (OD),
alors on a :

∆𝑉2 = 𝑅𝑠 . 𝐼2 . cos(𝜑2 ) + 𝑋𝑠 . 𝐼2 . sin(𝜑2 )

Avec 𝜑2 est le déphasage entre la tension et le courant de la charge.

7. Bilan de puissance :
Cet arbre de puissance récapitule les différents types de puissances absorbé, délivré et les pertes
au niveau d’un transformateur monophasé réel.
Puissance Puissance
absorbée utile
Primaire Circuit magnétique Secondaire
P1 P2

Pj1 Pfer Pj2

Fig.2.18: Arbre de puissance d un transformateur monophasé
8. Rendement :
Le rendement d’un transformateur monophasé représente le rapport de la puissance utile 𝑃2 par
la puissance absorbée 𝑃1 .
𝑃2 𝑃2
ɳ= =
𝑃1 𝑃2 + 𝑃𝑐 + 𝑃𝑓𝑒𝑟

𝑉2 . 𝐼2 . cos(𝜑2 )
ɳ=
𝑉2 . 𝐼2 . cos(𝜑2 ) + 𝑅𝑠 . 𝐼22 + 𝑃𝑓𝑒𝑟
❖ Remarque :
𝑃𝑓𝑒𝑟
ɳ = ɳ𝑚𝑎𝑥. lorsque 𝑃𝑓𝑒𝑟 = 𝑃𝑐 donc 𝐼2 = √ 𝑅𝑠
VI. Mise en parallèles de deux transformateurs :
Deux transformateurs T1 et T2 sont branchés en parallèle, lorsqu’ils sont raccordés sur le même
réseau et leurs secondaires débitent dans la même charge, afin de satisfaire le besoin demandé en
puissance.
Ph
N

T1 T2

Charge

Fig.2.19 : Mise en parallèle de deux transformateurs monophasés

❖ La mise en parallèle de deux transformateurs nécessite :

▪ Les deux rapports de transformation doivent être égaux (m1=m2).
▪ Les deux transformateurs ont la même tension de court-circuit (U1cc=U2cc).
 EXERCICES
Exercice n°1
On considère le transformateur parfait 220𝑣/110𝑣 , 50 𝐻𝑧, 𝑆 = 2 𝑘𝑉𝐴.
1. Déterminer les courants 𝐼1𝑛 , 𝐼2𝑛 et le rapport de transformation m.
2. Le transformateur alimente une charge inductive de résistance 𝑅 = 10 𝛺 et d’inductance
𝐿 = 30𝑚𝐻. Calculer :
a- L’impédance de la charge,
b- Le facteur de puissance.
c- En déduire : - les courants primaire et secondaire du transformateur
- La puissance active fournie.
Exercice n°2
1. Déterminer le nombre de spires 𝑁2 du secondaire d’un transformateur parfait qui comporte 100
spires au primaire et sa plaque signalétique indique les grandeurs suivantes : 220 𝑉/24 𝑉, 50Hz,
𝑆 = 750𝑉𝐴.
2. Calculer l’intensité efficace primaire 𝐼1 et secondaire 𝐼2 du transformateur.
Exercice n°3
Déterminer le nombre de spires primaire et secondaire 𝑁1 et 𝑁2 , respectivement d’un transformateur
monophasé parfait 220𝑉/12𝑉, 50𝐻𝑧 qui a pour section du circuit magnétique 𝑠 = 10𝑐𝑚2 , soumit
à un champ magnétique 𝐵 = 1.6𝑇.
Exercice n° 4
Le montage de la fig.2.20 ci-dessous représente un transformateur parfait de rapport de
transformation m.

Fig.2.20 ; Transformateur monophasé parfait

1. Donner la relation entre 𝑣2 (𝑡), 𝑖2 (𝑡) et 𝑅.

2. Exprimer
a. 𝑣2 (𝑡) en fonction de 𝑣1 (𝑡) et m.
b. 𝑖2 (𝑡) en fonction de 𝑖1 (𝑡) et m.
3. En déduire la valeur de la résistance vue par le générateur branché au primaire du transformateur.
4. On considère maintenant le montage de la fig.2.21 ci-dessous :
 Fig.2.21 ; Transformateur monophasé parfait avec une
résistance au primaire

Déterminer la résistance 𝑅𝑠 vue du secondaire du transformateur.

Exercice 5
Soit Le modèle électrique du transformateur représenté à la fig.2.22 :

Fig.2.22 ; Transformateur monophasé réel

1. Présenter les différents essais nécessaires à la détermination des éléments du modèle (Rf, L f, m,
rs et Xs).
2. Représenter le schéma de câblage avec les appareils de mesure et citer le mode opératoire pour
chaque essai

Exercice 6
La plaque signalétique d'un transformateur monophasé indique : 𝑈1𝑁 = 220𝑉, 𝑓 = 50 𝐻𝑧,
𝑆 = 63 𝑉𝐴. Les essais pratiques effectués sur ce transformateur donnent :
▪ Un essai à vide, sous la tension primaire nominale :
𝐼 10 = 30 𝑚𝐴 ; 𝑃10 = 0,4 𝑊 ; 𝑈20 = 10 𝑉.
▪ Un essai en court-circuit effectué sous tension réduite :
𝐼2𝑐𝑐 = 2,0 𝐴 ; 𝑃1𝑐𝑐 = 0,8 𝑊.
▪ Un essai en charge purement résistive :
𝑈1 = 220 𝑉 ; 𝐼2 = 1,0 𝐴 ; 𝑃2 = 9,7 𝑊.
I.
1. Déterminer le rapport de transformation 𝑚 du transformateur.
2. L'enroulement primaire possède 1000 spires, déduire le nombre de spires du secondaire,
3. Que représente la puissance mesurée à vide ?
4. Calculer le facteur de puissance au primaire à vide 𝑐𝑜𝑠(𝜑10 ).
II.
1. Représenté le modèle électrique du transformateur ramené au secondaire dans l’hypothèse
de Kapp.
 2. Que représente la puissance mesurée en court-circuit ?
3. Déduire la résistance 𝑅𝑆 et la réactance 𝑋𝑆 du transformateur ramené au secondaire.
III.
1. Donner la tension secondaire 𝑈2 et le rapport de transformation en charge.
2. Donner la puissance 𝑃1 consommée par le transformateur, en déduire son rendement 𝜂.
Exercice 7
Une étude pratique faite sur un transformateur monophasé réel 1500 𝑉 / 225 𝑉 ; 50 𝐻𝑧 ; 44 𝑘𝑉𝐴
donne les mesures suivantes pour chaque essai :
• Essai à vide : 𝑈10 = 1500 𝑉 ; 𝑈20 = 225 𝑉 ; 𝑃10 = 300 𝑊
• Essai en court-circuit : 𝑃1𝐶𝐶 = 225 𝑊; 𝑈1𝐶𝐶 = 22,5 𝑉 ; 𝐼 1𝐶𝐶 = 30 𝐴
• Essai en charge : 𝑈2 = 221 𝑉 ; 𝐼 2 = 200 𝐴 ; 𝐶𝑜𝑠 (𝜑2 ) = 0,8.
1. Représenter les montages des essais ; à vide, en court-circuit, en charge.
2. Déterminer le rapport de transformation m et l’intensité du courant 𝐼2𝑁 .
3. Donner la valeur des pertes fer 𝑃𝑓 .
4. Calculer la valeur du courant de court-circuit 𝐼2𝐶𝐶 .
5. Donner la valeur des pertes cuivre.
6. Calculer la puissance 𝑃2 délivrée à la charge.
7. Calculer la puissance 𝑃1 absorbée par le transformateur.
8. En déduire le rendement ɳ du transformateur.

Exercice 8
Un transformateur monophasé 5 𝑘𝑉 / 230 𝑉 ; 50 𝐻𝑧 possède une puissance apparente 𝑆 = 21 𝑘𝑉𝐴.
La section de son circuit magnétique est 𝑠 = 60 𝑐𝑚2, la valeur maximale de l’induction
magnétique crée est 𝐵𝑚𝑎𝑥 = 1,1𝑇. Les essais pratiques effectués sur ce transformateur donnent
les résultats suivants :
▪ Essai à vide :
𝑈1 = 5000 𝑉 ; 𝑈20 = 230 𝑉 ;𝐼10 = 0,50 𝐴 et 𝑃10 = 250 𝑊
▪ Essai en court-circuit à 𝐼 2𝐶𝐶 = 𝐼2𝑁 :
𝑃1𝐶𝐶 = 300 𝑊 et 𝑈1𝐶𝐶 = 200 𝑉
1. Que représente les puissances 𝑃 10 et 𝑃1𝐶𝐶 .
2. Déterminer le nombre de spires au primaire : N1
3. Déterminer le rapport de transformation m et le nombre N2 de spires au secondaire.
4. Quel est le facteur de puissance à vide de ce transformateur ?
5. Quelle est l’intensité efficace du courant secondaire 𝐼2𝑁 ?
6. Modèle du transformateur.
a. Donner le schéma équivalent ramené au secondaire du transformateur dans l'hypothèse de
Kapp.
b. Déduire la résistance 𝑅 𝑠 et la réactance 𝑋𝑠 .
7. Ce transformateur débite un courant nominal dans une charge inductive de facteur de puissance
0,8.
a. Déterminer la chute de tension.
b. Déterminer la tension secondaire.
c. Calculer le rendement η de ce transformateur.
 SOLUTIONS
Exercice n°1
1. 𝐼1𝑛 =?
𝑆𝑛
𝑆𝑛 = 𝑉1 . 𝐼1𝑛 → 𝐼1𝑛 =
𝑉1
2000
A.N: 𝐼1𝑛 = = 9.09𝐴
220
❖ 𝐼2𝑛 =?
𝑆𝑛
𝑆𝑛 = 𝑉2 . 𝐼2𝑛 → 𝐼2𝑛 =
𝑉2
2000
A.N: 𝐼2𝑛 = = 18.181𝐴
110
𝑉 110
❖ 𝑚 = 𝑉2 = 220 = 0.5
1

2. Impedance Z:
1⁄
❖ 𝑍 = (𝑅2 + (𝐿𝜔)2 ) 2

1⁄
A.N: 𝑍 = (102 + (0.030.314)2 ) 2

❖ Facteur de puissance :
𝛷 = 𝑎𝑟𝑐𝑡𝑔 (𝐿𝜔/𝑅) = 𝑎𝑟𝑐𝑡𝑔 (0.942).
❖ Les courants du transformateur et la puissance active :
𝑉2
𝐼2 =
𝑍
𝐼1 = 𝑚. 𝐼2
𝑃 = 𝑉2 . 𝐼2 . 𝐶𝑜𝑠 (𝛷)
Exercice n°2
V2 n 𝑉
1. = n2 → 𝑛2 = 𝑛1 . 𝑉2
V1 1 1

24
𝐴. 𝑁: 𝑛2 = 100. = 11𝑠𝑝𝑖𝑟𝑒𝑠
230
𝑆
2. 𝑆1 = 𝑉1 . 𝐼1 → 𝐼1 = 𝑉1 = 3.26𝐴
1

𝑆2
𝑆2 = 𝑉2 . 𝐼2 → 𝐼2 = 𝑉 = 15.6𝐴
2

Exercice n°3
On a la formule de Boucherot :
𝑉1 = 4.44 ∗ 𝑓 ∗ 𝑁1 ∗ 𝑠 ∗ 𝐵𝑚𝑎𝑥

𝑁1
𝑁1 =
4.44 ∗ 𝑓 ∗ 𝑠 ∗ 𝐵𝑚𝑎𝑥
A.N :
230
𝑁1 = = 648𝑠𝑝𝑖𝑟𝑒𝑠
4.44 ∗ 50 ∗ 10 ∗ 10−4 ∗ 1.6
𝑉2
𝑁2 = ∗ 𝑁1
𝑉1
12
𝑁2 = ∗ 648 = 38𝑠𝑝𝑖𝑟𝑒𝑠
230
Exercice n°4
1. 𝑣2 (𝑡) = 𝑅. 𝑖2 (𝑡)
2.
a. 𝑣2 (𝑡) = −𝑚. 𝑣1 (𝑡)
1
b. 𝑖2 (𝑡) = − 𝑚 . 𝑖1 (𝑡)
1 𝑅
3. −𝑚𝑣1 (𝑡) = −𝑅. 𝑚 𝑖1 (𝑡) → 𝑅𝑒𝑞 = 𝑚2

4. La résistance 𝑅𝑠 vue du secondaire du transformateur est :

1
𝑣1 (𝑡) − 𝑅𝑠 . 𝑖1 (𝑡) + . 𝑣 (𝑡) = 0
𝑚 2
1
𝑖1 (𝑡) = −𝑚𝑖2 (𝑡) D’ou 𝑣1 (𝑡) + 𝑅𝑠 . m. 𝑖2 (𝑡) + 𝑚 . 𝑣2 (𝑡) = 0

→ 𝑚. 𝑣1 (𝑡) + 𝑅𝑠 . 𝑚2 . 𝑖2 (𝑡) + 𝑣2 (𝑡) = 0

La résistance 𝑅𝑒𝑞 ramenée au secondaire est :
𝑅𝑒𝑞 = 𝑚2 . 𝑅𝑠
Exercice n°5
1-
❖ Essai à vide pour déterminer : 𝑅𝑓 , 𝑋𝑓 et 𝑚
❖ Essai en court-circuit pour déterminer : 𝑅𝑠 , 𝑋𝑠
2-
❖ Essai à vide :
P10
i10 i2=0
A w
V1n V v20 V

Transformateur monophasé en Essai à vide

𝑉
• 𝑚 = 𝑉20
1𝑛
 2
𝑉1𝑛
• R𝜇 = 𝑃10

𝑉2 2
𝑉1𝑛
• X𝜇 = 𝑄1𝑛 =
10 2
√(𝑉1𝑛 .𝐼10 )2 −𝑃10

❖ Essai en court-circuit :
P1cc
i1cc i2cc
A w
V1cc V V20 = -m.V1cc A

Transformateur monophasé essai en court-circuit

𝑚2
• 𝑅𝑠 = 2 . 𝑃1𝑐𝑐
𝐼1𝑐𝑐

𝑚2 𝑉1𝑐𝑐 2
• 𝑋𝑠 = √𝑍𝑠2 − 𝑅𝑠2 = √( 𝐼1𝑐𝑐
) − 𝑅𝑠2

Exercice n°6
I.
𝑈 10
1- 𝑚 = 𝑈 20 𝑚 = 220 = 0.045
1𝑁

2- 𝑁2 = 𝑚. 𝑁1 = 0.045 ∗ 1000 = 45𝑠𝑝𝑖𝑟𝑒𝑠

3- 𝑃10 : perte fer
4- cos(𝜑10 ) =?
𝑃10 4000
cos(𝜑10 ) = = = 0.6
𝑉1𝑁 . 𝐼10 220.30
II.
1.

i1 i2 Rs jXs

v1(t) E1 E2 v2(t)

2. 𝑃1𝑐𝑐 : perte joule.

𝑃1𝑐𝑐 0.8
3. 𝑅𝑠 = 2 = = 0.2Ω.
𝐼2𝑐𝑐 4

III.
1. 𝑉2 = 𝑉20 − ∆𝑉2 = 10 − 0.2 ∗ 1 = 9.8𝑣
𝑉2 9.6
𝑚𝑐 = = = 0.044
𝑉1𝑁 220

𝑃 9.7
2. 𝑃1 = 𝑃2 + 𝑃10 + 𝑃1𝑐𝑐 = 9.7 + 0.4 + 0.8 = 10.9𝑤 ɳ = 𝑃2 = 10.9 = 0.89 = 89%
1
Exercice n°7
1.
i1 i2=0
A w
V1n V v20 V

Transformateur monophasé en essai à vide

P1cc
i1cc i2cc
A w
V1cc V V20 = -m.V1cc A

Transformateur monophasé en essai en court-circuit

P1 P2
i1 i2
A w A w
V1 V V20 = -m.V1cc V2 V Z

Transformateur monophasé en essai en charge

𝑈 225
2. 𝑚 = 𝑈20 = 1500 = 0.15
10

3. 𝑃𝑓𝑒𝑟 = 300𝑤
𝐼1𝐶𝐶 30
4. 𝐼2𝐶𝐶 = = 0.15 = 200𝐴
𝑚

5. 𝑃𝑐 = 225𝑊
6. 𝑃2 = 𝑈2 . 𝐼2 . cos(𝜑2 ) = 221.200.0.8 = 35360𝑤
7. 𝑃1 = 𝑃2 + 𝑃1𝐶𝐶 + 𝑃10 = 35360 + 225 + 300 = 35885𝑊
𝑃 35360
8. ɳ = 𝑃2 = 35885 = 0.98 = 98%
1

Exercice n°8
1. 𝑃10 : perte fer, 𝑃1𝑐𝑐 : perte cuivre
1 𝑈 5000
2. 𝑁1 = 4.44∗𝑓.𝑠.𝐵 = 4.44∗50∗60∗1.1∗10−4 = 3412𝑠𝑝𝑖𝑟𝑒𝑠
𝑈20 230
3. 𝑚 = = 5000 = 0.046 𝑁2 = 𝑚. 𝑁1 = 0.046.3412 = 170𝑠𝑝𝑖𝑟𝑒𝑠.
𝑈1
𝑃 250
4. cos(𝜑10 ) = 𝑈 10 = 5000∗0.5 = 0.1
.𝐼 1 10

𝑃1𝑐𝑐 300
5. 𝐼1𝑐𝑐 = 𝑈 )
= 200∗0.1 = 15𝐴
1𝑐𝑐 .cos(𝜑10
 𝐼1𝑐𝑐 15
𝐼2𝑐𝑐 = = = 150𝐴
𝑚 0.1

6.
a-
i1cc i2cc Rs jXs

v1cc(t) E1 E2 A

𝑃1𝑐𝑐 300
b- 𝑅𝑠 = 2 = = 0.0133 𝑋𝑠 = √𝑍𝑠2 − 𝑅𝑠2 = √(0.133)2 − (0.013)2
𝐼2𝑐𝑐 1502

7.
a- ∆𝑈2 = 𝑅𝑠 . 𝐼2 . cos(𝜑2 ) + 𝑋𝑠 . 𝐼2 . sin(𝜑2 )
b- 𝑈2 = 𝑈20 − ∆𝑈2
𝑈2 .𝐼2 .cos(𝜑2 )
c- ɳ = 𝑈
2 .𝐼2 .cos(𝜑2 )+𝑃𝑓𝑒𝑟 +𝑃𝑐
