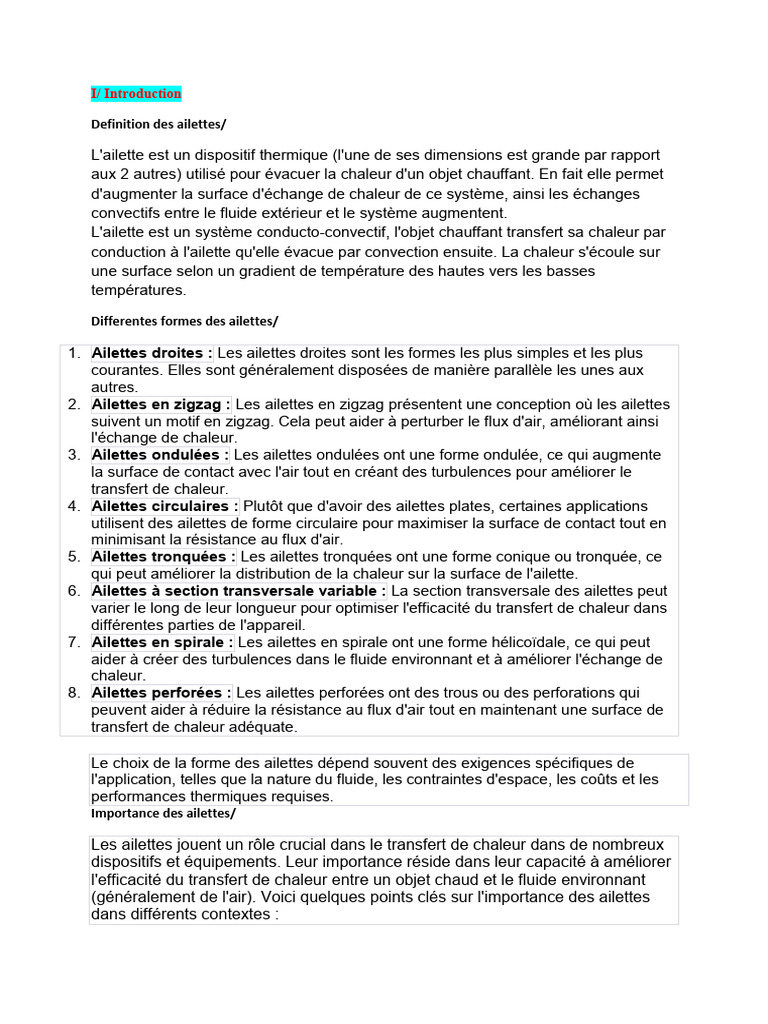

I/ Introduction

Definition des ailettes/

L'ailette est un dispositif thermique (l'une de ses dimensions est grande par rapport
aux 2 autres) utilisé pour évacuer la chaleur d'un objet chauffant. En fait elle permet
d'augmenter la surface d'échange de chaleur de ce système, ainsi les échanges
convectifs entre le fluide extérieur et le système augmentent.
L'ailette est un système conducto-convectif, l'objet chauffant transfert sa chaleur par
conduction à l'ailette qu'elle évacue par convection ensuite. La chaleur s'écoule sur
une surface selon un gradient de température des hautes vers les basses
températures.

Differentes formes des ailettes/

1. Ailettes droites : Les ailettes droites sont les formes les plus simples et les plus
courantes. Elles sont généralement disposées de manière parallèle les unes aux
autres.
2. Ailettes en zigzag : Les ailettes en zigzag présentent une conception où les ailettes
suivent un motif en zigzag. Cela peut aider à perturber le flux d'air, améliorant ainsi
l'échange de chaleur.
3. Ailettes ondulées : Les ailettes ondulées ont une forme ondulée, ce qui augmente
la surface de contact avec l'air tout en créant des turbulences pour améliorer le
transfert de chaleur.
4. Ailettes circulaires : Plutôt que d'avoir des ailettes plates, certaines applications
utilisent des ailettes de forme circulaire pour maximiser la surface de contact tout en
minimisant la résistance au flux d'air.
5. Ailettes tronquées : Les ailettes tronquées ont une forme conique ou tronquée, ce
qui peut améliorer la distribution de la chaleur sur la surface de l'ailette.
6. Ailettes à section transversale variable : La section transversale des ailettes peut
varier le long de leur longueur pour optimiser l'efficacité du transfert de chaleur dans
différentes parties de l'appareil.
7. Ailettes en spirale : Les ailettes en spirale ont une forme hélicoïdale, ce qui peut
aider à créer des turbulences dans le fluide environnant et à améliorer l'échange de
chaleur.
8. Ailettes perforées : Les ailettes perforées ont des trous ou des perforations qui
peuvent aider à réduire la résistance au flux d'air tout en maintenant une surface de
transfert de chaleur adéquate.

Le choix de la forme des ailettes dépend souvent des exigences spécifiques de

l'application, telles que la nature du fluide, les contraintes d'espace, les coûts et les
performances thermiques requises.
Importance des ailettes/

Les ailettes jouent un rôle crucial dans le transfert de chaleur dans de nombreux
dispositifs et équipements. Leur importance réside dans leur capacité à améliorer
l'efficacité du transfert de chaleur entre un objet chaud et le fluide environnant
(généralement de l'air). Voici quelques points clés sur l'importance des ailettes
dans différents contextes :
1. Augmentation de la surface de transfert de chaleur : Les ailettes augmentent
la surface disponible pour le transfert de chaleur. En augmentant la surface en
contact avec le fluide environnant, les ailettes permettent une dissipation plus
efficace de la chaleur.
2. Amélioration de l'efficacité thermique : Les ailettes contribuent à améliorer
l'efficacité globale des dispositifs de transfert de chaleur tels que les radiateurs,
les échangeurs de chaleur et les condenseurs. Elles permettent une meilleure
extraction de la chaleur de la source vers le fluide de refroidissement.
3. Réduction de la résistance thermique : Les ailettes aident à réduire la
résistance thermique en favorisant un transfert de chaleur plus rapide et plus
efficace. Cela permet de maintenir des températures plus basses dans les
équipements, prévenant ainsi la surchauffe.
4. Amélioration de la dissipation thermique : Dans les dispositifs électroniques
tels que les processeurs, les ailettes sont souvent utilisées pour dissiper la
chaleur générée. Cela contribue à maintenir des températures optimales, ce qui
est crucial pour le bon fonctionnement et la durabilité des composants
électroniques.
5. Contrôle des gradients thermiques : Les ailettes aident à uniformiser les
gradients thermiques à travers une surface. Cela est particulièrement important
dans les applications où des variations de température excessives peuvent
entraîner des contraintes mécaniques indésirables.
6. Optimisation de la conception : En choisissant la forme, la taille et la
disposition appropriées des ailettes, les ingénieurs peuvent optimiser la
conception des dispositifs thermiques pour répondre aux exigences spécifiques
de l'application tout en minimisant les coûts et l'encombrement.
7. Prévention de la surchauffe : Dans de nombreux dispositifs, en particulier ceux
qui génèrent beaucoup de chaleur, les ailettes sont essentielles pour éviter la
surchauffe qui pourrait endommager les composants internes.
8.
domaine d’utilisation des ailettes/

Les ailettes sont largement utilisées dans divers domaines pour optimiser le transfert
de chaleur. Leur utilisation est essentielle dans de nombreux équipements et
systèmes où la gestion thermique est cruciale. Voici quelques-uns des domaines
d'application des ailettes :
Application la plus connue, les systèmes de chauffage des particuliers mettent en jeu des
systèmes d'ailettes thermiques afin de transmettre la chaleur issue d'une résistance (dans le cas du
chauffage électrique), ou d'un fluide caloporteur (porteur de chaleur) en circulation, à l'air ambiant.
Ci-contre une résistance chauffante composée de la
résistance électrique (tube en « U ») cerclée par une ailette
thermique en forme de spirale. Il aurait été possible de
remplacer la résistance électrique par un tube dans lequel
circulerait un fluide caloporteur.
Bien entendu le domaine des appareils de chauffage ne se limite pas aux installations visibles dans
les
habitations particulières. Ces système servent également dans l’industrie, dès lors qu'il est nécessaire
de chauffer un fluide. En effet, les ailettes ont pour rôle de favoriser les échanges thermiques entre un
élément solide et un fluide. L'élément solide peut très bien être un tube dans lequel circule un second
fluide, afin d'autoriser les échanges d'énergie sans pour autant mélanger ces derniers : c'est le principe
des échangeurs de chaleur utilisés pour transmettre l'énergie entre plusieurs circuits de fluides
caloporteurs.
Les ailettes thermiques peuvent aussi être nommées radiateurs. Leur but est alors de refroidir
un élément, en transmettant l'excédent de chaleur au milieu extérieur, c'est à dire l'air dans la plupart
des cas.
Le radiateur d'une voiture (image ci contre) permet de
refroidir le moteur. Le liquide de refroidissement circule dans des
tubes auxquels sont associées des ailettes thermiques qui
transmettent cette chaleur à l'air. La circulation de l'air est assurée
par la vitesse du véhicule, ce qui assure un phénomène de
convection suffisant.
Les microprocesseurs des ordinateurs génèrent beaucoup de chaleur
lors de leur fonctionnement. Afin d'éviter que ceux-ci soient endommagés
par une surchauffe, ils sont parfois recouverts par un radiateur (image cicontre). Le plus souvent en
aluminium, ce système d'ailettes transmet
directement la chaleur du processeur à l'air.
Ainsi, même si leur forme peut beaucoup varier, les ailettes thermiques sont indispensables
pour améliorer le rendement de tout échangeur de chaleur. Que le but soit de refroidir un élément en
transmettant sa chaleur à l'air ambiant, ou au contraire de chauffer un fluide grâce à une résistance
électrique, le principe des échangeurs reste toujours le même, et des ailettes thermiques y sont presque
toujours associées.

II/ Partie theorique

1- Théorie et Quelques définitions :

• Le gradient de température : Où ⃗ ( )représente le gradient local de
température, c’est à dire le taux de variation spatial de la température, au point
considéré. Le vecteur gradient est perpendiculaire aux isothermes.
• La conduction : Elle représente le processus de propagation de la chaleur par le contact direct entre
les particules d’un corps où entre plusieurs corps ayant des températures déférentes suite au
mouvement de ces particules élémentaires.

• La convection : C’est un mode de transfert de chaleur qui met en jeu, en plus de la conduction, le
mouvement macroscopique de la matière. Ce phénomène se produit au sein des milieux fluides
(liquides ou gaz) en écoulement ou entre une paroi solide et un fluide en mouvement. L’étude du
transfert de chaleur par convection permet de déterminer les échanges de chaleur. On distingue deux
types de convection : convection naturelle et forcée.

•Le rayonnement :C'est un mode particulière d'échange de chaleur (d'énergie) dans ce mode le
porteur d’énergie n’est plus représenter par des particules de substance, mais par des ondes
électromagnétique ayant à l’origine l’agitation atomique à la surface d’un corps.

Le mécanisme de rayonnement est crié par l’émission et l’absorption des ondes électromagnétique
porteuses d’énergie rayonnante et par la transformation de celle ces on chaleur avec le changement
d’état énergétique de corps qui l’absorbant.
Le flux total : dans

• On parle dans l’introduction que le flux thermique

échangé entre un corps et le
milieu extérieur est faible et pour augmenter cet échange on augmenter
la surface d’échange. Ceci est réalisé par l’ajout des ailettes (surfaces
étendues).

•Les ailettes :sont de bons conducteurs de la chaleurdont une dimension

est grande par rapport aux autres. Elles sont utilisées pour améliorer
l’évacuation de la chaleur d’un système solide confiné dans lequel les
densités de flux de chaleursont élevées.
Dans les systèmes avec ailettes, la direction du flux de chaleur convectif
est perpendiculaire à la direction principale du flux de chaleur dans le
solide.

• Un gradient de température est induit le long de l’ailette (L˃˃D) en raison de la combustion de deux
phénomènes. Le premier est dû à la conductivité thermique longitudinale alors et le deuxième
représente les pertes de chaleur ou milieu ambiant. Lorsque on déterminer la température le long de la
surface étendue, on peut déterminer l’échange de chaleur entre la surface et son environnement.
Le rayonnement et la convection naturelle se produisent simultanément et doivent être tous les deux
inclus dans l’analyse énergétique.

● En considérant le bilan énergétique dans l’état stationnaire pour une surface étendue (l’ailette),
l’équation suivante peut être dérivée :

.
− ( − )=0
.

Avec : =

. ( )
▫ avec ( ) = − et = .
on peut écrire : − ( ) = 0 → (1)

◦ : une constante alors m est une constante

◦ H : le coefficient global d’échange de chaleur.
◦ A : la section de surface chauffée.◦ : la conductivité thermique de la tige.

La solution de la relation (1) est : = cosh( )+ sinh ( )

On suppose que le diamètre de tige est faible par rapport à son longueur. – à x=L
( )
(extrémité x=L) : perte de chaleur à l’extrémité non chauffée son négligeable ⇒ = 0.

− à x=0 : Tx = T1.
( ) ( )
Donc la solution de (1) est : = =
 .
Avec : =
.

• Le but de ces calculs et d’observer le gradient de température le long de la surface étendue et de

montrer que le terme m est constant dans toutes positions x le long de la surface.

1- Objectif de TP :
Le travail qui nous avons fait est pour démontrer les caractéristique du profil de température et du
transfert de chaleur pour une surface étendue (tige cylindrique, ailette) la chaleur qui répand le long de
la tige par conduction occasionnant des déperditions vers l’environnement par convection et
rayonnement.
