Cours 3. Forage

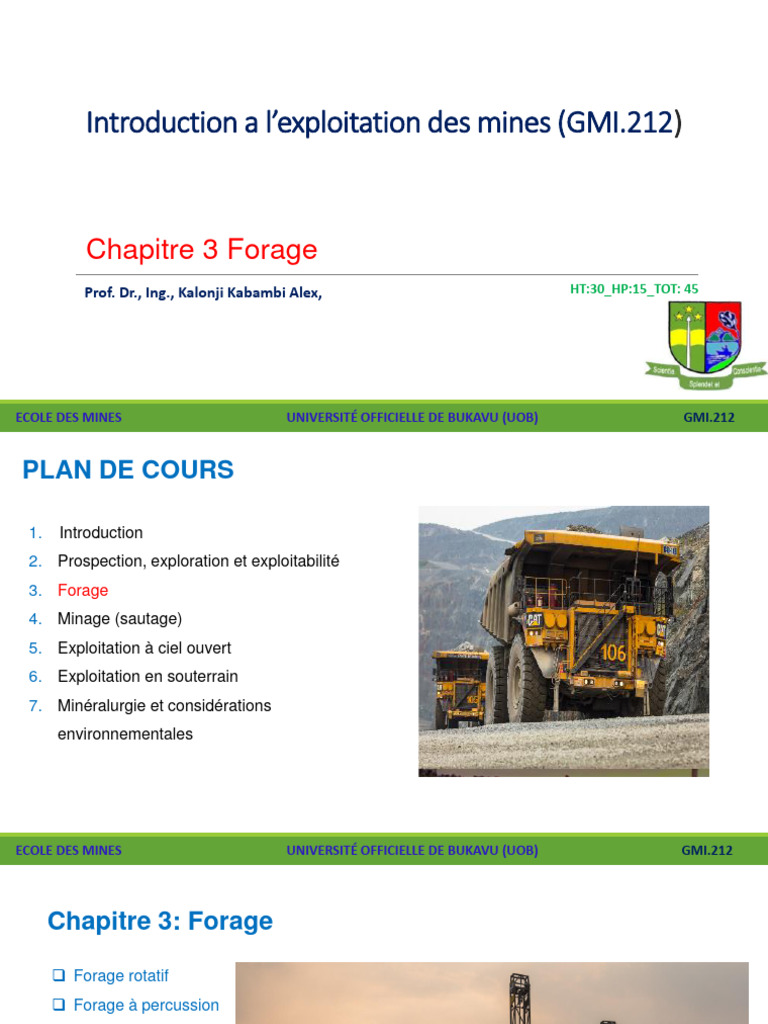

Introduction a l’exploitation des mines (GMI.
212)
Chapitre 3 Forage
Prof. Dr., Ing., Kalonji Kabambi Alex, HT:30_HP:15_TOT: 45
ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

PLAN DE COURS
1. Introduction
2. Prospection, exploration et exploitabilité
3. Forage
4. Minage (sautage)
5. Exploitation à ciel ouvert
6. Exploitation en souterrain
7. Minéralurgie et considérations
environnementales

Chapitre 3: Forage
❑ Forage rotatif
❑ Forage à percussion

Forage
• Opération en soi-même:
– Creusement des puits d’eau dans des sols ou dans les
roches fortement altérées;
– Prélèvement des échantillons;
– Creusement des ouvertures horizontales,
inclinées et verticales à l’aide de forage à grand diamètre.
• Opération visant la création des trous

pour sautages.

Forage
• Opération visant la création des trous
pour sautages.
Le but du forage est de percer des

cavités circulaires dans lesquelles on
pourra mettre les explosifs nécessaires
pour briser le rocher.

Types de forage selon les actions
faisant partie de cette opération
• Forage rotatif (« rotary drilling »);

• Forage à percussion - parfois appelé en
français: « roto-percutant » et en anglais «
percussion drilling »).

Types de forage basés sur la rotation: Forage rotatif («
Rotary drilling »)
❑ Forage avec une tarière (mèche torsadée - « auger drilling »: sols et

alluvions, à la limite les roches très fortement altérées;
❑ Forage à l’aide de taillants de type « drag bit »;
❑ Forage à l’aide des trépans;
❑ Forage aux diamants (avec des couronnes diamantées) « diamond drilling »
– Son objectif est de fournir les échantillons du roc (carottes de forage);

– La méthode de forage la plus chère, jamais utilisée pour d’autres fins.

Forage rotatif (« Rotary drilling »)
https://www.google.com/search?q=Forage+rotatif&tbm=isch&source

Éléments clés de forage rotatif
• La force de poussée (« thrust ») ou (« pull down force ») qui doit être

suffisante pour garder le taillant en contact avec la roche devant être forée et
adéquate pour assurer le broyage (écrasement) du roc par des boutons;
• Le couple de rotation (« torque ») qui doit assurer un taillage interrompu,

indépendamment des conditions géologiques rencontrées et suffisant pour
faire tourner le taillant et ses cônes (s’il y a lieu) dans le massif rocheux
devant être percée;

Éléments clés de forage
rotatif
• Évacuation des copeaux de
forage et refroidissement des
paliers (trépans tricône); – si
inefficace on accélère l’usure des
taillants et réduit un taux de
pénétration;
• Bon choix de taillant
https://www.google.com/search?q=Forage+rotatif&tbm=isch&source

Rotation
• Vitesse de rotation:
« Drag bits »: 300 – 1000 tours/min.;
Trépans: 50 – 120 tours/min.
• Règles générales: Pour le même type

de forage la vitesse de rotation est
inversement proportionnelle au
diamètre: augmentation du diamètre –
réduction de la vitesse de rotation; https://www.google.com/search?q=Forage+rotatif&tbm=isch&source

Poussée (« thrust », « pull down force »)
Objectif:
maintenir constamment le contact du taillant et de
ces cônes rotatives munies de boutons (s’il y a lieu)
avec le roc au fond du trou.
La poussée trop faible peut provoquer le
rebondissement du taillant qui a des effets négatifs
sur:
❑ Le taux de pénétration (baisse considérable);
❑ La durée de vie du taillant;
❑ Plus de défaillances de l’engin de forage.

Poussée
Règles générales:
• Plus la roche est dure, plus la
poussée doit être élevée;
• La force de poussée doit être
limitée pour ne pas endommager
des taillants (p.ex. destruction
des boutons).

FORAGE À L’AIDE DES TARIÈRES
(« AUGER DRILLING »)
Applicable aux sols, aux alluvions et aux roches

fortement altérées;
• Diamètres: 25 – 400 mm;
• Profondeurs: jusqu’à 40 m.
: qui n’a pas trop d’importance dans
l’industrie minière, excepté certaines

applications au niveau de « placer mining
».
Forage rotatif à l’aide de taillants
et trépans:
– Forage avec les taillants de type « drag-bit »;

– Forage à l’aide de trépans à cônes rotatives
(« tricone bits »).
Ce type de forage est utilisé comme méthode de

forage de production dans les mines à ciel
ouvert d’envergure et pour les forages très
profonds tels que forage pétrolier.
https://www.google.com/search?q=forage+rotatif+avec+taillaint

Application du forage rotatif avec les
taillants de type « drag bit »:
▪ Forage dans les roches de faible résistance

(p.ex. < 100 MPa en compression uniaxiale,
certaines sources mentionnent < 140 MPa);
▪ Pour les trous de diamètre inférieur à 152 mm
(6 po.) et de faible profondeur (quelques
mètres);
▪ Applications assez limitées dans le minage
des roches dures.

Application du forage rotatif avec les trépans:
▪ Toutes types de roches, même les plus
résistantes et abrasives;
▪ Diamètres importants – d’habitude entre 102
et 445 mm (de 4 à 17 ½ po.);
▪ Longueurs: mines à ciel ouvert jusqu’à 50 m,
▪ forage pétrolier y inclut le forage du fond
marin jus qu’à plusieurs km (!);
▪ Forage de production dans les mines à ciel
ouvert.

FORAGE À PERCUSSION
Forage dans les roches de moyenne à grande résistance
Principe du forage à percussion

4 actions connexes:
– Rotation;
– Poussée (« feed »);
– Nettoyage du fond de trou (« flushing »);
– Percussion (action de frappe).
Cette dernière action fait la différence entre
les deux principaux types de forage.
FORAGE À PERCUSSION
Deux principaux types de forage à
percussion:
– avec un marteau hors trou (« tophammer »);
– avec un marteau fond de trou ou
« plongeur » (« Down-the-hole – DTH », « In-
the-Hole – ITH »).

Forage avec un marteau fond de
trou (DTH)
▪ Le marteau de forage et son mécanisme d'impact
fonctionne dans le trou.
▪ Le piston frappe directement le foret, et aucune
énergie n'est perdue le long du montage de forage.
▪ L'air comprimé transporté dans les rallonges
jusqu'au mécanisme d'impact est transmis au
mouvement de rotation et sert à appliquer une
pression sur le fond du trou et à évacuer en même
temps les fragments hors du trou.

Forage avec un marteau fond de
trou (DTH)
▪ La frappe est générée au fond de trou, tandis que
le mécanisme de rotation reste à l’extérieur.
▪ Les trous faits par cette méthode sont généralement

Lesavec
droits trousune
faitsdéviation
par cette méthode
minimum.sont généralement droits avec une déviation minimum.
Dans la roche fracturée, cette méthode est plus souvent utilisée que celle du marteau en tête de
▪ Dans la puisque
trou roche fracturée,
qu'elle est cette
moinsméthode
sujette auest plus par la tige coincée dans le trou par des
bloquage
morceaux
souvent utilisée que celle du marteau en tête de trou
de roche brisée.
puisque qu'elle est moins sujette au bloquage par la
tige coincée dans le trou par des morceaux de roche
brisée.
Forage avec un marteau hors du
trou vs. fond de trou (DTH)
Avantages du système fond de trou:

• Contrairement au forage hors du trou, le taux de
pénétration (TP) est constant, alors il ne diminue
pas avec la profondeur croissante du trou.
• un couple de rotation (torque) requis pour le

forage DTH est inférieur par rapport aux autres
méthodes de forage

• moins d'usure des taillants, car meilleur

nettoyage du fond du trou;
• la vie des tubes de forage est plus longue que
celle des allonges et des emmanchements
utilisés pour le forage « tophammer »;
• moins d'énergie de forage requise.

• Peu de déviation des trous (moins de 1,5%), ce

qui est idéal pour le forage de trous profonds;
• pour les diamètres dans la plage de 102 – 254

mm, le coût de forage par m foré est moins élevé que pour le forage
rotatif à l'aide d'un trépan;
• le niveau de bruit est moins élevé par rapport au
forage tophammer car le marteau plongeur se
trouve à l'intérieur du trou.

trou (ITH)
▪ Le piston du marteau frappe la hampe et crée
une onde de choc transmise à la foreuse
jusqu'au foret.
▪ L'énergie se transmet au fond du trou, ce qui
occasionne le bris de la roche en fragments.
▪ Ces fragments sont évacués par l'air comprimé
injecté dans le montage du train de tiges.
▪ En tournant sur lui-même, le foret parvient à user
complètement le fond du trou. Un mécanisme
permet à la foreuse d'exercer constamment une
pression maximum au fond du trou.

trou (ITH)
▪ Marteau-perforateur qui génère la rotation et
l’énergie de frappe ne pénètre jamais dans le
trou (d’où vient le nom).

Trou (TH)
Avantages du système avec un marteau

hors du trou (« tophammer »):
Avec un système DTH on court le risque
de perdre un marteau entier si ce dernier
est coincé ou il se détache du reste du
train de tige (perte financière
considérable).

Connus aussi sous son nom anglais
« tophammer »;
Marteau-perforateur qui génère la
rotation et l’énergie de frappe ne
pénètre jamais dans le trou (d’où
vient le nom).
Photo (prof Bokwala)

« tophammer »;
vient le nom).
Photo (prof Bokwala)

TECHNIQUES PARTICULIÈRES AUX
EXPLOITATIONS SOUTERRAINES
Il existe plusieurs types de trous qui devront être forés dans le rocher lors du
développement ou de l'exploitation d'un gisement en souterrain.
Nous pouvons classifier les forages entre deux grandes catégories:

• les forages de trous de diamètres relativement petits, i.e. de l'ordre de quelques
« tophammer »;
centimètres qui sont utilisés pour les travaux de production et de
développement
vient le nom).
• les trous de grands diamètres, i.e. de quelques dizaines de centimètres qui sont
utilisés pour le percement de cheminées diverses ou pour les puits.

Les techniques de réalisation de chacun d'eux varieront ainsi que leur

utilisation. À l'intérieur du groupe des
trous de diamètres relativement petits, il est possible de faire les
subdivisions suivantes:
« tophammer »;
• les trous courts (de ~ 0,3 à 3,5m),
• les trous longs (de ~ 4,5 à 60m) mais de diamètres petits (de 50 à 62,5
vient le nom).
mm)
• les longs trous (de ~ 15 à 62 m) de grands diamètres (de 100 à 165 mm).

▪ Dans les mines souterraines, la
majorité des forages sont réalisés
par des foreuses à percussion.
▪ Ce n'est que vers les années
«soixante-dix
tophammer »; que le forage rotatif a
rotation
commencéet l’énergie
à de frappe
être ne
introduit dans ce
vient
typele nom).
d'exploitation.

Équipements utilisés pour le forage par
percussion
Les foreuses pneumatiques standards

En général, lessous
Connus aussi foreuses pneumatiques peuvent
son nom anglais
« tophammer »;
être divisées en deux qui
Marteau-perforateur grandes
génère la catégories:
• les foreuses
pénètre jamaistenues à la(d’où
dans le trou main (perforatrices)
vient le nom).
• celles montées sur des glissières ou supports
(drifters).

Dans la catégorie des foreuses portées à la main, il

est possible de définir trois sous-groupes :
1. les marteaux piqueurs (sinkers)
2. les marteaux
« tophammer »; perforateurs sur béquille articulée
(jacklegs)
3. les marteaux
vient le nom). perforateurs verticaux (stopers)


« tophammer »;
vient le nom).

TECHNIQUES PARTICULIÈRES
AUX EXPLOITATIONS
SOUTERRAINES
LesConnus aussi sous

foreuses son nom anglais à percussion
pneumatiques
« tophammer »;
MLes foreuses pneumatiques à percussion installées dans le fond du trou
arteau-perforateur qui génère la
vient le nom).

Les foreuses hydrauliques
▪ Suite à l'augmentation des coûts de l'énergie, les manufacturiers ont

mis au point les foreuses hydrauliques à percussion.
▪ Ces foreuses, parce que leur piston est déplacé par un fluide qui est à
« tophammer »;
une pression d'environ 25 fois plus grande que celle qui fait fonctionner
celui d'une foreuse pneumatique, consomment de 60 à 70% moins
vient le nom).
d'énergie pour fournir une même quantité de travail.


« tophammer »;
vient le nom).


« tophammer »;
vient le nom).


« tophammer »;
vient le nom).


« tophammer »;
vient le nom).

Cours 3. Forage

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Cours 3. Forage

Transféré par

Droits d'auteur :

Formats disponibles

Introduction a l’exploitation des mines (GMI.

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

• Opération visant la création des trous

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Le but du forage est de percer des

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

• Forage rotatif (« rotary drilling »);

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

❑ Forage avec une tarière (mèche torsadée - « auger drilling »: sols et

– Son objectif est de fournir les échantillons du roc (carottes de forage);

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

• La force de poussée (« thrust ») ou (« pull down force ») qui doit être

• Le couple de rotation (« torque ») qui doit assurer un taillage interrompu,

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

• Règles générales: Pour le même type

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Applicable aux sols, aux alluvions et aux roches

: qui n’a pas trop d’importance dans

l’industrie minière, excepté certaines

– Forage avec les taillants de type « drag-bit »;

Ce type de forage est utilisé comme méthode de

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

▪ Forage dans les roches de faible résistance

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Principe du forage à percussion

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

▪ Les trous faits par cette méthode sont généralement

Avantages du système fond de trou:

• un couple de rotation (torque) requis pour le

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

• moins d'usure des taillants, car meilleur

• moins d'énergie de forage requise.

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

• Peu de déviation des trous (moins de 1,5%), ce

• pour les diamètres dans la plage de 102 – 254

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Avantages du système avec un marteau

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Photo (prof Bokwala)

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Photo (prof Bokwala)

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Nous pouvons classifier les forages entre deux grandes catégories:

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Les techniques de réalisation de chacun d'eux varieront ainsi que leur

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.212

Les foreuses pneumatiques standards

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.312

Dans la catégorie des foreuses portées à la main, il

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.312

Connus aussi sous son nom anglais

ECOLE DES MINES UNIVERSITÉ OFFICIELLE DE BUKAVU (UOB) GMI.312

LesConnus aussi sous
