Résistance des Matériaux (RDM)
TP 02 : Etude de poutres continues
Groupe :
-
-
-
-
Date :
1. INTRODUCTION ET DESCRIPTION

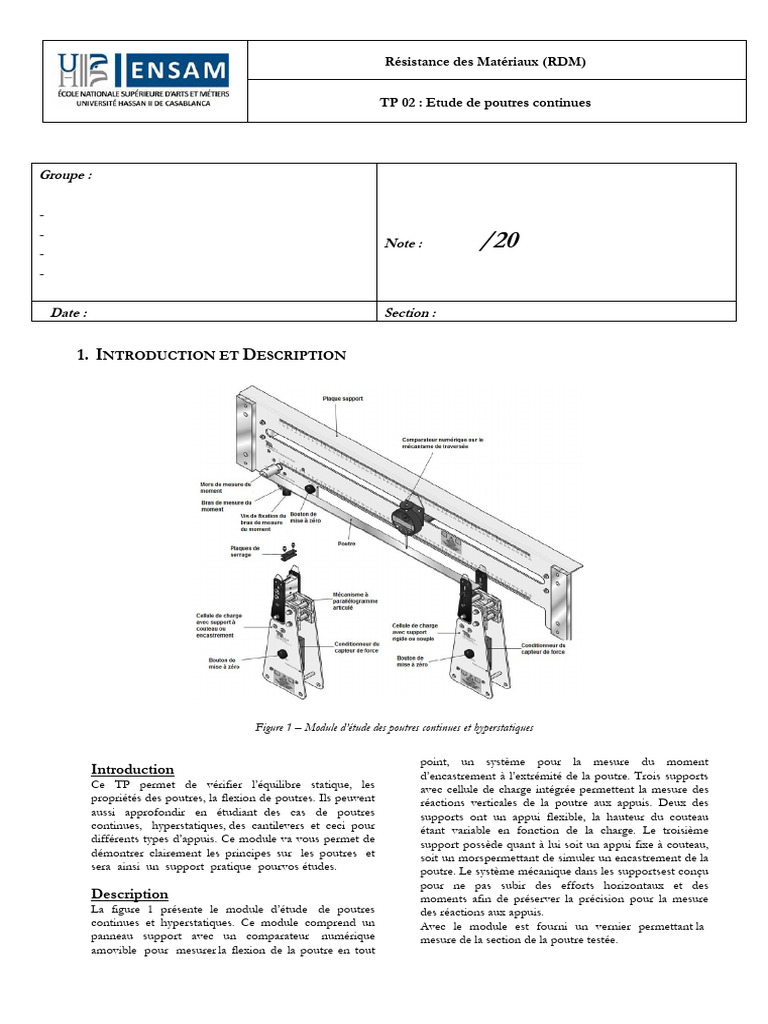

Figure 1 – Module d’étude des poutres continues et hyperstatiques
Introduction
Ce TP permet de vérifier l’équilibre statique, les
propriétés des poutres, la flexion de poutres. Ils peuvent
aussi approfondir en étudiant des cas de poutres
continues, hyperstatiques, des cantilevers et ceci pour
différents types d’appuis. Ce module va vous permet de
démontrer clairement les principes sur les poutres et
sera ainsi un support pratique pourvos études.
Description
La figure 1 présente le module d’étude de poutres
continues et hyperstatiques. Ce module comprend un
panneau support avec un comparateur numérique
amovible pour mesurer la flexion de la poutre en tout
Note : /20
Section :
point, un système pour la mesure du moment
d’encastrement à l’extrémité de la poutre. Trois supports
avec cellule de charge intégrée permettent la mesure des
réactions verticales de la poutre aux appuis. Deux des
supports ont un appui flexible, la hauteur du couteau
étant variable en fonction de la charge. Le troisième
support possède quant à lui soit un appui fixe à couteau,
soit un mors permettant de simuler un encastrement de la
poutre. Le système mécanique dans les supportsest conçu
pour ne pas subir des efforts horizontaux et des
moments afin de préserver la précision pour la mesure
des réactions aux appuis.
Avec le module est fourni un vernier permettant la
mesure de la section de la poutre testée.
Comment monter l’équipement
Le module d’étude des poutres continues et
hyperstatiques. La figure 2 présente une expérience type.
Elle montre une poutre en flexion avec une charge
ponctuelle avec le comparateur numérique mesurant son
fléchissement. Un support raccordé à l’indicateur
numérique de force mesure et affiche la force au niveau
du support.
Avant de monter et d’utiliser l’équipement,
toujours :
 Contrôler visuellement toutes les parties (y compris
les câbles électriques) afin de déceler d’éventuels
dommages ou dégradations. Les remplacer si
nécessaire.
 Vérifier que les raccordements électriques sont
corrects et sécurisés. L'entretien électrique doit
impérativement être réalisé par une personne
habilitée.
 Vérifier que tous les composants sont fixés
correctement et que les éléments de fixation sont
suffisamment serrés.
 Positionner le châssis de manière stable. Vérifier que
celui-ci est monté sur un plan de travail stable, rigide,
plan et facilement accessible
 S’assurer qu’en aucun cas des charges excessives ne
soient appliquées à aucune partie de l’équipement.
Ce module est facile à mettre en place, et pour des
raisons de commodité les instructions suivantes ont
peut-être déjà été réalisées pour vous par votre
professeur ou le personnel technique.
1. Placez et assemblez le châssis sur un plan de travail.
Faite attention à ce que l’espace de travail du châssis
soit facilement accessible.
Figure 2 – Module d’étude des poutres continues et hyperstatiques
2. Si nécessaire, retirez les éventuelles entretoises en
plastique des capteurs de force.
3. Il y a deux écrous de fixation avec ressort à lame
dans les rainures de chaque montantdu châssis (sur
la rainure intérieur). Déplacez- les à l’arrière du
châssis dans la rainure intérieure. Faites les glisser de
façon à correspondre approximativement aux
positions indiquées sur la figure 2.
4. Faites glisser deux écrous de fixation sur le montant
horizontal bas du châssis pour la mise en place d’un
des supports de cellule de charge.
5. Mettez en place le panneau arrière et fixez-le avec
deux vis longues fournies tout en contrôlant le
niveau du panneau par rapport au châssis. Mettez
en place l’un des deux supports avec appui à couteau
amovible à la position indiquée et fixer le avec deux
écrous moletés en face avant uniquement. Vérifiez
que l’appui à couteau est à sa position la plus haute.
6. Dévissez la vis de fixation du bras de mesure du
moment afin que le mors pour la mesure du
moment puisse tourner. Fixez la poutre la plus fine,
la plus flexible en utilisant une vis M6. Placez
l’extrémité opposée de la poutre sur l’appui à
couteau du support mis en place.
7. Affinez la position du panneau support afin que la
poutre soit réellement horizontale. Ceci vous assure
que le panneau arrière et les supports sont dans une
position correcte. Les différentes expériences vont
vous imposer de mettre en place ou de retirer des
supports en fonction des objectifs attendus. Les
instructions de chaque expérience vous donneront
les informations nécessaires.
 Expérience 1a : Flexion d’une poutre sur appuis simples
Dans cette expérience, vous allez établir larelation entre la charge et la flexion d’une poutre et entre la longueur de la poutre et
sa flexion.

Poutre en flexion sur appuis simples Montage pour l’expérience 1a

Tout d’abord, mesurez la section de la poutre mince dite ‘flexible’, puis calculez son moment d’inertie.
Gardez en place les éléments de l’expérience 1a, mais déconnectez les supports des cellules de charge et retirez l’afficheur
numérique. Déplacez les appuis de façon à ce que la distance entre les couteaux des deux appuis soit de 300 mm. Placez la
poutre mince sur lesdeux couteaux en la centrant. Vous avez ainsi une poutre avec une portée de 300 mm.
Faite glisser le comparateur numérique de façon à le positionner au centre de la poutre, à 150 mm de chacun des appuis et
bloquez le dans cette position à l’arrière.
Placez un support à couteau au centre de la poutre (en dessous de la tige du comparateur). Faite le zéro de celui-ci.
Appliquez une masse de 100g sur le support à couteau. Notez la valeur de la flexion de la poutre mesurée par le
comparateur dans le tableau ci-dessous.
Continuez à augmenter la masse par incrément de 100g et complétez le tableau ci-dessous.

Flèche Flèche Réaction Réaction

Flèche
mesurée par théorique droite gauche (N)
Masse(g) Charge W(N) mesurée y
RDM6 (mm) (N)
(mm)
(mm)
0 0
100 0,98
200 1,96
300 2,94
400 3,92
500 4,9

Tableau 1 Résultats pour l’expérience 1a(charge variable – longueur fixe)

Travail demandé :
1- Calculer théoriquement les réactions et la flèche maximale.
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
2- Tracer la flèche en fonction de la charge.
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
3- Interpréter les résultats.
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
Retirez la charge et augmentez la portée de la poutre en la passant à 400 mm. Recentrez le comparateur numérique et
refaire le zéro. Appliquez une masse de 400g au centre de la poutre et notez la valeur de la flèche dans le tableau 2
Retirez la masse et réduisez la portée à 350 mm. Recentrez le comparateur et refaite le zéro. Appliquez de nouveau
une masse de 400g au centre de la poutre et complétez le tableau 2
Répétez l’expérience en diminuant la portée par incrément de 50 mm jusqu’à 200 mm.

Flexion mesurée ∆
Portée entre appui L (mm) Flèche mesurée Par Rdm6
L3 (mm)

400

350

300

250

200

Tableau 2 – Résultats pour l’expérience 1b (Charge fixe, longueur entre appuis variable)

Tracer les courbes représentatives de la charge en fonction du cube de la portée (L3). Superposez au graphe les
valeurs théoriques du fléchissement de la poutre et commentez vos résultats en terme de relations entre les variables
et précision des résultats (EAluminium = 69 GPa).
Réponse :

-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
