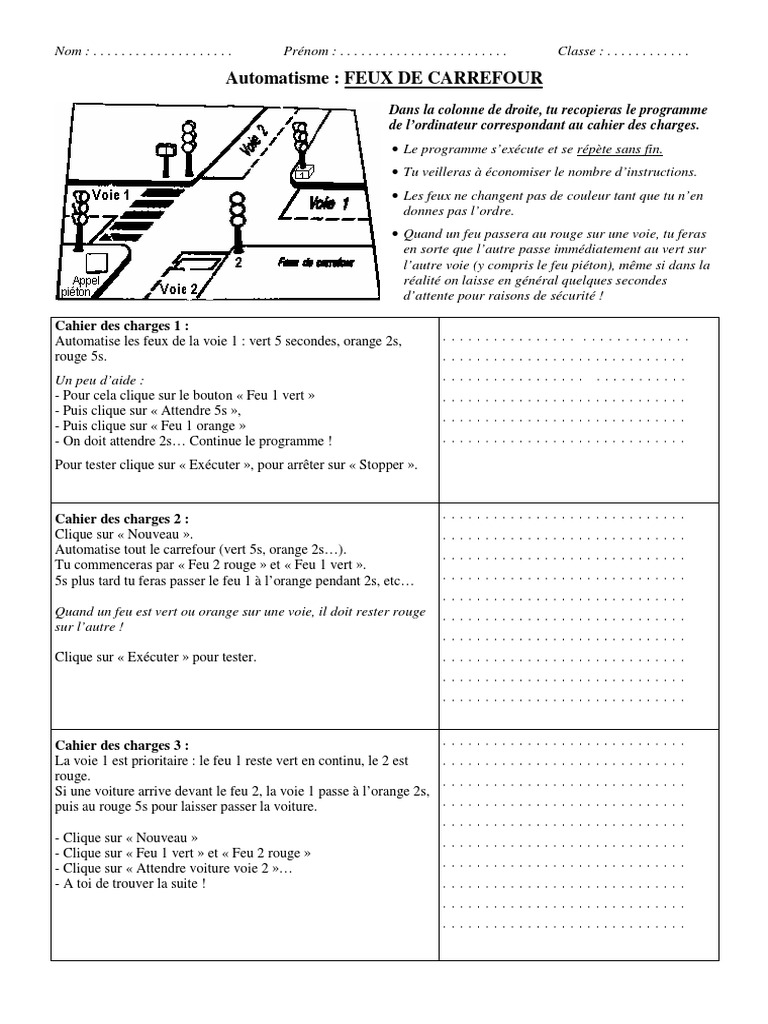

Nom : . . . . . . . . . . . . . . . . . . . . Prénom : . . . . . . . . . . . . . . . . . . . . . . . . Classe : . . . . . . . . . . . .

Automatisme : FEUX DE CARREFOUR

Dans la colonne de droite, tu recopieras le programme
de l’ordinateur correspondant au cahier des charges.
• Le programme s’exécute et se répète sans fin.
• Tu veilleras à économiser le nombre d’instructions.
• Les feux ne changent pas de couleur tant que tu n’en
donnes pas l’ordre.
• Quand un feu passera au rouge sur une voie, tu feras
en sorte que l’autre passe immédiatement au vert sur
l’autre voie (y compris le feu piéton), même si dans la
réalité on laisse en général quelques secondes
d’attente pour raisons de sécurité !

Cahier des charges 1 :

Automatise les feux de la voie 1 : vert 5 secondes, orange 2s, . . . . . . .. . . . .. . . . .............
rouge 5s. . . . . . . .. . . . .. . . . .............
Un peu d’aide : . . . . . . .. . . . .. . . . . ...........
- Pour cela clique sur le bouton « Feu 1 vert » . . . . . . .. . . . .. . . . .............
- Puis clique sur « Attendre 5s »,
. . . . . . .. . . . .. . . . .............
- Puis clique sur « Feu 1 orange »
- On doit attendre 2s… Continue le programme ! . . . . . . .. . . . .. . . . .............
Pour tester clique sur « Exécuter », pour arrêter sur « Stopper ».

Cahier des charges 2 : . . . . . . .. . . . .. . . . .. .. . . . . . .. . .

Clique sur « Nouveau ». . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Automatise tout le carrefour (vert 5s, orange 2s…). . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Tu commenceras par « Feu 2 rouge » et « Feu 1 vert ».
5s plus tard tu feras passer le feu 1 à l’orange pendant 2s, etc… . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Quand un feu est vert ou orange sur une voie, il doit rester rouge . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
sur l’autre !
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Clique sur « Exécuter » pour tester. . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .

Cahier des charges 3 : . . . . . . .. . . . .. . . . .. .. . . . . . .. . .

La voie 1 est prioritaire : le feu 1 reste vert en continu, le 2 est . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
rouge. . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Si une voiture arrive devant le feu 2, la voie 1 passe à l’orange 2s,
puis au rouge 5s pour laisser passer la voiture. . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
- Clique sur « Nouveau » . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
- Clique sur « Feu 1 vert » et « Feu 2 rouge »
- Clique sur « Attendre voiture voie 2 »… . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
- A toi de trouver la suite ! . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Nom : . . . . . . . . . . . . . . . . . . . . Prénom : . . . . . . . . . . . . . . . . . . . . . . . . Classe : . . . . . . . . . . . .

Automatisme : FEUX DE CARREFOUR

Cahier des charges 4 : . . . . . . .. . . . .. . . . .. .. . . .. . . . . . .

Le feu est toujours vert sur la voie 1 (passage des voitures).
Un piéton peut forcer le passage du feu 1 à l’orange (2s), puis au . . . . . . .. . . . .. . . . .. .. . . .......
rouge pour traverser. Le feu pour piétons doit alors passer au vert . . . . . . .. . . . .. . . . .. .. . . .......
5s pour lui permettre de traverser. . . . . . . .. . . . .. . . . .. .. . . .......
Ne pas s’occuper du feu de la voie 2.
. . . . . . .. . . . .. . . . .. .. . . .......
- Clique sur « Nouveau » . . . . . . .. . . . .. . . . .. .. . . .......
- Clique sur « Feu piéton rouge », puis sur « Feu 1 vert »
- Clique sur « Attendre appel piéton »… . . . . . . .. . . . .. . . . .. .. . . .......
- A toi de trouver la suite ! . . . . . . .. . . . .. . . . .. .. . . .......

Cahier des charges 5 : . . . . . . .. . . . .. . . . .. .. . . . . . .. . .

Les deux feux du carrefour fonctionnent normalement (vert 5s, . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
orange 2s…) . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Un piéton peut forcer le passage du feu 1 à l’orange puis au rouge
pour traverser. Pendant ce temps le feu 2 en profitera pour passer . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
au vert. Penser à gérer le feu pour piéton ! . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Un peu d’aide :
Quant le feu 1 sera vert, tu devras attendre 5s ou un appel piéton . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
avant de le faire passer à l’orange. Tu écriras donc : « Feu 1 vert » . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
« Attendre 5s » « OU » « Attendre appel piéton ». . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .

Cahier des charges 6 : . . . . . . .. . . . .. . . . .. .. . . . . . .. . .

La voie 1 est prioritaire : le feu 1 reste vert en continu, le 2 est . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
rouge. Si une voiture arrive devant le feu 2 ou qu’un piéton . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
demande le passage les feux doivent changer (orange 2s, vert 5s..)
pour laisser passer la voiture ou le piéton. . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
Penser à gérer le feu pour piétons. . . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .
. . . . . . .. . . . .. . . . .. .. . . . . . .. . .

Test final : questionnaire sur l’automatisme Note du test = . . . . . / 20
