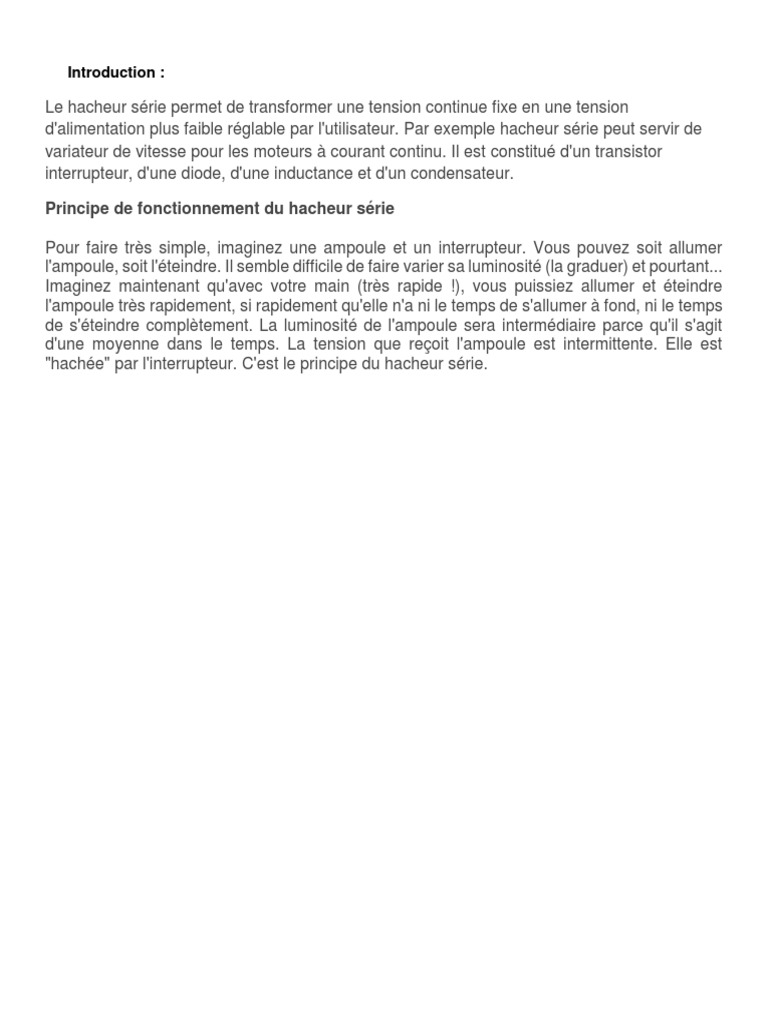

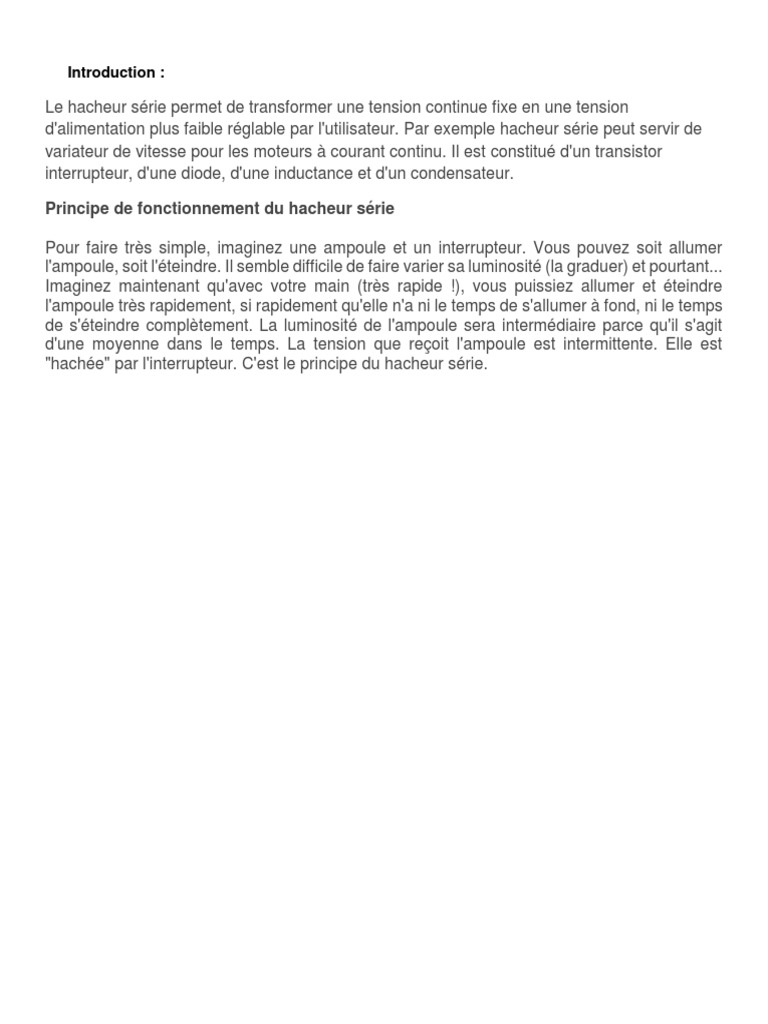

Le hacheur série permet de transformer une tension continue fixe en une tension
d'alimentation plus faible réglable par l'utilisateur. Par exemple hacheur série peut servir de
variateur de vitesse pour les moteurs à courant continu. Il est constitué d'un transistor
interrupteur, d'une diode, d'une inductance et d'un condensateur.
Pour faire très simple, imaginez une ampoule et un interrupteur. Vous pouvez soit allumer
l'ampoule, soit l'éteindre. Il semble difficile de faire varier sa luminosité (la graduer) et pourtant...
Imaginez maintenant qu'avec votre main (très rapide !), vous puissiez allumer et éteindre
l'ampoule très rapidement, si rapidement qu'elle n'a ni le temps de s'allumer à fond, ni le temps
de s'éteindre complètement. La luminosité de l'ampoule sera intermédiaire parce qu'il s'agit
d'une moyenne dans le temps. La tension que reçoit l'ampoule est intermittente. Elle est
"hachée" par l'interrupteur. C'est le principe du hacheur série.
V.2. Principe du hacheur dévolteur
Pour faire varier la valeur moyenne de la tension aux bornes de la charge, on réalise le
montage ci-dessous sur Psim
Montage 1:
Pour α =0.7
𝑡1
∝=
𝑇
6. Calculer la valeur moyenne <uch> de uch.
𝟏 𝑻 𝟏 𝜶𝑻 𝟏 𝑻
̅ 𝒄𝒉 =
𝑽 ∫ 𝑽𝒄𝒉(𝒕)𝒅𝒕 = ∫ 𝑽𝒅𝒕 + ∫ 𝟎𝒅𝒕
𝑻 𝟎 𝑻 𝟎 𝑻 𝜶𝑻
Montage 2:
Montage 3:
Figure 3 : tension de sortie Vch / courant de sortie Ich / tension de la gachette VG / tension de la enter
Montage 4:
Figure 4 : tension de sortie Vch / courant de sortie Ich / tension de la gachette VG / tension de la enter
Montage 5:
Figure 5 : tension de sortie Vch / courant de sortie Ich / tension de la gachette VG / tension de la enter
Montage 6: Hacheur serie avec charge RL
Figure 6 : tension de sortie Vch / courant de sortie Ich / tension de la gachette VG / tension de la enter
- D’apres la théorie : on a la tension moyenne : Ud = E. Ton/T
- Et on definie le rapport cyclique α = Ton/T
- on a donc Ud = α E
- on sait que Ton/T = θ/360
- Calcul de l’ondulation :
- Ϫ Ich= 0,0653
Montage 7:
Figure 7 : tension de sortie Vch / courant de sortie Ich / tension de la gachette VG / tension de la enter
Conclusion :
Grace au hacheur série on peut modifier la valeur moyenne de la tension DC selon le besoin, il
peuvent être trés utiles. Certains hacheurs sont réversibles : ils peuvent alors fournir de l'énergie à la charge,
généralement une machine à courant continu dans ce type d'application, ou bien en prélever ce qui permet de
freiner la machine.Les hacheurs de puissance sont utilisés, par exemple, pour la variation de vitesse des moteurs à
courant continu. Ils sont aussi un élément essentiel des alimentations à découpage.
