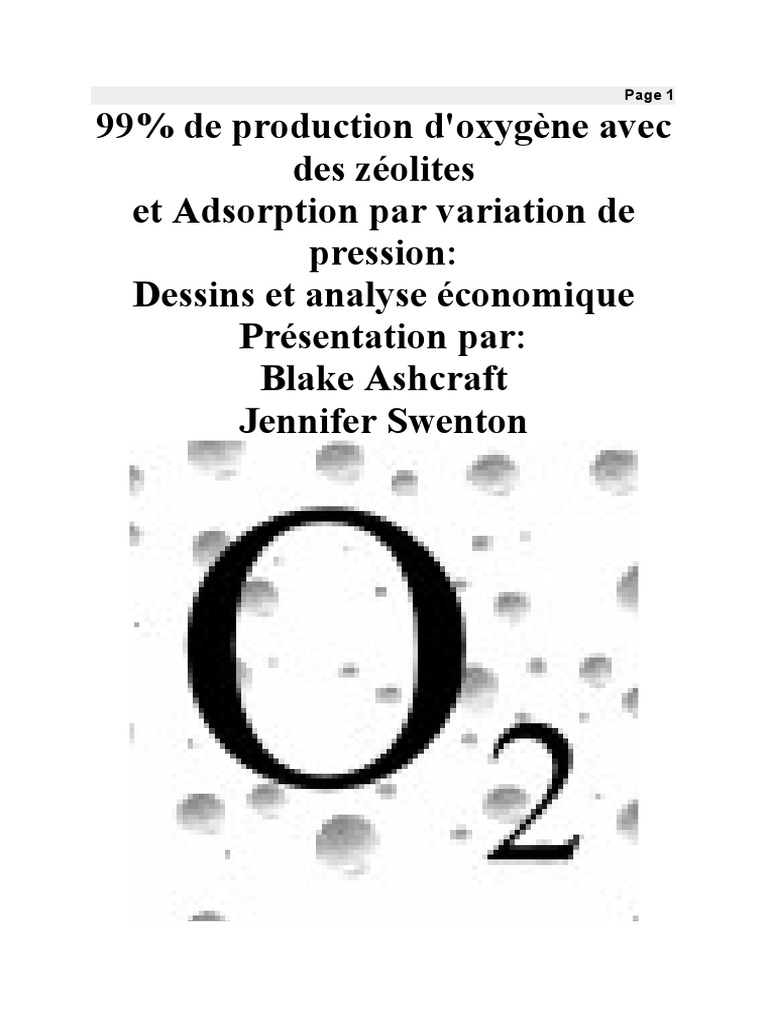

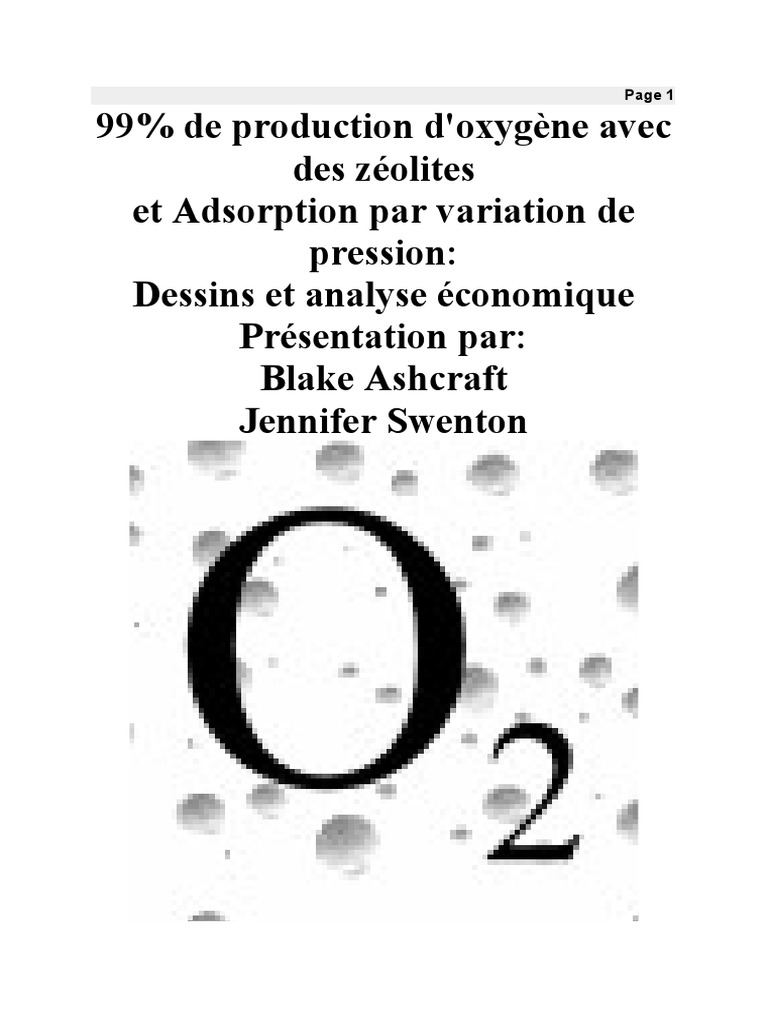

Page 1
99% de production d'oxygène avec

des zéolites
et Adsorption par variation de
pression:
Dessins et analyse économique
Présentation par:
Blake Ashcraft
Jennifer Swenton
Page 2
Objectifs du projet
∎ Développer un air portable et hospitalier procédé /
dispositif de séparation avec de l'argent zéolites pour
produire un flux continu de 99% d'oxygène
∎ Recommander l'application du processus / appareil
sur différents marchés
∎ Déterminez si le processus / périphérique sera
rentable sur ces marchés
Page 3
Aperçu
∎ Marché de l'oxygène purifié
∎ Méthodes de séparation de l'air
∎ Matériaux adsorbants
∎ Utilisation proposée de la technologie
∎ Conception de l'hôpital
∎ Conception portable
∎ Utilité et préférence du consommateur
∎ Plan d'affaires
∎ Risque
∎ Recommandations
Page 4
Marché pour 99% d'oxygène
∎ L'oxygène est le troisième plus utilisé chimique dans
le monde
∎ Marché mondial annuel de plus de 9 $ milliards .
Principales applications:
∎ Oxygène médical pour les hôpitaux et les particuliers
utilisation
∎ Applications industrielles pour les raffineries et
usines de transformation
Page 5
Oxygène en médecine
∎ Thérapie par inhalation
∎ Pendant la chirurgie pour maintenir l'oxygénation
des tissus sous anesthésie
∎ Réanimation des patients
∎ Le traitement de maladies telles que les maladies
obstructives chroniques maladie pulmonaire,
pneumonie et embolie pulmonaire
∎ Pour le nouveau-né souffrant du syndrome de
détresse respiratoire
∎ Le traitement des brûlures respiratoires ou des
intoxications au carbone monoxyde et autres
substances chimiques
Page 6
Oxygène portable
Concentrateurs
∎ Actuellement, aucun appareil portable capable de
produisant 99% d'oxygène en continu
∎ Bouteilles d'oxygène portables avec 99% d'oxygène
dure jusqu'à 8 heures
∎ Pourcentage d'individus souffrant de maladies
pulmonaires telles que obstructives chroniques la
maladie pulmonaire (MPOC) augmente
∎ La MPOC est la 4 e cause de décès à l'échelle
mondiale
Page 7
Unité hospitalière
∎ Les grands hôpitaux dépensent environ 170000 $ par
an sur l'oxygène
∎ Environ 350 grands hôpitaux États Unis
∎ L'unité sur site permet:
- approvisionnement illimité en oxygène
- Économies annuelles
Page 8
Séparation de l'air
∎ L’air est utilisé comme alimentation Stock
∎ L'oxygène est séparés en fonction de physique les
caractéristiques
∎ Doit supprimer Azote et Argon pour 99% d'oxygène
pureté
Page 9
Méthodes de séparation de l'air
∎ Distillation cryogénique
∎ Séparation membranaire
∎ Adsorption par variation de pression (PSA)
Page 10
Séparation cryogénique
Page 11
∎ Processus pilote de production 99% d'oxygène en
vrac.
∎ Implique la liquidification de l'air et distiller l'air
liquide pour séparer l'oxygène, l'azote, et Argon.
∎ Peut être vendu sous forme liquide.
1 L d'oxygène liquide = 860 L de oxygène gazeux
Page 12
∎ Inconvénients
- Le processus utilise de gros volumes équipement
- Les besoins énergétiques sont substantiel sauf
demande est plus de 60 tonnes de oxygène par jour
- L'oxygène liquide s'évapore retour dans l'atmosphère
heures supplémentaires
Page 13
Membranes
Page 14
Membranes
∎ Matériaux perméables utilisés pour séparer
sélectivement Oxygène, azote et argon
∎ Production à grande et moyenne échelle.
∎ De l' air sous pression traverse la membrane et est
séparé par les caractéristiques de perméabilité de chaque
composant par rapport à la membrane.
Page 15
Membranes
Désavantages
∎ Les membranes nécessitent une grande surface pour
atteindre débits de produit.
∎ De grandes pressions sont généralement utilisées
- Danger pour la sécurité
- Grands compresseurs
∎ Les molécules d'oxygène et d'argon sont de taille
similaire et propriétés de perméabilité similaires.
- Il en résulte une sélectivité de ≈2,5 O2 / Ar et une
faible teneur en oxygène récupération.
Page 16
Adsorption d'oscillation de pression
Page 17
∎ Utilise des sorbants (zéolites, nanotubes) en deux
adsorption colonnes pour séparer les molécules.
∎ Deux colonnes permettent de processus pour opérer
semi-en continu.
∎ 4 étapes du processus
- Adsorption / Production
- Purge / Purge
Page 18
Étape 1
∎ L'air comprimé est alimenté dans le premier lit.
∎ Azote et argon les molécules sont piégées, tandis que
l'oxygène est autorisé à couler par.
Page 19
Étape 2
∎ L'adsorbant dans le premier lit devient saturé d'azote
et molécules d'argon
∎ Le flux d'air est dirigé dans le deuxième lit.
Page 20
Étape 3
∎ L'adsorbant adsorbe azote et argon dans le deuxième
lit.
∎ Le premier lit est dépressurisé permettant argon et
azote pour être purgé de la système et libéré vers
l'atmosphère.
Page 21
Étape 4
∎ Le processus démarre plus de.
∎ L'air comprimé est une fois à nouveau alimenté dans
le premier lit.
∎ Le deuxième lit est libération dépressurisée argon et
azote molécules à l’atmosphère.
Page 22
Adsorbants pour PSA
∎ Introduction aux zéolithes et au carbone Nanotubes
∎ Structures
∎ Applications
Page 23
Prétraitement au gel de silice
∎ Lit de prétraitement pour éliminer la vapeur d'eau et
les impuretés comme le dioxyde de carbone
- L'air à 100% d'humidité est d'environ 3% de vapeur
d'eau
∎ L’eau peut altérer les performances des adsorbants
dans Colonnes d'adsorption PSA.
∎ Des lits de gel de silice sont nécessaires pour éliminer
la vapeur d'eau de l'air.
- Un serpentin de chauffage utilisé pour évaporer l'eau
de la silice gel
Page 24
Séparation cinétique
∎ Carbone à tamis moléculaire (MSC) adsorbants
utilisant la technologie PSA
∎ Idéal pour la séparation de l'argon et Oxygène
- Les MSC en adsorption cinétique peuvent adsorber
Oxygène 30 fois plus rapide que l'argon
∎ Crée un problème de conception, nécessitant deux
Systèmes PSA pour collecter l'oxygène adsorbé
Page 25
Nanotubes de carbone
∎ Feuilles d'atomes de carbone laminées dans des tubes
de différents diamètres
∎ Les nanotubes ont des forces
∎ Utilisations potentielles dans de nombreux processus,
y compris l’adsorption.
Piste 26
Avantages
∎ Les nanotubes ont peu d'interaction avec l'azote à
températures élevées en raison du garnissage plus élevé
de l'oxygène efficacité, diamètre plus petit et énergies
entropiques
∎ La recherche a montré que le carbone à paroi simple
nanotubes (SWCN) de 12,53 Å ont une sélectivité de
O2 / N2 de 100: 1 à 10 bar.
∎ Il a été indiqué que l'argon aura très peu de
interaction avec les nanotubes
Page 27
Désavantages
∎ Les nanotubes sont si efficaces que le volume de
nanotubes nécessaires à la séparation de l'air est
beaucoup plus petit que le volume d'aliment air.
- La surface des nanotubes n'est pas grande assez pour
réagir avec le volume d'air obligatoire.
- Aucun moyen actuel de disperser les nanotubes
efficacement pour la séparation de l'air PSA
∎ La fourchette de prix des nanotubes va de 325 $ à
500 $ par gramme
Page 28
Zéolithes
∎ Structures cristallines microporeuses
∎ Durée de vie de 10 ans
∎ La structure de la zéolite régit quelle les molécules
sont adsorbées.
∎ Différentes façons de contrôler adsorption
- molécules séparées basées sur différences de taille, de
forme et polarité
Page 29
Zéolithes
Échange d'ion:
∎ Cations métalliques (calcium, sodium, argent) sont
liés à la structure de la zéolite
- Les zéolithes à cation argent doivent être prouvé être
le meilleur pour l'air séparation
∎ Crée une électrostatique interaction entre l’ion
cationique et les molécules adsorbées
Piste 30
Zéolite LiAgX
∎ Utile pour éliminer l'azote des Oxygène avec un débit
de produit de 0,1 kg 02 / h / kg d'adsorbant.
∎ Peut obtenir une pureté d'oxygène de 96,42% avec
62,74% de récupération d'oxygène.
∎ L’inconvénient est la sélectivité de l'argon pour
L'oxygène est d'environ 1: 1.
Piste 31
AgA zéolite
∎ Argon en oxygène sélectivité de 1,63 à 1
∎ 7 cm 3 / g d'Argon adsorbé à pression atmosphérique
∎ Azote en oxygène sélectivité de 5 à 1
Piste 32
Théorie de l'adsorption à l'équilibre
∎ Concurrence entre les différentes molécules sur les
sites adsorbants existe.
- Théorie multi-composants de Langmuirian est utilisé
pour déterminer la fraction chargement de chaque
composant sur l’adsorbant

∎ La sélectivité décrit le degré de sélectivité un
composant est de se lier à l’adsorbant sur un autre
composant
Piste 33
∎ Bilans matières
- Azote →
- Oxygène →
- Argon →
→
Piste 34
Pour que le lit d'adsorption élimine à la fois l'azote et

l'argon, le rapport de vitesse du front d'argon doit être
supérieur à celui du front d'azote
Piste 35
Utilisation proposée du Présenté Les technologies
Piste 36
Utilisation proposée de la technologie
∎
L'adsorption par variation de pression (PSA) sera
utilisée dans la conception pour:
- Capacité moyenne échelle
- Sécurité
- Économies de coûts
∎
Une analyse de 4 designs utilisant les zéolithes LiAgX
et AgA dans le PSA des lits d'adsorption ont été
réalisés. Le diamètre et le cycle de la colonne le temps
était constant.
- Conception 1
∎ Zéolite LiAgX
- Conception 2:
∎ Zéolite AgA
- Conception 3:
∎ Ratio mixte de zéolithes LiAgX et AgA
- Conception 4:
∎ Les zéolithes LiAgX et AgA les séparant
Piste 37
Conception 1: zéolite LiAgX
∎Élimination de l'azote
- LiAgX élimine l'azote avec une pureté de 96,42%
d'oxygène et 62,74% récupération.
- C'est la meilleure zéolite pour l'élimination de l'azote
∎Élimination de l'argon
- Sélectivité de l'argon à l'oxygène de 1: 1.
- Nécessite un grand volume de zéolite LiAgX pour
atteindre la pureté requise
∎Un grand volume de zéolite est nécessaire. Coûts et
débit d'air d'entrée augmente.
Piste 38
Conception 2: zéolite AgA
∎ Élimination de l'azote
- Sélectivité azote / oxygène de 5 à 1 dans la zéolite
AgA
- La sélectivité est inférieure à celle de l'utilisation de la
zéolite LiAgX
∎ Élimination de l'argon
- Sélectivité Argon / Oxygène de 1,63 à 1
- Meilleure conception pour l'élimination de l'argon
∎ Un grand volume de zéolite est nécessaire
- Les coûts et le débit d'air d'admission augmentent.
Piste 39
Conception 3: zéolites mixtes
∎ Élimination de l'azote
- LiAgX a une charge et une sélectivité d'azote plus
élevées que AgA.
- Pas intéressant de les mélanger pour se débarrasser de
l'azote.
∎ Élimination de l'argon
- AgA a une charge et une sélectivité plus élevées
envers l'argon,
sélectivité de 1,63 par rapport au LiAgX qui a un
rapport 1: 1
- Le mélange de LiAgX dans la section d'élimination
d'argon ne ferait que nuisent également aux
performances.
Piste 40
Conception 4: LiAgX et AgA
zéolithes séparées
∎Azote
- Zéolite LiAgX avec une pureté d'oxygène de 96,42%
et une récupération de 62,74%
∎Argon
- Zéolite AgA avec une sélectivité Argon / Oxygène de
1,63 à 1
∎Le volume est considérablement plus bas
- Économisez de l'argent sur le coût de la zéolite et
l'unité globale
∎Le débit d'air d'entrée serait moindre en raison de la
récupération plus élevée d’oxygène
∎A été déterminé la conception la plus avantageuse
Piste 41
Analyse de conception de zéolite
Piste 42
Piste 43
Séparation de l'air d'hôpital
Conception avec pression
Adsorption Swing
Piste 44
Conception proposée - Hôpital
Informations sur les grands hôpitaux
∎ Environ 350 grands hôpitaux aux États-Unis
(500-1000 lits).
∎ A tout moment 150 utilisateurs en utilisant 5L / min.
Piste 45
Conception proposée - Hôpital
∎ Objectifs
- Utilisez la technologie PSA pour produire 99%
oxygène avec toutes les spécifications.
- Prévoir une capacité maximale de 300 utilisateurs à
5 L / min d'oxygène à ajuster pour fluctuation des
demandes.
- Déterminer si le produit est rentable et option
plausible pour les grands hôpitaux.
Piste 46
Conception proposée -Hôpital
Calculez d'abord le débit d'air d'admission:
Calcul du débit d'entrée
Récupération d'oxygène (LiAgX) (%) 62,7
Récupération d'oxygène (AgA) (%) 55,0
Récupération totale d'oxygène (%) 34,5
Supposons un temps de cycle de 30 secondes
Oulet Oxygen nécessaire pour 300 utilisateurs à 5
L / min 1500
Oxygène adsorbé par 2 colonnes (L)2850
Oxygène d'entrée (L / min) 4350
Mélange d'air d'admission (L / min) 21750
Piste 47
Résultats adsorbants
Mélange d'air d'admission (L) 21750,0
Arrivée d'air à chaque colonne (L) 10875,0
Débit d'air vers chaque colonne (L / s) 362,5
Section LiAgX de la colonne
Débit du produit kg O2 / h / kg d'adsorbant 0,1
Total d'oxygène pur à 96,42% de LiAgX 2729,2
Masse de zéolithes LiAgX (kg) 3303,0
Section AgA de la colonne
Mélange O2 / Ar entrant total (L) 1447,8
Débit du produit kg O2 / h / kg d'adsorbant 0,2
Masse de zéolithes AgA (kg) 1229,5
Piste 48
Conception proposée –Hôpital
Spécifications de la colonne
Masse totale de zéolithes par colonne (kg)4532
Volume total de zéolithes par colonne (L)4236
Données de colonne
Volume de colonne (L)4236
Diamètre de la colonne (cm)80
Hauteur de colonne (cm)421
Charge totale de N2 / O2 / Ar par colonne (kg)22
Piste 49
Composants finaux de la conception
Compresseur (Palatek)
Débit maximum du compresseur (CFM) 900
Débit d'entrée à comprimer (CFM) 776
Consommation d'énergie (hP) 200
Colonne de séchage de gel de silice
Volume (cm ^ 3) 20291
Hauteur (cm) 65
Diamètre (cm) 20
Masse de gel de silice (kg) 12
Piste 50
Conception proposée –Hôpital
Composants suite
Réservoir de stockage haut pression
Volume à stocker en 60 minutes (L) 92100
Volume d'air stocké à 10 atm 9210
Compresseur pour stockage haute pression
(Palatek)
Débit d'entrée à comprimer (CFM) 55
Débit maximum du compresseur (CFM) 100
Consommation d'énergie (hP) 50
Piste 51
Conception proposée – Hôpital
Résultats importants
Pureté de l'air (LiAgX) 96,42
Volume d'O2 / Ar hors de la section LiAgX 1448
Pureté de l'air (AgA) > 99
Vol. 99% d'oxygène sur 1 colonne / 30 s 750
Volume 99% O2 en 1 min 1501
Utilisateurs fournis à 5L / min 300
Objectifs atteints:
Produire 99% d'oxygène
Fournissez 300 utilisateurs d'oxygène à 5L / min!
Piste 52
Portable Oxygène
Concentrateur Conception
Piste 53
Concentrateurs d'oxygène portables
Modèles de marché:
- Seule alternative au transport bouteilles d'oxygène.
- Utilise PSA pour purifier l'air courant.
- Assez petit pour être transporté.
Moins de 30 livres.
- Utilise la batterie pour augmenter la portabilité.
- 85% -95% de pureté d'oxygène.
Piste 54
Oxygène portable Concentrateurs
Exigences nécessaires
1. Pèse moins de 30 livres.
2. 99% de pureté d'oxygène à 5 litres par minute.
3. Autonomie de la batterie d'au moins 8 heures.
4. Assez petit pour prendre l'avion
5. Faible bruit
6. Moins de 5 000 $ / unité et couvert par
assurance-maladie.
Piste 55
Concentrateur d'oxygène
oxygen Concentrator
Poids
pièces # kg Prix Coût

Colonne et réservoirs
Colonnes d'adsorption (Al) 1,5 litre 2 1.86 $100.00 $200.00
Colonne de séchage (Al) 1 litre 1 0.0115 $100.00 $100.00
Réservoir de stockage basse pression (Al) 2 litres 1 1.86 $100.00 $50.00
Packing
Zéolites LiAgX (adsorbant) 5 $.4/g $2,000.00
Zéolite d'argent A (adsorbant) 1.4 $.4/g $560.00
Gel de silice (séchage) 0.08 $.05/g $4.00
Autres éléments
Compresseur d'alimentation d'entrée 1 2.73 $100.00 $100.00
Silencieux d'échappement d'azote 1 0.23 $3.00 $3.00
Vanne à bille 3 voies 2 0.09 $100.00 $200.00
Electrovanne 2 voies 2 0.09 $100.00 $200.00
Batterie 3 0.93 $100.00 $300.00
Ordinateur de contrôle 1 0.09 $300.00 $300.00
Cadre (aluminium) 1 0.91 $100.00 $100.00
Boîtier (plastique) 1 0.09 $75.00 $75.00
Poids total final (kg) 9.35 0 Total Cost = $4,192.0
Poids total fina (lb) 20.57
Piste 56
Oxygène portable
Concentrateurs
Objectifs atteints avec de l'oxygène portable
concentrateur à partir des estimations initiales:
Pureté: 99% d'oxygène
Coût: 4200 $ sous 5000 $
Poids: 20,5 lb sous 30 lb
Petit: Volume estimé .6 pi x 1 pi x 1 pi
Psaumes 57
Oxygène portable
Concentrateurs
Psaumes 58
Oxygène portable Concentrateurs
Conclusions / Recommandations:
Un portable compétitif / léger concentrateur d'oxygène
avec 99% d'oxygène peut être produit.
Effectuer des estimations de conception approfondies et
analyse économique.
Piste 59
Consommateur Utilitaire et
Préférence
Piste 60
Utilité et préférence du consommateur
∎ Méthode utilisée pour déterminer la relation entre:
- préférence des consommateurs
- la satisfaction pour prédire prix du produit et la
demande de produits.
Piste 61
Théorie
La solution à la maximisation de l'utilité des
consommateurs est donné par:
α = fonction d'infériorité (connaissance du produit,

fonction du temps)
Β = Fonction de supériorité (préférence du
consommateur, comparaison avec concurrence
"préférence")
Y = Budget consommateur = p1 * d1 + p2 * d2
Piste 62
∎ Quantification supplémentaire de β (ratio de
consommateur préférence)
Les valeurs de préférence doivent être comprises entre 0

et 1. Une valeur de 1 indique une préférence maximale
pour un produit.
Si la préférence du concurrent H2 = 0,69 et H1 = 1
(max), alors le globalement β = 0,69 / 1 = 0,69
Piste 63
∎ Pr
éférence des consommateurs
wi = poids basé sur la préférence des consommateurs
caractéristiques, inférieures à 1
yi = utilitaires grand public basés sur l'évaluation, peut
être modifié pour répondre à des préférences spécifiques
valeurs. Plage entre 0 et 1. 1 est 100% satisfaction dans
le produit
Piste 64
∎
Déterminer les poids
1. Identifier les caractéristiques importantes pour
alimentation en oxygène pour un hôpital
2. Déterminer l'importance accordée aux
consommateurs caractéristiques par sondages
3. Relation caractéristique avec les propriétés du produit
4. Déterminez le poids de chaque caractéristique à partir
de enquêtes d'importance
Piste 65
∎ Caractéristiques importantes du consommateur pour
conception de l'hôpital et poids attribués à
leur.
Les caractéristiques Poids (wi)
Bruit 0,175
Facilité d'utilisation 0,147
Apparence 0,112
Fréquence de la maintenance 0,184
Fiabilité 0,205
Durabilité 0,177
Piste 66
Service aux consommateurs et Préférence
Déterminer yi (% de préférences) des valeurs de
consommation
1. Développer l'expression entre% de préférence et les
mots utilisés pour décrire chaque caractéristique par
description du consommateur.
2. Relie les descriptions des caractéristiques au
physique les attributs.
3. Combinez les deux premières expressions pour
obtenir un % préférence de la caractéristique par
rapport au physique les attributs.
Piste 67
% De préférence pour la caractéristique
d'apparence
Piste 68
Apparence caractéristique
Ne se mélange pas avec hôpital, limité couleur et

texture options
S omet un peu avec l'hôpital, Certains options de
couleur, d'architecture et de texture
Se mélange à l'hôpital, beaucoup d'architecture, de
couleur, et options de texture Étourdissant
Magnifique Bien Pauvre Laid
Piste 69
Piste 70
Apparence
∎ Fonction utilitaire (yi) générée
Y (% de préférence) = - 0,0134x3 + 0,1248x2 -
0,0888x + 0,0063 où x = Couleur / Texture
L'apparence du concentrateur d'oxygène dépend de
l'enveloppe extérieure.
Piste 71
Apparence
∎ Pour attirer le plus consommateurs, 3 types de les
matériaux de revêtement étaient regardé: Placage,
Aluminium et vinyle.
Matériel Prix indiqué Coût total

Bardage en vinyle 1,6 USD / pied carré [30]1 760 $
Revêtement en aluminium
1,7 USD / pied carré [30] 1 870 $
Revêtement en pierre de placage
3,5 $ / pied carré [31] 3 850 $
Psaumes 72
% De préférence pour la caractéristique de bruit
Les gens tolérants

Personnes non tolérantes
Seuil de Audition Pas bruyant Bruyant Très bruyant
Threhold de Douleur
Piste 73
Caractéristique du bruit
Seuil de Audition Pas bruyant Bruyant Très bruyant

Threhold de Douleur Voiture qui passe 10 pi /
élimination 3 pi Conversation Bureau calme ou
domicile Boîte de nuit avec bande Bruissement des
feuilles, pas de bruit
Piste 74
Caractéristique du bruit
Personnes non tolérantes

Les gens tolérants Voiture qui passe 10
pi / élimination 3 pi Conversation Bureau calme ou
domicile Boîte de nuit avec bande
Bruissement des feuilles, pas de bruit
Piste 75
Service aux consommateurs etPréférence
Bruit
∎ Fonction utilitaire (yi) généré
Y (% de préférence) = - 4E-06x3 - 0,0007x2 + 0,0278x
+ 0,724 où x (bruit commun)
Psaumes 76
Service aux consommateurs et
Préférence
Bruit
∎ Pour attirer le plus consommateurs, une couche de
insonorisation acoustique la mousse sera ajoutée à le
boîtier du concentrateur.
Matériel Réduction % Coût total ($)
Ultra Barrière 95 10141
Barrière silencieuse 90 4412
Barrière Econo 80 2119
Mousse insonorisée 65 2406
Piste 77
Facilité d'utilisation (quantité de formation)
- Fonction d'utilité Y (% de préférence) = 0,0366x2 +
0,0227x - 0,0089 où x = (formation requise)
Si aucune formation n'est nécessaire que la conception
de l'hôpital est facile pour quiconque de utilisation.
Piste 78
% De préférence pour la caractéristique de facilité
d'utilisation
Extensif
Formation nécessaire
Formation nécessaire
Pas de formation
Nécessaire pour
Opération
Piste 79
Préférence
Fiabilité (MTBF)
∎ Fonction utilitaire (yi) généré
Y (% de préférence) = 0,0037x3 -0,0796x2 + 0,5394x -
0,159 où x (MTBF)
Piste 80
% De préférence pour la caractéristique de fiabilité
Piste 81
Préférence
Manipulation:
Augmenter la préférence des consommateurs en
incluant des pièces avec de grandes
Valeurs MTBF.
Ajout d'une unité de sauvegarde au l'unité principale
augmentera fiabilité. Si une unité casse vers le bas,
l'autre unité tournera sur.
Psaumes 82
Durabilité (time to réorganiser)
∎ Fonction utilitaire (yi) générée
Y (% de préférence) = 0,014x3 - 0,0475x2
+ 0,0881x - 0,0037 où x (temps de réorganiser)
∎ Manipulation: augmenter la consommation
préférence en incluant des vannes et compresseurs avec
résistance à long terme porter.
Piste 83
% De préférence pour la caractéristique de
durabilité
Psaumes 84
Préférence
Maintenance (visites par an)
Fonction utilitaire (yi) générée
Y (% de préférence) = - 0,0083x3 - 0,0607x2 -
0,1012x + 1,0036 où x (visites de maintenance / an)
Manipulation:
un MTBF supérieur conduit à moins entretien.
Piste 85
% De préférence pour la fréquence de maintenance
Caractéristique
Psaumes 86
Toutes les fonctions utilitaires sont utilisées pour
trouver% préférence à multiplier par caractéristique
poids pour atteindre la valeur de préférence.
Y (apparence) = - 0,0134x3 + 0,1248x2 - 0,0888x +
0,0063
Y (bruit) = - 4E-06x3 - 0,0007x2 + 0,0278x + 0,724
Y (facilité d'utilisation) = 0,0366x2 + 0,0227x - 0,0089
Y (fiabilité) = 0,0037x3 - 0,0796x2 + 0,5394x - 0,159
Y (durabilité) = 0,014x3 - 0,0475x2 + 0,0881x - 0,0037
Y (entretien) = - 0,0083x3 - 0,0607x2 - 0,1012x
+1,0036
Psaumes 87
Modèle d'affaires
Concurrent (oxygène liquide)
% Préférence (yi) Préférence / Caractéristique (Hi)
Bruit 0,930 0,163
Facilité d'utilisation 0,950 0,140
Apparence 0,580 0,065
Fréquence de la maintenance 0,360 0,066
Fiabilité 0,900 0,185
Durabilité 0,760 0,135
0,753
La valeur H2 du concurrent maintenant trouvée peut
varier produit d'oxygène pour produire plusieurs
nouveaux valeurs de préférence H1 pour différentes
valeurs β.
Conception6 1.12
Psaumes 88
Modèle d'entreprise pour l'hôpital
Conception
Psaumes 89
Modèle d'affaires
Buts
∎ Déterminez la valeur β qui maximisera
NPV au meilleur prix pour la conception.
∎ Déterminez l'effet de la variation
α (connaissance) avec le temps avec un ensemble β
valeur.
Piste 90
Modèle d'affaires
Détermination de P1 et D1: Exemple de prix et
demandes de
maximisation de l'utilité du consommateur avec Beta = .
85
0
1
1
2
11
2
11
=
│
⌋
⌉
│
⌊
⌈-
│
│
⎠
⎞
│
│
⎝
⎛
-
-
ρ
ρ
ρ
β
α
ré
p
dp
Oui
p
dp
Prix
Demande
150000
291
175000
202
200 000
140
225000
98
250000
69
275000
50
300 000
36
325000
27
350000
20
Piste 91
Modèle d'affaires
Éléments maintenant nécessaires pour trouver la VAN
∎ Coûts totaux des produits
- Matières premières
- Coûts de production variables
- Frais administratifs
- Frais de publicité
- Les coûts de distribution
- Frais fixes
∎ TCI
∎ Coût total de l'équipement
Psaumes 92
Modèle d'affaires
Coûts totaux des produits par an
Matières premières (dépendent de la demande)
Base d'estimation
Taux ou quantité
$
Gel de silice
.22 $ / 100g devis 20 unités vendues la première année
920 grammes
20 $
Zéolite LiAgX
4130 kilogrammes
165 200 $
Zéolite d'argent A
1230 kilogrammes
49 200 $
Mousse anti-bruit silencieuse
Citation: 361 $ / feuille
16 feuilles pour couvrir le boîtier de l'unité
115 520 $
Vinyle Sidiing
Citation: 1,6 $ / pied carré
1400 pieds carrés à couvrir
44 800 $
Coût total des matières premières
214 420 $
Coût des matières premières
Piste 93
Modèle d'affaires
Coûts totaux des produits
∎ Coûts de production variables (services publics,
fournitures,
entretien)
Utilitaires
Base d'estimation
Taux ou quantité
Électricité
150 ampoules, 23 W, fonctionnement toute l'année
0,13 $ / kWh
3 884 $
Chauffage / refroidissement / électronique de bureau
900W / h
1 157 $
L'eau
Supposons que 100 gal / jour
1,98 $ / 1000 gal (coût en Géorgie)
723 $
Fournitures d'exploitation (coûts variables)
Des crayons
12 crayons mécaniques BIC 5,50 $
Utilisez 288 par an
132 $
Agrafes
Swingline 1,50 $ par boîte
Utilisez 3 boîtes par an
5$
Encre pour imprimante
60 $ par emballage combiné d'encre noire / couleur
Utiliser 6 par an
360 $
Des stylos
12 stylos Bic 5,50 $
Utiliser 96 par an
44 $
Papier
33 $ par caisse de papier polyvalent
Utiliser 2 par an
66 $
Entretien et réparations sur le bâtiment
Estimation de 0,05 de FCI
1 150 $
Total des coûts de production variables 7520 $
Coûts de production variables
Épisode 94
Modèle d'affaires
Coûts totaux des produits
∎ Frais administratifs
Employés
# employés
Ingénieurs
1
Supposons un salaire de 60000 $ / an
60 000 $
Comptable
1
30 000 $
Main-d'œuvre qualifiée
2
60 000 $
Représentant de commerce
1
35 000 $
secrétaire
1
25 000 $
Maintenance itinérante
1
35 000 $
245 000 $
Coûts administratifs totaux
Frais administratifs
Psaumes 95
Modèle d'affaires
Frais de distribution et de marketing
Base d'estimation
Taux ou quantité
Frais de personnel de vente
Supposons que les visites 70% des grands hôpitaux =
175, seulement 3 jours / estimation de voyage, 35
voyages / an
Billet d'avion
400 $ / voyage
14 000 $
Hôtel
100 $ / voyage par jour
10 500 $
Nourriture
5 250 $
Location de voiture / essence
80 $ par jour pour la location et l'essence
8 400 $
Total des dépenses de vente par an
38 150 $
La publicité
Supposons une publicité élevée à partir des calculs.
Brochures
1 $ / brochure, envoyer 50 à chaque hôpital / année
12 500 $
DVD
8 $ / DVD, envoyer 10 à chaque hôpital / année
20 000 $
Frais d'envoi
Supposons 10 lb par boîte à 20 $ / boîte
10 000 $
Total des dépenses publicitaires (taux de publicité
élevé)
42 500 $
livraison
20 unités expédiées la première année à partir de
l'estimation de la demande 0,3 USD / kg, poids unitaire
˜ 16000 kg
192 000 $
272 650 $
Total des dépenses de distribution et de marketing
Psaumes 96
Coût total du produit pour la première année
Produit: Adsorption d'oscillation de pression pour
les grands hôpitaux
Temps de fonctionnement jour / année
250
FCI ($)
13706
Estimation des unités fabriquées / an
20
Base d'estimation
Taux ou quantité
$
Gel de silice
1840 grammes
81 $
Zéolite LiAgX
8260 kilogrammes
660 800 $
Zéolite d'argent A
2460 kilogrammes
196 800 $
Mousse anti-bruit silencieuse
Citation: 361 $ / feuille
16 feuilles pour couvrir le boîtier de l'unité
115 520 $
Vinyle Sidiing
Citation: 1,6 $ / pied carré
1400 pieds carrés à couvrir
44 800 $
Coût total des matières premières
1 018 001 $
Coûts de production variables
Utilitaires
Électricité
150 ampoules, 23 W, fonctionnement toute l'année
0,13 $ / kW h
3 884 $
Chauffage / refroidissement / électronique de bureau
900W / h
1 157 $
Eau
Supposons que 100 gal / jour
1,98 $ / 1000 gal (coût en Géorgie)
723 $
Fournitures d'exploitation (coûts variables)
Des crayons
12 crayons mécaniques BIC 5,50 $
Utilisez 288 par an
132 $
Agrafes
Swingline 1,50 $ par boîte
Utilisez 3 boîtes par an
5$
Encre pour imprimante
60 $ par emballage combiné d'encre noire / couleur
Utiliser 6 par an
360 $
Des stylos
12 stylos Bic 5,50 $
Utiliser 96 par an
44 $
Papier
33 $ par caisse de papier polyvalent
Utiliser 2 par an
66 $
Entretien
5000 $ par visite de maintenance
Estimation 1/10 ventilation en année 1
10 000 $
Coûts de production variables totaux
10 607 $
Frais fixes
Entrepôt
Devis 6,9 $ / pi2 / an
3200 pieds carrés, Atlanta, Géorgie (20% de
bureaux)
22 080 $
Total des frais fixes
22 080 $
Frais administratifs
Employés
# employés
Ingénieurs
1
60 000 $
Comptable
1
30 000 $
Main-d'œuvre qualifiée
2
60 000 $
Représentant de commerce
1
35 000 $
secrétaire
1
25 000 $
Maintenance itinérante
1
35 000 $
Coûts administratifs totaux
245 000 $
Frais de personnel de vente
Supposons que les visites 70% des grands hôpitaux =
175, seulement 3 jours / estimation de voyage, 35
voyages / an
Billet d'avion
400 $ / voyage
14 000 $
Hôtel
10 500 $
Nourriture
5 250 $
Location de voiture / essence
80 $ par jour pour la location et l'essence
8 400 $
Total des dépenses de vente par an
38 150 $
La publicité
Supposons une publicité élevée à partir des calculs
100 000 $ estimés
Brochures
1 $ / brochure, envoyer 50 à chaque hôpital / année
12 500 $
DVD
8 $ / DVD, envoyer 10 à chaque hôpital / année
20 000 $
Frais d'envoi
Supposons 10 lb par boîte à 20 $ / boîte
10 000 $
42 500 $
livraison
20 unités expédiées la première année à partir de
l'estimation de la demande
0,3 $ / kg, poids unitaire ˜ 16000 kg
192 000 $
272 650 $
1 568 337 $
Coût total du produit
Total des dépenses de distribution et de marketing
Total des dépenses publicitaires (taux de publicité
élevé)
Épisode 97
Modèle d'affaires
∎ Trouvez maintenant TCI
Hypothèses
Frais
Mobilier de bureau et équipement connexe
Quantité
Bureaux
250 $ / bureau (dépôt de bureau)
4
1 000 $
Chaises
115 $ / chaise (dépôt de bureau)
6
2 760 $
Téléphone (s
60 $ / téléphone (multi-lignes) (dépôt de bureau)
6
360 $
Des ordinateurs
800 $ / ordinateur (Dell Precision)
4
3 200 $
Fournitures de bureau (agrafeuse, règles, papier)
300 $ pour toutes les fournitures
N/A
150 $
Imprimante / copieur / télécopieur
300 $ (Intellifax-400e) (dépôt de bureau)
1
300 $
Fournitures d'entretien ménager (aspirateur, vadrouille)
200 $ (Dirt Devil - Montant sans sac)
1
300 $
Outils, y compris les écrous et les boulons
3000 $ / ensemble d'outils (home depot)
3
9 000 $
Chariot élévateur Bobcat
3000 $ Prix d'occasion
1
3 000 $
Investissement total en capital fixe estimé
20 070 $
Fonds de roulement
15% de TCI
3 542 $
Investissement total en capital
23 612 $
Investissement en capital pour la conception
d'hôpitaux
Psaumes 98
Modèle d'affaires
∎ Enfin, les coûts d'équipement
Base d'estimation
Quantité
Coûts d'équipement
Colonne d'élimination de l'azote
Citation
4
32 000 $
Colonne de séchage
Citation
1
200 $
Compresseur Palatek 200UD
Citation: 9800 $
2
19 600 $
Palatek Compresser H30D7
Devis: 5000 $ / unité
2
10 000 $
Réservoir de stockage haute pression
Fig.12.53 dans P&T
1
12 000 $
Vanne de commande à 3 voies
Devis: 700 $ / unité
8
5 600 $
Ordinateur de contrôle
Citation
1
600 $
Coût total de l'équipement
80 000 $
Estimation du coût d'équipement de 1 unité
Psaumes 99
VAN v Prix
(2 500 000 dollars)
(1 500 000 dollars)
(500 000 $)
500 000 $
1 500 000 USD
2 500 000 USD
125 000 $
175 000 $
225 000 $
275 000 $
325 000 $
Prix de l'unité ($)
N
e
tP
ré
s
fr
la télé
une
lu
e (N
P
V
)
B = 0,85
B = 0,92
B = 0,91
B = 0,97
B = 1,05
B = 1,12
Piste 100
ROI v Prix
-4000%
-3000%
-2000%
-1000%
0%
1000%
2000%
3000%
4000%
5000%
6000%
125 000 $
175 000 $
225 000 $
275 000 $
325 000 $
Prix de l'unité ($)
R
e
tu
rn
o
n
Dans
v
e
s
tm
e
n
t (R
O
JE)
B = 0,88
B = 0,92
B = 0,95
B = 0,97
B = 1,05
B = 1,12
Épisode 101
Modèle d'affaires
Résultats:
∎ VAN sur 5 ans = 2 800 000 USD
∎ Optimal β = 0,85
∎ Prix de l'unité 250 000 $
∎ ROI pour la 1ère année = 5200%
Épisode 102
Modèle d'affaires
Varier α (consommateur
connaissance) avec le temps
Épisode 103
Modèle d'affaires
Buts
∎ Trouvez maintenant la connaissance / la publicité
comme
fonction du temps
∎ Assumer une pleine connaissance du consommateur
dans les 2 ans de publicité élevée.
Épisode 104
0
0,2
0,4
0,6
0,8
1
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
alp
h
une
alpha élevé
med alpha
alpha faible
Épisode 105
Modèle d'affaires
Travaux achevés:
∎
Variez l'alpha avec le temps avec une bêta optimale et
prix.
∎
Graphiques à tracer:
- Revenus en fonction du temps
- Demande en fonction du temps
- VAN en fonction du temps
- ROI en fonction du temps
Épisode 106
Demande v Temps (alpha variable)
0
5
dix
15
20
25
30
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
ré
e
m
une
n
ré
(u
n
ses)
Épisode 107
Chiffre d'affaires en fonction du temps (alpha
variable)
0$
1 000 000 USD
2 000 000 $
3 000 000 USD
4 000 000 USD
5 000 000 USD
6 000 000 USD
7 000 000 USD
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
R
e
ve
n
u
e
($)
Épisode 108
VAN v Temps (alpha variable)
0$
1 000 000 USD
2 000 000 $
3 000 000 USD
4 000 000 USD
5 000 000 USD
6 000 000 USD
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
N
e
tP
ré
se
n
la télé
alu
e
Épisode 109
ROI par rapport au temps (alpha variable)
0%
5000%
10000%
15 000%
20000%
25 000%
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
R
e
tu
rn
o
n
Dans
ve
stm
fr
t%
Épisode 110
Estimations préliminaires des risques
du concentrateur d'oxygène
Épisode 111
Risque
∎ L' objectif de cette section est de prédire le profit si le
scénario se produit que moins de consommateurs
acheter le produit.
∎ La maximisation de l'utilité du consommateur
pourrait avoir
prédit mal.
∎ Les copieurs peuvent entrer sur le marché ou
les prix peuvent baisser limitant le marché.
Épisode 112
Demande en fonction du temps (demande variable
en%)
0
5
dix
15
20
25
30
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
ré
e
m
une
n
ré
(u
n
ses
)
100% de la demande attendue
Épisode 113
Chiffre d'affaires en fonction du temps (demande
variable)
0$
1 000 000 USD
2 000 000 $
3 000 000 USD
4 000 000 USD
5 000 000 USD
6 000 000 USD
7 000 000 USD
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
R
e
ve
n
u
e
($)
100% des prévisions
Demande
50% des prévisions
Demande
25% des prévisions
Demande
Psaumes 114
VAN en fonction du temps (demande variable)
0$
1 000 000 USD
2 000 000 $
3 000 000 USD
4 000 000 USD
5 000 000 USD
6 000 000 USD
7 000 000 USD
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
N
P
V
($
)
100% des prévisions
Demande
50% des prévisions
Demande
25% des prévisions
Demande
Épisode 115
ROI par rapport au temps (demande variable)
0%
5000%
10000%
15 000%
20000%
25 000%
30000%
0
1
2
3
4
5
6
sept
8
9
dix
Temps (années)
R
O
JE %
Épisode 116
Conclusions
∎ Le projet hospitalier a été montré
être rentable même si la demande est moindre
plus de 75% que prévu.
∎ VAN sur 5 ans = 2 800 000 USD
∎ ROI sur 1 an = 5200%
Épisode 117
Travail futur
∎ Rechercher davantage sur l'application pratique
concentrateurs d'oxygène portables.
∎ D'autres études sur la maximisation de la VAN,
ROI et préférences de l'hôpital.
∎ Une analyse plus approfondie des risques et
estimation de la réaction des consommateurs /
concurrents.
Épisode 118
Modèle d'affaires
Concentrateur
Oxygène liquide
Coût total par 5 ans
500 000 $
850 000 $
Économies totales pendant 5 ans
350 000 $
Économies moyennes par an
70 000 $
Analyse financière préliminaire
Épisode 119
Conclusions finales
∎ Il est désormais possible de livrer
99% d'oxygène aux patients dans un
l'hôpital, et à ceux qui
veux profiter d'une vie sans
la restriction du liquide volumineux
bouteilles d'oxygène.
Psaumes 120
Conclusions finales
∎ Cette technologie changerait la vie de millions de
personnes
des patients et de ceux qui ont besoin d'oxygène
monde pour les années à venir.
Épisode 121
Des questions?

Oxy

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Oxy

Transféré par

Droits d'auteur :

Formats disponibles

Page 1

99% de production d'oxygène avec

composant sur l’adsorbant

Pour que le lit d'adsorption élimine à la fois l'azote et

pièces # kg Prix Coût

α = fonction d'infériorité (connaissance du produit,

Les valeurs de préférence doivent être comprises entre 0

Ne se mélange pas avec hôpital, limité couleur et

Matériel Prix indiqué Coût total

Les gens tolérants

Seuil de Audition Pas bruyant Bruyant Très bruyant

Personnes non tolérantes

Vous aimerez peut-être aussi
