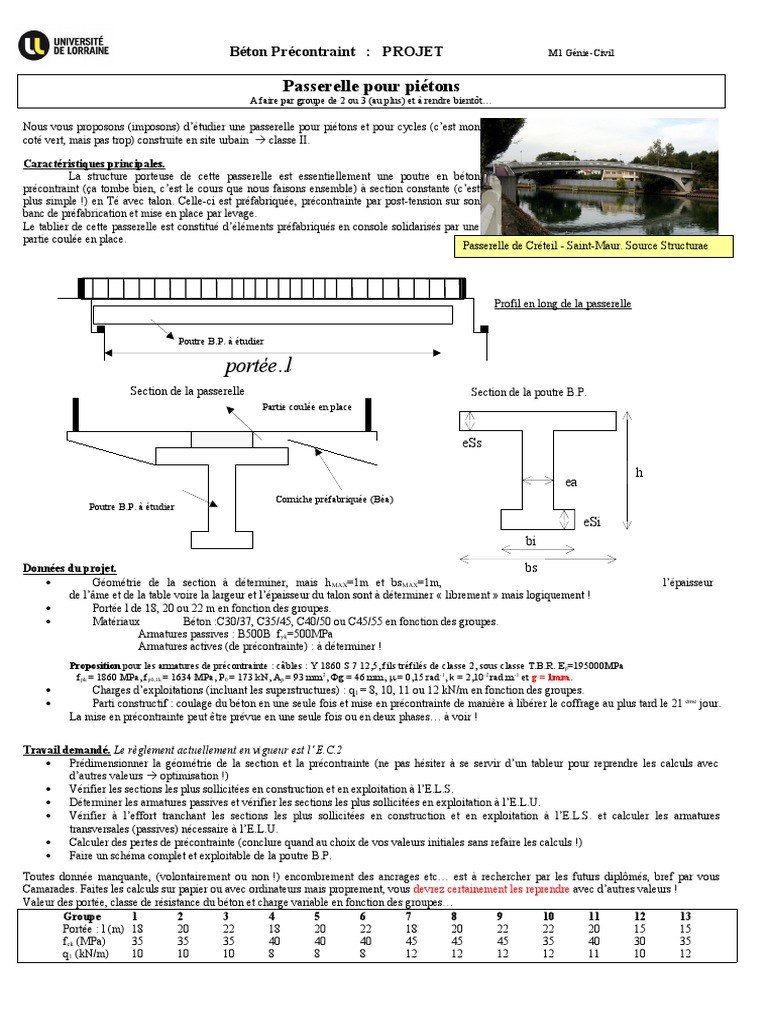

Béton Précontraint : PROJET M1 Génie-Civil

Passerelle pour piétons

A faire par groupe de 2 ou 3 (au plus) et à rendre bientôt…

Nous vous proposons (imposons) d’étudier une passerelle pour piétons et pour cycles (c’est mon
coté vert, mais pas trop) construite en site urbain  classe II.

Caractéristiques principales.
La structure porteuse de cette passerelle est essentiellement une poutre en béton
précontraint (ça tombe bien, c’est le cours que nous faisons ensemble) à section constante (c’est
plus simple !) en Té avec talon. Celle-ci est préfabriquée, précontrainte par post-tension sur son
banc de préfabrication et mise en place par levage.
Le tablier de cette passerelle est constitué d’éléments préfabriqués en console solidarisés par une
partie coulée en place.
Passerelle de Créteil - Saint-Maur. Source Structurae

Profil en long de la passerelle

Poutre B.P. à étudier

portée..l
Section de la passerelle Section de la poutre B.P.
Partie coulée en place

eSs

h
ea
Corniche préfabriquée (Béa)
Poutre B.P. à étudier
eSi
bi

Données du projet. bs
 Géométrie de la section à déterminer, mais h MAX=1m et bsMAX=1m, l’épaisseur
de l’âme et de la table voire la largeur et l’épaisseur du talon sont à déterminer « librement » mais logiquement !
 Portée l de 18, 20 ou 22 m en fonction des groupes.
 Matériaux Béton :C30/37, C35/45, C40/50 ou C45/55 en fonction des groupes.
Armatures passives : B500B fyk=500MPa
Armatures actives (de précontrainte) : à déterminer !
Proposition pour les armatures de précontrainte : câbles : Y 1860 S 7 12,5, fils tréfilés de classe 2, sous classe T.B.R. Ep=195000MPa
fpk = 1860 MPa, fp0,1k = 1634 MPa, P0 = 173 kN, Ap = 93 mm2, g = 46 mm,  = 0,15 rad-1, k= 2,10-2 rad.m-1 et g = 1mm.
 Charges d’exploitations (incluant les superstructures) : q1 = 8, 10, 11 ou 12 kN/m en fonction des groupes.
 Parti constructif : coulage du béton en une seule fois et mise en précontrainte de manière à libérer le coffrage au plus tard le 21 ème jour.
La mise en précontrainte peut être prévue en une seule fois ou en deux phases… à voir !

Travail demandé. Le règlement actuellement en vigueur est l' E.C.2

 Prédimensionner la géométrie de la section et la précontrainte (ne pas hésiter à se servir d’un tableur pour reprendre les calculs avec
d’autres valeurs  optimisation !)
 Vérifier les sections les plus sollicitées en construction et en exploitation à l’E.L.S.
 Déterminer les armatures passives et vérifier les sections les plus sollicitées en exploitation à l’E.L.U.
 Vérifier à l’effort tranchant les sections les plus sollicitées en construction et en exploitation à l’E.L.S. et calculer les armatures
transversales (passives) nécessaire à l’E.L.U.
 Calculer des pertes de précontrainte (conclure quand au choix de vos valeurs initiales sans refaire les calculs !)
 Faire un schéma complet et exploitable de la poutre B.P.
Toutes donnée manquante, (volontairement ou non !) encombrement des ancrages etc… est à rechercher par les futurs diplômés, bref par vous
Camarades. Faites les calculs sur papier ou avec ordinateurs mais proprement, vous devrez certainement les reprendre avec d’autres valeurs !
Valeur des portée, classe de résistance du béton et charge variable en fonction des groupes…
Groupe 1 2 3 4 5 6 7 8 9 10 11 12 13
Portée : l (m) 18 20 22 18 20 22 18 20 22 22 20 15 15
fck (MPa) 35 35 35 40 40 40 45 45 45 35 40 30 35
q1 (kN/m) 10 10 10 8 8 8 12 12 12 12 11 10 12
