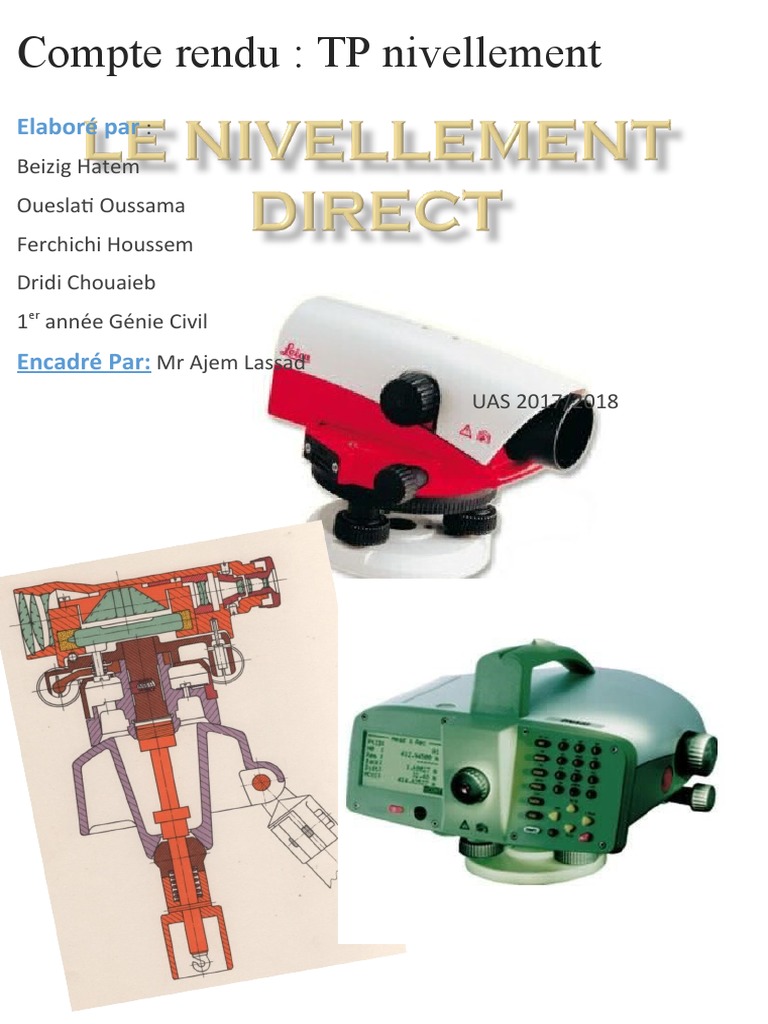

Compte rendu

: TP nivellement
Elaboré par :
Beizig Hatem
Oueslati Oussama
Ferchichi Houssem
Dridi Chouaieb
1er année Génie Civil
Encadré Par: Mr Ajem Lassad
UAS 2017/2018
Le nivellement direct permet d'obtenir la
différence de niveau, appelée aussi
dénivelée et notée DH, entre deux points.
Si deux points A et B sont peu éloignés l’un
de l’autre, on peut définir deux plans
horizontaux parallèles passant par A et B qui
sont perpendiculaires aux verticales et elles-
mêmes parallèles entre elles.
Le nivellement direct, ou nivellement géométrique
consiste à mesurer la différence d’altitude à partir
de visées horizontales. Cette opération s’effectue à
l’aide d’un niveau optique ou numérique qui
matérialise une ligne de visée horizontale (axe
optique) et d’une règle graduée verticalisée
appelée mire.
















Une mire estune règlequi porte une échelle
graduée en centimètre. Sa longueur est en général
de quatre mètres. Elle est en quatre parties qui se
replient pour celle qui est en bois ou qui sont
télescopiques pour celle qui est en aluminium.
Elle dispose d'une nivelle sphérique qui permet
de la tenir verticale.
Le zéro de l'échelle est toujours à positionner sur
le point à niveler.
La lecture s'effectue au droit du fil niveleur de la
lunette du niveau. Elle se décompose en trois
temps.

Positionner le trépied de façon à ce que le plateau

soit le plus horizontal possible (cela se fait “à
l’œil”) en jouant sur la longueur des branches du
trépied. On doit également choisir une station où
le trépied pourra être installé de manière la plus
stable possible.
Visser le niveau sur le plateau en s’aidant de la
vis centrale.
Caler la nivelle sphérique à l’aide des vis calantes
pour cela placé la bulle entre ses repères comme
suit.

Sur un niveau automatique, le calage fin est

assuré par un compensateur. Il est constitué de
trois prismes dont un qui est suspendu.
Ce système amène l'image de l'objet sur la croix
du réticule lorsque le niveau présente une
inclinaison résiduelle.
En terrain pentu, pour plus de stabilité, placer
deux branches du trépied vers le bas, la troisième
sera placée vers le haut.
Pour contrôler le calage, faire pivoter la lunette
de 180° La bulle doit rester dans son repère ou
tangenter ce repère. Si ce n'est pas le cas, il faut la
régler. Voir diapo XX
 Sens de
progression porté
e
Plan d visé
LA
e e
LB

S DH
A

DH = LA - LB
En adoptant un sens de progression de A vers B, on
peut dire que la lecture sur A est une lecture arrière
et la lecture sur B est une lecture avant. D'ou

DH = LAR - LAV

Il est impératif de respecter les portées égales, c'est-à-

dire que le niveau doit être sur la médiatrice du
segment AB.
 S

A ▲ ▲ B

SA ≈ SB
Si l'on désire estimer correctement le millimètre sur la
mire la longueur d'une portée doit être au maximum
d'une trentaine de mètres.
Tableau de mesure :

Point Lar Lav ΔH mesuré C ΔH compensé Altitude

visé
A 1.825 * 43,08
B 1.640 1.540 0.30 0.248 -0.992 42.088
C 1.205 0.950 0.795 0.241 -0.964 41.124
D 0.805 1.630 -0.42 0.110 0.442 41.566
E 1.420 1.6 30 -0.735 0.276 1.105 42.671
A * 1.850 -0.44 0.103 0.412 43.08
Somme 6.830 7.320 1.095 -1.595 1.9584 1.956
0.0049 0.0049

ΔZc=Zarrive-Zdepart
ΔZn=∑Lar-∑Lav
Ez=ΔZc-ΔZm
Ez
Kz= ∑ ∣ ΔZ ∣
Conclusion
Apres avoir effectué cette manipulation, on conclut qu’il y a
une incertitude dans les calculs, et qu’il faut être si attentif lors
de l’utilisation de l’appareil car ce n’est pas si simple de lire
des valeurs précises.
Cette expérience nous a éclaircit l’utilité de la topographie
dans le domaine de génie civil.
