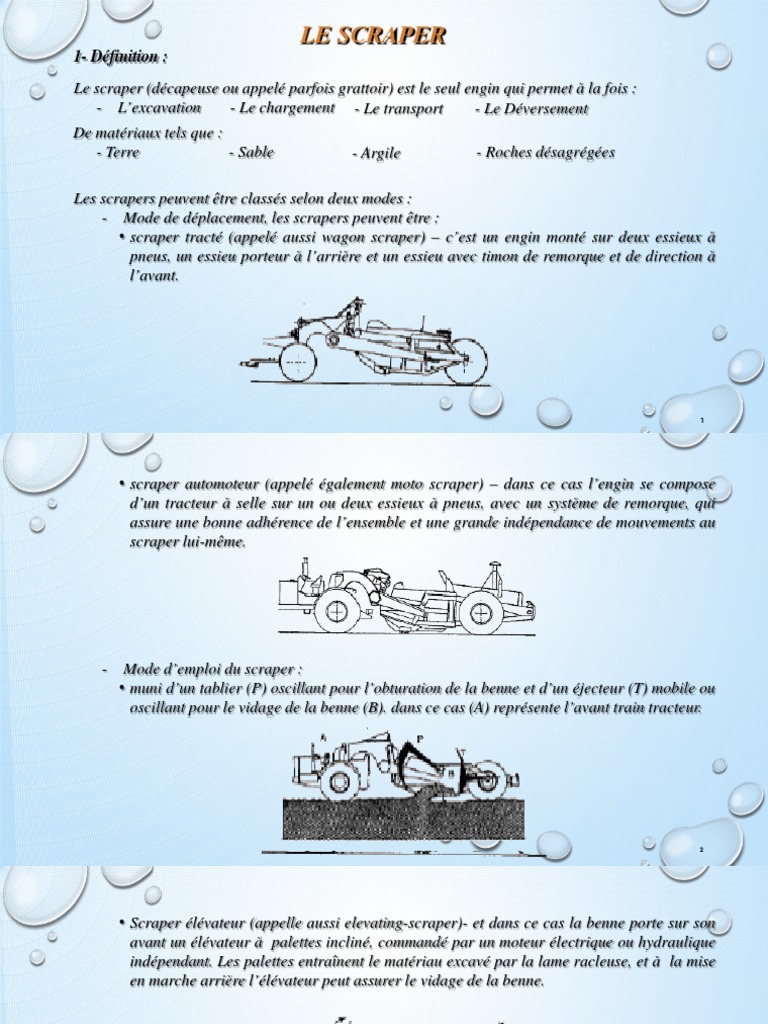

LE SCRAPER

1- Définition :
Le scraper (décapeuse ou appelé parfois grattoir) est le seul engin qui permet à la fois :
- L’excavation - Le chargement - Le transport - Le Déversement
De matériaux tels que :
- Terre - Sable - Argile - Roches désagrégées

Les scrapers peuvent être classés selon deux modes :

- Mode de déplacement, les scrapers peuvent être :
• scraper tracté (appelé aussi wagon scraper) – c’est un engin monté sur deux essieux à
pneus, un essieu porteur à l’arrière et un essieu avec timon de remorque et de direction à
l’avant.

1
 • scraper automoteur (appelé également moto scraper) – dans ce cas l’engin se compose
d’un tracteur à selle sur un ou deux essieux à pneus, avec un système de remorque, qui
assure une bonne adhérence de l’ensemble et une grande indépendance de mouvements au
scraper lui-même.

- Mode d’emploi du scraper :

• muni d’un tablier (P) oscillant pour l’obturation de la benne et d’un éjecteur (T) mobile ou
oscillant pour le vidage de la benne (B). dans ce cas (A) représente l’avant train tracteur.

2
 • Scraper élévateur (appelle aussi elevating-scraper)- et dans ce cas la benne porte sur son
avant un élévateur à palettes incliné, commandé par un moteur électrique ou hydraulique
indépendant. Les palettes entraînent le matériau excavé par la lame racleuse, et à la mise
en marche arrière l’élévateur peut assurer le vidage de la benne.

2- Description :
Cet engin est composé d’une benne, munie à sa partie inférieure d’une lame racleuse dans le sens
de la marche, agissant comme un rabot.
La benne peut se lever et s’abaisser, et elle est munie d’un tablier oscillant pour sa fermeture et
d’un éjecteur mobile pour son vidage.

3
4
Pour l’exécution simultané de l’excavation et du chargement, la benne est amenée en position basse à
la profondeur de coupe désirée et le tablier relevé pour ménager une fonte par laquelle le matériau
excavé pénètre dans la benne. La profondeur de l’arête ou pente détermine l’épaisseur de coupe
Pour le transport, la benne est relevée et le tablier baissé.
Pour le déversement la benne est abaissée et le tablier relevé de manière à permettre l’écoulement du
matériau par gravité. L’éjecteur est mis en action pour vider totalement la benne.

Chargement Déchargement

5
Le scraper est composé d’un tracteur à selle sur un essieu à pneus, avec un système de remorquage
genre col de cygne, tractant la benne supportée par un essieu à pneus. Il comprend :
- Le châssis du tracteur.
- Le col de cygne.
- La benne.
- Le tablier.
- L’éjecteur.
- La lame de coupe avec un sac vertical de chaque côté.
- Le moteur avec ses accessoires.
- La boite de vitesse avec convertisseur.
- Les mécanismes hydrauliques pour les différentes commandes (levage, basculement…).
- L’essieu arrière sur roues.

6
3- Utilisation :
Le scraper est utilisé particulièrement dans les travaux de route :
- Préparation du sol, défrichement, nettoyage du terrain, mise en dépôt de la terre végétale.
- Terrassement suivant des profils longitudinaux et transversaux, nivellement.
- Epandage et étalement des déblais en couche régulière avec compactage partiel par pneus.
- Terrassement léger, talutage, réglage de la pente, exécution de fossé en V.
- Construction de plate forme.
- Finition et réglage final de la surface à niveau.
- Amélioration de routes, entretien de piste de circulation sur chantier.

Cet engin est également utilisé dans les travaux de terrain d’aviation, de barrage………..

7
4- Choix d’un scraper :
Le choix du scraper est lié à la nature des travaux à réaliser :
- Importance du chantier.
- Sujétion de transport.
- Nature des sols.
- ………………………..;.
Le scraper est recommandé pour les travaux d’excavation et le déplacement de matériaux sur une
distance supérieure à 100 m.
Les capacités de benne vont de 5 m3 à plus de 20 m3
Les puissances vont de 150 CV à plus de 400 CV. Les vitesses peuvent aller jusqu’à 50 Km/h.

5- Calcul du débit d’un scraper :

𝐶𝐶 ′ 𝑥𝑥 60
- Débit horaire volumétrique et théorique : 𝐷𝐷𝐷 =
𝑇𝑇
C’ : capacité nominale de la benne;
60
: nombre de cycle;
𝑇𝑇
T : durée d’un cycle complet en mn 8
 𝐶𝐶 𝑥𝑥 50
- Débit horaire effectif : 𝐷𝐷 = x rendement général
𝑇𝑇
C : charge effective (elle dépend de la nature du sol, teneur en eau, porosité………) C< C’ ;
50
: rendement horaire expérimental;
𝑇𝑇
T : durée du cycle.

Le cycle se décompose en phases suivantes :

- Le chargement;
- Le transport;
- Le déchargement;
- Le rebroussement.

9
 𝟐𝟐 𝐥𝐥 𝟓𝟓𝟓𝟓
𝐓𝐓 = + 𝟏𝟏. 𝟑𝟑𝟑𝟑 𝐭𝐭𝐭𝐭 + + 𝟏𝟏
𝐕𝐕𝐕𝐕 𝐕𝐕𝐕𝐕

Formule expérimentale avec simplification et en tenant compte des pertes de temps :

l : distance entre le point de fouille et celui de l’épandage;

Vm : vitesse moyenne en m/mn à l’allée et au retour sur cette distance;
tc : durée de la passe en mn;
C : longueur de la passe en m;
V2: vitesse de course du tracteur en 2eme vitesse en m/mn.
