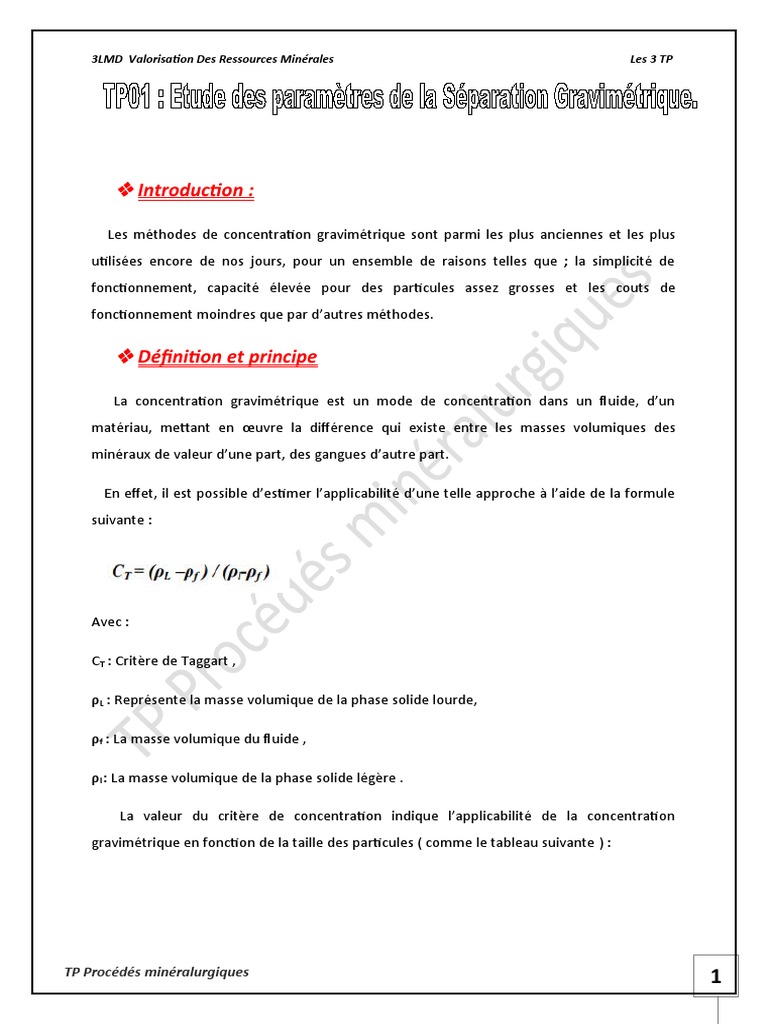

Introduction :
Les méthodes de concentration gravimétrique sont parmi les plus anciennes et les plus
utilisées encore de nos jours, pour un ensemble de raisons telles que ; la simplicité de
fonctionnement, capacité élevée pour des particules assez grosses et les couts de
fonctionnement moindres que par d’autres méthodes.
Définition et principe
En effet, il est possible d’estimer l’applicabilité d’une telle approche à l’aide de la formule
suivante :
Avec :
CT : Critère de Taggart ,
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Les clés d’une séparation gravimétrique efficace, sont à rechercher dans la connaissance
parfaite des paramètres minéralogiques du minerai à traiter (maille de libération, masse
volumique des divers constituants, présence de mixtes minéralogiques, répartition
granulométrique des espèces minérales, etc.)
Les procédés de concentration par gravité utilisent l’effet combiné de la masse, du volume
et la forme des particules pour obtenir des trajectoires de particules différentes dans un
milieu liquide, statique ou en mouvement. Trois méthodes ont été mises au point
industriellement :
Il s’agit d’une nappe d’eau de faible épaisseur (quelques millimètres à quelque centimètre)
s’écoulant sur un plan incliné. les particules, suivant leur vitesse de chute et leur résistance
au mouvement, se séparent en plusieurs catégories densimétriques.
Les blocs ou les particules de minerai sont plongés dans un mélange d’eau et de fines
particules denses se comportant comme une pseudo-solution appelée milieu dense. les
éléments légers surnagent à la surface, alors que les éléments lourds plongent .les milieu
dense peut être statique ou dynamique .
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
La concentration par nappe pelliculaire fluant est basée sur la longueur de parcours
effectué par une particule sur un plan incliné, à la surface duquel s’écoule, par gravité, un
film liquide. La poussé exercée par le film est proportionnelle à la section de la particule
perpendiculaire au mouvement de déplacement.
D’une manière générale, la séparation est provoquée par la mise en jeu de deux facteurs:
- Le temps que met la particule pour rejoindre la surface du plan incliné. Ce temps est
fonction de la densité, de la taille et de la forme des particules ainsi que de la nature de
l’écoulement ;
- La résistance qu’offrent les particules, une fois qu’elles ont atteint le plan incliné, au
mouvement de la nappe pelliculaire fluant.
Les tables à secousses font partie des équipements de séparation par nappe pelliculaire
fluant, sont constitués d’un plateau ayant une certaine inclinaison par rapport à
l’horizontale, et animé d’un mouvement dissymétrique suivant le sens longitudinal.
L’alimentation des tables s’effectue dans une boite à son extrémité plus haute, par une
pulpe brute (minerais en suspension dans l’eau.). La nappe est formée par déversement
d’eau sur le long du bord supérieur qui descend jusqu’au bord inférieur.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Ces appareils de concentration sont plus efficaces au traitement des minerais présentant
des grandes différences de densités entre minéraux. Les principaux facteurs intervenant
dans le processus de séparation par tablage sont :
2-La consommation en eau de lavage est comprise entre 1 et 2 m3/tonne de minerai traité.
3-L’amplitude de la secousse doit être déterminée selon la grosseur du gain par formule :
5-L’angle d’inclinaison : la vitesse de déplacement des grains selon le plan incliné dépond de
la vitesse de l’eau ; les grandes vitesses sont obtenues avec de grands angles.
6-L’angle et l’eau de lavage sont étroitement liés et sont les paramètres essentiels lors du
réglage du procédé.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
La séparation des particules lourdes et légères est obtenue en 03 phases à l’aide de l’action
combinée des courants ascendants et descendants. Lorsqu’on applique une pulsion sur le
liquide, les particules seront entraînées sélectivement par les courants ascendants du liquide
suivant une vitesse donnée de sorte que le lit se dilate et se fluidise. pendant cette période
de temps, deux phénomènes se produisent : l'accélération différentielle et la sédimentation
entravée.
2ème Phase ; Sédimentation entravée : Lorsque les particules atteindrais leur vitesse de
sédimentation terminale qui est dépendante de leur densité et leur dimension aussi. La
sédimentation des particules prend plutôt place en régime entravé, donc avec un rapport de
sédimentation minéral lourd/ minéral léger plus grand (formation d’une suspension épaisse
de densité élevée) qu'en sédimentation libre.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Remarque 01 :
L’essai de concentration gravimétrique par jiggage a été réalisé à l’aide d’un bac à piston
de type laboratoire au sien de laboratoire de valorisation des ressources minérales,
département de génie minier, université Badji Mokhtar annaba.
Remarque 02 :
Dans le procédé de concentration gravimétrique, et afin de mener les essais dans les
meilleures conditions, plusieurs variables opératoires liés aux appareils utilisés sont étudies
et analysés. De même, les granulométries, les densités et teneurs en éléments utiles sont
évalués avant et après de chaque opération de séparation.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
La flottation est une technique de séparation des solides basée sur les différences existant entre
leurs propriétés superficielle dans une solution aqueuse et dans l’aire
Son but et d’accroitre ou diminuer la muabilité des minéraux par action des réactifs ajoutés, afin de
réaliser leur séparation.
Principe de flottation :
Les particules solides sont mises en suspension par agitation dans l’eau après un broyage
plus ou moins poussé, pour libéré de la gangue l’espèce minérale valorisable. Ce mélange
solide-eau (ou pulpe) est conditionnée avec un réactif chimique appelé collecteur dont le
rôle est de rendre hydrophobe la surface du minérale a flotter.
On obtient une action sélective du collecteur en faisant appel à des modificateurs, les
dépriment et les activant qui modifient sont affinité pour certaines surfaces minérales.
1-Collecteur : c’est un agent organique qui est souvent le réactif le plus sélectif c’est-à-dire
qu’il est adsorbé à l’interface d’un seul minérale. Dans le processus de flottation,
généralement le dosage des collecteurs est plus sensible, qu’on dosage des autre réactifs.
2-Moussants : sont des agents organiques servent à avoir un grand nombre de bulles fines,
et d’avoir une écume assez stable que l’on puisse évacuer avant que le minerai ne retombe,
on utilise de l’huile de pin.
3-Les déprimants : sont des réactifs organiques ou inorganiques qui empêche ou retarde la
flottation de certaines minéraux et permet des flottations sélectives.
4-Les activants : ce sont des substances qui vont activer les surfaces de certains minéraux,
ou bien augmenter l’action des collecteurs.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Conclusion :
On peut conclu ce travail pratique par le schéma suivante qui représente Les différents
mécanismes de séparation gravimétrique :
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
D’une part l’obtention de concentrés définitifs pour des extractions de charbon, de fer et
de minéraux lourds comme la wolframite ou la cassitérite ;
Définitions :
Minéralurgie :
Ensemble des techniques de traitement de matières minérales brutes ayant pour objet
d’obtenir par voie physique, chimique ou thermique des produits directement utilisables par
l’industriel ou transformables par le métallurgiste.
Minerai :
Matière minérale solide, naturelle, composée d’un certain nombre de minéraux utiles (de
valeur) ou non (gangue) ; au sens restreint, matière minérale susceptible d’être
économiquement exploitée.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Concentration :
Mode de concentration dans un fluide d’un matériau mettant en œuvre la différence qui
existe entre les M.V des minéraux de valeur d’une part, des gangues d’autre part.
Mécanismes de séparation :
Mécanisme par milieu dense :
Le mécanisme par milieu dense impliquant la densité faite intervenir la masse volumique
(densité) du fluide ou de la pulpe ainsi que la force gravitationnelle pour séparer les
particules en deux produits, ceux qui flottent et ceux qui coulent. Le point de coupure (en
termes de masse volumique) entre les deux produits peut être modifié en ajustant la densité
de la pulpe par la quantité de solides présents (milieu dense). La séparation est alors
effectuée par sédimentation entravée.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Ce mécanisme repose sur l’action de pulsations oscillatoires verticales d’un courant d’eau.
Ce mécanisme engendre l’expansion du lit qui facilite le mouvement des particules les unes
par rapport aux autres. Ce mouvement provoque la stratification des particules en fonction
de leur masse volumique. Les jigs et le bac à piston constituent les principaux équipements
de ce groupe . L’extraction du concentré qui s’accumule au dessus de la grille doit être
régulée selon l’apport de particules denses.
Alimentation
Fraction légère
Fraction lourde
Cette régulation permettra au jig de travailler en régime continu en gardant les meilleurs
paramètres qui ont été sélectionnés. L’extraction par siphon et déversoir est régulée selon
l’arrivée de particules denses. Les particules denses dans le compartiment et provoque une
ségrégation continue de la densité de la pulpe, de densité moyenne d2, sur une hauteur h2.
Une couche de particules denses de densité d1, constituant le lit filtrant, repose sur la grille.
Un compartiment fermé adjacent est formé par une plaque verticale formant un siphon.
Seules les particules denses y ont accès. Un déversoir à une hauteur h1 libère les particules
denses.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Pulsations et la stratification.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Il existe des équipements dont le principe de fonctionnement est basé sur l’action
combinée de plusieurs phénomènes. C’est le cas du concentrateur Knelson et du séparateur
MGS Mozley . D’une façon générale, les équipements de concentration gravimétrique
séparent efficacement les particules dont la taille se situe à l’intérieur d’une gamme
restreinte. Pour cette raison, il est nécessaire de procéder à une classification du matériel
avant d’effectuer la séparation par concentration gravimétrique. La concentration
gravimétrique sépare alors les particules en fonction de la masse volumique et s’applique en
fonction de la différence des masses volumiques des matériaux. En effet, il est possible
d’estimer l’applicabilité d’une telle approche à l’aide de la formule suivante:
Où :
CT : Critère de Taggar.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Essais de Laboratoire :
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Après chaque essai on lavés le bac est mettre les fractions obtenu à une décantation en fin
rejeté les eaux et récupère les fractions du concentré bien sur subi un séchage et pesage, on
fait la même chose pour les autres tranches granulométriques.
Les quantités et les teneurs sont interprétés dans le Tableau de résultats . Les fractions du
concentré subissent une opération de quartage et homogénéisation et on enlève un échantillon pour
l’analyse chimique est l’autre partie est réservé pour faire la séparation magnétique.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Où:
teneur de la silice et élimination d’un grand part des argiles de (0.95, 0.87 et 1.06) % à (0.44,
0.52 et 0.25) % respectivement dans les tranches (3, 4 et 5), une diminution des impuretés
de fer mais reste élevée vis-à-vis les normes de confection du verre à qualité.
obtenue après cet essai reste insuffisante, donc nous avons proposé de continu la
qu’il a une relation étroite entre la granulométrie des particules souches et le degré
d’extraction, la même chose pour le rendement de l’opération de séparation selon les graph
suivante :
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Conclusion :
Le traitement d’enrichissement du grès a besoin d’un lavage, mené par une cellule
d’attrition pour éliminer les impuretés inter faciales (argiles, fer...) comme interprète les
résultats obtenus.
La classification du minerai selon leur dimension, maille de coupure (-1 +0.125) mm c’est
une étape cruciale pour le traitement et la séparation gravimétrique et la séparation
magnétique.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Le magnétisme :
Ces objets, dits magnétisables, sont susceptibles de réagir au champ magnétique par une
réaction d'orientation et/ou de déplacement de la force et de l'orientation.
Cette force s'effectue par l'intermédiaire du champ magnétique, et est produite par des
charges en mouvement ou des aimants .
La séparation magnétique :
Est une séparation qu’est basée sur les différentes intensités de champ magnétique tell que
cette séparation est une méthode physique.
Alors la séparation magnétique basé sur les différences des propriétés magnétique des
minéraux.
La concentration magnétique
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Elle est valable pour la séparation de grande variété de minéraux (les matériaux
paramagnétique et les matériaux diamagnétique)et de substance.
Dans la séparation magnétique il y a une diversité des appareille servant à séparé et traité
les minéraux est donné une très haute purification.
Les tambours, les disques tournants, les rouleaux induits, les rubans croisé, les Gill, les
Jones, les capoc, les Krupp, les filtres.
Mais ces appareilles sont classifier celons la méthode de séparation magnétique.
Concentration magnétique
Tambour
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Ce type de tambour qu’on a utilisé dans la séparation magnétique par voie sèche c’est un
cylindre creux en mouvement de rotation, alimenté par le dessus à partir d’une
trémie ou d’alimentateur.
Le minerais entre en contacte avec la paroi extérieure du tambour, tourne avec lui,
jusqu’à son entré dans la zone d’influence des aimants. A ce moment chaque particule
est soumise à un ensemble de forces :
1) La force magnétique.
2) Les forces mécaniques :
La force centrifuge.
La force de frottement.
La force des particules.
Comment il fonctionne :
On verse les particules dans le point d’alimentation qui sont dispersé dans le tapis vibrateur.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
vibrant électromagnétique.
Les particules non magnétiques Suivront une trajectoire de chute normale, alors que les
particules magnétiques, attirées par le champ magnétique, sont extraites du flux des non
magnétiques, roulées à la surface du tambour puis déchargées hors de la zone d’induction
Ce sont des appareils à gradient ouvert reprenant la conception des tambours magnétiques
où la couronne d’aimants permanents est remplacée par une série de bobines
supraconductrice à bobinage plat.
Pour éviter un encrassement de la face périphérique extérieure du rotor par les fines
particules ferromagnétiques , qui réduiraient son aptitude à retenir les particules
paramagnétiques jusqu'à ce qu'elles en soient détachées par friction, en aval des moyens de
friction sont prévus des moyens de déchargement continu des fines particules
ferromagnétiques éventuelles , restées sur la face périphérique extérieure du rotor.
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Avantage
Ce séparateur, haute résistance à l’abrasion, plage d’utilisation granulométrique étendue,
haute capacité de traitement, maintenance réduite, coûts d’investissement réduits.
Les calcules :
Les rendements :
Q=80g
I=5 A :
Qc
Qc=79.89 g → δc= =99.86 %
Q
Qr
Qr= 0.11 g → δr = =0.14 %
Q
I=7A :
Qc
Qc=77.36 g → δc= =96.7 %
Q
Qr
Qr= 2.64 g → δr = =3.3 %
Q
I=10A:
Qc
Qc=79.63 g → δc= =99.54 %
Q
Qr
Qr= 0.37 g → δr = =0.46 %
Q
TP Procédés minéralurgiques 1
3LMD Valorisation Des Ressources Minérales Les 3 TP
Chart Title
101
100 99.86
99.54
99
les rendements
98
97
96.7
96
95
5 7 10
intensité
Série 1
Conclusion :
Dans notre TP on a arrivé à comprendre l’efficacité de la séparation magnétique et
comment on manipule leur appareilles.
TP Procédés minéralurgiques 1
