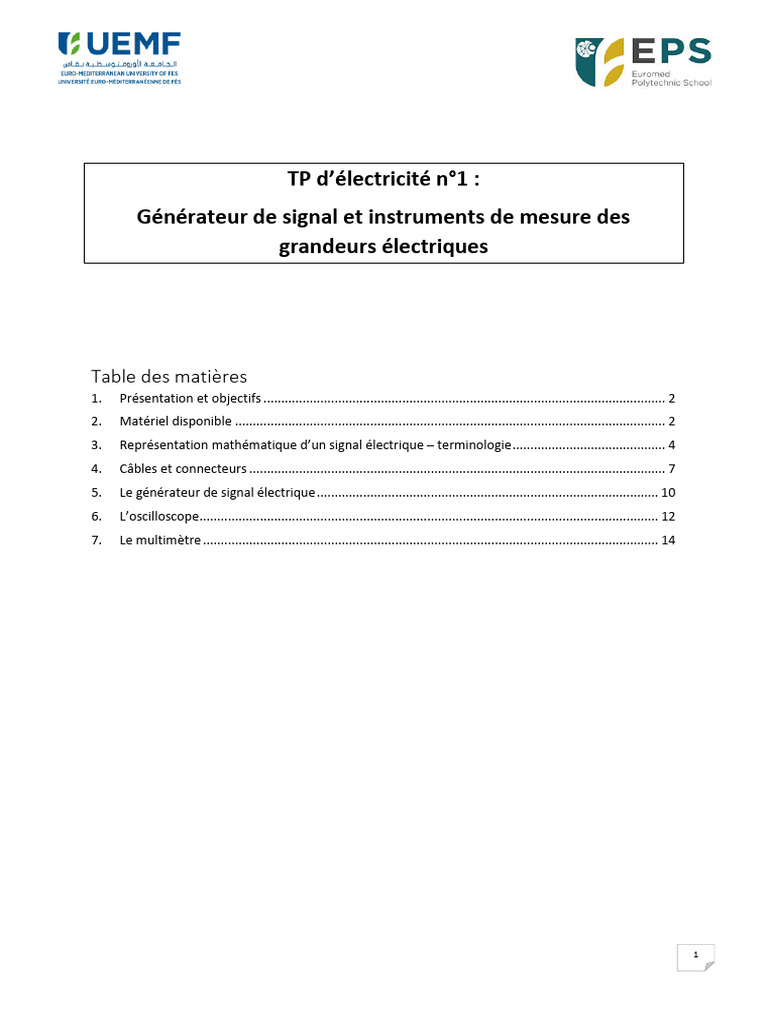

TP d’électricité n°1 :

Générateur de signal et instruments de mesure des

grandeurs électriques

Table des matières

1. Présentation et objectifs ................................................................................................................. 2
2. Matériel disponible ......................................................................................................................... 2
3. Représentation mathématique d’un signal électrique – terminologie........................................... 4
4. Câbles et connecteurs ..................................................................................................................... 7
5. Le générateur de signal électrique ................................................................................................ 10
6. L’oscilloscope................................................................................................................................. 12
7. Le multimètre ................................................................................................................................ 14

1
 1. Présentation et objectifs
Dans les domaines de l’électricité et de l’électronique, les générateurs de signaux
électriques et les instruments de mesure électrique comme l’oscilloscope et le multimètre
sont des outils essentiels.

• Un générateur de signal permet de créer un signal électrique de différentes

formes : sinusoïdes, de créneaux, ou de triangles … Le signal est entièrement
paramétrable : fréquence, amplitude, phase … Il est généralement utilisé pour
tester ou dépanner des circuits électroniques.
• Un oscilloscope permet de visualiser un signal électrique variable dans le temps.
• Un multimètre permet de mesurer des résistances, capacités, inductances,
tensions et intensités du courant électrique.

L’objectif de ce TP est donc de se familiariser avec les outils de base d’un ingénieur en
génie électrique :

• Acquérir le vocabulaire couramment utilisé, certaines bases mathématiques et les

mettre en lien avec la pratique.
• Découvrir les câbles, la connectique.
• Découvrir un générateur de signal électrique. Evaluer ses possibilités, ses limites.
Maitriser les réglages courants.
• Découvrir un oscilloscope. Evaluer ses possibilités, ses limites. Maitriser les
réglages courants. Comprendre les grandeurs physiques mesurées.
• Découvrir un multimètre. Evaluer ses possibilités, ses limites. Maitriser les réglages
courants. Comprendre les grandeurs physiques mesurées.

Dans toute la suite du texte, on adoptera le code couleur suivant:

• les questions préliminaires (à préparer avant la séance de TP) sont notées en vert.
• les manipulations demandées sont notées en bleu.

2. Matériel disponible
Le matériel disponible sur chaque table est le suivant :

• 1 générateur de signal RIGOL DG1022A (figure 1a)

• 1 oscilloscope numérique RIGOL DS1052E (figure 1b)
• 1 multimètre Jeulin CL3020 (figure 1c)
• Différents cordons et adaptateurs : BNC, banane (figures 5 et 6)

2
 Instruments de mesure

(c) Multimètre (b) Oscilloscope (a) Générateur de signal

Figure 1 : a) générateur de signal ; b) oscilloscope ; c) multimètre

3
3. Représentation mathématique d’un signal électrique – terminologie
Un signal électrique est un terme générique pour parler d’une grandeur électrique
(tension ou intensité) qui peut fluctuer dans le temps. En pratique, on mesure
généralement une tension électrique (ou différence de potentiel) notée 𝑢𝑢(𝑡𝑡) :
𝑢𝑢(𝑡𝑡) = 𝑈𝑈0 + 𝑓𝑓(𝑡𝑡)

Où 𝑈𝑈0 représente la composante continue du signal (tension constante) et 𝑓𝑓(𝑡𝑡)

la partie variable de la tension.

La fonction 𝑓𝑓(𝑡𝑡) peut prendre différentes formes « classiques » : sinusoïdal, carré,

triangle, rampe …
Nota Bene : les lettres minuscules sont utilisées pour les tensions variables dans le
temps et les lettres majuscules pour les tensions constantes.

3.1 Grandeurs électriques moyennes :

La valeur moyenne < 𝒖𝒖(𝒕𝒕) > d’une tension 𝑢𝑢(𝑡𝑡) s’écrit :

𝑡𝑡0 +𝑇𝑇
1
< 𝑢𝑢(𝑡𝑡) >= ∙� 𝑢𝑢(𝑡𝑡) ∙ 𝑑𝑑𝑑𝑑
𝑇𝑇 𝑡𝑡0

Pour un signal symétrique, sa valeur moyenne est 𝑈𝑈0 .

La valeur efficace 𝑼𝑼𝒆𝒆𝒆𝒆𝒆𝒆 correspond à la moyenne quadratique de la tension 𝑢𝑢(𝑡𝑡) :

𝑡𝑡0 +𝑇𝑇
1
𝑈𝑈𝑒𝑒𝑒𝑒𝑒𝑒 = � ∙ � 𝑢𝑢2 (𝑡𝑡) ∙ 𝑑𝑑𝑑𝑑
𝑇𝑇 𝑡𝑡0

Physiquement, la valeur efficace 𝑈𝑈𝑒𝑒𝑒𝑒𝑒𝑒 d’une tension (ou d’un courant) variable en
fonction du temps, correspond à la valeur d'une tension continue (ou d'un courant
continu) qui produirait un échauffement identique (même dissipation de puissance)
dans une résistance.
Cette grandeur est très utile puisque ce sont les valeurs efficaces d’un signal qui sont
mesurées par un multimètre.

4
 3.2 Cas important du signal sinusoïdal :
L’intérêt d’un signal sinusoïdal est qu’il ne contient qu’une seule fréquence et à ce
titre représente un signal élémentaire de référence pour l’étude des signaux
multifréquences.
Une tension sinusoïdale s’exprime mathématiquement sous une des formes
suivantes :
𝑢𝑢(𝑡𝑡) = 𝑈𝑈0 + 𝑈𝑈 ∙ sin(𝜔𝜔𝜔𝜔 + 𝜑𝜑0 )
�
𝑢𝑢(𝑡𝑡) = 𝑈𝑈0 + 𝑈𝑈 ∙ cos(𝜔𝜔𝜔𝜔 + 𝜑𝜑0 )
Où :
𝑈𝑈0 ∶ 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐𝑐 (𝑜𝑜𝑜𝑜 𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜) exprimée en Volts (V)
𝑈𝑈 ∶ 𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎𝑎 (𝑉𝑉)
𝜔𝜔 ∶ 𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝𝑝 (𝑟𝑟𝑟𝑟𝑟𝑟 ∙ 𝑠𝑠 −1 )
𝜑𝜑0 ∶ 𝑝𝑝ℎ𝑎𝑎𝑎𝑎𝑎𝑎 à 𝑙𝑙 ′ 𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜𝑜 𝑑𝑑𝑑𝑑𝑑𝑑 𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡𝑡 (𝑟𝑟𝑟𝑟𝑟𝑟)

On souhaite par exemple générer le signal suivant :

• Fonction : Cosinus
• Fréquence : f=1kHz.
• Amplitude : 5V
• Offset ou composante continue : 3V
𝜋𝜋
• Phase : 2 rad

3.3 Exemples de valeurs efficaces :

Signal Forme du signal Valeur efficace

𝑈𝑈
Sinusoïdal √2

𝑈𝑈
Triangulaire √3

Carré 𝑈𝑈

5
TRAVAIL A PREPARER AVANT LA SEANCE DE TP :

Donner les relations liant fréquence (f), pulsation (ω) et période (T).
Donner la relation liant le temps et la phase.

Calculer numériquement ω et période T.

Tracer 2 périodes du signal sur papier millimétré.
Indiquer et représenter sur le graphe :

• les valeurs min et max de la tension

• l’amplitude
• l’amplitude crête à crête
• la période
• la valeur moyenne
• la valeur efficace

6
 4. Câbles et connecteurs
Le but de cette partie est de connaitre les différents types de câbles, connecteurs et
adaptateurs qui seront utilisés en TP et d’apprendre le vocabulaire associé.

4.1 Câble coaxial

« Un câble électrique désigne un regroupement de fils conducteurs avec parfois un blindage
électromagnétique extérieur. Un câble électrique peut être utilisé pour le transport d'énergie
(en général électrique) mais aussi pour la transmission de données (entre autres
téléphoniques et informatiques).
Un câble électrique est constitué de fils de cuivre isolés et souvent torsadés et peut comporter
de deux à plusieurs centaines de fils.
Ces câbles sont parfois entourés d'un ou plusieurs blindages faits d'une feuille d'aluminium
et/ou d'une tresse de cuivre. Dans certains cas, on arme le câble avec une ou plusieurs feuilles
(feuillard) d'acier, afin qu'il puisse résister à des conditions mécaniques extrêmes : câbles en
sous-sol, câbles sous-marins. » (source wikipédia)

Un câble coaxial, comme son nom l’indique, a une structure coaxiale (même axe), symétrique
de révolution (voir figure 2).
Il est constitué de deux conducteurs : la partie centrale (âme) et la partie périphérique
(blindage). Les deux conducteurs sont séparés par un isolant électrique (matériau
diélectrique). Enfin, une gaine extérieure permet de maintenir la structure du câble et de le
protéger mécaniquement.

Figure 2 : structure d’un câble coaxial

7
 4.2 Connecteur BNC
Un connecteur BNC (mâle ou femelle) dispose de deux contacts électriques indépendants.
(figure 3). Il permet donc de connecter dans la même action les deux conducteurs. Un
dispositif à baïonnette permet un maintien ferme de la connexion en effectuant seulement
une rotation d’un quart de tour.

Figure 3 : à gauche, un connecteur BNC mâle. A droite un connecteur BNC femelle.

4.3 Connecteur ou fiche banane

Un connecteur de type « banane » contient un seul
contact électrique (figure 4). Sur certains modèles, il est
possible d’empiler et de connecter les fiches entre-elles.

Figure 4 : fiches banane mâles

4.4 Cordons banane/banane, BNC/BNC, BNC/banane

Un cordon est un ensemble câble/connecteur. Il existe plusieurs types de cordon (figure 5).

• Un cordon banane/banane est constitué d’un conducteur unique isolé et branché à

une fiche banane à chaque extrémité.
• Un cordon BNC/BNC est un câble coaxial auquel on a relié un connecteur BNC à chaque
extrémité.
• Un cordon BNC/banane est un câble coaxial auquel on a relié à une extrémité un
connecteur BNC et à l’autre extrémité deux fiches bananes.

8
 Figure 5 : à gauche un cordon banane/banane, au centre un cordon BNC/BNC, à droite un
cordon BNC/banane

4.5 Adaptateurs
Il existe différents types d’adaptateurs permettant une compatibilité de connexion entre les
différents systèmes de branchement.

Figure 6 : à gauche un adaptateur BNC/banane, à droite un adaptateur BNC en T, mâle et

femelle

4.6 Manipulation
On propose de vérifier et tester la continuité électrique des différents cordons et conducteurs
et la façon dont les connecteurs et adaptateurs sont reliés. On utilisera pour cela le multimètre
en mode « OHMETRE ».

• Régler le multimètre sur la position « OHMETRE » (Ω), calibre 400 Ω.

• Brancher deux cordons banane/banane sur les bornes rouge et noire du multimètre.
• Connecter les extrémités libres des cordons banane/banane pour vérifier le contact.
• Vérifier et tester les cordons, connecteurs et adaptateurs.

9
 5. Le générateur de signal électrique

Un générateur de signal est un appareil qui permet de créer des tensions électriques variables
dans le temps. Le générateur RIGOL DG1022A permet de générer simultanément 2 tensions
de formes différentes via les connecteurs BNC repérés par CH1 et CH2. Les boutons
« OUTPUT » situés à côté des connecteurs BNC permettent d’activer ou d’inhiber les sorties.

• Allumer le générateur de signal et l’oscilloscope.

• Relier respectivement les sorties CH1 et CH2 du générateur de signal aux entrées CH1
et CH2 de l’oscilloscope à l’aide de 2 cordons BNC/BNC.
• Repérer le bouton permettant de sélectionner une voie des deux voies du générateur
𝐶𝐶𝐶𝐶1
« 𝐶𝐶𝐶𝐶2 ».
• Repérer les boutons permettant de choisir la forme du signal.
• Repérer les boutons permettant de régler les différents paramètres du signal :
Freq/Period, Ampl/HiLev, Offset/LoLev, …
L’appuie sur une de ces touches permet de basculer d’un affichage à l’autre.
Exemple : Freq->Period->Freq
Nota Bene : les paramètres peuvent changer en fonction de la forme du signal.

Les valeurs numériques des paramètres d’un signal peuvent être saisies en utilisant soit :

Le potentiomètre et les
flèches

Le pavé numérique et en
validant la valeur
(sélection de l’unité)

10
 • Régler les signaux TEST suivants :
o Sélectionner la voie CH1 et régler le signal TEST1 comme suit :
 Forme sinusoïdale
 Fréquence 1000 Hz
 Amplitude crête à crête 10 V
 Offset 3V
o Sélectionner la voie CH2 et régler le signal TEST2 comme suit :
 Forme carré
 Fréquence 1000 Hz
 Amplitude crête à crête 5 V
 Offset 0V
o Vérifier que les voyants des touches « OUTPUT » des voies CH1 et CH2 du
générateur de signal sont allumées. Dans le cas contraire, aucun signal de sortie
n’est généré
• Appuyer sur la touche « AUTO » de l’oscilloscope.

Vous devez observer une courbe sinusoïdale jaune et une courbe « carrée » bleue.

• Changer les différents paramètres (forme du signal, amplitude, fréquence, …) et

observer comment les fonctions évoluent à l’oscilloscope.

Avant de passer au point suivant, assurez-vous que les signaux TEST1 et TEST2 sont
correctement réglés et visualisés à l’oscilloscope.

11
 6. L’oscilloscope

L’oscilloscope est un appareil de mesure qui permet de visualiser des tensions électriques
variables. L’oscilloscope RIGOL DS1052E permet de visualiser simultanément 2 signaux
entrant par les connecteurs BNC repérés CH1 et CH2.

A ce stade, vous devez normalement observer sur l’oscilloscope les signaux TEST1 et TEST2
définis dans la section précédente.

Les réglages de l’appareil sont regroupés principalement en trois parties :

• Le VERTICAL permet d’agir sur la tension électrique à visualiser :

o Repérer le menu pour les voies 1 et 2 et les boutons pour y accéder : CH1 et
CH2. Ces boutons permettent également d’éteindre ou d’allumer une voie.
o Repérer les fonctions « SONDE » et « COUPLAGE », le réglage du calibre et de
la position verticale.
o Repérer les indications relatives à la section « VERTICAL » sur l’écran
o Comparer le couplage « GND », « AC » et « DC ». Conclusion.
• L’HORIZONTAL permet d’agir sur la base de temps
o Repérer le menu
o Repérer le mode « XY » ainsi que le réglage du calibre et de la position
horizontale.
o Repérer les indications relatives à la section « HORIZONTAL » sur l’écran
• Le TRIGGER ou DECLENCHEMENT permet de synchroniser le signal et fournir un
affichage stable à l’écran.
o Repérer le menu
o Repérer les fonctions « SOURCE », « FRONT » ainsi que le réglage du niveau de
déclenchement (« LEVEL »).
o Repérer les indications relatives à la section « TRIGGER » sur l’écran
Pour que le déclenchement se fasse correctement, il faut régler l’oscilloscope pour
obtenir un point de déclenchement unique sur une période du signal.
o Eteindre la voie CH2 du générateur de signal (en appuyant sur la touche
« OUTPUT » : voyant éteint) et assurez-vous que la « SOURCE » de
déclenchement dans le menu « TRIGGER » soit sur réglé sur « CH1 ». Faites
varier le point de déclenchement en modifiant le « LEVEL » et le « FRONT ».
Repérer les indications sur l’écran relatives au point de déclenchement.
Observer et conclure.
o Choisir « CH2 » pour la source de déclenchement et essayer de stabiliser le
signal. Observer et conclure.

12
 o Sélectionner « CH1 » comme « SOURCE » de déclenchement dans le menu
« TRIGGER » de l’oscilloscope.
 Sur le générateur, modifier progressivement (hertz par hertz) la
fréquence de la voie CH2. Essayer de stabiliser le signal. Observer et
conclure.
o Sélectionner « CH2 » comme « SOURCE » de déclenchement dans le menu
« TRIGGER » de l’oscilloscope.
 Sur le générateur, modifier progressivement (hertz par hertz) la
fréquence de la voie CH2. Essayer de stabiliser le signal. Observer et
conclure.

L’oscilloscope dispose d’autres fonctionnalités, en particulier :

• Un menu « MATH », qui permet d’effectuer des opérations mathématiques sur les
signaux des voies CH1 et CH2.
Repérer le menu et les options correspondantes. Faites des tests.

• Un menu « MEASURE », qui permet d’afficher des informations sur :

o la « Tension » : amplitude, amplitude crête à crête, amplitude min, amplitude
max, …
o le « Temps » : période, fréquence, déphasage, …
Repérer le menu et les options correspondantes. Faites des tests.

Nota Bene : La sélection des options ou paramètres dans les menus de

l’oscilloscope se réalise en tournant sur le potentiomètre représenté sur la figure
ci-contre. La validation du paramètre choisi s’effectue en appuyant sur le bouton.

13
 7. Le multimètre

Avant de continuer, assurez-vous que les signaux TEST1 et TEST2 sont correctement réglés
et visualisés à l’oscilloscope.

Dans cette partie, nous allons utiliser le multimètre pour mesurer des tensions moyenne et
efficace.

• Positionner le sélecteur du multimètre sur le calibre 40V.

• Brancher le cordon BNC/banane entre la sortie CH1 du générateur de signal et le
multimètre (bornes noire et rouge). Le signal généré est sinusoïdal d’amplitude crête
à crête 10V avec un offset de +3V.
o Mesurer la tension en mode « AC ». Comparer la valeur mesurée avec les
valeurs moyenne et efficace théoriques. Conclure.
o Mesurer la tension en mode « DC ». Comparer la valeur mesurée avec les
valeurs moyenne et efficace théoriques. Conclure.

• Brancher le cordon BNC/banane entre la sortie CH2 du générateur de signal et le

multimètre (bornes noire et rouge). Le signal généré est carré d’amplitude crête à
crête 5V sans offset.
o Mesurer la tension en mode « AC ». Comparer la valeur mesurée avec les
valeurs moyenne et efficace théoriques. Conclure.
o Mesurer la tension en mode « DC ». Comparer la valeur mesurée avec les
valeurs moyenne et efficace théoriques. Conclure.

14
