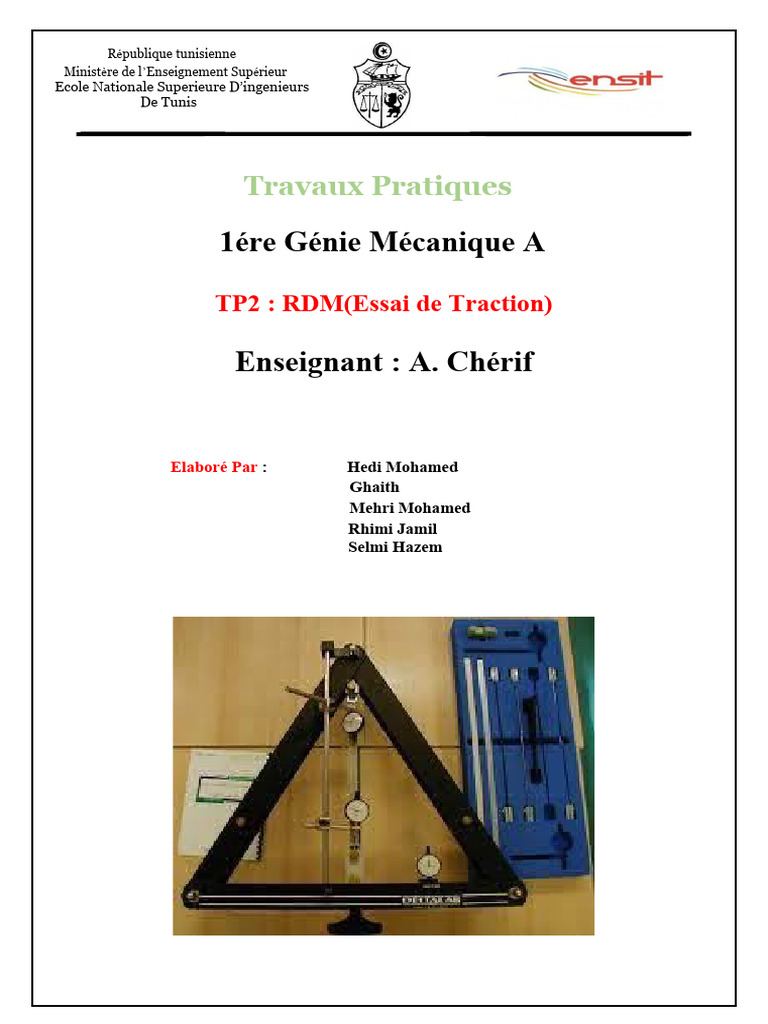

République tunisienne

Ministère de l’Enseignement Supérieur

Ecole Nationale Superieure D’ingenieurs
De Tunis

Travaux Pratiques

1ére Génie Mécanique A

TP2 : RDM(Essai de Traction)

Enseignant : A. Chérif

Elaboré Par : Hedi Mohamed

Ghaith
Mehri Mohamed
Rhimi Jamil
Selmi Hazem
 1. Définition :
L'essai de traction est une méthode fondamentale en génie mécanique utilisée pour
évaluer les propriétés de résistance et de déformation des matériaux sous des contraintes
de traction. Cet essai consiste à appliquer une force uniaxiale progressive sur un
échantillon de matériau jusqu'à ce qu'il se fracture. Cette procédure permet de
déterminer des paramètres essentiels tels que la limite élastique, la limite de rupture, le
module d'élasticité, ainsi que le comportement en traction du matériau étudié.

On considère un solide (S) maintenu immobile de dimension L,a et b avec L>(a,b) et de

centre d’inertie G . On considère un point M de la face (a,b)

On dit que (S) est sous contrainte de traction Si on lui exerce une force 𝐹⃗ de
caractéristiques :
 On s’intéresse à l ‘allongement du corps en fonction à la contrainte de traction

Contrainte de traction :
N
σ=
S
S= A × B
N est l’effort de traction appliqué.
σ est homogène à une pression elle s’exprime alors en Mégapascal (Mpa)

Allongement nominal :
∆L
ε=
L0

Les caractéristique σ.ε de l’essai de traction possède 2 régimes

Régime réversible : Au cours de quel le corps peut regagner son état initial
Régime irréversible : Dans l’échéant

Le coefficient d’ajustement de la caractéristique σ. 𝜀 en régime linéaire :

S’appelle le module de Young
∆σ
E=
∆ε
Etude du rétrécissement d’une éprouvette
Lorsqu'une éprouvette est soumise à un effort de traction, l'allongement axial entraîne un
rétrécissement de sa section transversale perpendiculairement à la direction du chargement.

Objectif :
L'objectif de cette partie est d'identifier le matériau de l'éprouvette en déterminant son module de
Young E et son coefficient du Poisson v.
Pour le faire, cinq jauges de déformation ont été collées dans la direction "x" de l'éprouvette, en vue
de calculer la déformation axiale &, et une seule jauge a été collée dans la direction "y" afin de
mesurer la déformation transversale Ɛy.
1) Travail Expérimentale :
En se basant sur les résultats expérimentaux, on a tracé les 5 courbes
σ =f (ε xi )(i=1 à 5)
Et on a trouvé le module de Young
5

∑ Ei
i=1
=E
5
et après on a tracé la courbe ε y =f (σ )
Avec ε y =a σ
a : est le coefficient de Poisson v
