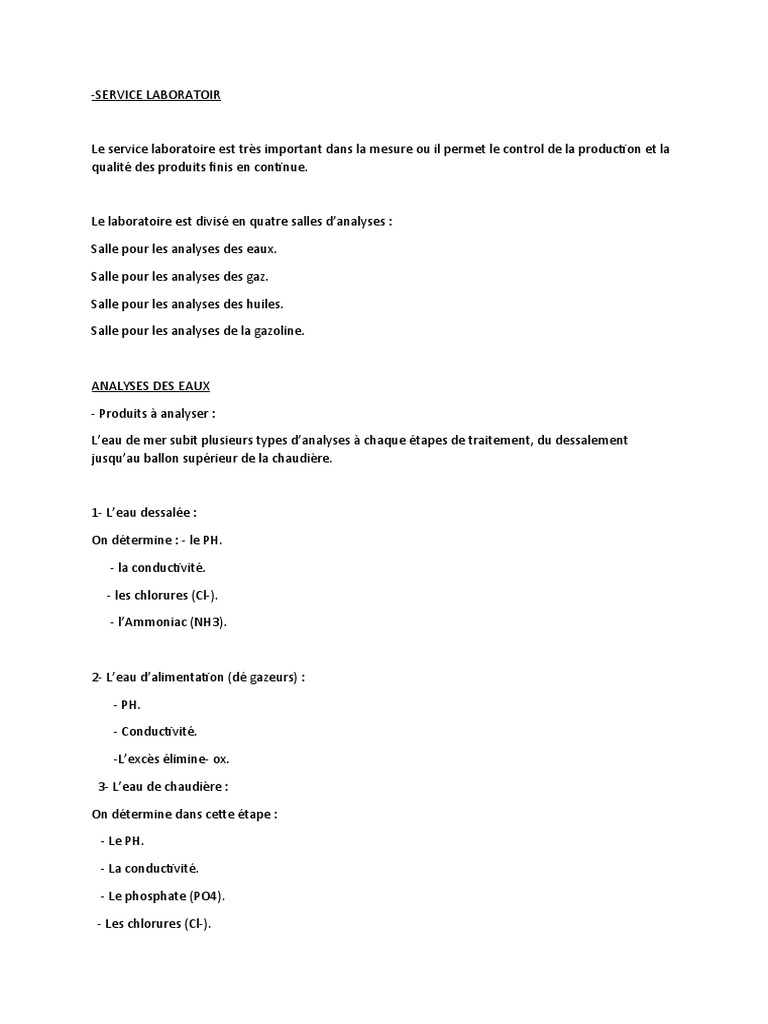

-SERVICE LABORATOIR

Le service laboratoire est très important dans la mesure ou il permet le control de la production et la
qualité des produits finis en continue.

Le laboratoire est divisé en quatre salles d’analyses :

Salle pour les analyses des eaux.

Salle pour les analyses des gaz.

Salle pour les analyses des huiles.

Salle pour les analyses de la gazoline.

ANALYSES DES EAUX

- Produits à analyser :

L’eau de mer subit plusieurs types d’analyses à chaque étapes de traitement, du dessalement
jusqu’au ballon supérieur de la chaudière.

1- L’eau dessalée :

On détermine : - le PH.

- la conductivité.

- les chlorures (Cl-).

- l’Ammoniac (NH3).

2- L’eau d’alimentation (dé gazeurs) :

- PH.

- Conductivité.

-L’excès élimine- ox.

3- L’eau de chaudière :

On détermine dans cette étape :

- Le PH.

- La conductivité.

- Le phosphate (PO4).

- Les chlorures (Cl-).

- Les T.A, T.A.C et le T.A.OH s’il existe (taux d’alcalinité, taux d’alcalinité complet, taux d’alcalinité des
ions hydroxydes).

ANALYSES DES PHOSPHATES

Dosage des phosphates suivant la méthode « vanado-molybdo-phosphorique » ASTM 517(C).

- Rôle des phosphates :

1)- Elever le PH car ils ont des propriétés basiques.

2)- Former des complexe solubles avec le calcium et le magnésium (évités la corrosion tout en
diminuant la dureté de l’eau).

- Les réactions :

H3O+ + H2PO4--- -H3PO4+H2O

H3O+ + HPO4-- H2PO44 - + H2O

H3O+ + HPO4---HPO4-- + H2O

- Le but d’analyse :

La détermination de la teneur en phosphate (PO4-3)

Mode opératoire :

a) Prendre 25ml d’échantillon.

b) Ajouter 2ml du réactif vanado-molybdique, agiter.

c) Attendre 5 minutes.

d) Passe au spectrophotomètre (analyse par spectrophotométrie).

ANALYSES DES L’ELIMIN-OX

1- Le rôle de l’élimin-ox :

Il sert à éliminer l’oxygène dans le dégazer.

2- Le but de l’analyse :
Cette analyse permet la détermination de l’élimin-ox contenue dans l’eau d’alimentation.

3- Procédure :

a)Prendre 25ml d’échantillon à analyser.

b) Prendre 25ml d’eau distillée (le blanc).

c) Ajouter le réactif DEHA1 à chaque prise.

d) Ajouter 0,5ml DEHA2 puis mélanger.

e) Placer le tout à l’obscurité pendant 10mn.

f) Passer au spectrophotomètre.

* Les autre analyses ou le même but que les analyses précédentes à savoir la détermination de la
concentration de chaque élément à analyser seulement le rôle de chaque élément dans le complexe
et la méthode d’analyse utilisée sont différentes.

ANALYSE DE L’AMMONIAQUE

Dosage de l’ammoniaque par la méthode de Nestlé.

• But d’analyse :

Cette analyse permet la détermination de la teneur en l’ammoniaque, car une concentration élevée
favorise la corrosion de l’alliage en cuivre (ex : condenseurs).

• Procédure :

a) Prendre 25ml d’échantillon.

b) Ajouter 1ml de réactif de Nestlé, agiter.

c) Attendre plus de 10 minutes et moins de 25 minutes.

d) Passer au spectraux, longueur d’onde = 425nm, litre l’absorbance.

ANALYSE DES CHLORURES

Pour les déssaleur :

• Procédure :

a) Prendre 100ml d’échantillon.

b) Ajouter 1ml de HNO3 (0,1 N) agiter.

c) Ajouter 2 gouttes de DIPHENYL CARBAZONE, agiter.

d) Titrer avec du Hg (NO3)2 jusqu’au virage du jaune au violet.

e) Noter le volume coulé de Hg (NO3)2 soit (V).

Calcul : ppm (Cl-) = (V- 0,75) × 0,5

Pour les chaudières :

Procédure :•

a) Prendre 75ml d’H2O.

b) Ajouter 25ml d’échantillon.

c) Ajouter 2ml HNO3.

d) Titrer avec du Hg(NO3)2 jusqu’au virage du jaune au violet.

e) Noter le volume coulé de Hg(NO3)2 soit V.

Calcul : ppm (Cl-) = (V-0,75) × 2

ANALYSE DU FER :

Cette analyse est utilisée pour les chaudières et les dégazeurs.

Dosage du fer par la méthode HACH utilisant le réactif « ferrouter » (1,10 phenantroline).

• Procédure :

a) Prendre 25ml d’échantillon.

b) Ajouter une pilule de « ferrouter » HACH, agiter.

c) Attendre 5 minutes.

d) Lire l’absorbance à 510nm.

Note : lorsque les valeurs sont très faibles, on utilise la même cellule pour le blanc et les échantillons.
ANALYSE DU CUIVRE

L’analyse utilise dans les chaudières et les dégazeurs.

Dosage du cuivre par la méthode HACH utilisant le réactif « Cuver 1 » (bicinchoninate).

• Procédure :

a) Prendre 25ml d’échantillon.

b) Ajouter une pilule de « Cuver 1 », agiter.

c) Attendre 5 minutes.

e) Lire l’absorbance à la longueur d’onde 560nm.

ANALYSE DE LA MONOETHANOLAMINE (MEA)

• Rôle de la MEA dans le procès :

Le rôle de la MEA est d’absorber le CO2 contenu dans le gaz naturel pour éviter tous bouchage au
niveau de la tuyauterie.

• But d’analyse :

C’est de contrôler la concentration de la MEA et de déterminer la teneur en CO2 contenu dans la

MEA pauvre.

• Mode opératoire :

a) Prendre 5ml d’échantillon.

b) Ajouter 25ml d’eau.

c) Ajouter 2 gouttes de phénophtaléine, agiter.

d) Titrer avec du H2SO4 (1N) jusqu’au virage du rose au blanc transparent.

e) Noter volume coulé de H2SO4 soit (V1).

f) Puis ajouter 2 gouttes d’indicateur mixte.

g) Titrer avec du H2SO4 (1N) jusqu’au virage du bleu au rose.

h) Noter volume coulé de H2SO4 soit (V2).

Calcul :

% CO2 = (V2 (V1+0,75)) × 0,7

% MEA= V2×1,25

MOUSSAGE DE LA MEA

• But opération :

Le but de cette opération et de déterminer le volume en ml de moussage produit par la solution de

MEA.

• Mode opération :

a) Prendre 50ml de solution de MEA.

b) La mettre dans une éprouvette graduée.

c) Ouvrir la vanne d’air.

d) Régler le débit d’air à 33cc.

e) Noter le volume, soit (V2).

Calcul:

V (MEA+5ml) = V1 = 55ml.

V (moussage) = (V2-V1) = (V2-55) ml.

• Observation :

La MEA a une tendance au moussage ce qui peut perturber le bon fonctionnement du système.

Pour éliminer cette mousse on ajoute une solution d’antimessie qui est le (SAG 10 OU LE
RHODORSIL).

Le laboratoire contrôle l’efficacité de l’antimessie.

ANALYSES DES GAZ

• Détection du CO2 dans le gaz décarbonaté :

Après décarbonations du gaz par le MEA, on prend un échantillon et on l’analyse à l’aide d’un
appareil (WOSHTOFF) pour contrôler la teneur en CO2.

La quantité de CO2 tolérée est de 70ppm maximum.

• Analyse de GNL :

Le GNL qui est à une température de -162°C est évaporé en utilisant un bain marie, l’échantillonnage
se fait à l’état gazeux, l’analyse est assurée par chromatographie en phase gazeuse.

• Analyse de C3 et C4 :

Se fait aussi par chromatographie en phase gazeuse.

ANALYSE DES HUILES

On détermine :

- La densité. (Par l’utilisation d’un densimètre gr/dm3)

- La viscosité. (Par appareil viscosimètre BATH)

- Le pourcentage d’eau (Par centrifugation)

ANALYSE DE LA GAZOLINE

• Salle d’analyse gazoline :

Les analyses de contrôle effectuées sur la gazoline sont :

1) Densité à 15°C.

2) Distillation fractionnée.

3) Doctoral test.

4) Couleur sayette.

5) Trace de plomb.

6) Trace de soufre.

7) Corrosion à lame de cuivre.

8) Les aromatiques (par chromatographie).

9) La T.V.R (tension de vapeur Reid).
